Молекулярная модель помогает оценить проводимость и влияние точки подключения насоса или течеискателя. Она описывает принятую геометрию и взаимодействие газа со стенками. Отсутствие дефекта в модели не подтверждает отсутствие течи в изготовленном изделии.
Режим до расчёта
Предположение молекулярного течения должно соответствовать давлению, газу и размерам участка. Модель столкновений преимущественно со стенками не описывает перемешивание гелия с воздухом под чехлом при атмосферном давлении. Выбор программного средства не заменяет выбора физической модели.
Вероятность прохождения и проводимость
C = α·A·v̄/4, где α — вероятность прохождения, A — площадь входа, v̄ — средняя тепловая скорость. Геометрия и отражение определяют α. Поглощение на насосной грани согласуют с характеристикой насоса, учитывая порт и экран.
Учебный пример: α = 0,20, A = 10⁻⁴ м², v̄ = 470 м/с дают C = 2,35·10⁻³ м³/с, или 2,35 л/с. Это расчёт для заданных параметров, а не характеристика любого канала такого сечения.
Статистическая сходимость
Для N независимых испытаний стандартная неопределённость доли приближённо равна √[α(1−α)/N]. При α = 0,20 и N = 10 000 получается 0,004, то есть около 2 % от вероятности. Оценка не включает ошибки геометрии и граничных условий.
Ноль прохождений не означает нулевую проводимость. При достаточно большом N независимых испытаний односторонняя верхняя граница вероятности на уровне 95 % примерно равна 3/N. Взвешенные траектории и зависимые события требуют соответствующей статистической модели.
Проверочный список
| Проверка | Что исключает |
|---|---|
| Простое отверстие или труба | Ошибку настройки сравнением с аналитическим решением. |
| Масштаб и единицы | Неверные размеры после импорта. |
| Ориентация и замыкание граней | Случайные отверстия и неверные стороны поверхности. |
| Баланс частиц и поглощение | Несогласованные источники и насосные границы. |

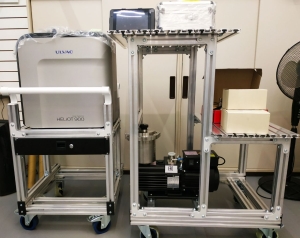

Связь с испытанием
Вода может долго удерживаться поверхностью: мгновенные отражения не обязательно описывают время её откачки. Расчёт используют для выбора схемы и неблагоприятных точек, а собранный тракт проверяют контрольной течью и временной записью. Увеличение числа траекторий уменьшает статистический разброс, но не исправляет неверную физическую модель.
