Установки контроля герметичности объединяют вакуумную камеру, гелиевый течеискатель, газовый контур и оснастку для серийной проверки изделий. Лаборатория контроля герметичности ЛИКЛАБ может поставить установки под задачи вашего производства, выполнить монтаж, пусконаладку, обучение персонала и сервисное обслуживание в России.
Выберите изделие или технологическую задачу

Ликлаб «Бак»

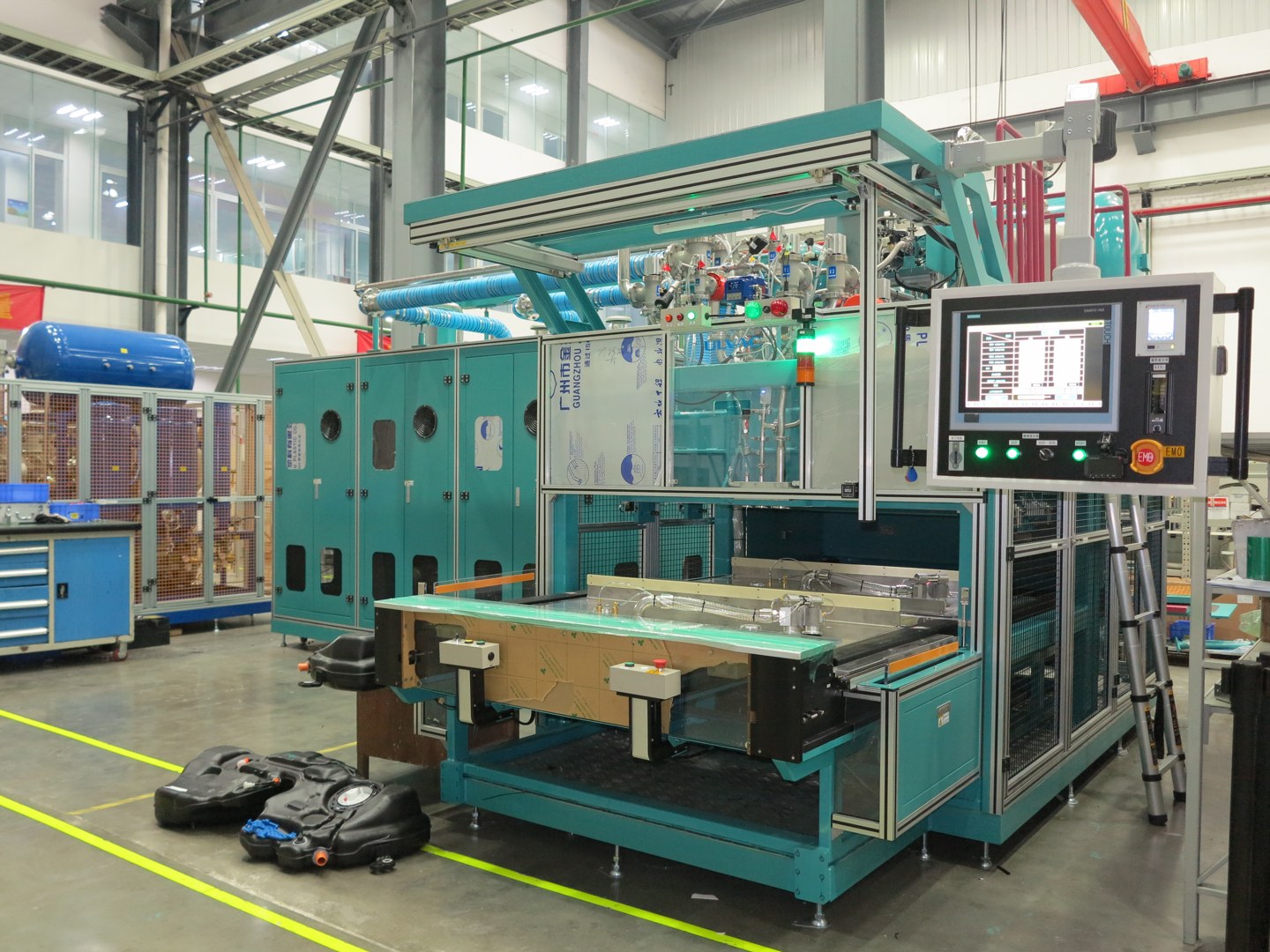

Автоматизированный гелиевый контроль топливных баков после формования, сварки и сборки. Вакуумная камера охватывает изделие целиком и позволяет оценить суммарную утечку через корпус, горловину и технологические соединения.

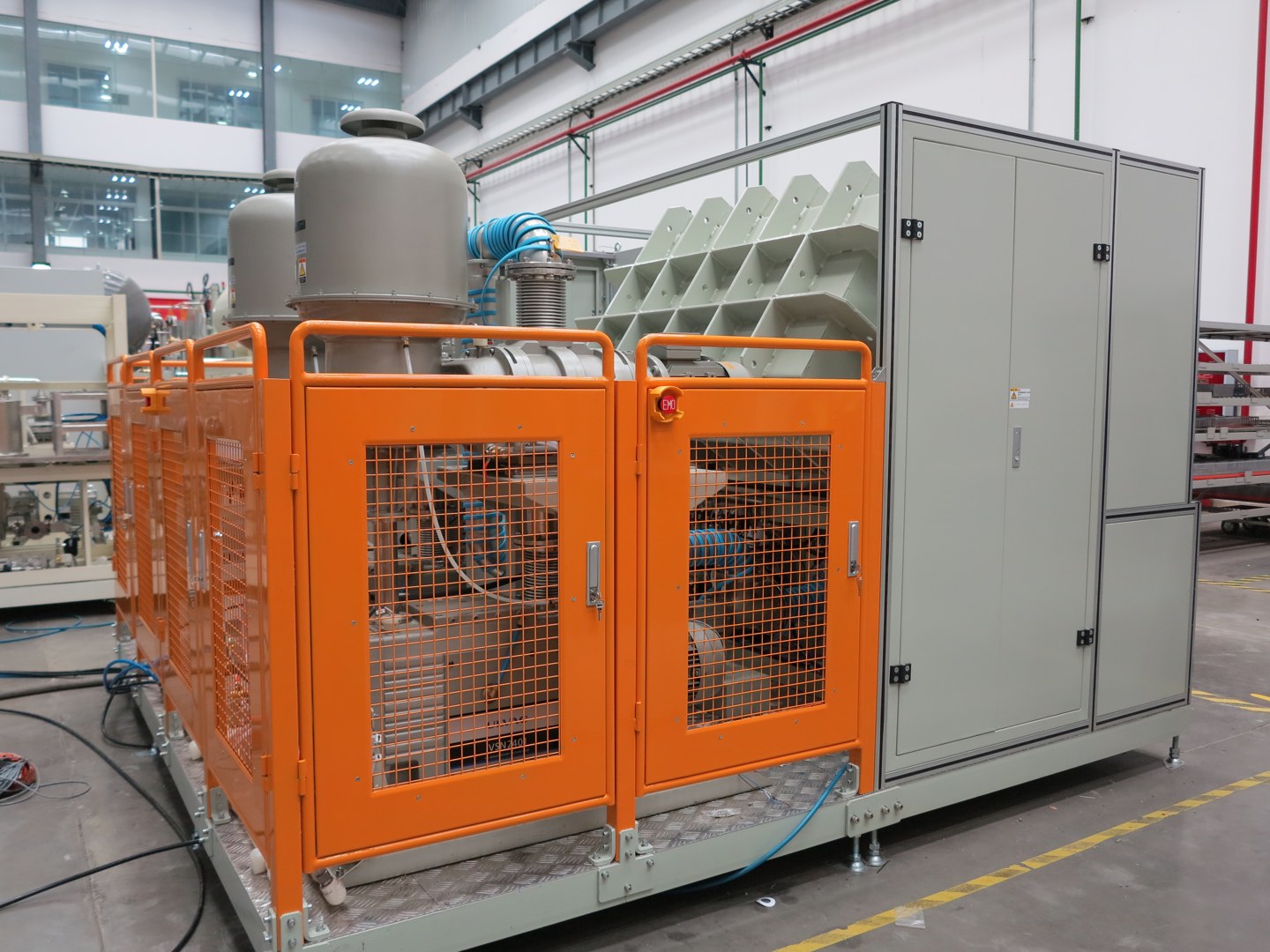

Ликлаб «Теплообменник»
Камерная проверка герметичности конденсаторов, испарителей и теплообменных блоков холодильной техники. Контролируется суммарная утечка из каналов, трубок, коллекторов и паяных соединений.

Ликлаб «Компрессор»

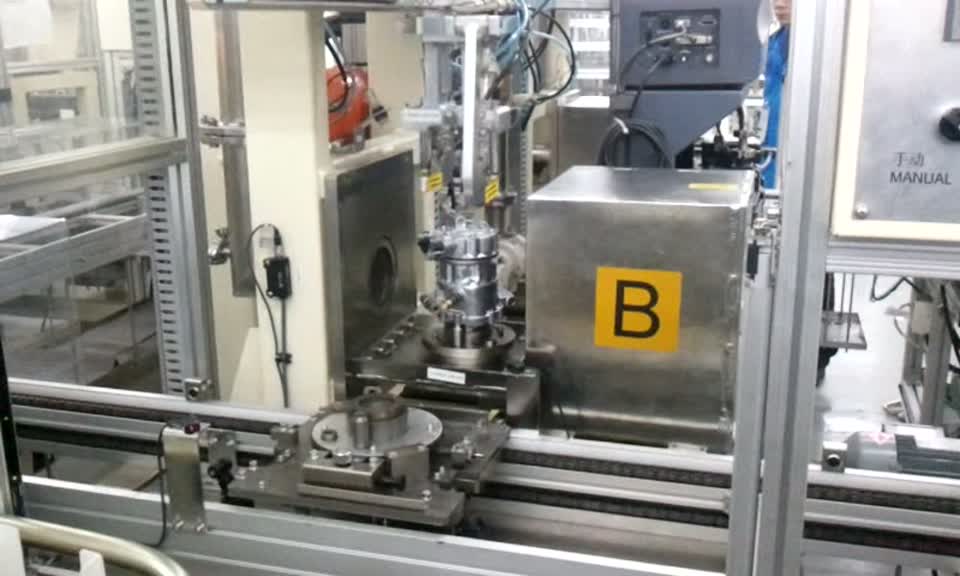

Автоматизированная вакуумно-камерная проверка компрессоров кондиционеров перед установкой в холодильный контур. Система контролирует герметичность корпуса и соединений с регистрацией результата по каждому изделию.

Ликлаб «Диск»

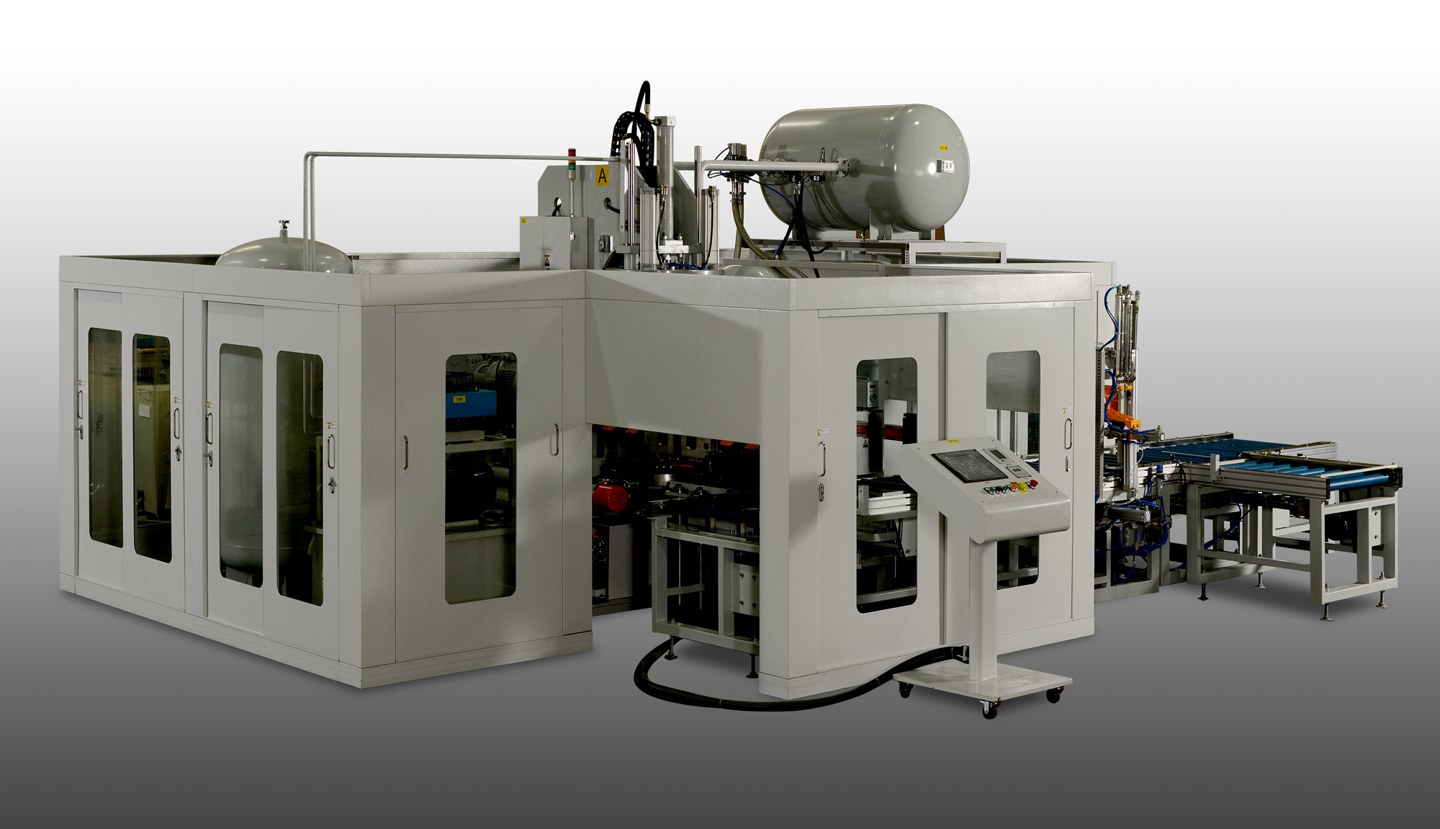

Производственный контроль герметичности автомобильных колёсных дисков. Гелиевый метод выявляет сквозную пористость и негерметичность обода, способную приводить к потере давления в бескамерной шине.

Ликлаб «Охлаждение»

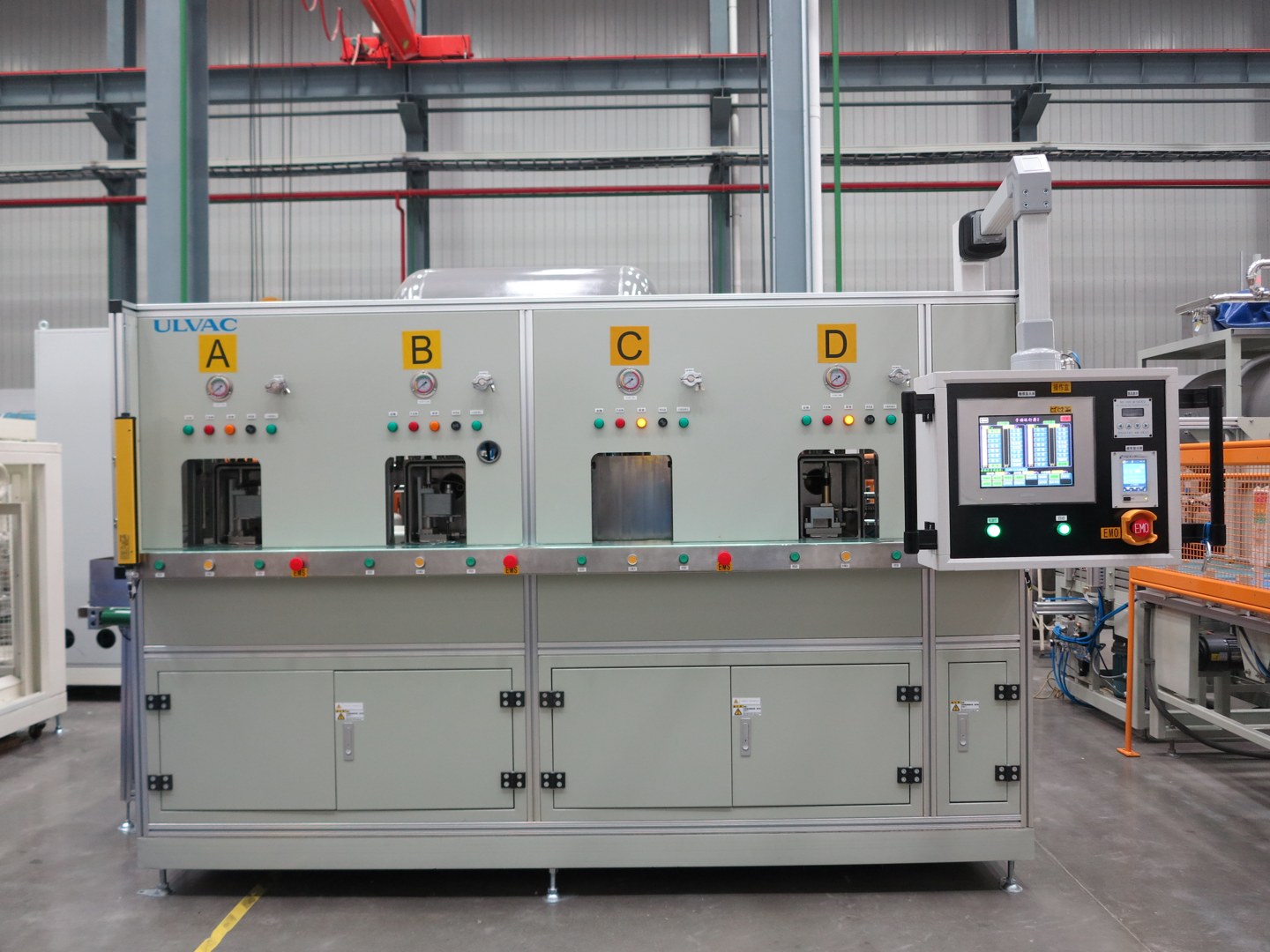

Гелиевая проверка жидкостных каналов охлаждающих плит, батарейных теплообменников и соединений системы терморегулирования. Контроль выполняют до заполнения охлаждающей жидкостью и монтажа в аккумуляторный блок.

Ликлаб «Клапан-4»

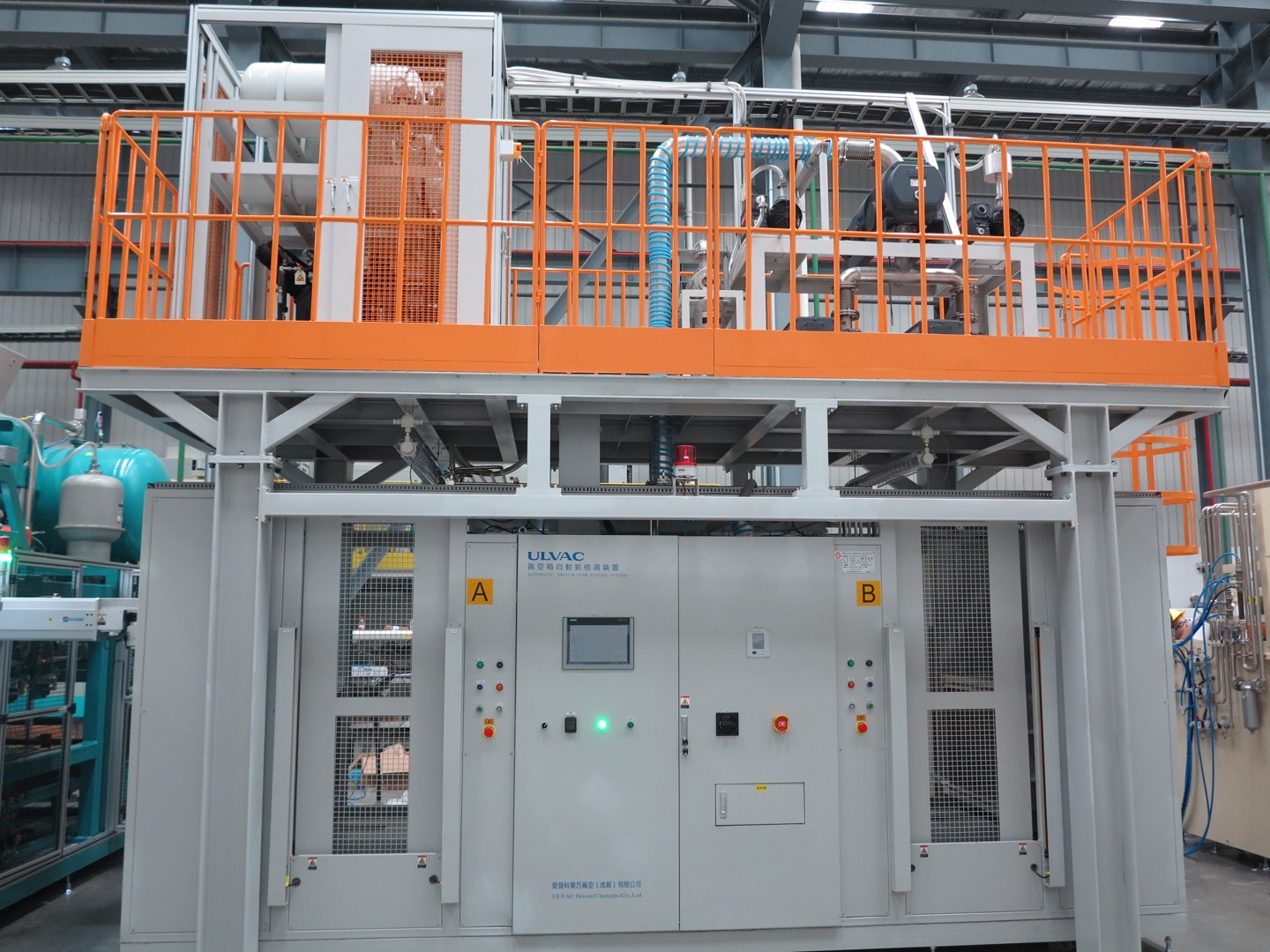

Автоматизированный камерный контроль четырёхходовых клапанов холодильных машин и тепловых насосов. Система проверяет внешнюю герметичность корпуса и соединений и формирует результат для производственной сортировки.

Ликлаб «Клапан-Р»

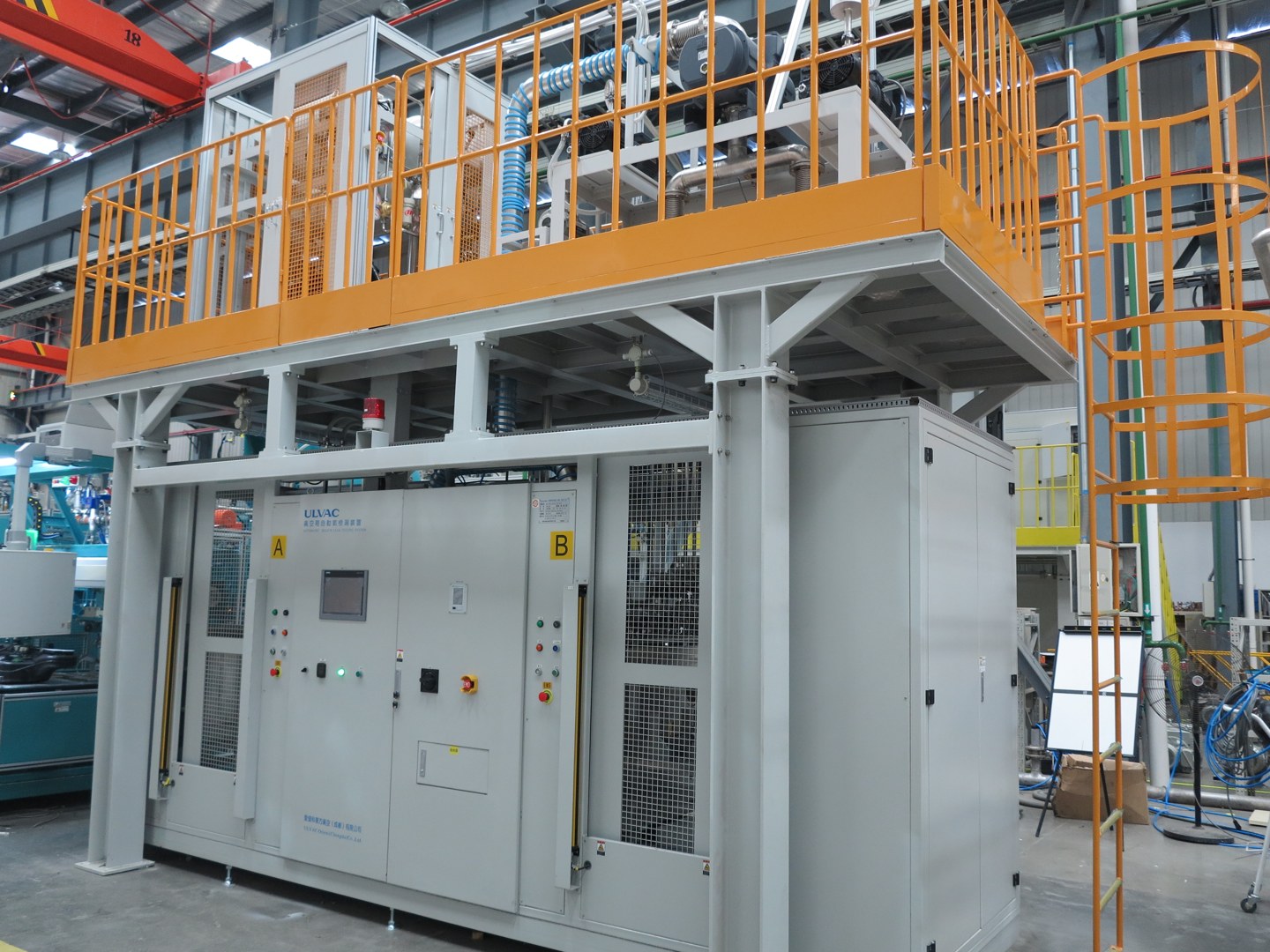

Гелиевый контроль электронных и терморегулирующих расширительных клапанов. Установка предназначена для серийного производства арматуры холодильных контуров с автоматическим подключением, измерением и сортировкой.

Ликлаб «Водонагреватель»

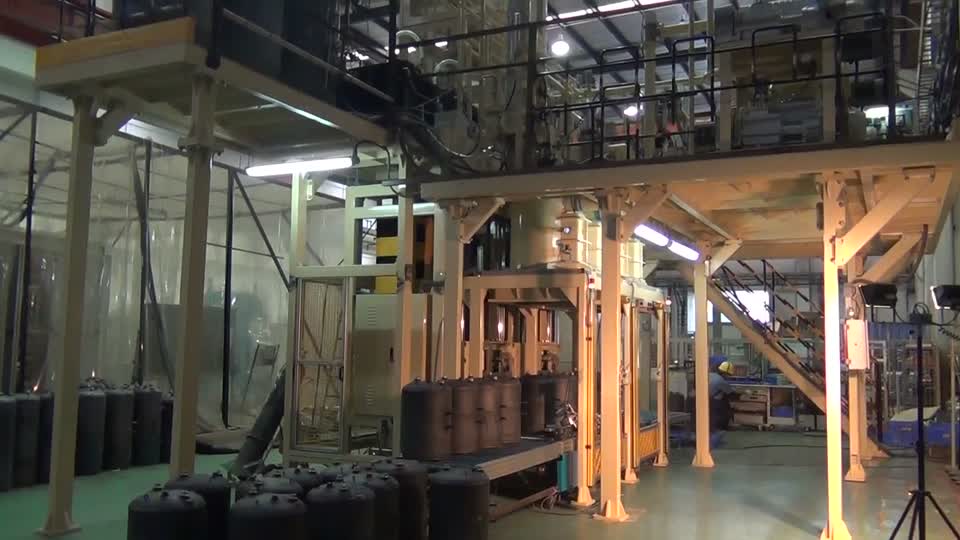

Камерный гелиевый контроль внутренних баков водонагревателей после изготовления и сварки. Проверка охватывает оболочку, швы и присоединительные узлы до окончательной сборки изделия.

Ликлаб «Гелий»

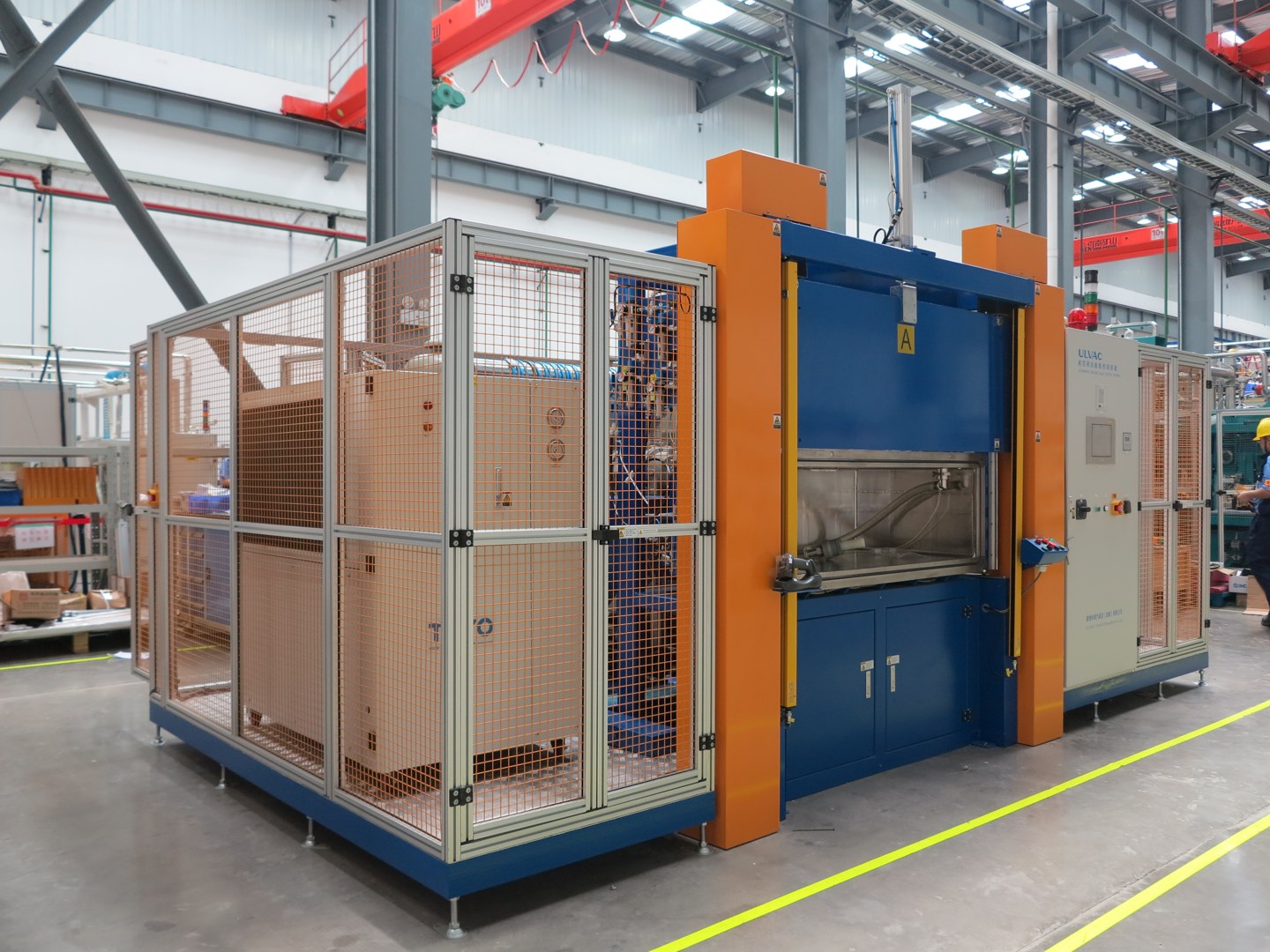

Газовый модуль для наполнения изделий испытательной смесью, возврата гелия после контроля и повторного использования газа. Работает совместно с установками контроля баков, теплообменников, клапанов и других герметичных изделий.
Подбор по изделию
| Изделие или задача | Что контролируют |
|---|---|
| Топливные баки | Корпус, горловина и соединения |
| Теплообменники | Наружная и межконтурная герметичность |
| Компрессоры | Корпус и технологические соединения |
| Колёсные диски | Герметичность обода |
| Охлаждающие пластины | Герметичность жидкостных каналов |
| Четырёхходовые клапаны | Наружные и внутренние течи |
| Расширительные клапаны | Корпус и регулирующий узел |
| Водонагреватели | Сварной бак и патрубки |
| Возврат гелия | Наполнение и повторное использование газа |
Почему применяется гелий
Изделие заполняется индикаторной смесью, а снаружи создаётся вакуум. Гелий, прошедший через негерметичность, поступает к масс-спектрометрическому течеискателю. Камерный метод определяет суммарную утечку; для поиска её места применяют дополнительную локальную проверку.
Как выбрать систему для производства
| Изделие | Геометрия, материал, внутренний объём, число присоединений |
|---|---|
| Норма герметичности | Допустимый поток утечки и условия его нормирования |
| Производительность | Полный такт, сменность, доля повторных испытаний |
| Газовый контур | Давление, доля гелия, рекуперация и контроль состава |
| Интеграция | Загрузка, сортировка, идентификация, хранение результатов |
Поставка, внедрение и обслуживание в России
Лаборатория контроля герметичности ЛИКЛАБ может поставить установку под задачи вашего производства, выполнить монтаж, пусконаладку, обучение персонала и сервисное обслуживание в России. Работа начинается с изделия и критерия годности: инженеры определяют схему подключения, режим испытания и состав оборудования.
- Анализ чертежей, материалов, внутренних объёмов и допустимых давлений.
- Разработка оснастки и рецептов; согласование такта и обмена данными с линией.
- Испытания образцов, проверка отклика на контрольную течь и повторяемости результата.
- Монтаж, настройка, приёмка на площадке и передача эксплуатационных инструкций.
Сервис включает диагностику течеискателя и вакуумной системы, обслуживание насосов и арматуры, замену уплотнений, проверку газового контура и настройку рецептов. После вмешательства проверяют фон, герметичность оснастки и отклик измерительного тракта.
Подбор установки
Для технического предложения направьте чертёж изделия, допустимую утечку и метод её нормирования, испытательное давление, требуемую производительность и условия размещения.
Методы контроля, оснащение и обслуживание
- Контроль герметичности способом вакуумной камеры
- Испытания на герметичность способом щупа
- Изготовление вакуумных камер для контроля герметичности
- Сервисное обслуживание гелиевых масс-спектрометрических течеискателей в России: регламент, диагностика, поверка
- Калибровка и поверка вакуумметров
Контроль компонентов жидкостного охлаждения
Испытательные системы применяют для восьми групп изделий: быстродействующие соединители UQD, охлаждающие плиты, распределительные коллекторы, микроканальные охлаждающие плиты, теплообменники, металлические сильфоны, серверы с жидкостным охлаждением и блоки распределения охлаждающей жидкости CDU. Для каждого изделия требуются своя оснастка, схема подключения и критерий годности.
Четыре этапа производственного контроля
- Предварительная проверка грубых течей. Изделие заполняют воздухом или азотом и измеряют изменение давления. Приборы HL-Leaklab поддерживают автоматизированный контроль; число каналов зависит от исполнения.
- Гелиевый контроль микротечей. Вакуумная камера измеряет суммарный поток утечки, щуп помогает локализовать негерметичность. Для измерительного тракта применяется HM-Leaklab-400. Газовый контур может предусматривать возврат гелия.
- Удаление остаточной жидкости и сушка. Температура и вакуумный режим согласуются с материалами и допустимыми нагрузками изделия. Для соответствующего исполнения установки предусмотрена температура до 150 °C.
- Окончательная выдержка под давлением. Заполнение азотом, стабилизация, наблюдение давления, запись результата и решение о годности. Продолжительность выдержки выбирают по методике; значение 30 с допускает изменение по заданию.
Предел обнаружения течеискателя не является нормой герметичности изделия. Давление заполнения изделия также не равно допустимому давлению на входе течеискателя. Критерий годности, концентрацию гелия, испытательное давление, полный такт и проверку на контрольной течи фиксируют в техническом задании.
Для единой системы учета используют идентификацию изделия, рецепты испытания, протокол результата и передачу данных в производственную систему MES, если это предусмотрено комплектацией.
Испытательные платформы Leaklab
