Испытания на герметичность

От поиска одного негерметичного соединения до оценки суммарной утечки изделия. Выбор метода начинается с нормы герметичности, конструкции и допустимых условий испытания.

Подробный порядок контроля, режимы, оснастка и примеры реализации по ГОСТ Р 50.05.01–2018 и ОСТ 5.0170–81. Выберите метод или направьте документацию изделия для подбора схемы.

20способов контроля
2задачи: поиск и оценка
ГОСТ · ОСТДве нормативные основы

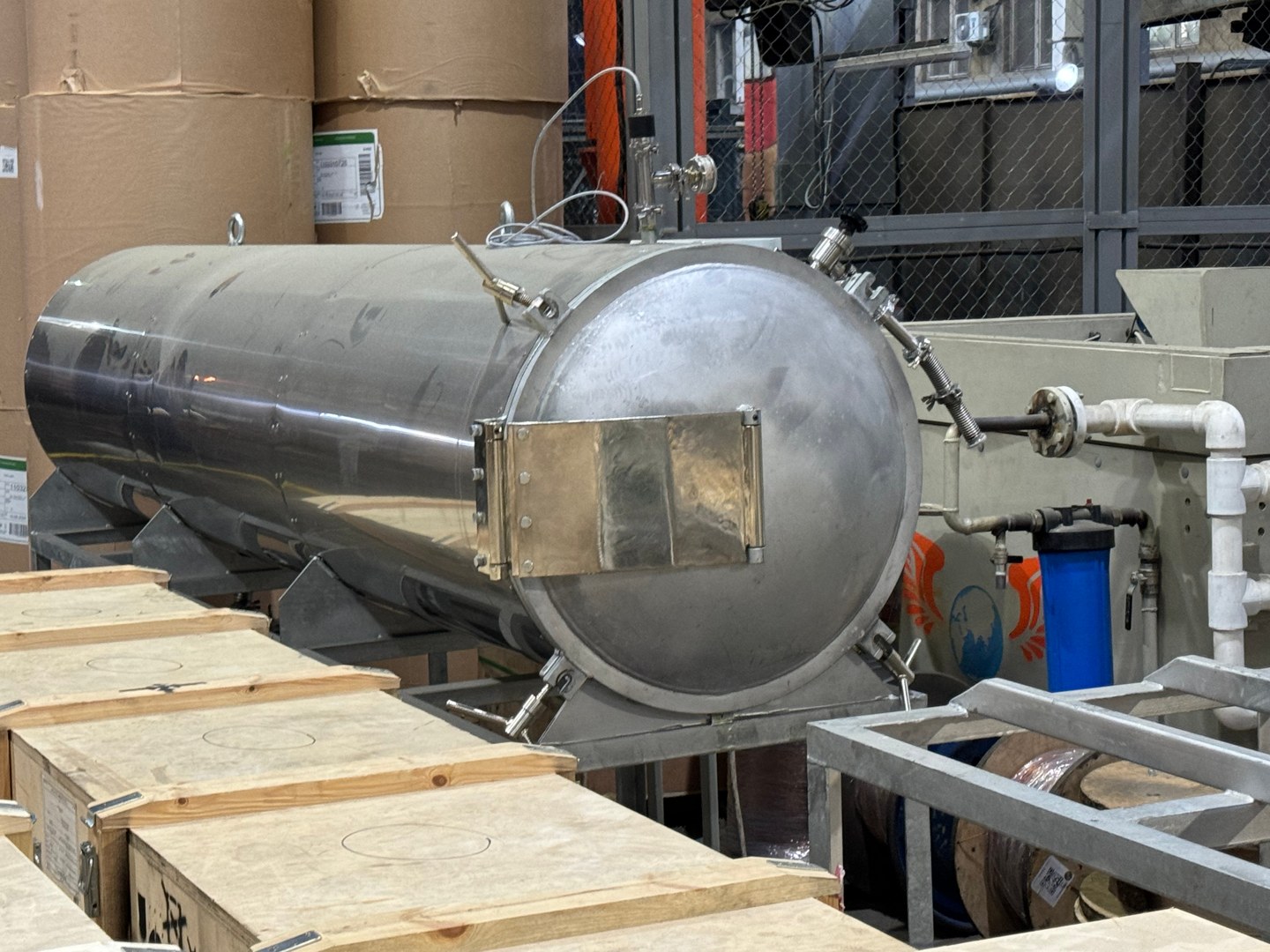

Цилиндрическая камера с технологическими присоединениями на сборочном участке
Камерная оснастка и технологические присоединения. Фотография из рабочего архива; конфигурацию испытания выбирают по изделию.

Испытания и поиск утечек по всей России

Услуги Ликлаб выполняются по всей России. Проводим высокоточные работы по испытаниям на герметичность изделий и систем, измерению утечки и поиску мест нарушения герметичности. Программу и чувствительность измерительной схемы согласуем по норме изделия и фактическим условиям.

01

Испытания в лаборатории

Для перевозимых изделий согласуем доставку, подготовку, испытательную оснастку и объём партии. Перед отправкой рассматриваем чертёж, допустимые давления, пробную среду и требования к результату.

02

Выезд на объект заказчика

Для смонтированных систем и крупного оборудования согласуем регион, доступ к контрольным участкам, остановку и подготовку объекта, точки подключения, условия размещения приборов и состав работ.

Результат — протокол и заключение по согласованной программе, с указанием границ контроля, условий измерения и критерия приёмки. При поиске течей фиксируем выявленные участки; повторный контроль после ремонта согласуем отдельно. Работы выполняет аттестованная лаборатория Ликлаб в пределах области аттестации.

Выбрать решение по изделию и отрасли · Теплообменники и охлаждающие контуры · Трубопроводы и арматура · Вакуумные камеры · Серийные изделия

Отраслевая программа испытаний

Контроль по ОСТ 5.0170–81

Пять классов систем контроля, подготовка поверхности, проверка чувствительности и отдельные режимы газовых и жидкостных способов. В технических страницах требования ОСТ приведены отдельно от ГОСТ; программу формируют по нормативной основе конкретного изделия.

Добавлены пузырьковый термовакуумный способ с погружением в масло и совмещённый капиллярно-гидравлический контроль. При выборе учитывают допустимость нагрева, жидкости, вакуума и требуемый результат.

Гелиевый масс-спектрометрический контроль

Щуп и обдув находят место течи. Камерные схемы оценивают суммарную негерметичность. Термовакуумный способ и опрессовка замкнутых оболочек требуют специального режима.

ГОСТ: 7.2.6; 7.2.2; приложение В

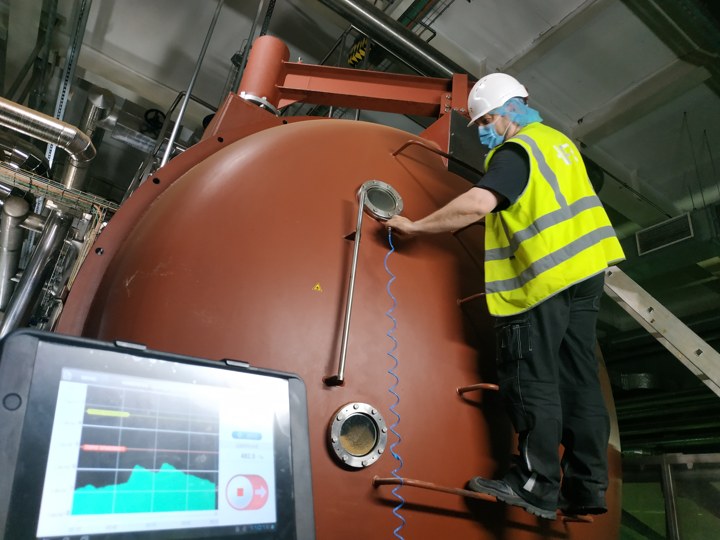

Испытания на герметичность способом гелиевого щупа

Локальный поиск сквозных дефектов: изделие заполняют гелием или гелиевой смесью, а наружные сварные швы и соединения последовательно проверяют щупом масс-спектрометрического течеискателя.

Порядок и техническое решение →
ГОСТ: 7.2.7; 7.2.2; приложение В

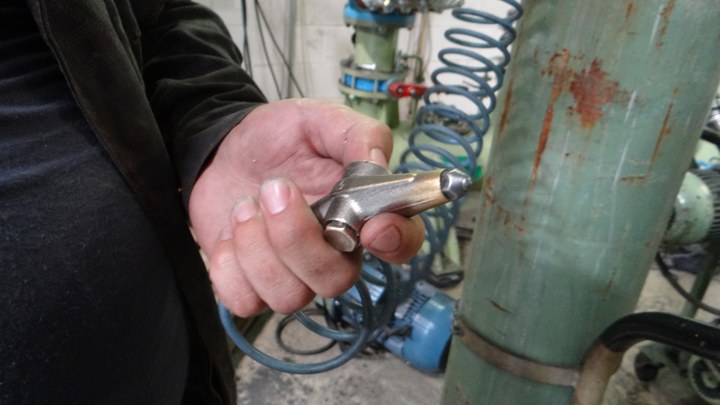

Испытания на герметичность способом обдува гелием

Поиск мест натекания в вакуумируемое изделие. Наружные участки обдувают гелием, а подключённый к внутренней полости масс-спектрометрический течеискатель регистрирует проникновение газа через дефект.

Порядок и техническое решение →
ГОСТ: 7.2.3; 7.2.2; приложение В

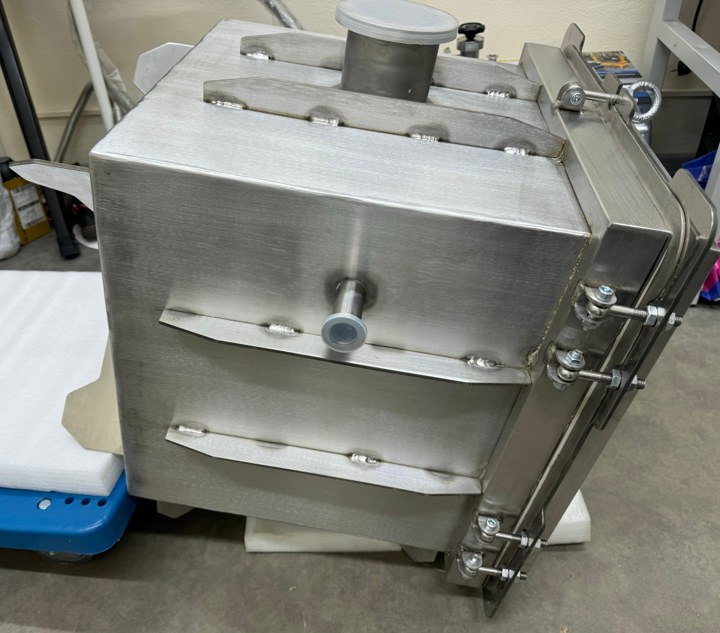

Испытания на герметичность способом гелиевой камеры

Контроль суммарного натекания в вакуумируемое изделие, окружённое гелием. Пробный газ находится снаружи изделия — в жёсткой камере или газонепроницаемом чехле, а течеискатель подключён к внутренней полости.

Порядок и техническое решение →
ГОСТ: 7.2.3; 7.2.2; приложение В

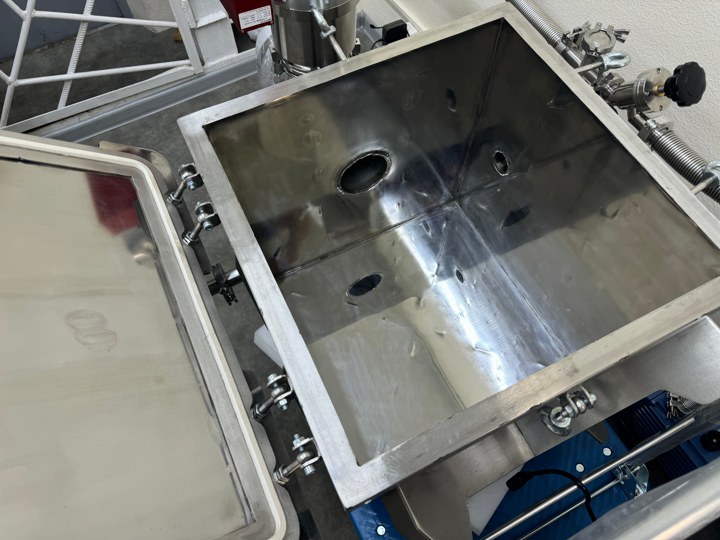

Испытания на герметичность способом вакуумной камеры

Суммарный гелиевый контроль: изделие с пробным газом внутри помещают в вакуумную камеру. Течеискатель измеряет гелий, выходящий через дефекты во внешнее вакуумируемое пространство.

Порядок и техническое решение →
ГОСТ: 7.2.5; 7.2.3.6; 7.2.2

Термовакуумный контроль герметичности

Специализированный гелиевый контроль нагретого изделия в вакууме. В способе по ГОСТ Р 50.05.01–2018 предусмотрены 380–400 °C и остаточное давление внутри и снаружи изделия не более 0,1 Па перед подачей гелия.

Порядок и техническое решение →
ГОСТ: 7.2.4

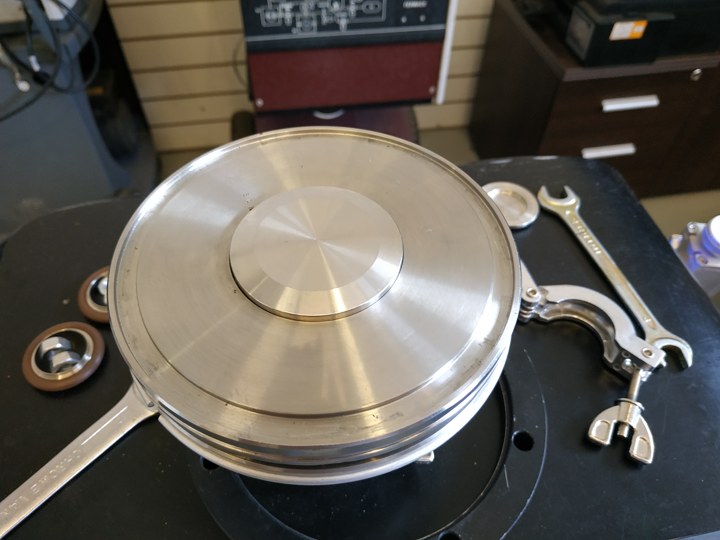

Контроль замкнутых оболочек опрессовкой гелием

Проверка замкнутой оболочки, в которую нельзя непосредственно подать пробный газ. Сначала гелий вводят через возможные течи под внешним давлением, затем регистрируют его выход из изделия в отдельной вакуумной камере.

Порядок и техническое решение →

Манометрический контроль

Измерение падения давления или его разности с эталоном. Для достоверного результата нужны известный объём, температурная стабилизация и герметичная оснастка.

Дифференциальный манометрический контроль герметичности

Сравнение давления в изделии с давлением в герметичной эталонной ёмкости. Дифференциальное измерение позволяет использовать датчик малого перепада при значительно большем испытательном давлении.

Открыть метод →

Пузырьковые и другие газовые способы

Визуальная локализация по пузырям в плёнке или жидкости; галогенный щуп использует отдельный принцип регистрации и пробное вещество.

Жидкостные способы контроля

Вода, люминесцентная индикация и капиллярное проникновение. Применимость определяется совместимостью среды, доступом к поверхности и требованиями к последующей очистке.

Гидравлический контроль с люминесцентным индикаторным покрытием

Поиск течей воды по свечению наружного индикаторного покрытия. Люминофор содержится в нанесённой массе или ленте, а изделие опрессовывают водой без необходимости вводить люминофор в полость.

Открыть метод →

Контроль герметичности люминесцентными проникающими жидкостями

Капиллярный контроль сквозных дефектов без обязательного давления в полости. На одну сторону стенки наносят люминесцентную проникающую жидкость, на противоположную — адсорбирующее индикаторное покрытие.

Открыть метод →

Как выбрать схему испытания

Задача и конструкцияВозможная схемаЧто проверить
Найти дефект; изделие допускает давление газаГелиевый щуп, пузырьковый способДоступ к швам, допустимый газ и требуемая чувствительность
Найти натекание в вакуумную системуОбдув гелиемВакуум, собственная герметичность стенда, задержка сигнала
Оценить суммарную герметичностьГелиевая или вакуумная камера; манометрический методНаправление перепада, объём, норма и чувствительность системы
Замкнутая оболочка без штуцераОпрессовка гелием и накоплениеПрочность под внешним давлением и временной цикл
Сварной шов доступен с одной стороныПузырьковая вакуумная камераФорма камеры, прилегание уплотнения, перекрытие участков
Допускается жидкость и осмотр поверхностиГидравлический или люминесцентный способМатериалы, доступ, промывка и сушка
Локальный поиск и суммарный контроль решают разные задачи.

Найденный дефект не определяет автоматически суммарную утечку. Отсутствие видимых пузырьков не подтверждает любую гелиевую норму. Порог чувствительности схемы и браковочный порог изделия устанавливают отдельно.

Что входит в программу испытания

  1. 01 · Исходные данныеЧертёж, материал, давление, норма герметичности
  2. 02 · ПодготовкаПоверхность, полости, оснастка, проверка системы
  3. 03 · КонтрольРежим, выдержка, маршрут, регистрация индикаций
  4. 04 · РезультатОценка, карта дефектов, протокол по заданным требованиям

Методическая основа — ГОСТ Р 50.05.01–2018. Стандарт предназначен для объектов атомной энергетики. Применимость к заказу, требования к исполнителю, состав работ и средства контроля определяются документацией изделия; приведённые решения не заменяют технологическую карту.

Подобрать метод для вашего изделия

Направьте чертёж или эскиз, материал, размеры и объём, рабочее давление, допустимые вакуум и температуру, норму герметичности, количество изделий и требования к протоколу. После рассмотрения данных согласуются схема, оснастка, место проведения и сроки.
