Комплект уплотнений и обслуживания Edwards E2M175S / E2M275S — A36601131. Совместимое оборудование: E2M175S, E2M275S.

Комплект уплотнений и обслуживания Edwards E2M175S / E2M275S — A36601131
Комплект уплотнений и обслуживания Edwards E2M175S / E2M275S — A36601131

Назначение и подбор

Комплект для обслуживания соответствующего узла насоса. Объём ремонта определяют после дефектации: комплект очистки и уплотнений не равнозначен комплекту капитального ремонта.

Идентификация и совместимость

ГруппаРемкомплекты и комплекты обслуживания
Марка совместимого оборудованияEdwards
Парт-номерA36601131
Совместимые модели / серииE2M175S, E2M275S

Состав по перечню поставщика

Количество и обозначения приведены для идентификации комплекта. Фактический состав поставки подтверждается спецификацией заказа; размеры сохранены в записи источника.

Компонент / обозначениеКоличество
Шплинт из нержавеющей стали 1/16X1 Long1
Гайка Oddie M61
Торцевой элемент поршня1
Предупреждающая наклейка выхлопа1
Втулка манжеты вала 35X40X301
Заполнитель полости1
Фильтр2
Газобалластный клапан1
Поршневое кольцо1
Резиновый элемент распределителя1
Мембрана1
Прокладка1
Резиновый элемент выпуска LV1
Резиновый элемент выпускного клапана HV1
Резиновый элемент выпуска HV1
Прокладка фильтра1
Прокладка газобалласта1
Прокладка газобалласта1
Прокладка корпуса клапана1
Прокладка выхлопа1
Прокладка торцевой пластины1
Прокладка крышки1
Прокладка крышки1
Прокладка корпуса1
Прокладка корпуса1
Клапанная накладка1
Металлорезиновое уплотнение Dowty Mk A 1/8"BSP1
Металлорезиновое уплотнение Dowty Mk B 1/4"BSP6
Металлорезиновое уплотнение Dowty Mk D 1/2"BSP1
Уплотнение FKM GP 30.42.7 Bid1
Уплотнение FKM GP 40.52.7 Bid3
Уплотнительное кольцо Nit 5.6ID X 2.4Sec3
Уплотнительное кольцо FKM GP 14.6ID X 2.4Sec1
Уплотнительное кольцо NIT 0.921ID X .139Sec1
Уплотнительное кольцо NIT 1.109ID X .139Sec2
Уплотнительное кольцо NIT 3.609ID X .139Sec1
Уплотнительное кольцо NIT 3.350ID X .210Sec1
Уплотнительное кольцо NIT 9.475ID X .275Sec1
Уплотнительное кольцо NIT 0.299ID X .103Sec1
Уплотнительное кольцо NIT 2.687ID X .139Sec1
Уплотнительное кольцо NIT 3.140ID X .210Sec1
Уплотнительное кольцо FKM GP 0.734ID X .139Sec2
Уплотнительное кольцо FKM GP 2.225ID X .210Sec1
Уплотнительное кольцо FKM GP 2.625ID X .210Sec2

Заказ и сервис в России

Лаборатория контроля герметичности Ликлаб принимает запросы на подбор и поставку комплектующих. Укажите парт-номер, модель и серийный номер оборудования, приложите фотографию шильдика и заменяемой детали. Комплектность, происхождение, стоимость и срок поставки согласуются в предложении.

Отправить запрос на подбор · Запасные части и принадлежности

Фотографии компонента

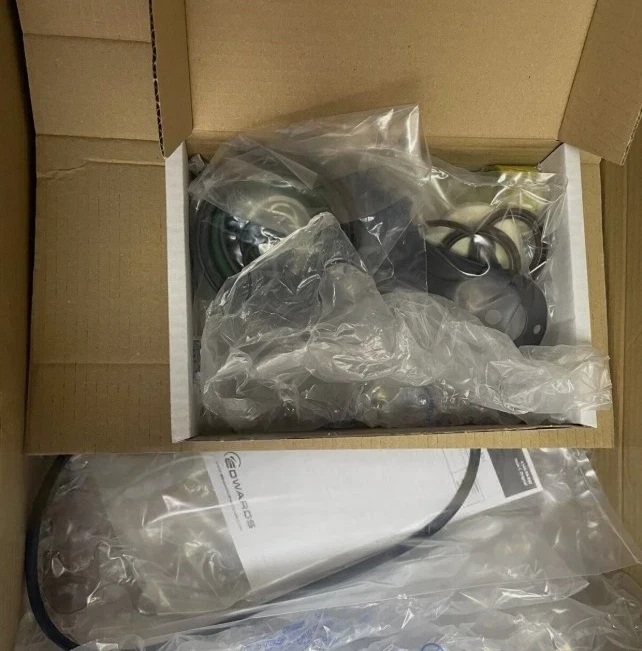

Комплект уплотнений и обслуживания Edwards E2M175S / E2M275S — A36601131 — дополнительный вид

Источники и уточнение исполнения

Описание составлено по сведениям поставщика. Название марки используется для идентификации совместимого оборудования и само по себе не подтверждает изготовителя запасной части. Перед заказом требуется сверка исполнения и комплектности.
