Комплект капитального обслуживания Edwards E2M80 — A36501814. Совместимое оборудование: E2M80.

Назначение и подбор
Комплект для обслуживания соответствующего узла насоса. Объём ремонта определяют после дефектации: комплект очистки и уплотнений не равнозначен комплекту капитального ремонта.
Идентификация и совместимость
| Группа | Ремкомплекты и комплекты обслуживания |
|---|---|
| Марка совместимого оборудования | Edwards |
| Парт-номер | A36501814 |
| Совместимые модели / серии | E2M80 |
Состав по перечню поставщика
Количество и обозначения приведены для идентификации комплекта. Фактический состав поставки подтверждается спецификацией заказа; размеры сохранены в записи источника.
| Компонент / обозначение | Количество |
|---|---|
| Уплотнение масляного фильтра | 1 |
| Газобалластный поршень в сборе 40/80/175/ | 1 |
| Предупреждающая наклейка выхлопа | 1 |
| Лопатка HV E1/2M80 Ge21 | 2 |
| Лопатка LV E2M80 Ge21 | 2 |
| Лопатка масляного насоса | 2 |
| Роликовый подшипник | 2 |
| Заполнитель полости | 1 |
| Эластичный элемент муфты | 1 |
| Масляный фильтр | 1 |
| Фильтр в сборе E1/E2M 40/80 | 1 |
| Фильтр | 2 |
| Фильтр в сборе | 1 |
| Стопорное кольцо | 1 |
| Газобалластный клапан | 1 |
| Пружина сжатия Edm65 | 2 |
| Пружина лопатки | 2 |
| Резиновое уплотнение | 1 |
| Прокладка | 1 |
| Прокладка масляного корпуса | 1 |
| Проставка крышки выпускного клапана | 6 |
| Смотровое окно | 1 |
| Приводной элемент | 2 |
| Металлорезиновое уплотнение Dowty MK A 1/8"BSP | 2 |
| Металлорезиновое уплотнение Dowty MK B 1/4"BSP | 1 |
| Металлорезиновое уплотнение Dowty MK H 1"BSP | 1 |
| Уплотнение FKM GP 30.40.7 PLN | 1 |
| Уплотнение FKM GP 25.35.6 UNILH | 2 |
| Уплотнительное кольцо NIT 0.174ID X .103Sec | 2 |
| Волнистая шайба | 1 |
Заказ и сервис в России
Лаборатория контроля герметичности Ликлаб принимает запросы на подбор и поставку комплектующих. Укажите парт-номер, модель и серийный номер оборудования, приложите фотографию шильдика и заменяемой детали. Комплектность, происхождение, стоимость и срок поставки согласуются в предложении.
Отправить запрос на подбор · Запасные части и принадлежности

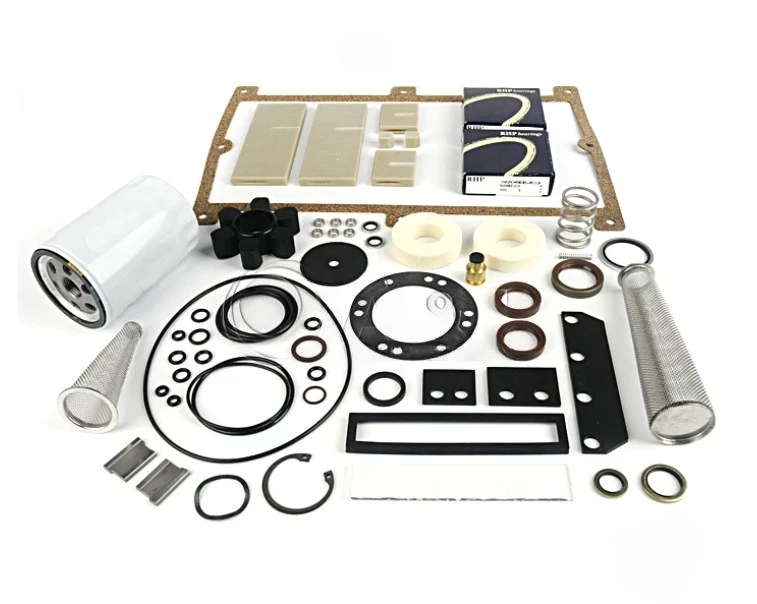

Фотографии компонента
Источники и уточнение исполнения
Описание составлено по сведениям поставщика. Название марки используется для идентификации совместимого оборудования и само по себе не подтверждает изготовителя запасной части. Перед заказом требуется сверка исполнения и комплектности.
