Ремкомплект для Edwards E2M0.7 / E2M1 / E2M1.5 — A37101131

Содержание карточки

Ремкомплект для Edwards E2M0.7 / E2M1 / E2M1.5 — A37101131. Совместимое оборудование: E2M0.7, E2M1, E2M1.5.

Ремкомплект для Edwards E2M0.7 / E2M1 / E2M1.5 — A37101131
Ремкомплект для Edwards E2M0.7 / E2M1 / E2M1.5 — A37101131

Назначение и подбор

Комплект для обслуживания соответствующего узла насоса. Объём ремонта определяют после дефектации: комплект очистки и уплотнений не равнозначен комплекту капитального ремонта.

Идентификация и совместимость

ГруппаРемкомплекты и комплекты обслуживания
Марка совместимого оборудованияEdwards
Парт-номерA37101131
Совместимые модели / серииE2M0.7, E2M1, E2M1.5

Состав по перечню поставщика

Количество и обозначения приведены для идентификации комплекта. Фактический состав поставки подтверждается спецификацией заказа; размеры сохранены в записи источника.

Компонент / обозначениеКоличество
Масляный фильтр в сборе Stainless For E2M1.51
Клапанная накладка E2M1.5 E2M18 Pump1
Уплотнительное кольцо FKM GP 6.6ID X 2.4Sec1
Уплотнительное кольцо NIT 25.5ID X 3.0Sec1
Пружина E2M1.51
Уплотнение FKM GP 16.30.7/6 Uni1
Уплотнение FKM GP 16.30.7 Pln1
Уплотнительное кольцо NIT 52.3ID X 5.7Sec2
Уплотнение FKM GP 16.30.7 Pos1
Пружина2
Войлочная накладка для E2M1.51
Фильтр газобалласта E2M1.51
Пружина газобалласта EM1
Пружина Ez-2/5/8 Bo2
Входная защитная сетка1
Пружина сжатия1
Уплотнительное кольцо NIT 12.6ID X 2.4Sec1
Уплотнительное кольцо NIT 21.6ID X 2.4Sec3
Приводной элемент E2M1.53
Уплотнительное кольцо NIT 1.612ID X.103Sec1
Распределительный клапан1
Уплотнительное кольцо NIT 11.1ID X 1.6Sec1
Уплотнительное кольцо 15M/M Idx 5M/M Sect Nit1
Газобалластный клапан1
Уплотнительное кольцо FKM GP 0.299ID X .103Sec4
Прокладка масляного корпуса E2M1.51
Пробка слива масла 1/8"BSP1
Уплотнительное кольцо NIT 1.109ID X .139Sec1
Уплотнительное кольцо NIT 15.6ID X 2.4Sec1
Уплотнительное кольцо NIT 124.5ID X 3.0Sec1
Пробка слива масла RV1
Прокладка смотрового окна-E2M0.7/1.51
Диск с многоязычным руководством1

Заказ и сервис в России

Лаборатория контроля герметичности Ликлаб принимает запросы на подбор и поставку комплектующих. Укажите парт-номер, модель и серийный номер оборудования, приложите фотографию шильдика и заменяемой детали. Комплектность, происхождение, стоимость и срок поставки согласуются в предложении.

Отправить запрос на подбор · Запасные части и принадлежности

Фотографии компонента

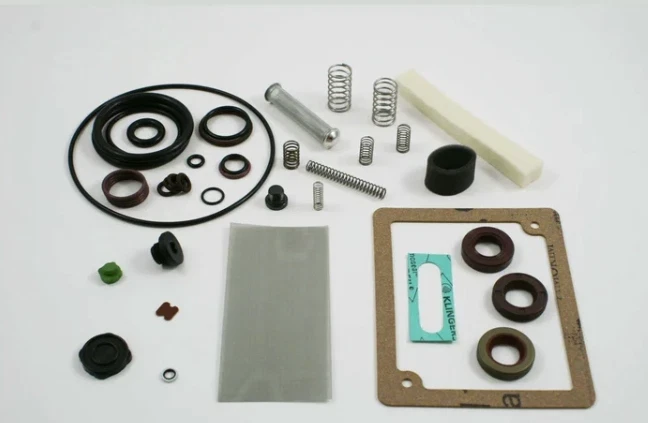

Ремкомплект для Edwards E2M0.7 / E2M1 / E2M1.5 — A37101131 — дополнительный вид
Ремкомплект для Edwards E2M0.7 / E2M1 / E2M1.5 — A37101131 — дополнительный вид

Источники и уточнение исполнения

Описание составлено по сведениям поставщика. Название марки используется для идентификации совместимого оборудования и само по себе не подтверждает изготовителя запасной части. Перед заказом требуется сверка исполнения и комплектности.

Учебная анимация · 48 секунд

Сервисные детали: как проверить совместимость

Учебная анимация показывает последовательность подбора запасных частей вакуумного оборудования. Сначала определяют модель, исполнение и серийный номер, затем сверяют номер детали и состав ремонтного комплекта. Отдельно рассмотрены уплотнения, документированная замена артикула и проверка после обслуживания. Изображения условные; ролик не обещает взаимозаменяемость внешне похожих деталей и не заменяет сервисную инструкцию.

Схема объясняет принцип работы. Конструкция и характеристики конкретного изделия приведены в таблицах этой страницы. Ролик без звука; пояснения даны на русском языке.

Открыть или скачать MP4

Текстовое пояснение к ролику

Сначала идентифицируют оборудование Записывают модель, исполнение и серийный номер с таблички. Внешне похожие приборы могут иметь разные внутренние узлы.

Номер детали сверяют с перечнем запчастей Проверяют точное обозначение и применимость к исполнению. Замену старого артикула новым подтверждают документацией, а не сходством названия.

Уплотнение выбирают по материалу и геометрии Одинаковый внешний вид не гарантирует совместимость. Проверяют размеры, материал, контактирующий газ, температуру и требования к вакууму.

Комплект подбирают под объём обслуживания Наборы для текущего обслуживания и ремонта могут различаться. До разборки проверяют состав, расходные материалы и необходимые приспособления.

Обслуживание выполняют в безопасном состоянии Отключают питание и другие источники энергии по инструкции. Учитывают остаточное давление, температуру и загрязнение технологическими веществами.

После сборки проверяют работу оборудования Выполняют проверки, предусмотренные сервисной документацией. Записывают установленные детали и результаты контроля для дальнейшего обслуживания.
