PM E01 016-T — обозначение подшипникового ремкомплекта для турбомолекулярного насоса Pfeiffer HiPace 80. Комплект подбирается по маркировке самого насоса, его серийному номеру и ревизии.
Содержание карточки
Запасные части · Подшипниковые и приводные узлы

На складе: 2 шт. Данные на 21.09.2026. Поставка по России через лабораторию контроля герметичности Ликлаб. Резервирование и дату отгрузки согласуем при заказе.
Технические сведения и идентификация
| Запрашиваемый парт-номер | PM E01 016-T |
|---|---|
| Наименование в документации Pfeiffer | Repair kit 1, bearing for HiPace 80 |
| Тип обслуживаемого оборудования | Турбомолекулярный насос HiPace 80 |
| Назначение | Ремонт подшипникового узла |
| Состав поставки | Подтверждается для конкретного артикула и ревизии |
| Отличие от PM 143 740-T | Ремонт опоры; PM 143 740-T относится к резервуару рабочей жидкости |
| Наличие на складе | 2 шт. на 21.09.2026 |
| Поставка | Лаборатория контроля герметичности Ликлаб, Россия |
Когда нужен ремонт подшипникового узла
Изменившийся звук, вибрация, затянутый разгон или повторяющиеся ошибки требуют диагностики насоса. Причиной могут быть не только подшипники: необходимо исключить повышенное форвакуумное давление, перегрев, нарушения питания и повреждение ротора.
Ревизия важнее похожего названия
В актуальных коммерческих каталогах встречаются PM E01 050-T и PM E01 056-T с привязкой к исполнениям HiPace 80. Они не объявляются здесь безусловной заменой PM E01 016-T. Для согласования направляют полный P/N, S/N, индекс ревизии и фото шильдика насоса.
Что входит в сервисную работу
Ремонт предусматривает оценку состояния ротора и опор, работу с предусмотренной оснасткой и контроль после сборки. Установка нового подшипника сама по себе не восстанавливает повреждённый ротор. Посадочные размеры, преднатяг и моменты затяжки берут из документации конкретного исполнения.
Проверка результата
После ремонта проверяют разгон, устойчивость рабочего режима, температуру, вибрацию и достижимое давление в согласованных условиях. Не следует подбирать этот комплект только по модели течеискателя: например, руководство ASM 340 описывает насос SplitFlow 50, а не универсальную установку HiPace 80.
Поставка в России и заявка на подбор
Лаборатория контроля герметичности Ликлаб принимает заявки на поставку PM E01 016-T. Для согласования отправьте модель и серийный номер оборудования, фото шильдика и снятого узла, известный парт-номер, требуемое количество и город доставки. Происхождение, комплектность и документы конкретной партии фиксируются в предложении.
Цена и срок отгрузки согласуются при резервировании. Указанный остаток относится к дате подготовки карточки и может изменяться. Перед сервисными работами оборудование штатно останавливают; разборку выполняет подготовленный специалист по руководству производителя.
Запросить PM E01 016-T · +7 (812) 715-00-17
Технические источники и происхождение иллюстрации
- Pfeiffer: HiPace 80, таблица принадлежностей с PM E01 016-T
- Pfeiffer: руководство HiPace 80

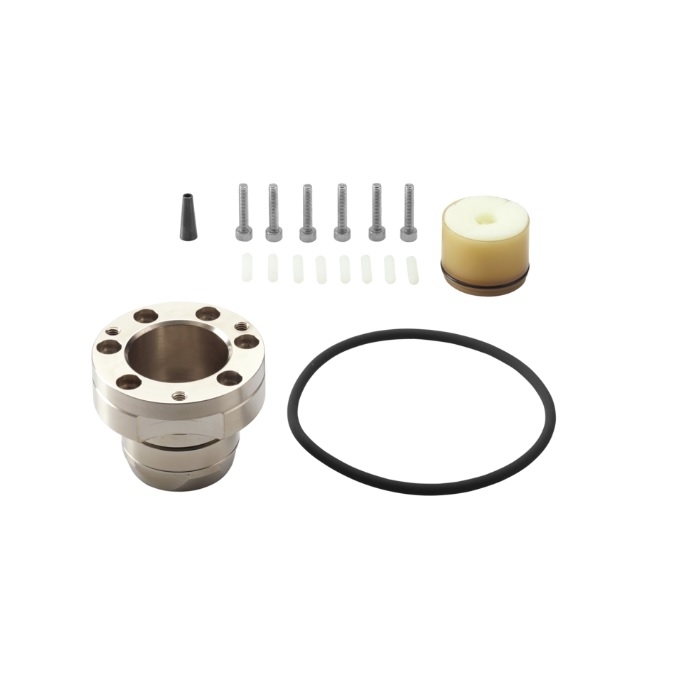

- AJVS: источник иллюстрации, отдельное исполнение PM E01 056-T
Текст подготовлен на русском языке по указанным источникам. Сведения о наличии предоставлены лабораторией; остатки зарубежных поставщиков не использованы как российский склад.
Учебная анимация · 48 секунд
Сервисные детали: как проверить совместимость
Учебная анимация показывает последовательность подбора запасных частей вакуумного оборудования. Сначала определяют модель, исполнение и серийный номер, затем сверяют номер детали и состав ремонтного комплекта. Отдельно рассмотрены уплотнения, документированная замена артикула и проверка после обслуживания. Изображения условные; ролик не обещает взаимозаменяемость внешне похожих деталей и не заменяет сервисную инструкцию.
Схема объясняет принцип работы. Конструкция и характеристики конкретного изделия приведены в таблицах этой страницы. Ролик без звука; пояснения даны на русском языке.
Текстовое пояснение к ролику
Сначала идентифицируют оборудование Записывают модель, исполнение и серийный номер с таблички. Внешне похожие приборы могут иметь разные внутренние узлы.
Номер детали сверяют с перечнем запчастей Проверяют точное обозначение и применимость к исполнению. Замену старого артикула новым подтверждают документацией, а не сходством названия.
Уплотнение выбирают по материалу и геометрии Одинаковый внешний вид не гарантирует совместимость. Проверяют размеры, материал, контактирующий газ, температуру и требования к вакууму.
Комплект подбирают под объём обслуживания Наборы для текущего обслуживания и ремонта могут различаться. До разборки проверяют состав, расходные материалы и необходимые приспособления.
Обслуживание выполняют в безопасном состоянии Отключают питание и другие источники энергии по инструкции. Учитывают остаточное давление, температуру и загрязнение технологическими веществами.
После сборки проверяют работу оборудования Выполняют проверки, предусмотренные сервисной документацией. Записывают установленные детали и результаты контроля для дальнейшего обслуживания.
