Комплект обслуживания клапана течеискателя — 119082

119082 — комплект сервисных деталей для обслуживания соответствующего клапанного узла течеискателя Pfeiffer / Adixen. Заказ согласуется по исполнению клапана; это не клапан или электромагнитная катушка в сборе.

Содержание карточки

Запасные части · Ремкомплекты клапанов

Комплект обслуживания клапана течеискателя — 119082

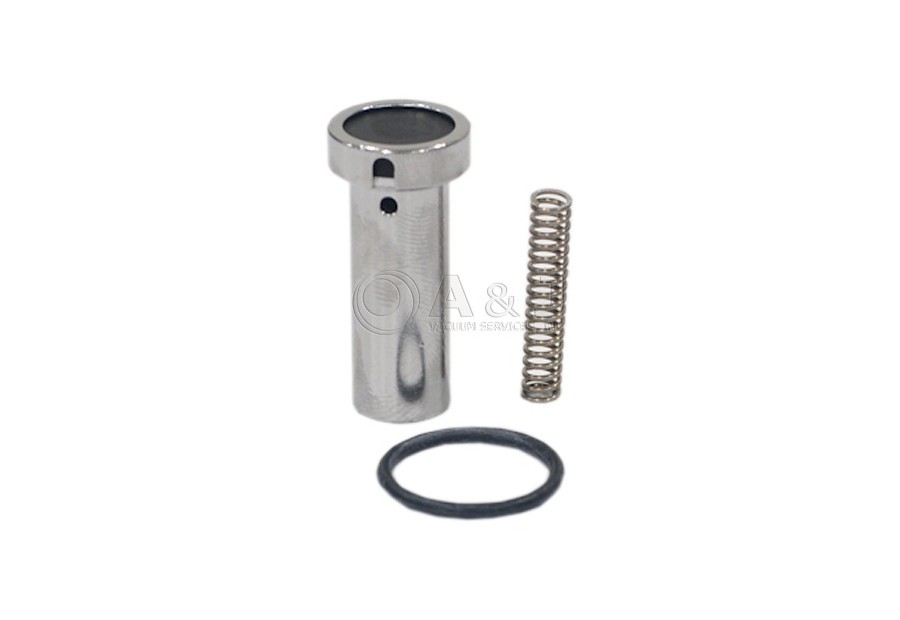

Каталожная фотография 119082. Внешний вид показан для идентификации; не является фотографией складской партии.

На складе: 1 шт. Данные на 21.09.2026. Поставка по России через лабораторию контроля герметичности Ликлаб. Резервирование и дату отгрузки согласуем при заказе.

Технические сведения и идентификация

Парт-номер119082
Дополнительное каталожное обозначение2000048329
Название позицииValve Maintenance Kit / SET MAINT. BACOSOL
НазначениеСервисное восстановление соответствующего клапанного узла
Оборудование для проверки совместимостиASM 142 / ASM 310 / ASM 340 по каталогу позиции; обязательна сверка клапана
СоставПо упаковочному листу конкретного комплекта; катушка и клапан в сборе отдельно не заявляются
Наличие на складе1 шт. на 21.09.2026
ПоставкаЛаборатория контроля герметичности Ликлаб, Россия

Роль клапанного блока

Клапаны управляют соединением участков вакуумного тракта, откачкой, напуском и доступом контрольного газа. Проблема переключения может нарушить цикл измерения даже при исправном масс-спектрометре.

Сначала определить причину неисправности

Если клапан не срабатывает, проверяют управляющий сигнал, питание катушки и механическую часть. Если он переключается, но не держит вакуум, проверяют чистоту седла и состояние уплотняющих элементов. Комплект механического обслуживания не устранит неисправность электроники управления.

Как согласовать комплект

В заявке указывают модель течеискателя, S/N, маркировку клапана и его положение на схеме. Для одного прибора могут применяться разные клапаны, поэтому каталожный перечень моделей не означает совместимость со всеми клапанами этих моделей.

Контроль после обслуживания

После сборки проверяют переключение, удержание вакуума и прохождение рабочего цикла прибора. Различают внешнюю негерметичность соединения и внутреннюю негерметичность закрытого клапана. Методика и условия проверки выбираются по функции конкретного клапанного узла.

Поставка в России и заявка на подбор

Лаборатория контроля герметичности Ликлаб принимает заявки на поставку 119082. Для согласования отправьте модель и серийный номер оборудования, фото шильдика и снятого узла, известный парт-номер, требуемое количество и город доставки. Происхождение, комплектность и документы конкретной партии фиксируются в предложении.

Цена и срок отгрузки согласуются при резервировании. Указанный остаток относится к дате подготовки карточки и может изменяться. Перед сервисными работами оборудование штатно останавливают; разборку выполняет подготовленный специалист по руководству производителя.

Запросить 119082 · +7 (812) 715-00-17

Технические источники и происхождение иллюстрации

Текст подготовлен на русском языке по указанным источникам. Сведения о наличии предоставлены лабораторией; остатки зарубежных поставщиков не использованы как российский склад.

Учебная анимация · 48 секунд

Сервисные детали: как проверить совместимость

Учебная анимация показывает последовательность подбора запасных частей вакуумного оборудования. Сначала определяют модель, исполнение и серийный номер, затем сверяют номер детали и состав ремонтного комплекта. Отдельно рассмотрены уплотнения, документированная замена артикула и проверка после обслуживания. Изображения условные; ролик не обещает взаимозаменяемость внешне похожих деталей и не заменяет сервисную инструкцию.

Схема объясняет принцип работы. Конструкция и характеристики конкретного изделия приведены в таблицах этой страницы. Ролик без звука; пояснения даны на русском языке.

Открыть или скачать MP4

Текстовое пояснение к ролику

Сначала идентифицируют оборудование Записывают модель, исполнение и серийный номер с таблички. Внешне похожие приборы могут иметь разные внутренние узлы.

Номер детали сверяют с перечнем запчастей Проверяют точное обозначение и применимость к исполнению. Замену старого артикула новым подтверждают документацией, а не сходством названия.

Уплотнение выбирают по материалу и геометрии Одинаковый внешний вид не гарантирует совместимость. Проверяют размеры, материал, контактирующий газ, температуру и требования к вакууму.

Комплект подбирают под объём обслуживания Наборы для текущего обслуживания и ремонта могут различаться. До разборки проверяют состав, расходные материалы и необходимые приспособления.

Обслуживание выполняют в безопасном состоянии Отключают питание и другие источники энергии по инструкции. Учитывают остаточное давление, температуру и загрязнение технологическими веществами.

После сборки проверяют работу оборудования Выполняют проверки, предусмотренные сервисной документацией. Записывают установленные детали и результаты контроля для дальнейшего обслуживания.
