Производственный контроль герметичности автомобильных колёсных дисков. Гелиевый метод выявляет сквозную пористость и негерметичность обода, способную приводить к потере давления в бескамерной шине.
Лаборатория контроля герметичности ЛИКЛАБ может поставить установку под задачи вашего производства, выполнить монтаж, пусконаладку, обучение персонала и сервисное обслуживание в России.
Ликлаб · Установки контроля герметичности
Установка гелиевого контроля колёсных дисков
Назначение и устройство
Специальные уплотнения замыкают контролируемую полость диска. Для смены типоразмера подбирают уплотнительные элементы и программу позиционирования. Возможны одна или две рабочие позиции, конвейерная передача и роботизированная загрузка.
Как проходит контроль
- Загрузка изделия и герметизация технологических присоединений.
- Предварительная проверка подключения и крупных течей.
- Откачка камеры и подача индикаторной смеси по программе.
- Измерение потока гелия, сравнение с критерием годности и сохранение результата.
- Возврат газа, выравнивание давления и выгрузка.
Технические параметры и выбор исполнения
| Параметр | Значение и пояснение |
|---|---|
| Однопозиционное исполнение | Диски 13–20 дюймов; 20–24 с/изделие Учитывают при согласовании состава и режима работы системы. |
| Двухпозиционное исполнение | Диски 12–22 дюйма; 15–18 с/изделие Учитывают при согласовании состава и режима работы системы. |
| Давление смеси | 0,25–0,35 МПа, регулируемое Давление в испытательном контуре; допустимый перепад проверяют по изделию. |
| Концентрация гелия | 10 % Доля гелия в испытательной смеси. |
| Контролируемый поток утечки | 3,2 × 10⁻⁵ Па·м³/с Количество газа, проходящего через негерметичность за единицу времени; это не процент погрешности. |
| Использование баллона 40 л при 15 МПа | Не менее 15 000 испытаний в описанной конфигурации Учитывают при согласовании состава и режима работы системы. |
Как читать единицы и показатели
Па, кПа и МПа — единицы давления: 1 кПа = 1 000 Па, 1 МПа = 1 000 000 Па. Па·м³/с — единица потока утечки. Время цикла указывается в секундах, концентрация и возврат гелия — в процентах.
Чувствительность измерительного прибора и порог приёмки изделия — разные величины. Критерий годности задаётся техническими требованиями на изделие. Испытательное давление и длительность цикла задают с учётом прочности и внутреннего объёма изделия.
Рабочие параметры, размеры камеры и оснастку подбирают по геометрии изделия, допустимому перепаду давления и требуемому производственному такту.
Видео работы
Рабочий цикл установки: подключение изделия, испытание и выгрузка.

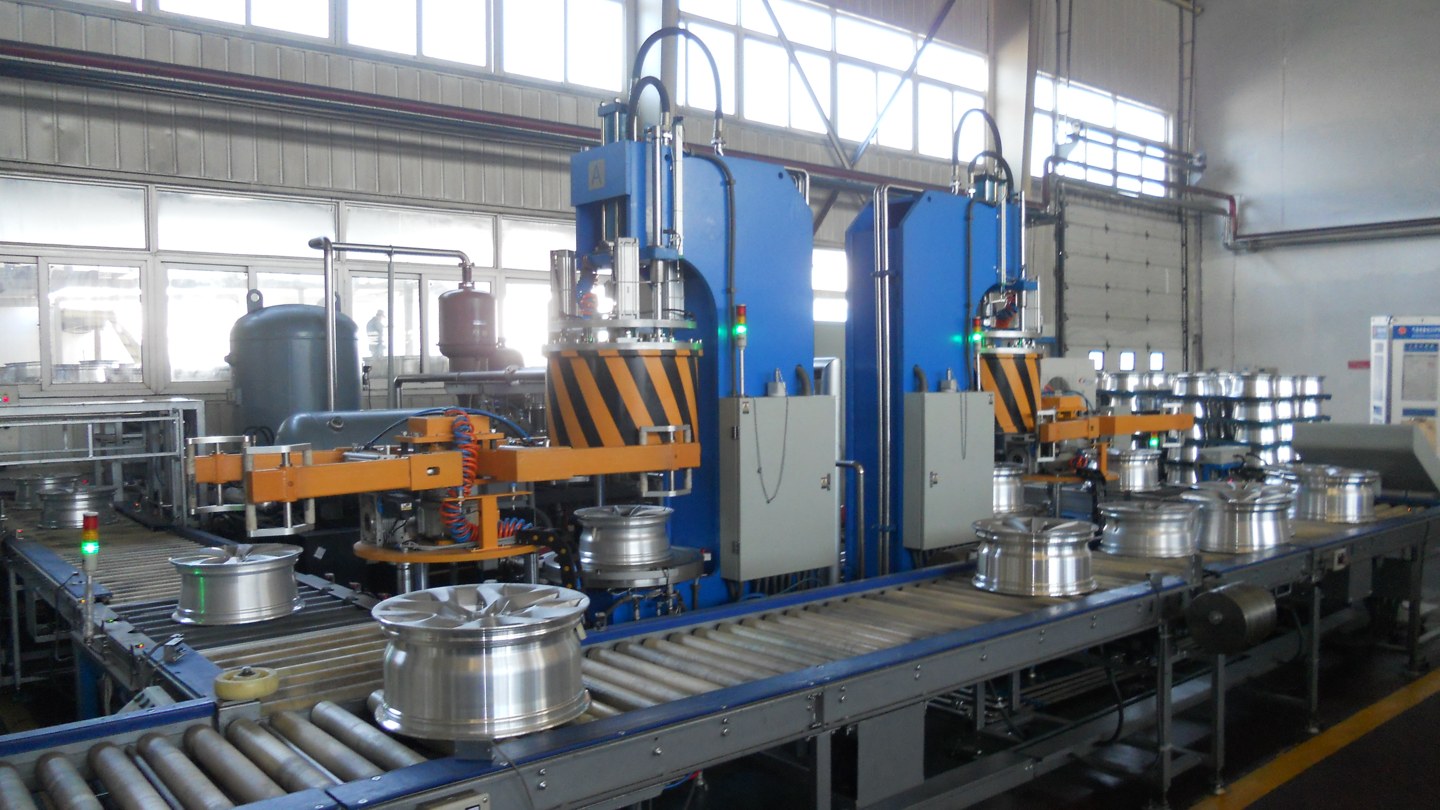

Испытательная оснастка и рабочие узлы установки
Эффективность в производстве
Измеряемый поток утечки даёт количественный критерий годности. Общая база рецептов упрощает работу с дисками разных размеров в одной производственной линии.
При оценке производительности учитывают полный цикл, включая загрузку, стабилизацию, контроль фона и повторные испытания. Проверку порога обнаружения и повторяемости проводят на изделиях и контрольных образцах в условиях приёмки.
Поставка, внедрение и обслуживание в России
Лаборатория контроля герметичности ЛИКЛАБ может поставить установку под задачи вашего производства, выполнить монтаж, пусконаладку, обучение персонала и сервисное обслуживание в России. Работа начинается с изделия и критерия годности: инженеры определяют схему подключения, режим испытания и состав оборудования.
- Анализ чертежей, материалов, внутренних объёмов и допустимых давлений.
- Разработка оснастки и рецептов; согласование такта и обмена данными с линией.
- Испытания образцов, проверка отклика на контрольную течь и повторяемости результата.
- Монтаж, настройка, приёмка на площадке и передача эксплуатационных инструкций.
Сервис включает диагностику течеискателя и вакуумной системы, обслуживание насосов и арматуры, замену уплотнений, проверку газового контура и настройку рецептов. После вмешательства проверяют фон, герметичность оснастки и отклик измерительного тракта.
Подбор установки
Для технического предложения направьте чертёж изделия, допустимую утечку и метод её нормирования, испытательное давление, требуемую производительность и условия размещения.
