Высоковакуумный пневматический угловой клапан GDQ-J40HGK-EH1D — высоковакуумный пневматический угловой клапан серии GDQ. Для этой позиции закреплён код заказа 4.1.2263-EH1D. Числовые пределы, фланцевое исполнение и материал уплотнения задаются в согласованной спецификации конкретного заказа.
Технические характеристики
| Параметр | Значение |
|---|---|
| Модель / исполнение | GDQ-J40HGK-EH1D |
| Код заказа | 4.1.2263-EH1D |
| Тип оборудования | Высоковакуумный пневматический угловой клапан |
| Серия клапана | GDQ |
| Привод | Пневматический |
| Исполнение | Угловое |
Назначение и применение
Высоковакуумный пневматический угловой клапан GDQ-J40HGK-EH1D — высоковакуумный пневматический угловой клапан серии GDQ. Для этой позиции закреплён код заказа 4.1.2263-EH1D.
Угловое исполнение совмещает запирающую функцию с изменением направления вакуумной магистрали. При компоновке учитывают ориентацию обоих портов, доступ к приводу и отсутствие нагрузки трубопровода на корпус клапана.
При подборе задают рабочее и предельное давление, требуемую проводимость или расход, номинальный диаметр и стандарт каждого присоединения, материал корпуса и уплотнения, температурный режим, допустимую ориентацию и состав рабочей среды. Параметры, отсутствующие в таблице карточки, включают в заказ только после их фиксации в спецификации.
Для пневматического привода в проекте отдельно закрепляют параметры и качество сжатого воздуха, схему пневмораспределителя, безопасное положение при потере питания, датчики конечных положений и межблокировки с насосами.
Монтаж выполняют на разгруженной и соосной магистрали. Уплотнительные поверхности защищают от ударов и частиц, соседние трубы устанавливают на собственные опоры, а вокруг привода оставляют место для подключения и обслуживания. До затяжки проверяют направление портов, доступ к крепежу и соответствие ответных фланцев.
Входной контроль включает сверку маркировки и комплектности, осмотр корпуса, портов и уплотнений, проверку хода привода без нагрузки и контроль сигналов положения. После монтажа проводят проверку герметичности, несколько циклов открытия и закрытия и испытание штатных межблокировок в составе установки.

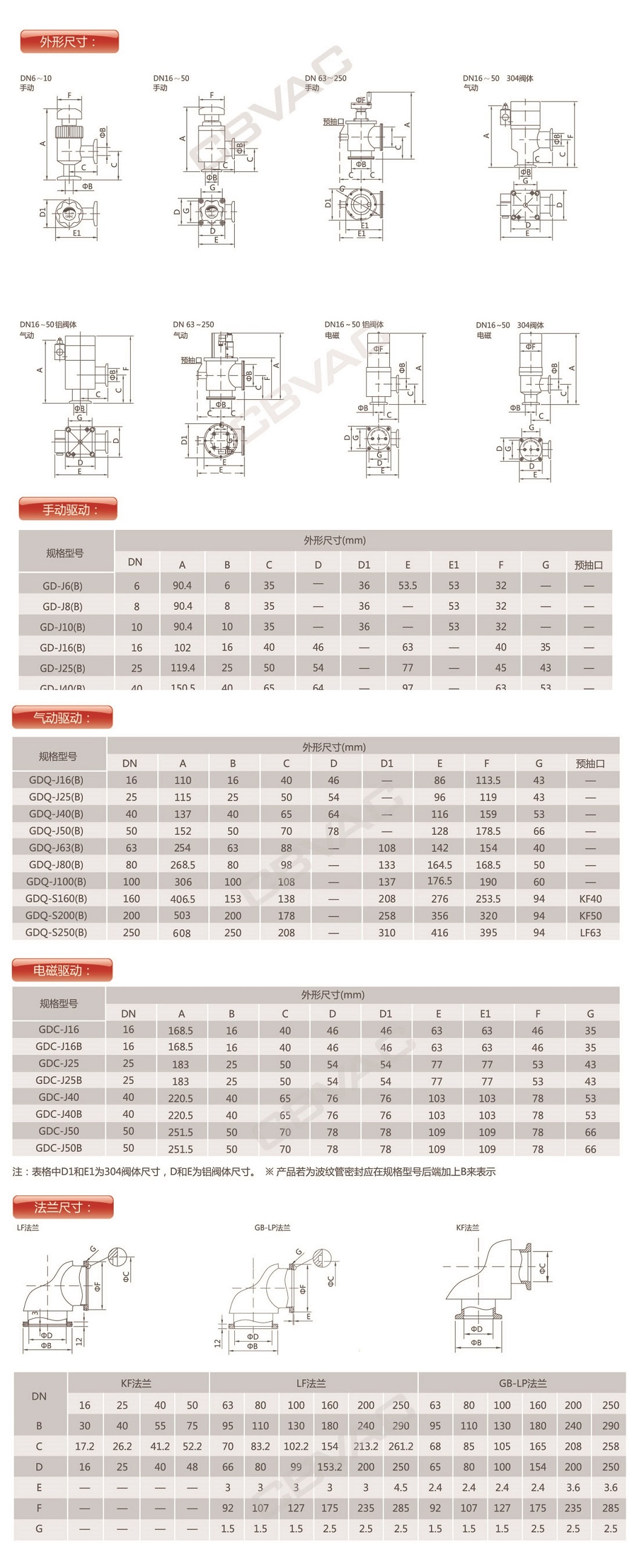

Размерная схема
Поставка и подбор
Лаборатория контроля герметичности Ликлаб организует поставку в Россию и помогает подобрать совместимые элементы вакуумного тракта. Для заявки укажите код 4.1.2263-EH1D, количество и параметры установки. Срок отгрузки с удалённого склада согласуется при оформлении заказа.
