Преобразователь Пирани для сервисных задач. Артикул MAA15‑00029. Перед заменой сверяем исполнение, электрическое подключение и совместимость прибора.
Характеристики и исполнение

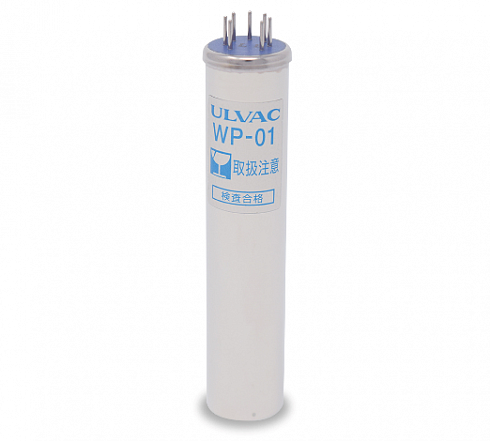

| Изделие / исполнение | ULVAC WP‑01 |
|---|---|
| Сведения об исполнении | Преобразователь Пирани для сервисных задач. Артикул MAA15‑00029. Перед заменой сверяем исполнение, электрическое подключение и совместимость прибора. |
Дополнительные технические данные модели или серии
Для параметров серии учитывайте обозначение конкретного исполнения в таблице.
| Параметр | Значение |
| Наименование | ULVAC WP-01 |
| Тип изделия | Низковакуумный преобразователь давления по принципу Пирани |
| Основное применение | Течеискатели ULVAC HELIOT, вакуумные печи ULVAC, аналитическое оборудование |
| Совместимость | Вакуумметры Пирани серии ULVAC SP и другие совместимые системы ULVAC |
| Состояние | Новый оригинальный товар |
| Характеристика | Значение |
| Диапазон измерения, Па | 4,0×10 -1 - 3,0×10 3 Па |
| Диапазон измерения, мм рт. ст. | 3,0×10 -3 - 22 мм рт. ст. |
| Диапазон измерения, мбар | 4,0×10 -3 - 3 мбар |
| Точность в диапазоне 5,1 - 760 Па | ±15% |
| Точность в диапазоне 10 - 1000 Па | ±30% |
| Точность в диапазоне 0,4 - 3000 Па | ±50% |
| Разрешающая способность | 1 мВ |
Назначение и принцип работы
Компонент выбирают для конкретного прибора или системы с учётом назначения и конструкции. Внешнее сходство не подтверждает совместимость. Сервисные узлы, фильтры и электрические детали имеют разные критерии подбора.
Как подобрать исполнение
Сверьте обозначение компонента, модель основного оборудования, размеры и присоединения. Для электрических деталей уточняют распиновку и питание; для фильтров — среду, проход и обслуживание. Подбор замены требует проверки документации и фактического узла.
Монтаж и обслуживание
Перед заменой отключите оборудование и приведите систему в безопасное состояние по руководству. После установки проверьте герметичность, электрические соединения и рабочие режимы. Зафиксируйте заменённую деталь и результаты проверки.
Проверка перед вводом в работу
Сопоставьте поставленное исполнение с согласованной спецификацией. Проверьте обозначение, присоединения и комплектность. Для вакуумного узла после сборки выполняют контроль герметичности в рабочей схеме; для измерительного прибора — проверку работоспособности и предусмотренную документацией метрологическую процедуру. Условия проверки и результат фиксируют в документах предприятия.
Описание модели, документы и материалы →
Связанные исполнения
- ULVAC IS‑BA1
- CBVAC · адсорбционная ловушка 25
- Защитный кофр Leaklab для течеискателя ZQJ
- Щуп Leaklab для масс-спектрометрического течеискателя — 5 м
- Щуп Leaklab для масс-спектрометрического течеискателя — 3 м
Подготовка технического предложения
Укажите количество, рабочую среду, условия процесса и обозначение ответного узла. Для замены приложите фотографию шильдика и присоединения. Ликлаб согласует исполнение и комплектность, подберёт совместимые компоненты и определит необходимые проверки перед вводом в эксплуатацию.
Запросить техническое предложениеПринцип измерения и совместимость
WP-01 — измерительная головка Пирани. Она работает вместе с совместимым электронным блоком; замена головки не означает замену всего вакуумметра. При подборе проверяют соединение, кабель и модель контроллера.
Поставка и техническая поддержка
Лаборатория контроля герметичности Ликлаб помогает подобрать исполнение, проверить присоединения и комплектность. Для заявки укажите наименование, количество и параметры установки. Отгрузка со склада в Санкт-Петербурге согласуется после проверки свободного остатка.
Параметры давления, температуры, электрической нагрузки и ресурса, отсутствующие в таблице, определяются паспортом конкретного исполнения.
Запросить поставкуВсе складские позицииСменные измерительные системы
Технический лист PDF
Скачать: ULVAC WP‑01 — описание, характеристики и фотографии (PDF)
Учебная анимация · 48 секунд
Как измеряют давление в вакууме
Учебная анимация объясняет прямое и косвенное измерение давления в вакууме. Показаны деформация мембраны, теплообмен чувствительного элемента и ионизация газа. Разобраны выбор рабочего диапазона, зависимость от состава газа, установка датчика и интерпретация сигнала. Схемы помогают понимать показания вакуумметров; они не воспроизводят конкретную модель и не содержат результатов измерений.
Схема объясняет принцип работы. Конструкция и характеристики конкретного изделия приведены в таблицах этой страницы. Ролик без звука; пояснения даны на русском языке.
Текстовое пояснение к ролику
Давление измеряют разными способами Прямые методы используют механическое действие давления. Косвенные — свойства разреженного газа, связанные с его плотностью.
Мембрана преобразует давление в перемещение Перепад давления деформирует мембрану. Электрическая схема преобразует деформацию в измерительный сигнал.
Пирани измеряет теплообмен с газом Нагретый элемент отдаёт тепло газу. Его температура или мощность нагрева связаны с давлением и составом газа.
Ионизационный метод регистрирует ионы Электроны ионизируют молекулы газа. Измеренный ионный ток связан с давлением; чувствительность зависит от газа и конструкции датчика.
Выбирают диапазон и учитывают состав газа Один метод не охватывает все условия измерения. Для газозависимых датчиков применяют предусмотренную изготовителем калибровку или поправку.
Датчик измеряет давление в месте установки Проверяют единицы, диапазон и состояние датчика. Проводимость присоединения и поток газа могут создавать разность давлений между датчиком и камерой.
