Испытания цистерн и ёмкостей на герметичность по ДОПОГ

Проверка корпуса, отсеков и арматуры цистерны с регистрацией условий испытания и оформлением протокола. Лаборатория контроля герметичности ЛИКЛАБ предлагает подготовку программы и проведение контроля цистерн и ёмкостей манометрическим методом с использованием воздуха. Для цистерн, перевозящих опасные грузы, состав работ согласуется с требованиями ДОПОГ и документацией конкретного объекта.

До начала работ определяем, нужен ли отдельный производственный контроль, проверка после ремонта или испытание в составе официального освидетельствования. От этого зависят программа, исполнительные документы и участие инспекционного органа.

Что проверяется по ДОПОГ

В главе 6.8 ДОПОГ разделены утверждение типа, первоначальные, периодические, промежуточные и внеочередные проверки. Для промежуточной проверки пункт 6.8.2.4.3 предусматривает испытание герметичности корпуса вместе с оборудованием и проверку исправной работы оборудования. У многосекционной цистерны каждый отсек испытывается отдельно. Результаты официальных проверок оформляет предусмотренный ДОПОГ инспекционный орган: это установлено пунктом 6.8.2.4.5.

Протокол отдельного контроля герметичности не заменяет утверждение типа цистерны, испытание прочности или полный комплект документов для её допуска к перевозке опасных грузов. Объём участия лаборатории и пригодность выбранного способа подтверждают до назначения работ. Для стационарных ёмкостей применимость ДОПОГ не возникает только из-за сходства конструкции с транспортной цистерной.

Как выбирается испытательное давление

Давление назначают по паспорту, разрешённому режиму эксплуатации, конструкции корпуса, оборудованию цистерны и применимым требованиям. В пункте 6.8.2.4.3 предусмотрены разные условия: при газовом испытании цистерн для жидкостей или гранулированных и порошкообразных веществ — не менее 25 % максимального рабочего давления и не менее 20 кПа избыточного давления. Для цистерн с дыхательными устройствами и защитой от пролива при опрокидывании действует отдельное правило выбора по статическому давлению. Поэтому значение 0,2 бар нельзя автоматически назначать любой цистерне.

До подачи воздуха проверяют, что выбранный режим допустим для всех частей испытательной границы. При расхождении нормативного режима с данными паспорта вопрос решают с изготовителем и инспекционным органом; давление самовольно не повышают.

Подготовка цистерны к контролю

1. Идентификация. Получаем паспорт, сведения о типе цистерны, заводской номер, чертёж отсеков, перечень перевозимых веществ и историю ремонта.
2. Очистка и допуск. Цистерну освобождают от продукта, очищают и дегазируют. Для объекта после нефтепродуктов до подачи воздуха подтверждают безопасное состояние по установленному порядку, включая необходимый газоанализ. Работы с остатками горючих веществ не начинают.
3. Границы испытания. На схеме отмечаем корпус, люки, патрубки, донные клапаны, соединения и оборудование, входящие в проверку. Для каждого отсека задаём отдельную испытательную границу.
4. Арматура. Согласуем положение клапанов, временные заглушки и порядок обращения с дыхательными и предохранительными устройствами. Их отключение или замена допускаются только по утверждённой процедуре с последующим восстановлением и проверкой.
5. Условия измерения. Обеспечиваем устойчивую температуру, доступ к точкам контроля, безопасную зону и возможность управляемого сброса давления.

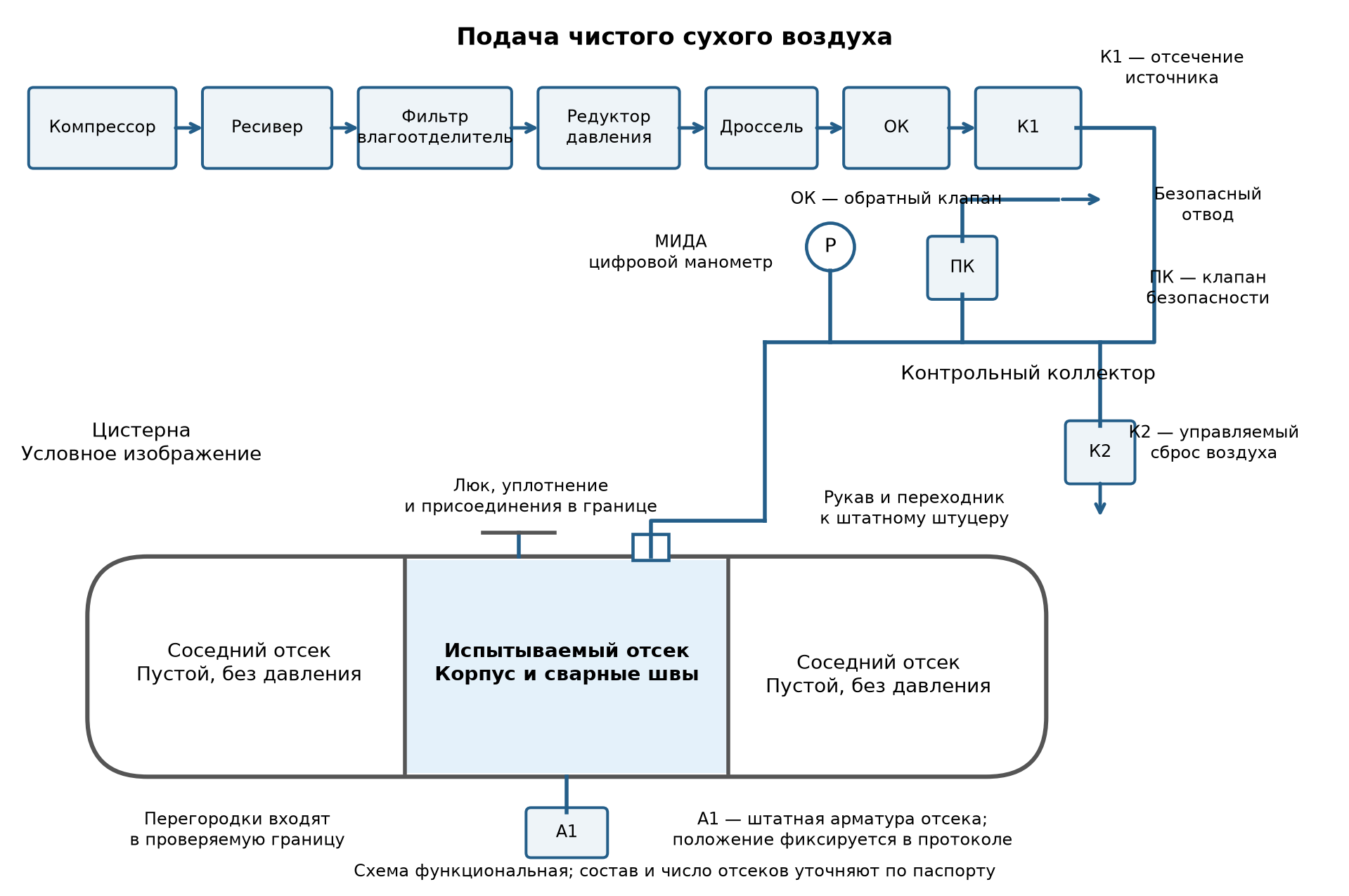

Стенд и схема подключения

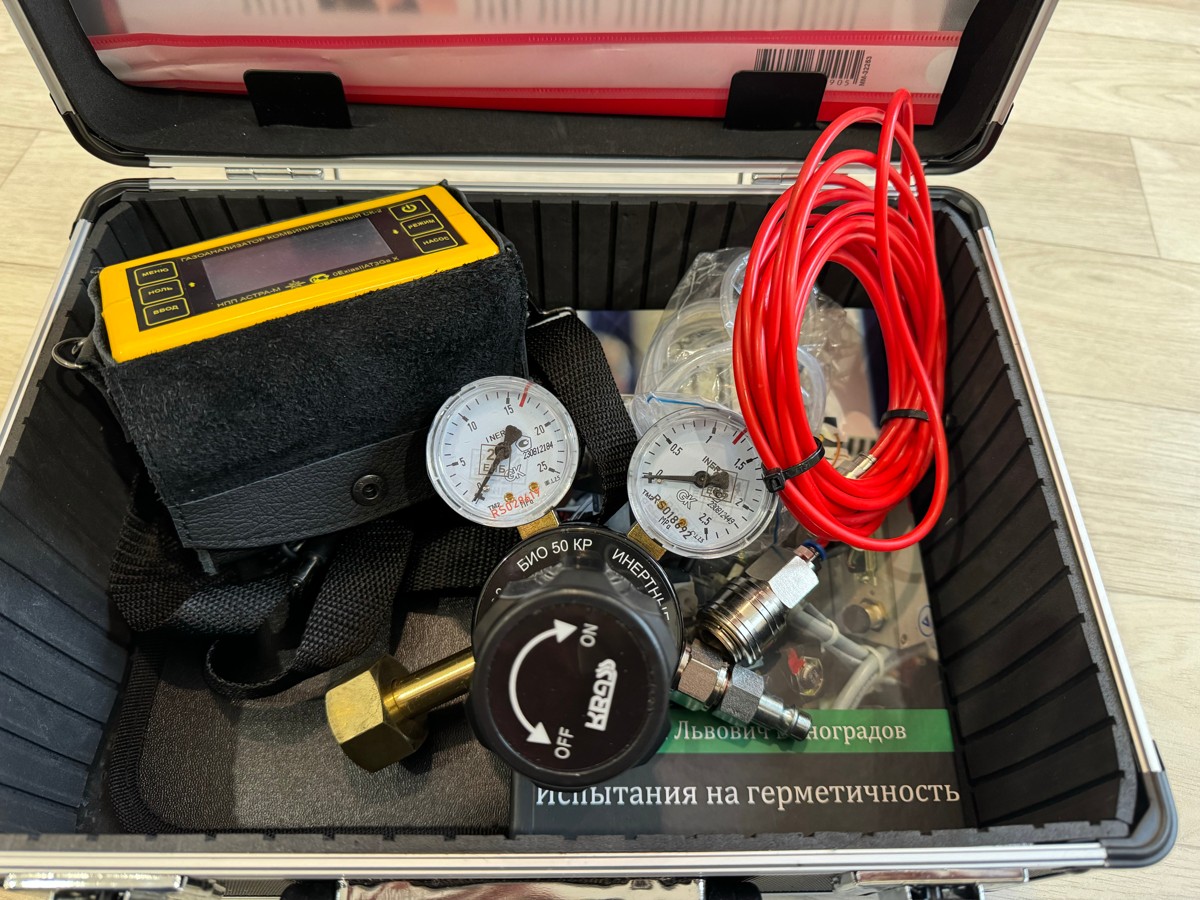

Используются компрессор с подготовкой воздуха, фильтр и влагоотделитель, регулятор давления, запорная арматура, обратный клапан, соединительные линии и переходники с допустимым рабочим давлением. Давление регистрируется поверенным высокоточным цифровым манометром МИДА либо другим согласованным средством измерений подходящего диапазона. Модель, заводской номер, характеристики и сведения о поверке фиксируются в программе и протоколе для конкретной работы.

Порядок манометрического испытания воздухом

1. Проверяем стенд. Осматриваем соединения и убеждаемся в герметичности испытательной обвязки. Проверяем средства измерений и работу защитных устройств.
2. Подаём давление. Воздух подаётся плавно, с непрерывным наблюдением за давлением. После достижения установленного значения подающая линия изолируется; наличие подпитки при измерительной выдержке исключается.
3. Стабилизируем условия. Ожидаем уменьшения влияния нагрева при заполнении и температурного выравнивания. В предлагаемой программе предусмотрена предварительная стабилизация не менее 15 минут; при необходимости её продлевают. Одного истечения времени для признания условий стабильными недостаточно.
4. Регистрируем выдержку. Для предлагаемой программы начальная измерительная выдержка составляет 30 минут после стабилизации. При автоматической регистрации предлагается шаг 10 секунд, при ручной — не реже одной минуты. Это параметры предлагаемой программы, а не универсальные сроки из ДОПОГ: окончательную выдержку и частоту записи согласуют с учётом объёма, чувствительности и применимого документа.
5. Оцениваем результат. Сопоставляем изменение давления с температурой, атмосферным давлением, возможным изменением объёма и характеристиками стенда. При необходимости дополняем измерение предусмотренным программой контролем соединений и оборудования.
6. Завершаем работу. Управляемо сбрасываем давление, подтверждаем его отсутствие, отсоединяем стенд и восстанавливаем штатную комплектацию объекта.

Когда герметичность можно подтвердить

До испытания устанавливают допустимый показатель и правило принятия решения. Для манометрической оценки рассчитывают скорректированное падение давления и неопределённость. При согласованной защитной полосе положительное заключение возможно, когда сумма скорректированного падения и расширенной неопределённости не превышает допустимого падения.

Отсутствие видимого изменения показаний не означает «нулевую утечку»: результат ограничен чувствительностью метода. Рост давления тоже не доказывает герметичность — необходимо исключить нагрев, подпитку и ошибки измерения. Без согласованного критерия лаборатория может сообщить измеренные значения, но не обоснованное заключение о соответствии.

Что включается в протокол

• Идентификация цистерны и отсека, дата и место работ, границы контроля.
• Согласованная программа, нормативная основа, схема и испытательная среда.
• Давление, стабилизация, выдержка, температурные условия и исходные показания.
• Применённые приборы, сведения о поверке и проверке измерительной системы.
• График давления при наличии регистрации, расчёт поправок и оценка неопределённости.
• Критерий приёмки, результат по каждому отсеку, отклонения от программы и ответственные исполнители.

Нормативная основа

Официальный комплект ДОПОГ 2025, ЕЭК ООН: главы 6.8.2.3, 6.8.2.4 и 6.8.2.6. Для испытаний и проверок металлических транспортных цистерн применяется EN 12972; перед работами уточняют редакцию, указанную в применимой нормативной документации. Официальная карточка DIN EN 12972:2024-09 указывает европейский текст EN 12972:2018+A1:2024. Дополнительно используются паспорт, конструкторская документация, документация изготовителя и согласованное задание.

Перед заключением договора проверяются актуальная область аттестации лаборатории, её применимость к объекту и методу, квалификация исполнителей и действительность поверки приборов. Дата «1 сентября 2026 года» не используется как самостоятельное основание для назначения испытаний без ссылки на конкретный нормативный акт.

Заказать подготовку программы

Направьте паспорт и схему цистерны, объём отсеков, перечень веществ, допустимое давление, сведения о последнем освидетельствовании и требование к результату. По этим данным уточним состав работ, схему стенда и участие инспекционного органа.
