Испытание водозащитных мембран водой с помощью HW-Leaklab.
Смартфоны стали частью повседневной жизни. От них ожидают исправной работы не только в чистых и упорядоченных жилых и рабочих помещениях, но и в самых разных условиях. Даже в неблагоприятной среде устройство должно сохранять работоспособность и не получать повреждений. Это повышает требования к его конструкции. Поскольку вода встречается практически повсюду, отдельные компоненты смартфона нуждаются в защите.
Производители существенно повысили характеристики устройств. Многие современные смартфоны имеют защиту от воды: в зависимости от исполнения они могут выдерживать погружение либо предотвращать попадание брызг внутрь. Одно из распространённых конструктивных решений — водозащитная воздухопроницаемая мембрана.
Благодаря своей структуре и свойствам такие мембраны помогают защищать смартфон от дождя и снега и обеспечивать нормальную эксплуатацию потребительской электроники и конечных устройств. Но как определить, соответствует ли водозащита мембраны установленным требованиям? Hirays приводит пример испытания мембраны смартфона с непосредственным воздействием воды.
Прибор и заявленные показатели

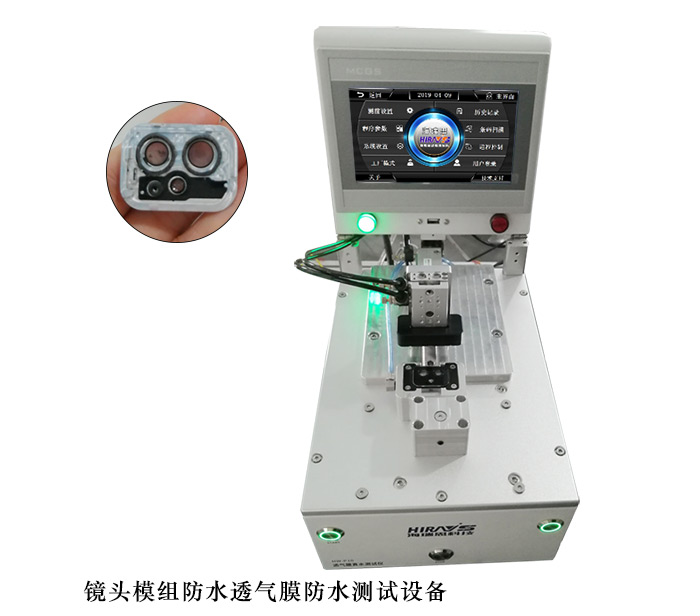

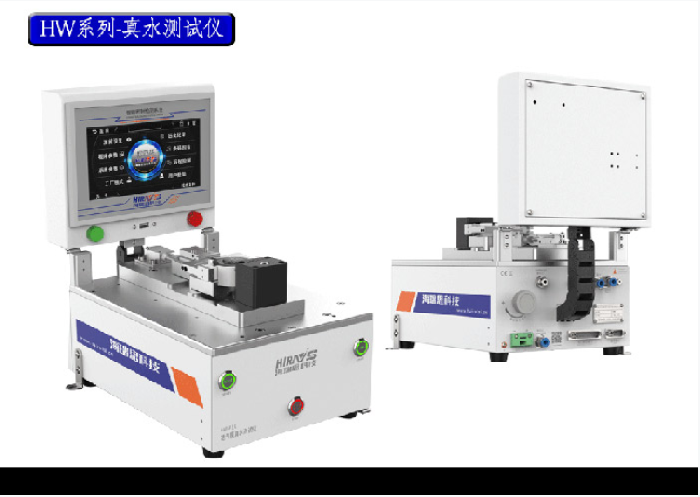

Hirays разработал прибор HW для испытания водозащитных воздухопроницаемых мембран водой. В каталоге Leaklab он обозначается HW-Leaklab. Основные приведённые в данном варианте применения — проверка герметичности мембран часов и смартфонов. Производитель указывает время проверки 5–7 с и разрешение до 1 Па/с. Разработка технологических приёмов и конструкции направлена на соблюдение требований к качеству и контроль затрат заказчика.
Порядок проверки

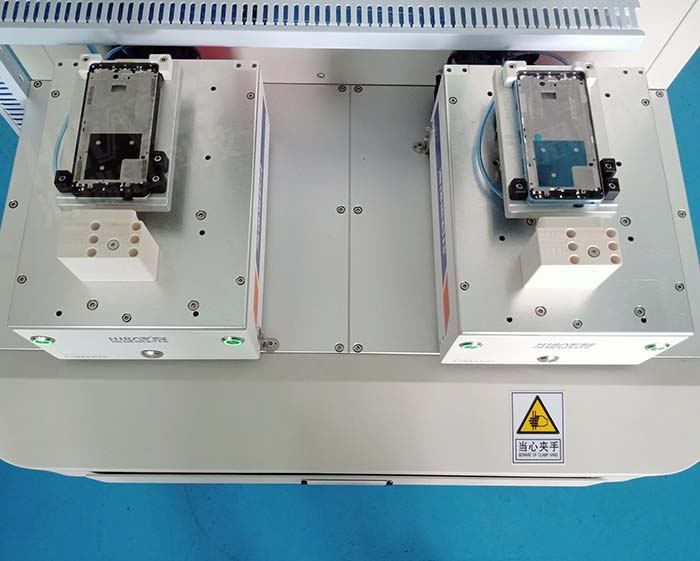

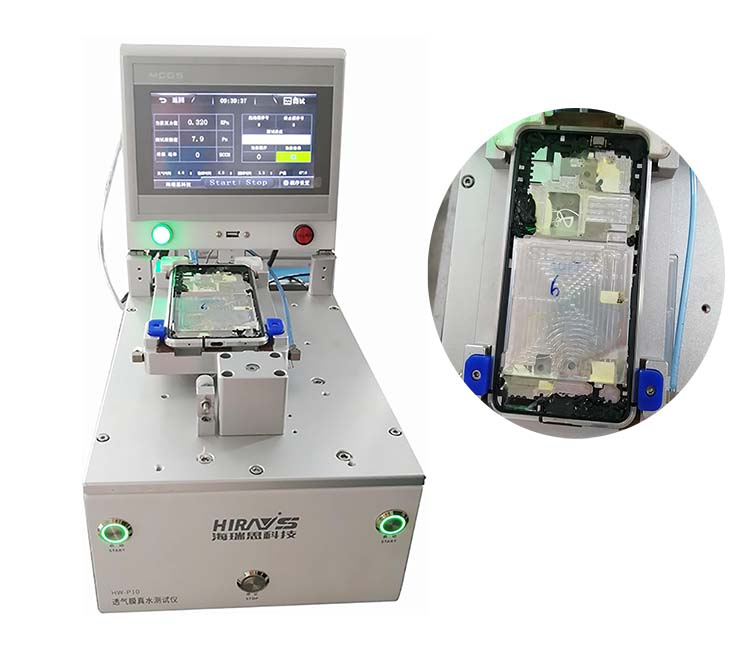

Программу испытания и испытательное давление заранее задают с учётом проверяемого изделия. Изделие устанавливают в испытательную оснастку и нажимают кнопку запуска. Если мембрана смартфона исправна, вода, подаваемая из выходного отверстия прибора, не проходит через неё. При дефекте вода проходит через мембрану. Если мембрана установлена на часах с нарушением качества приклеивания, утечка также может возникнуть по месту её крепления.
Hirays сообщает о наличии специализированной команды разработчиков, производственного и испытательного оборудования и опыта в области приборов HW для проверки водой. По заявлению компании, эти ресурсы поддерживают качество оборудования. Испытания с помощью HW позволяют проверять водозащиту мембран смартфонов с учётом предполагаемых условий эксплуатации.
Особенности применения
Заявленные параметры — 5–7 с и 1 Па/с. Полный производственный такт, испытательное давление, метод проверки разрешения и критерий годности устанавливают для конкретного изделия. Па/с — паскаль в секунду, единица скорости изменения давления; её нельзя автоматически приравнивать к объёмному расходу утечки. Упоминание водозащиты не подтверждает определённую степень IP и не заменяет испытание по согласованной методике.
