Стенды контроля герметичности Ликлаб СГК

Для решения задачи контроля герметичности изделий и вакуумных установок предлагаем вам использование стендов контроля герметичности СГК. Системы индивидуально комплектуются и собираются на базе современных и надежных течеискателей, вакуумных насосов, датчиков давления. Установки снабжаются комплектами для обдува гелием или щупами для течеискателей.

Для обеспечения метрологической точности работы стендов контроля герметичности проводится аттестация стендов. Аттестация испытательного оборудования – определение нормированных точностных характеристик испытательного оборудования, их соответствия требованиям нормативно-технической документации и установление пригодности этого оборудования к эксплуатации (ГОСТ 16504-81).

Компоновка стенда и рабочего места

При согласовании стенда полезно разделить задачу на три части: подключение изделия, размещение измерительного оборудования и действия оператора. На общем виде должны быть понятны рабочая зона, пути соединительных линий, доступ к органам управления и место для принадлежностей.

Фотографии показывают передвижную установку и течеискатель рядом с камерной оснасткой. Это примеры компоновки оборудования, а не подтверждение комплектации конкретного исполнения СГК из таблицы. Для подготовки проекта укажите габариты изделия, доступные присоединения, предполагаемую последовательность операций и требуемую форму регистрации результата.

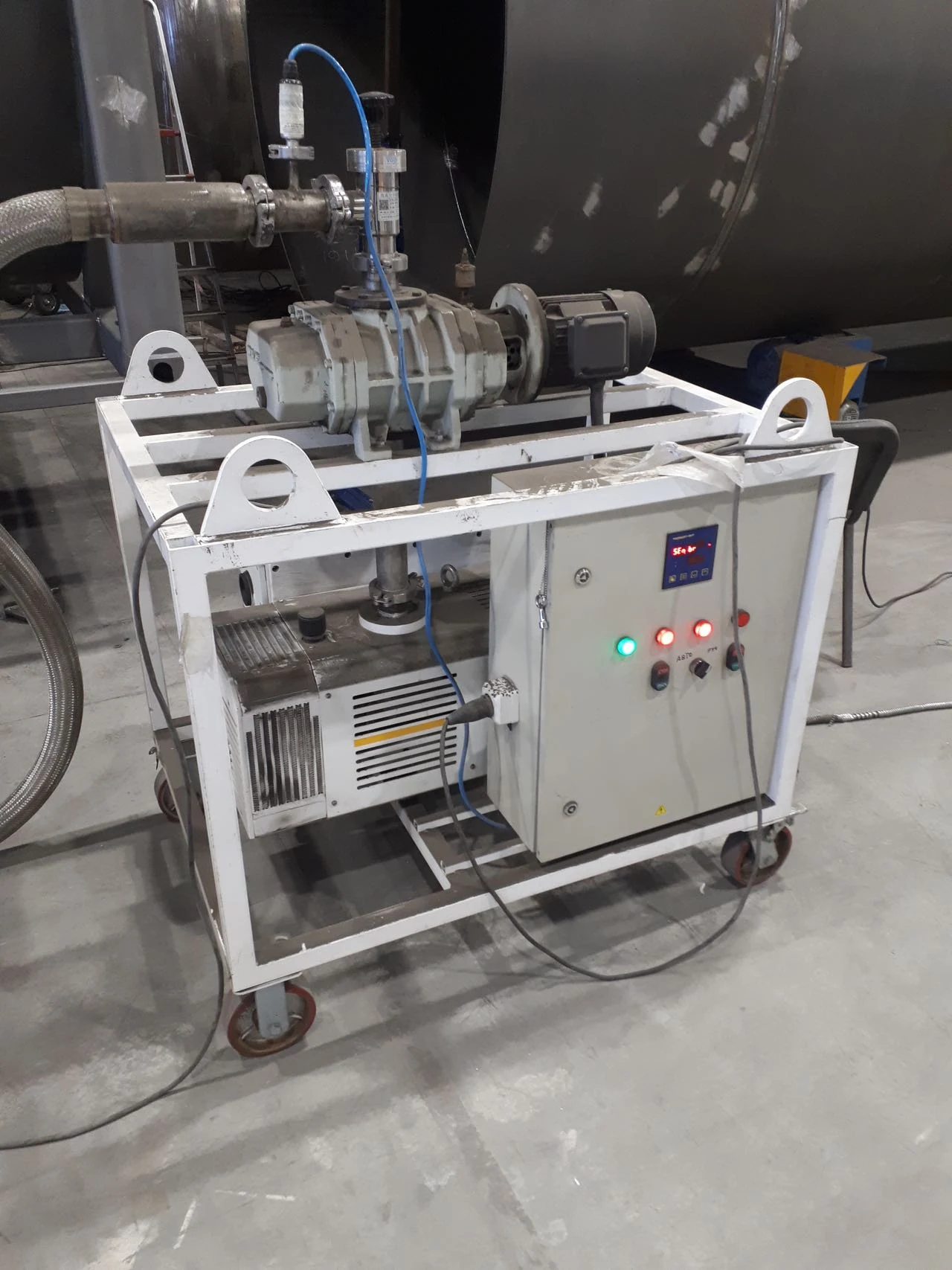

Вакуумное оборудование и шкаф управления на передвижной раме.

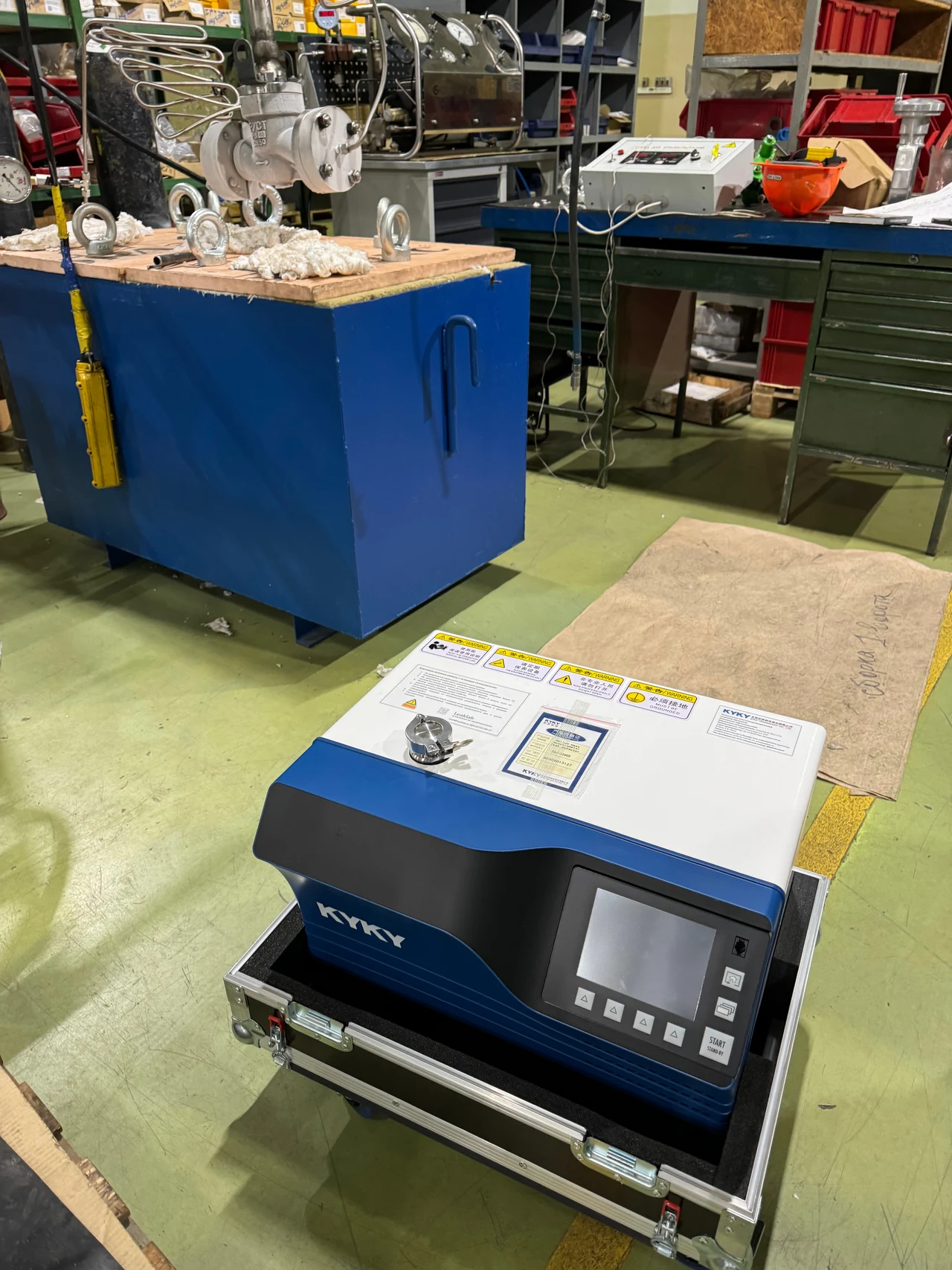

Гелиевый течеискатель рядом с камерной оснасткой на рабочем участке.

По теме: Стенды контроля герметичности способом гелиевой камеры, вакуумной камеры, щупа, обдува гелием, пневматическим и опрессовки · Проектирование рабочего места контроля герметичностиустановка контроля герметичности

Наименование	Артикул	Комплектация
Стенд контроля герметичности универсальный	СКГ–У	Течеискатель масс-спектрометрический Комплект для обдува гелием КОГ Щуп для течеискателя Щ-5М-КФ25 Фильтр вакуумный ФВ-2КФ25-5Л/С Кофр защитный на колесах К-ТИ Комплект для калибровки течеискателя: течь Гелит-1, включая поверку, переходник KF-25 для течи, клапан ручной на высокий вакуум KF-25, хомут с центрирующим кольцом и витоновых уплотнением
Стенд контроля герметичности способом обдува	СКГ–О	Течеискатель масс-спектрометрический Комплект для обдува гелием КОГ Фильтр вакуумный ФВ-2КФ25-5Л/С Кофр защитный на колесах К-ТИ Комплект для калибровки течеискателя: течь Гелит-1, включая поверку, переходник KF-25 для течи, клапан ручной на высокий вакуум KF-25, хомут с центрирующим кольцом и витоновых уплотнением
Стенд контроля герметичности способом щупа	СКГ–Щ	Течеискатель масс-спектрометрический Щуп для течеискателя Щ-5М-КФ25 Фильтр вакуумный ФВ-КФ25 Кофр защитный на колесах К-ТИ Течь для режима щупа ВКТ

Аттестация испытательного оборудования при испытаниях на герметичность масс-спектрометрическим методом проводится на соответствие нормативным документам, применяемым при испытаниях на предприятиях различных отраслей промышленности. Наиболее распространёнными нормативными документами при испытаниях на герметичность масс-спектрометрическим методом являются ГОСТ Р 50.05.01-2018, ГОСТ 33257-2015, ОСТ 5.0170-81, ПНАЭ Г-7-019-89.

По результатам аттестации испытательного оборудовании оформляется протокол. При положительных результатах аттестации на основании протокола аттестации оформляется аттестат в соответствии с формой, приведенной в ГОСТ Р 8.568-2017.

В результате проведения аттестации испытательного оборудования существенно повышается качество проведения испытаний готовой продукции на предприятиях. Определение метрологических характеристик испытательного оборудования и контроль характеристик в процессе испытаний сокращают возможность принятия ошибочного решения в отношении испытуемых объектов.
