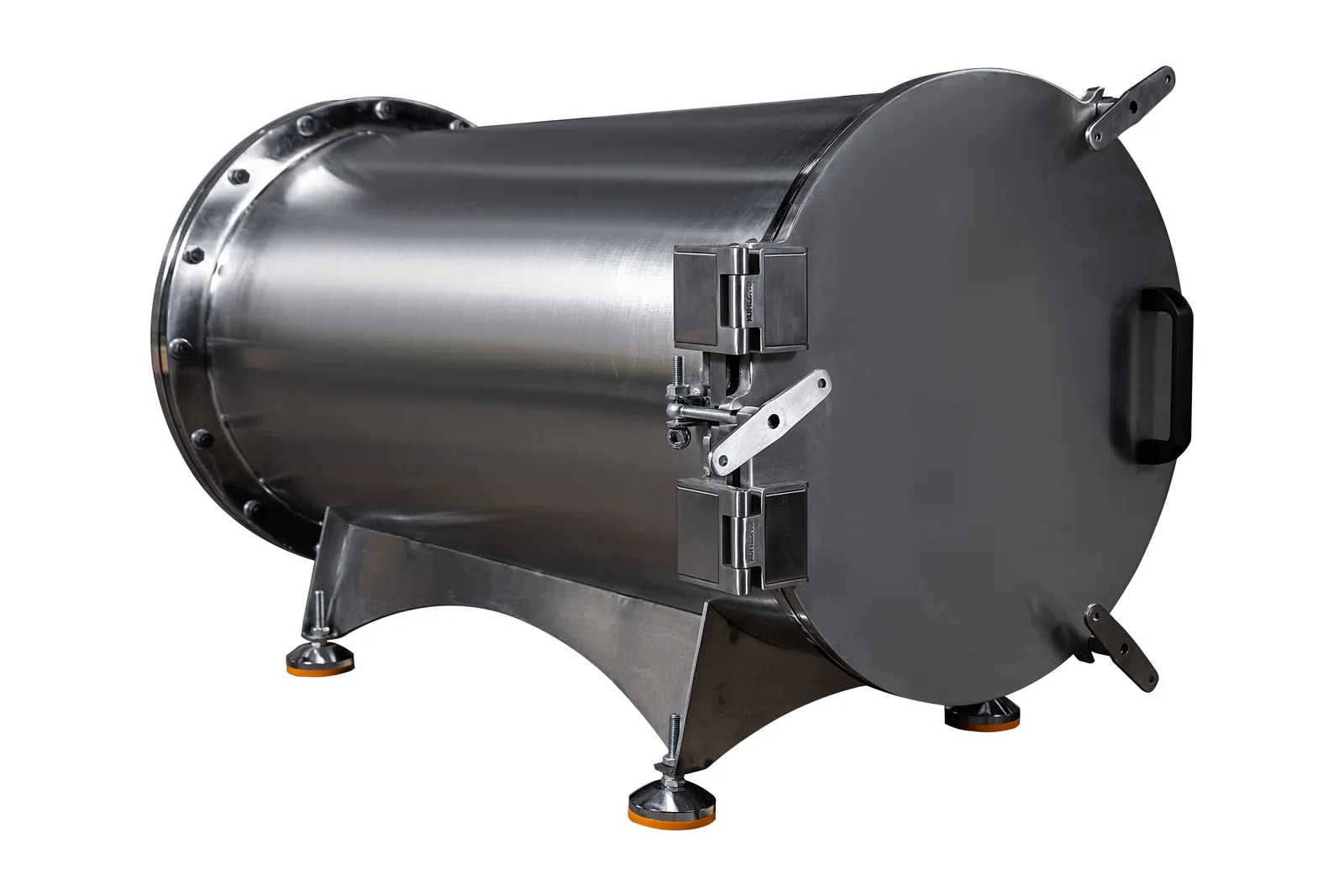

Вакуумная испытательная камера Ликлаб D500 L1000

Готовая камера изготовлена. Высоковакуумную комплектацию, дополнительные вводы и условия поставки согласуем под задачу.

Давление 10⁻⁶ Па и ниже относится к высоковакуумному исполнению в составе подготовленной системы. Итоговый результат зависит от комплектации, чистоты поверхностей, газовой нагрузки и режима подготовки; его подтверждают испытанием конкретной камеры. Фотографии ниже показывают готовую камеру и стенд контроля натекания на этапе изготовления.

Конструкция: рабочее пространство и высоковакуумные соединения

Обозначение D500 L1000 задаёт два основных размера: диаметр 500 мм и эффективную длину 1000 мм. Такое рабочее пространство позволяет размещать протяжённые образцы, испытательную оснастку, узлы приборов и технологические приспособления. При подборе учитывают не только габариты изделия, но и место для его крепления, подключения датчиков, подвода энергии и свободного доступа через загрузочный люк.

Геометрический объём цилиндра рассчитывается по формуле:

V = πD²L / 4 ≈ 0,196 м³ ≈ 196 л.

Это расчёт по указанным размерам, а не результат измерения внутреннего объёма. Для оценки натекания используют фактический свободный объём: учитывают торцевые полости, присоединённые патрубки и измерительные линии, затем вычитают объём образца и оснастки. При большом внутреннем оснащении разница становится существенной.

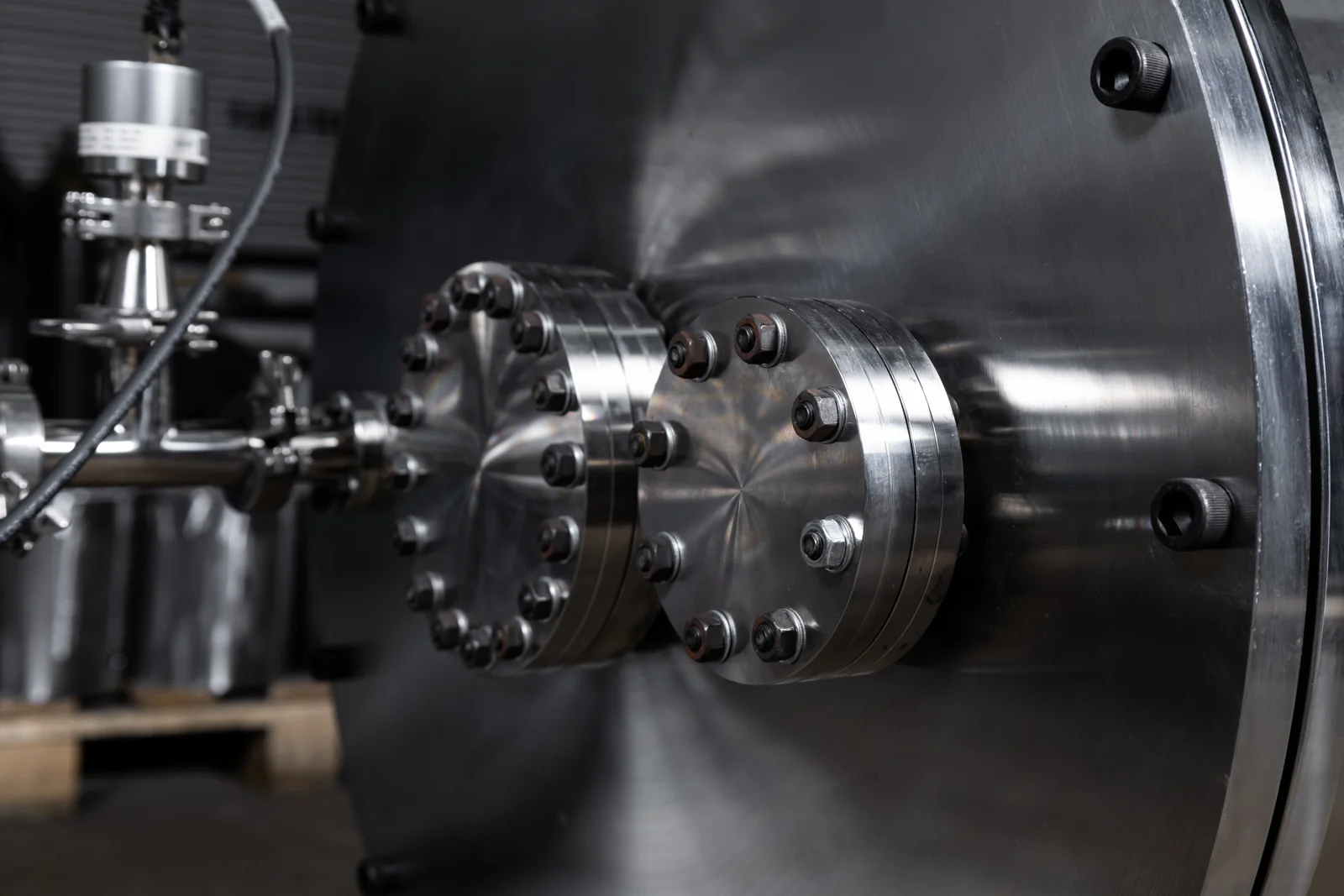

Высоковакуумное исполнение предусматривает фланцевые соединения CF с медными уплотнениями. В соединениях этого типа уплотняющие кромки фланцев деформируют металлическую прокладку при затяжке. Такой принцип широко используется в системах глубокого вакуума. Конкретные размеры портов, допустимый прогрев и состав уплотнений задаются конструкцией; применение CF к портам само по себе не определяет конструкцию уплотнения загрузочного люка. Техническое описание соединений CF — Kurt J. Lesker.

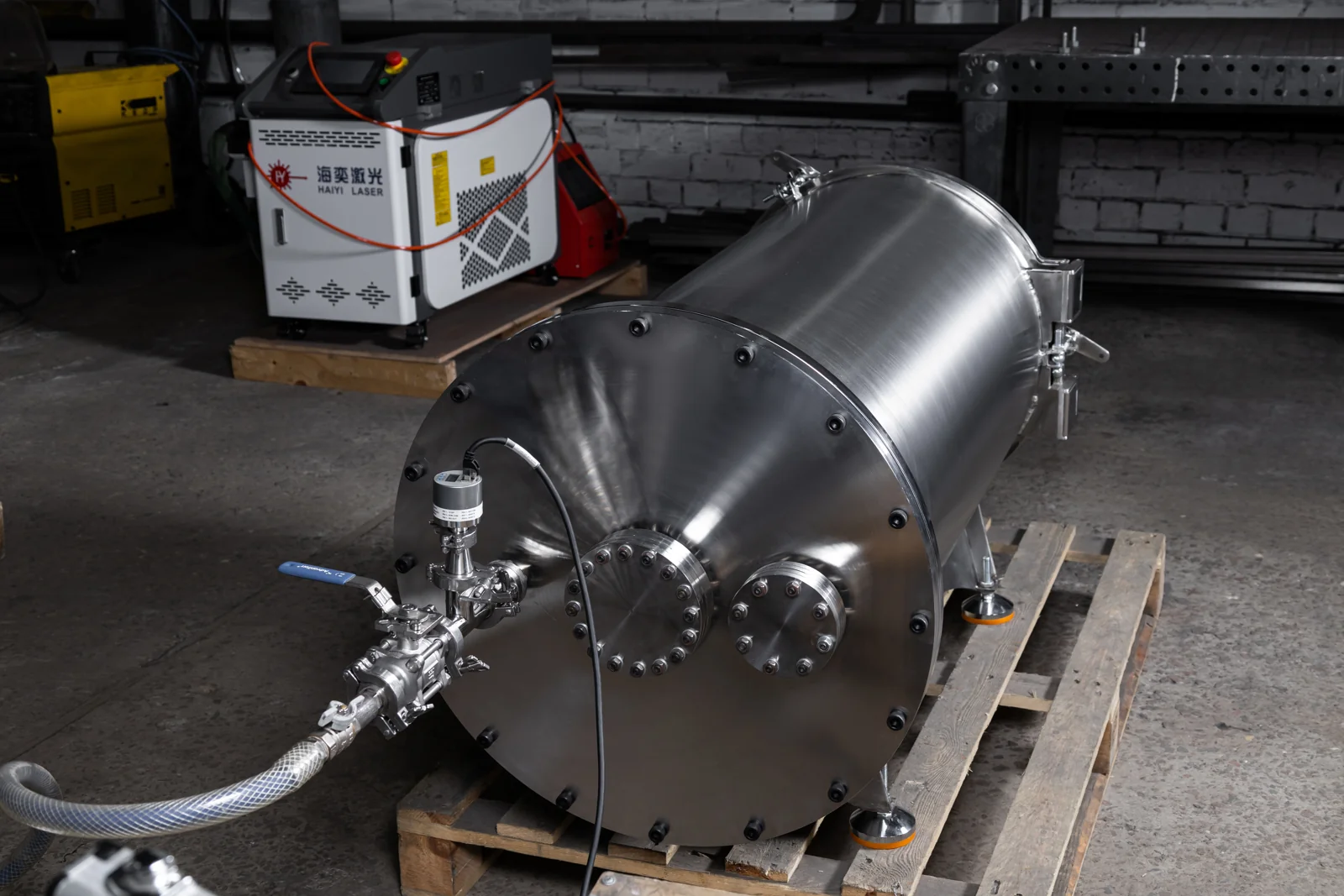

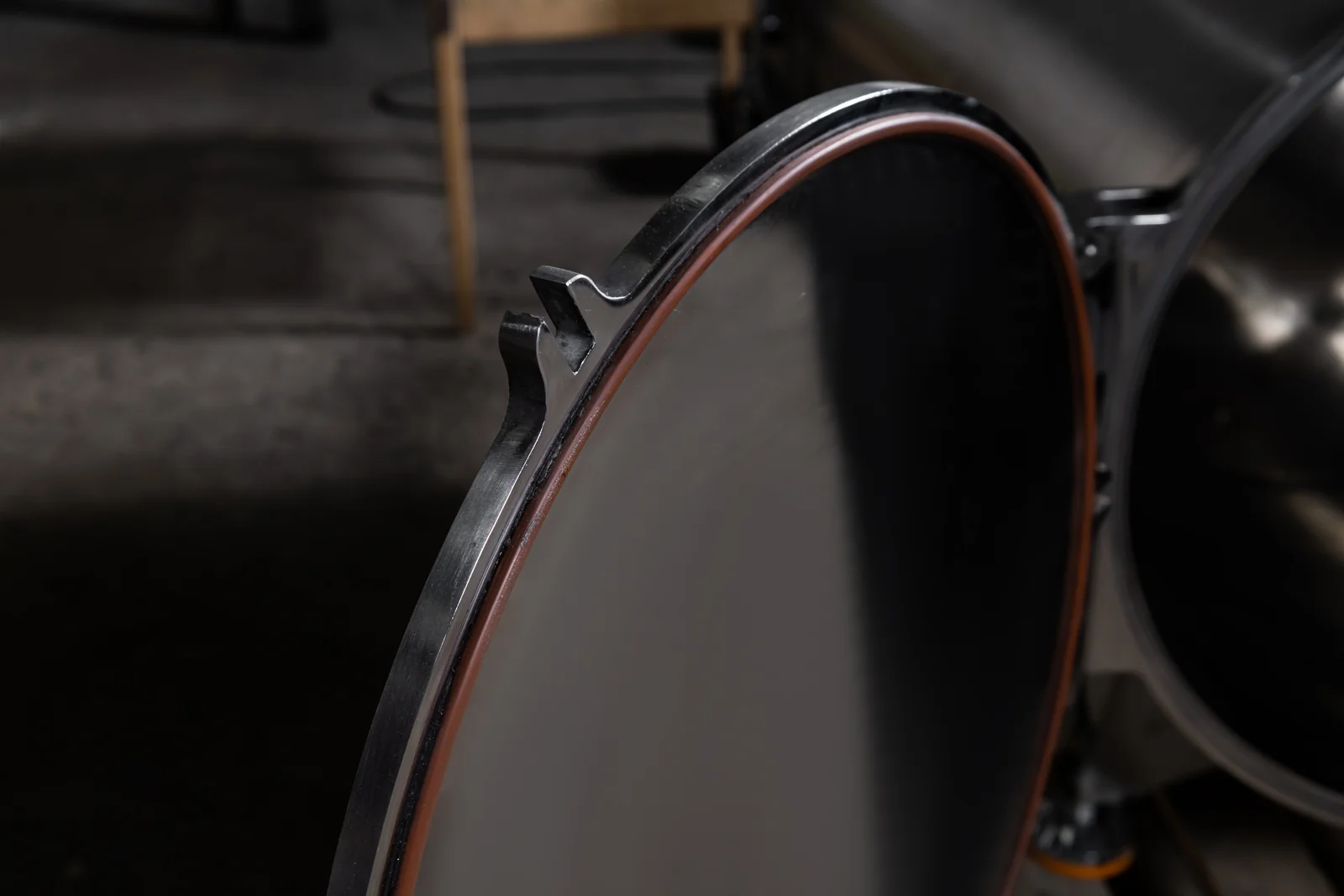

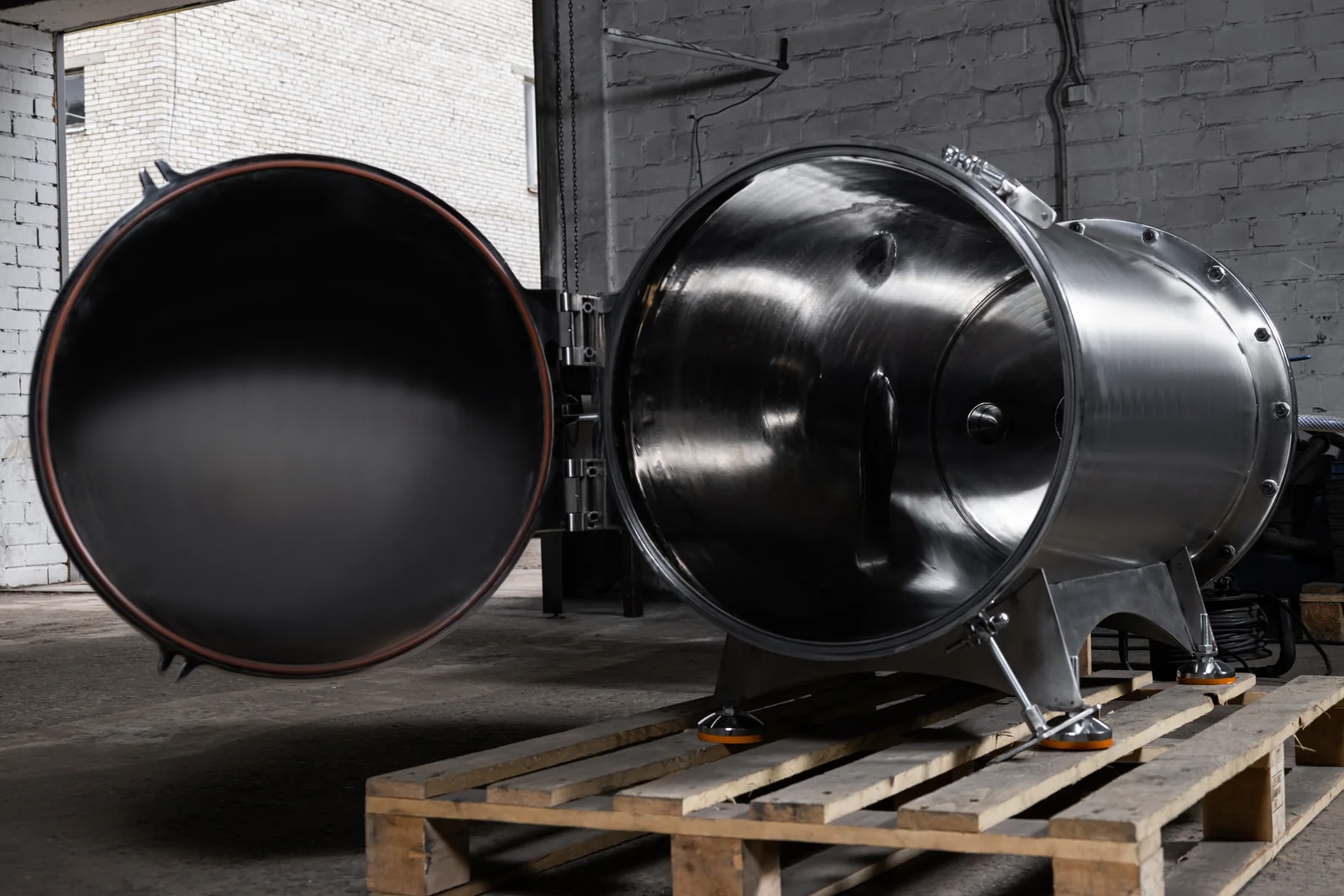

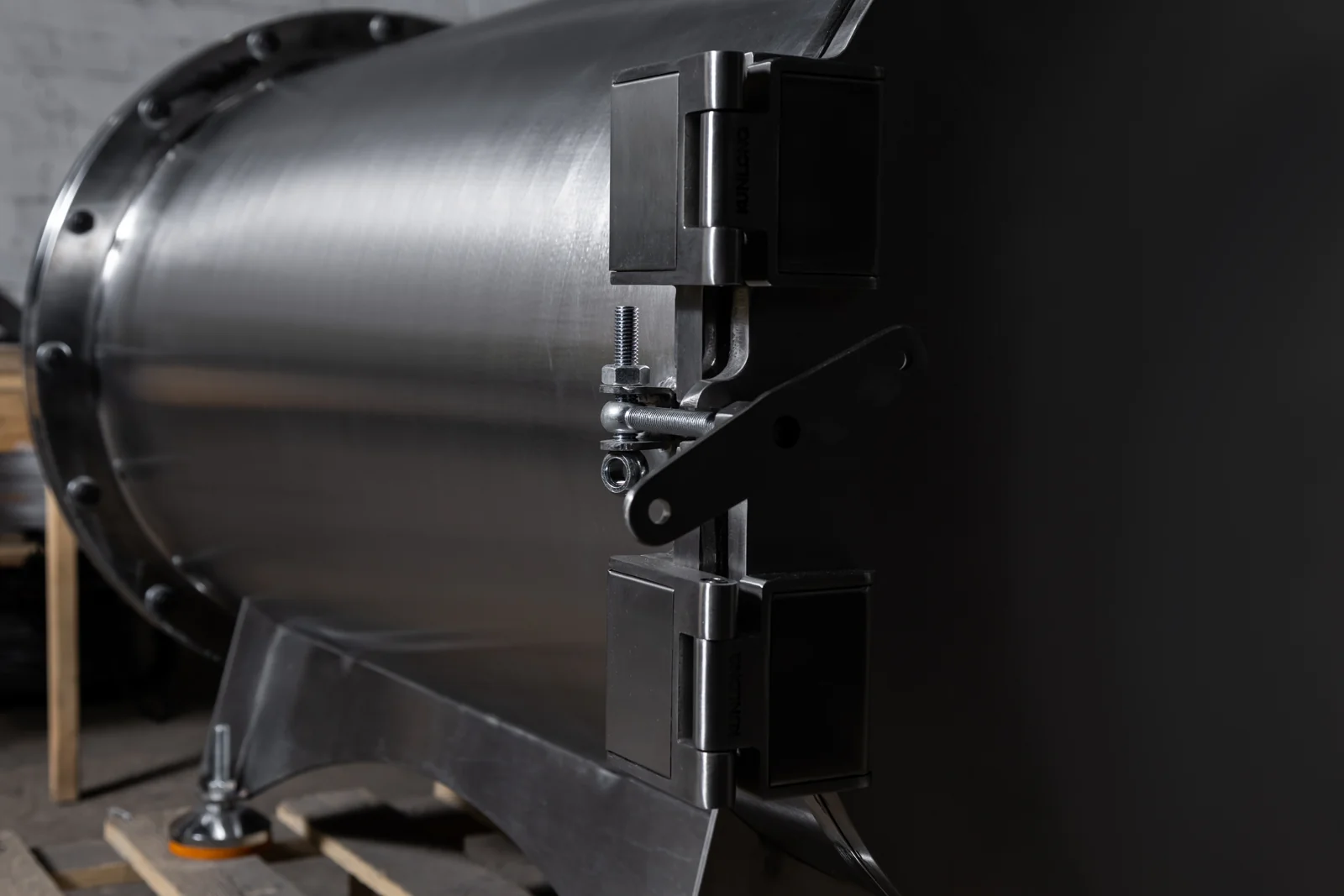

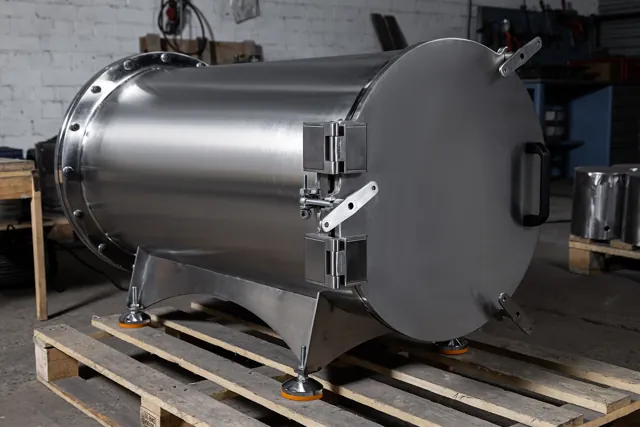

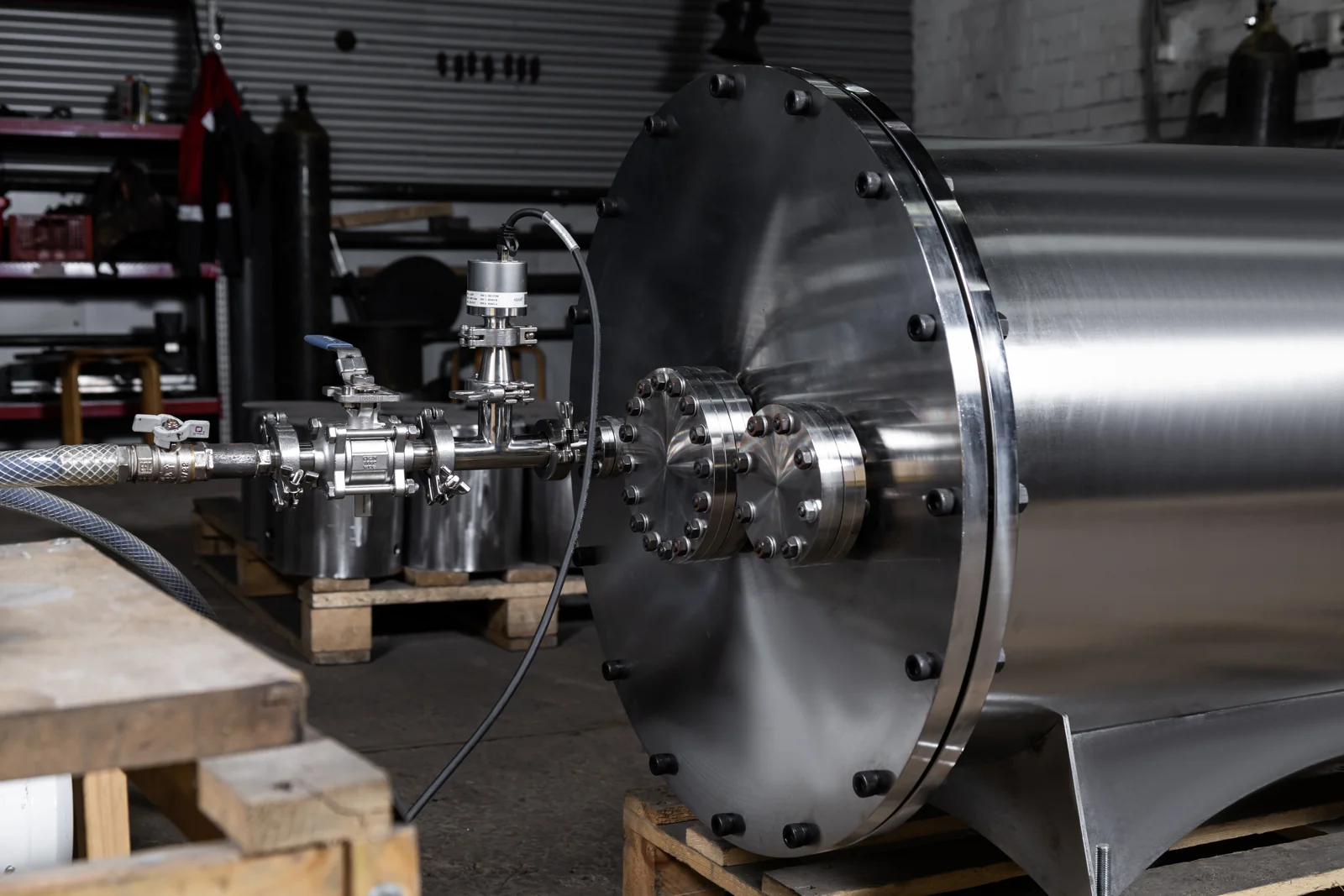

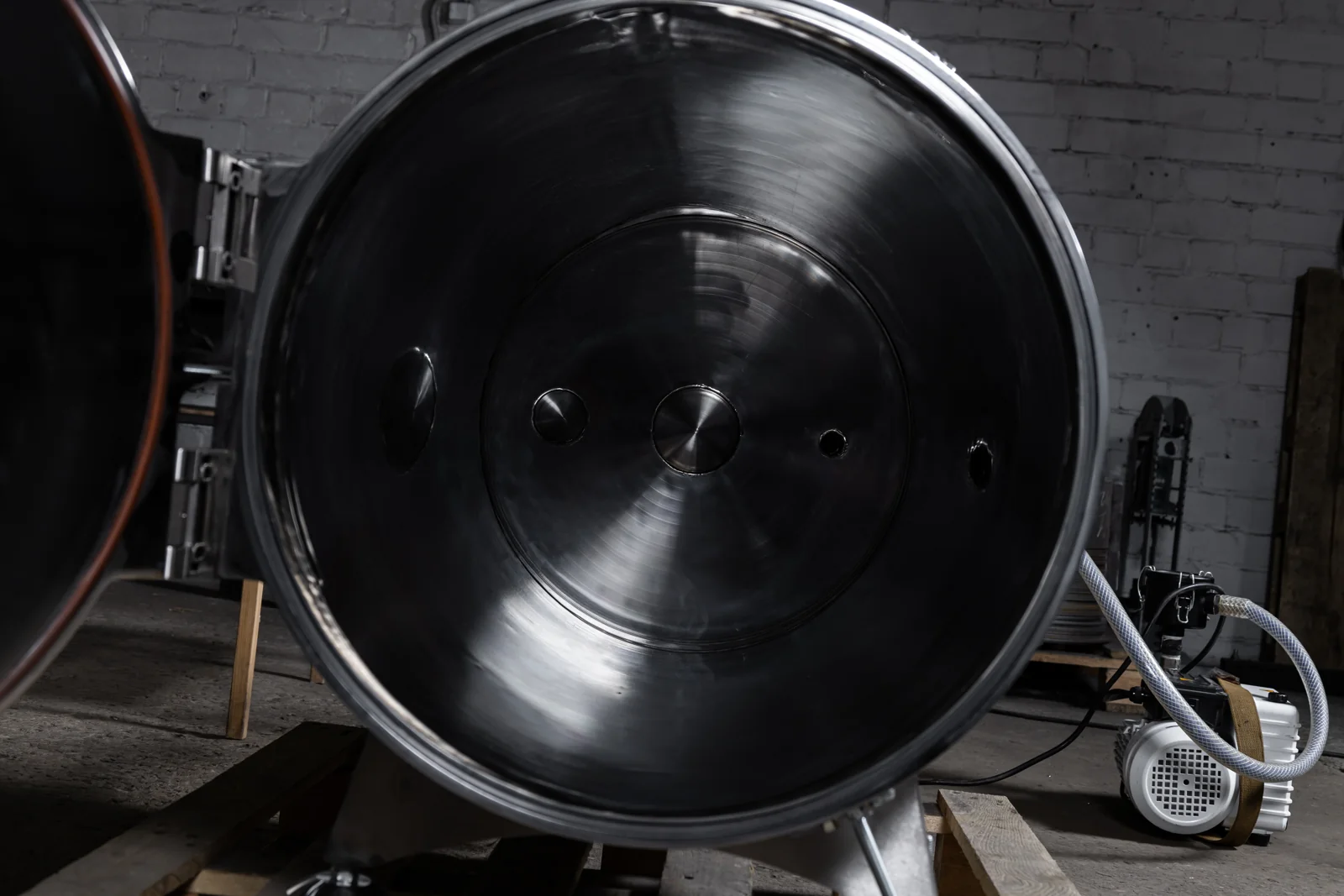

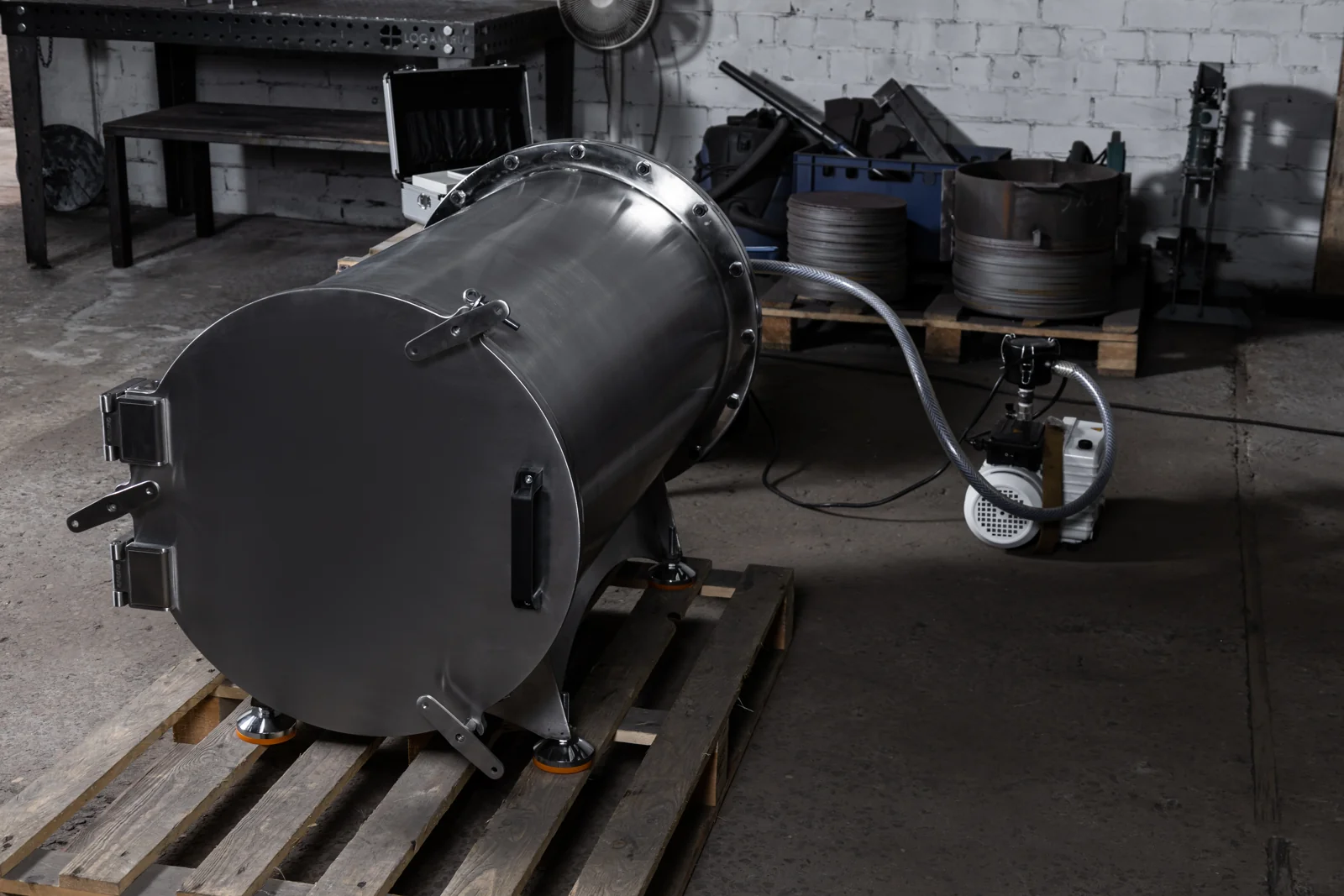

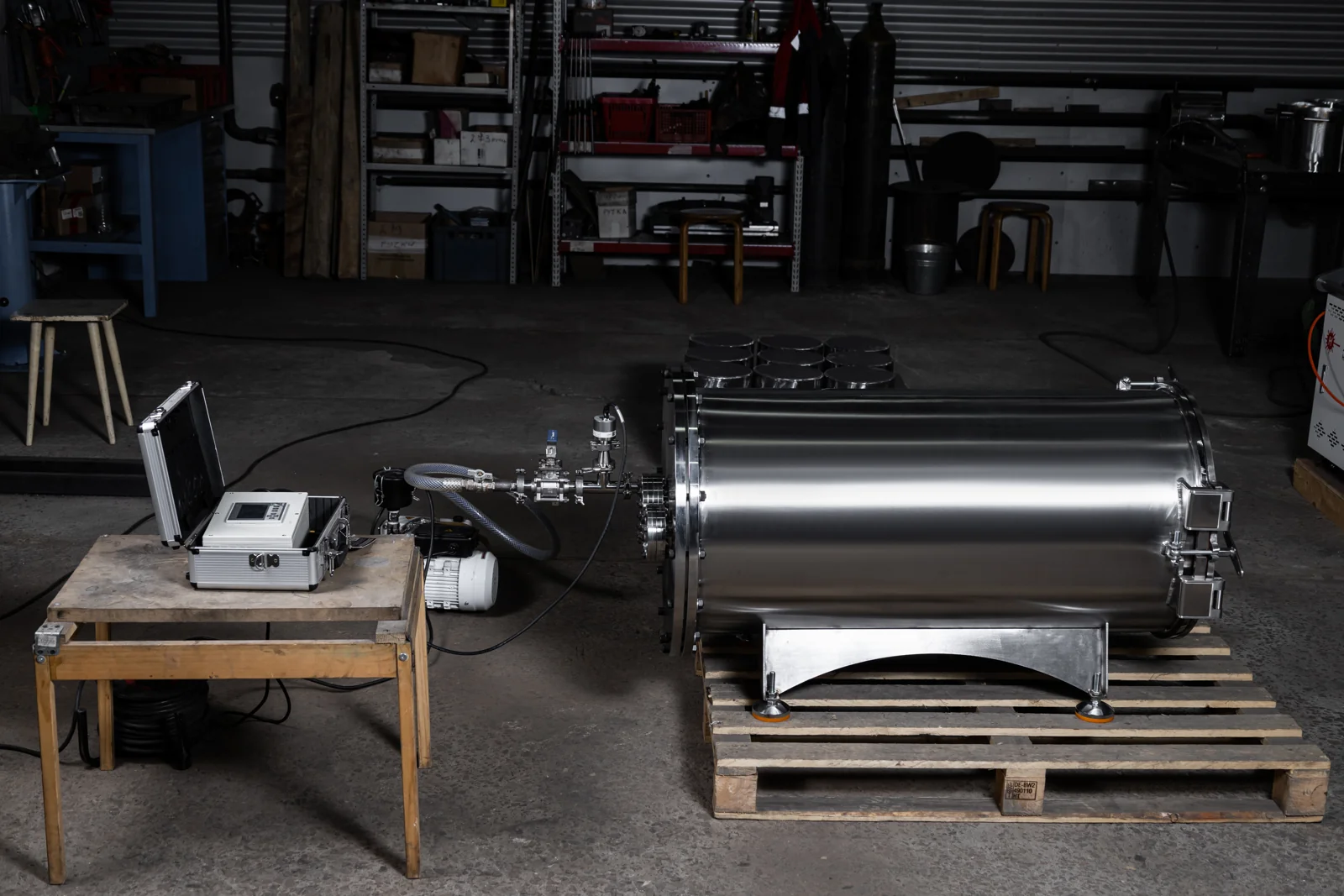

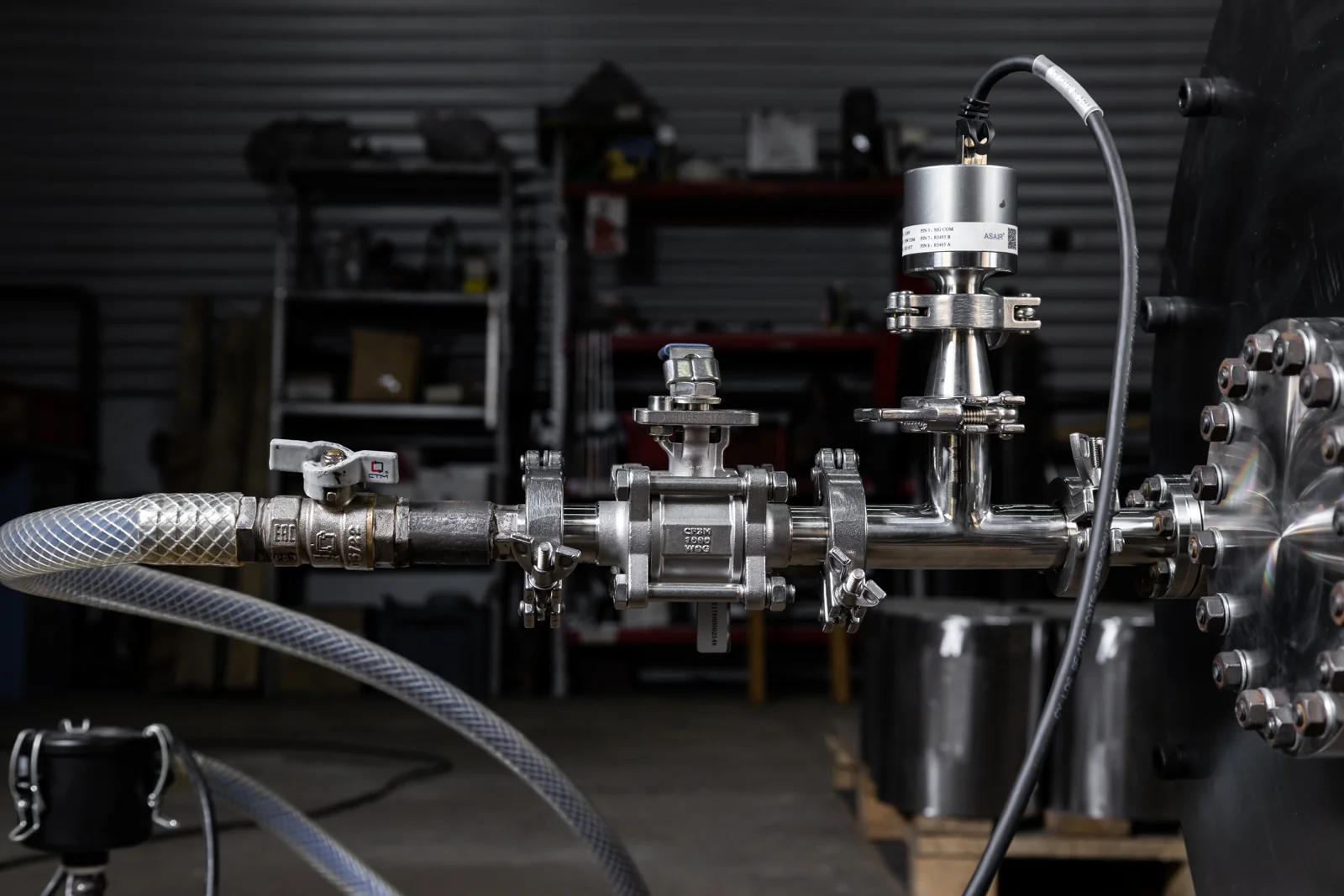

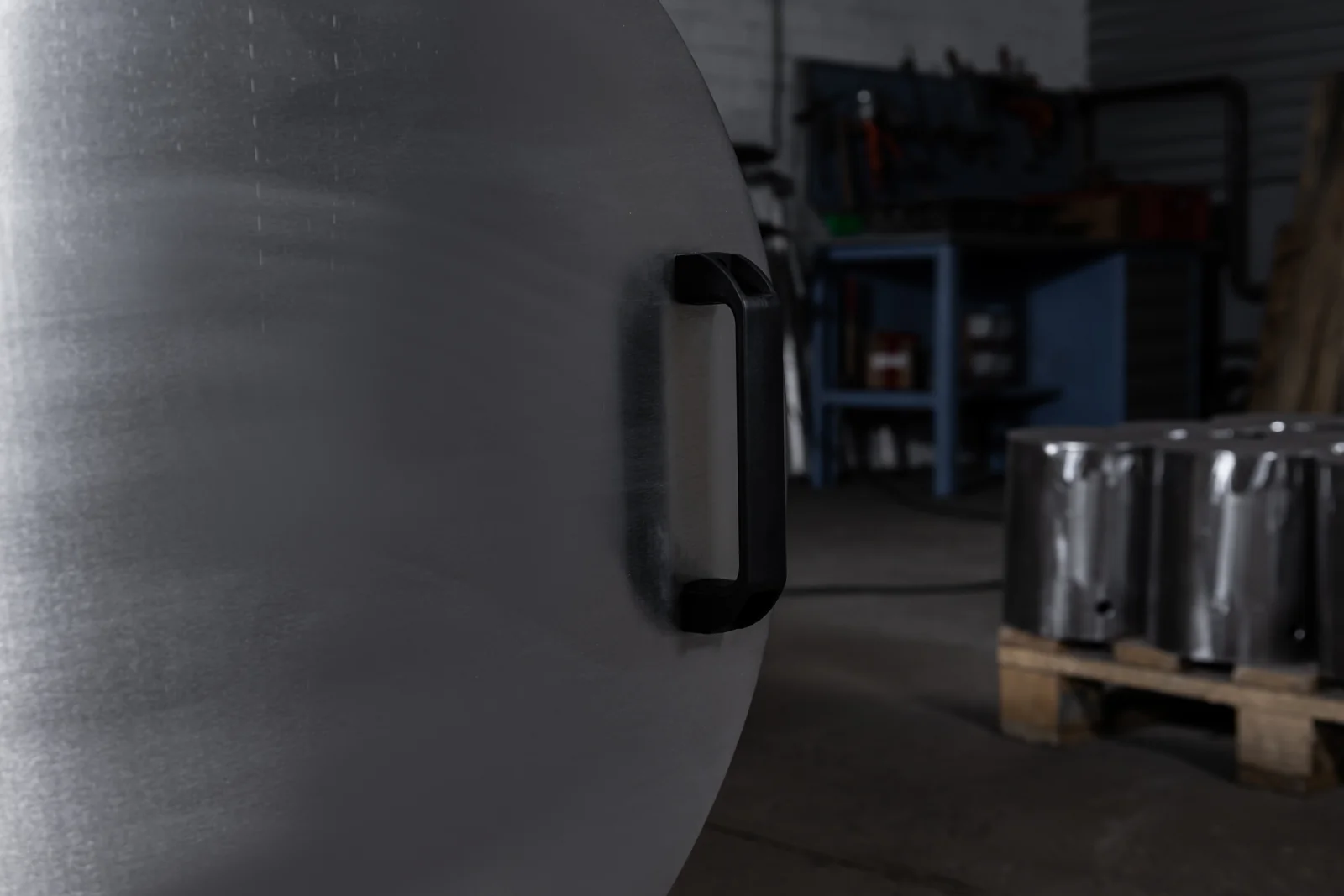

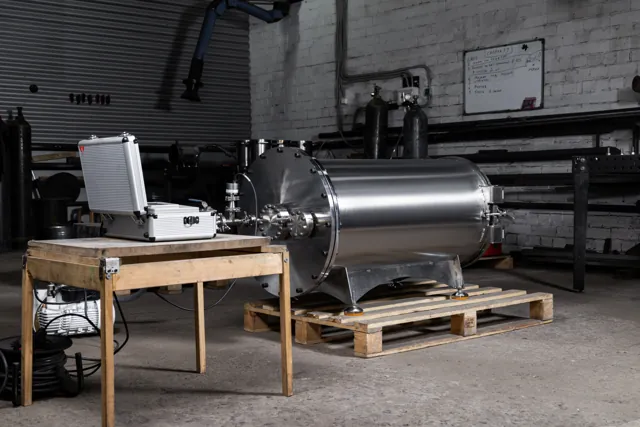

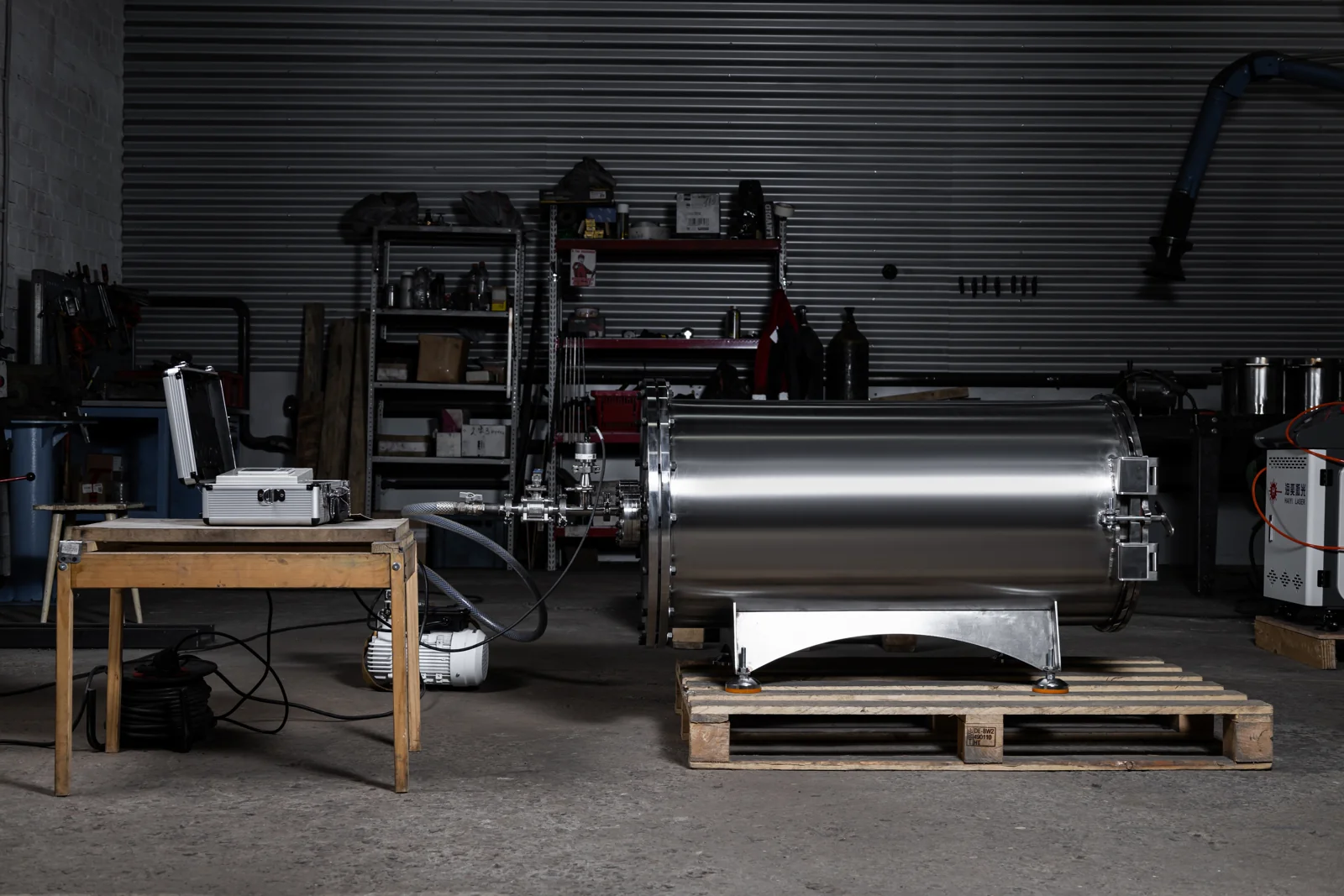

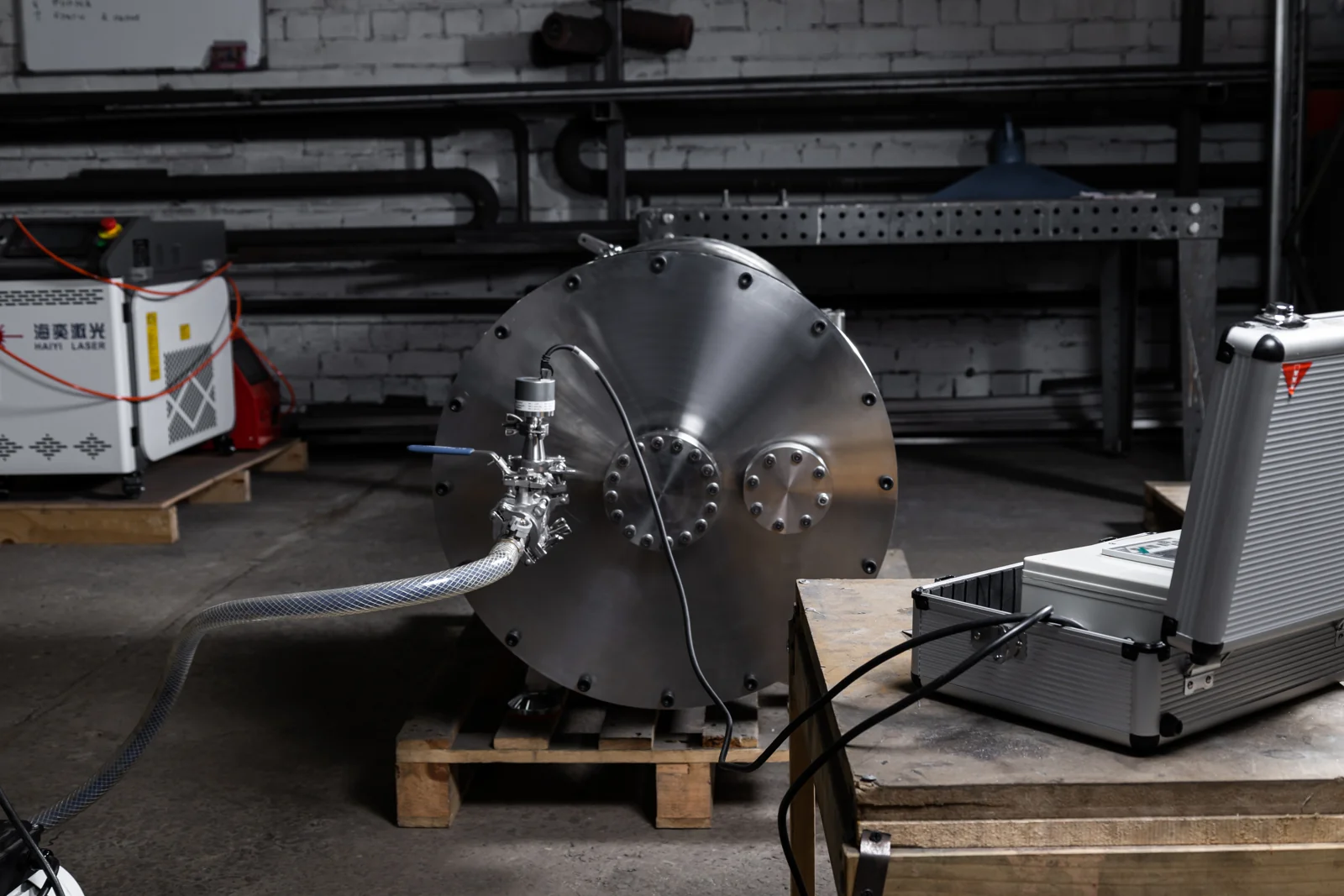

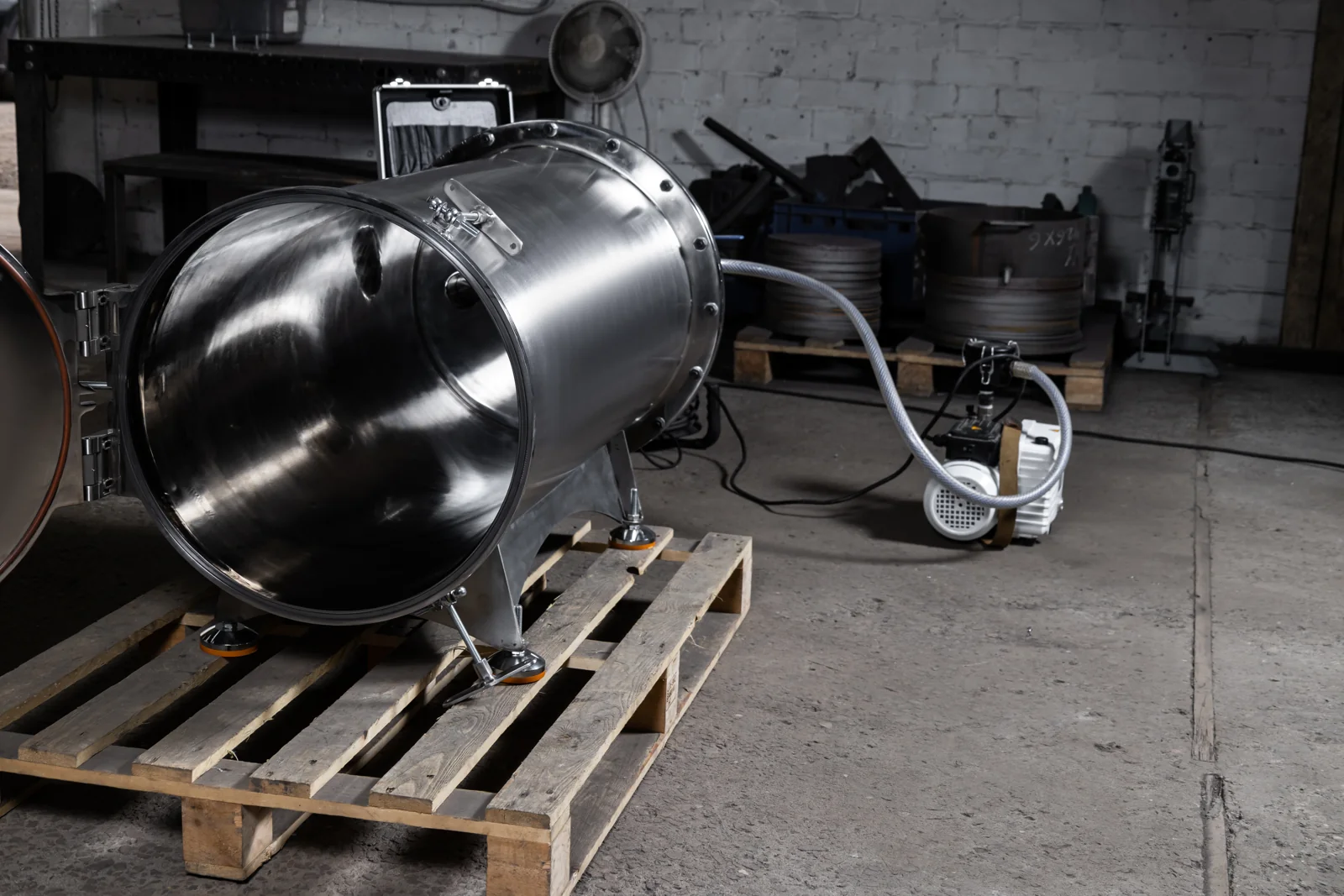

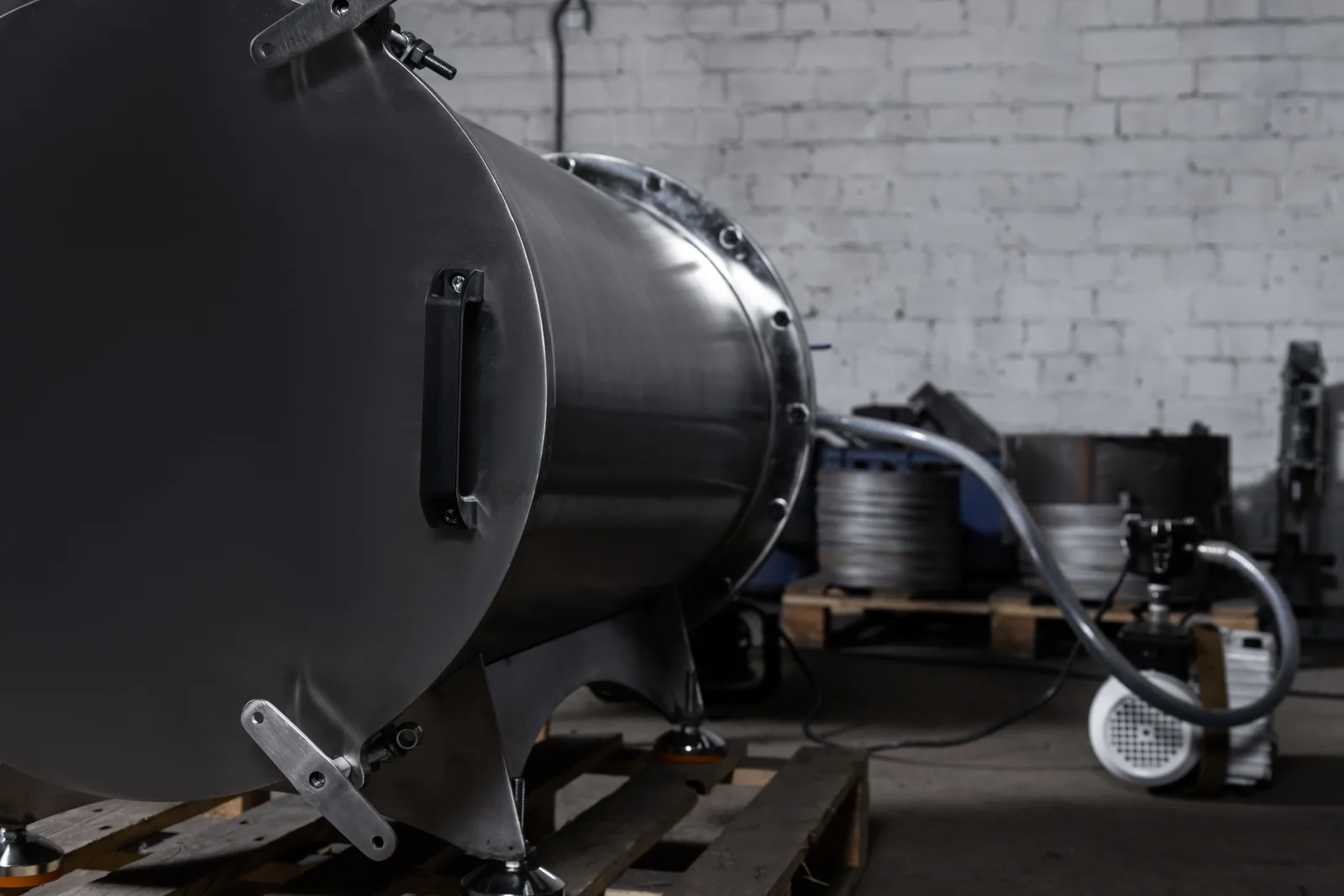

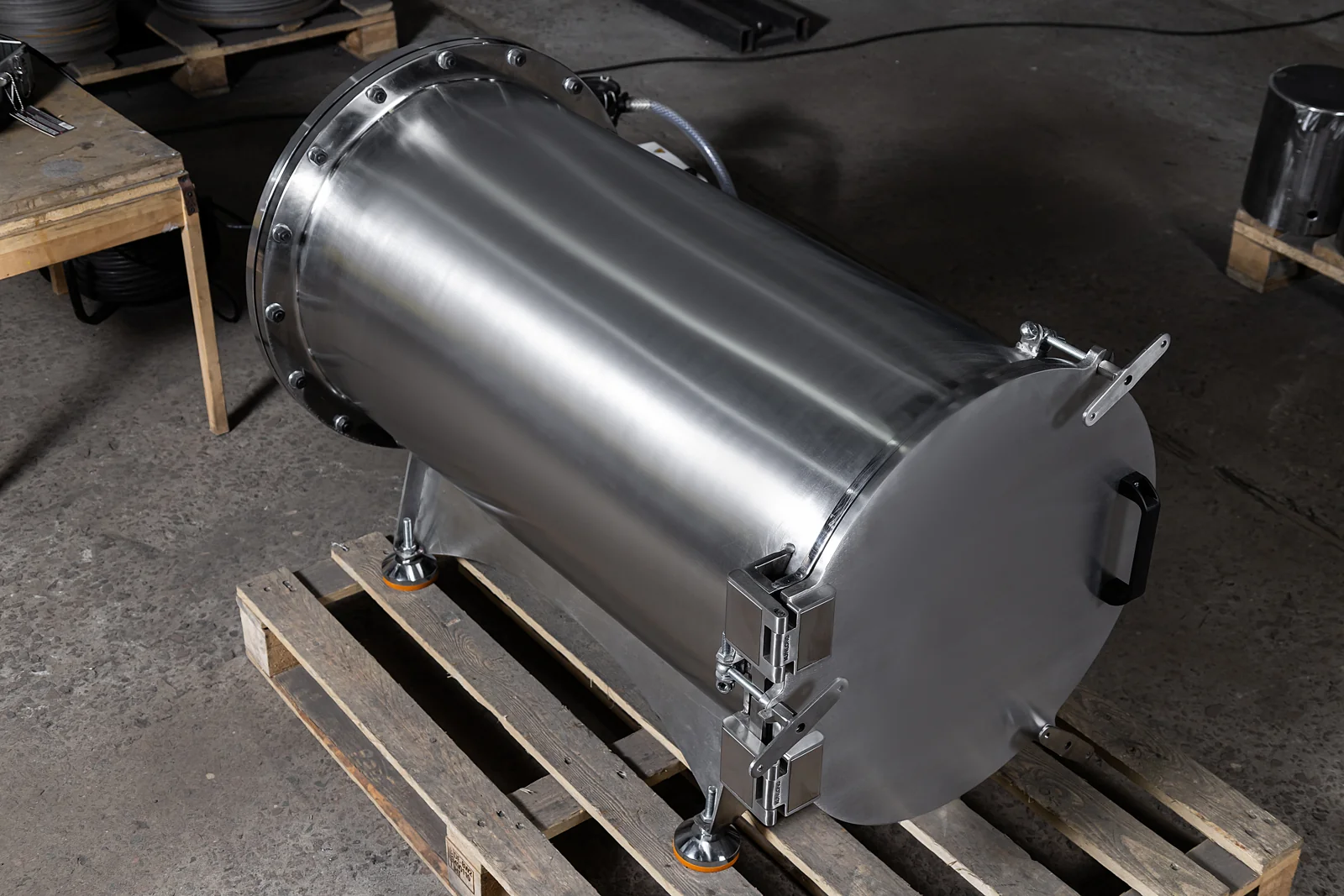

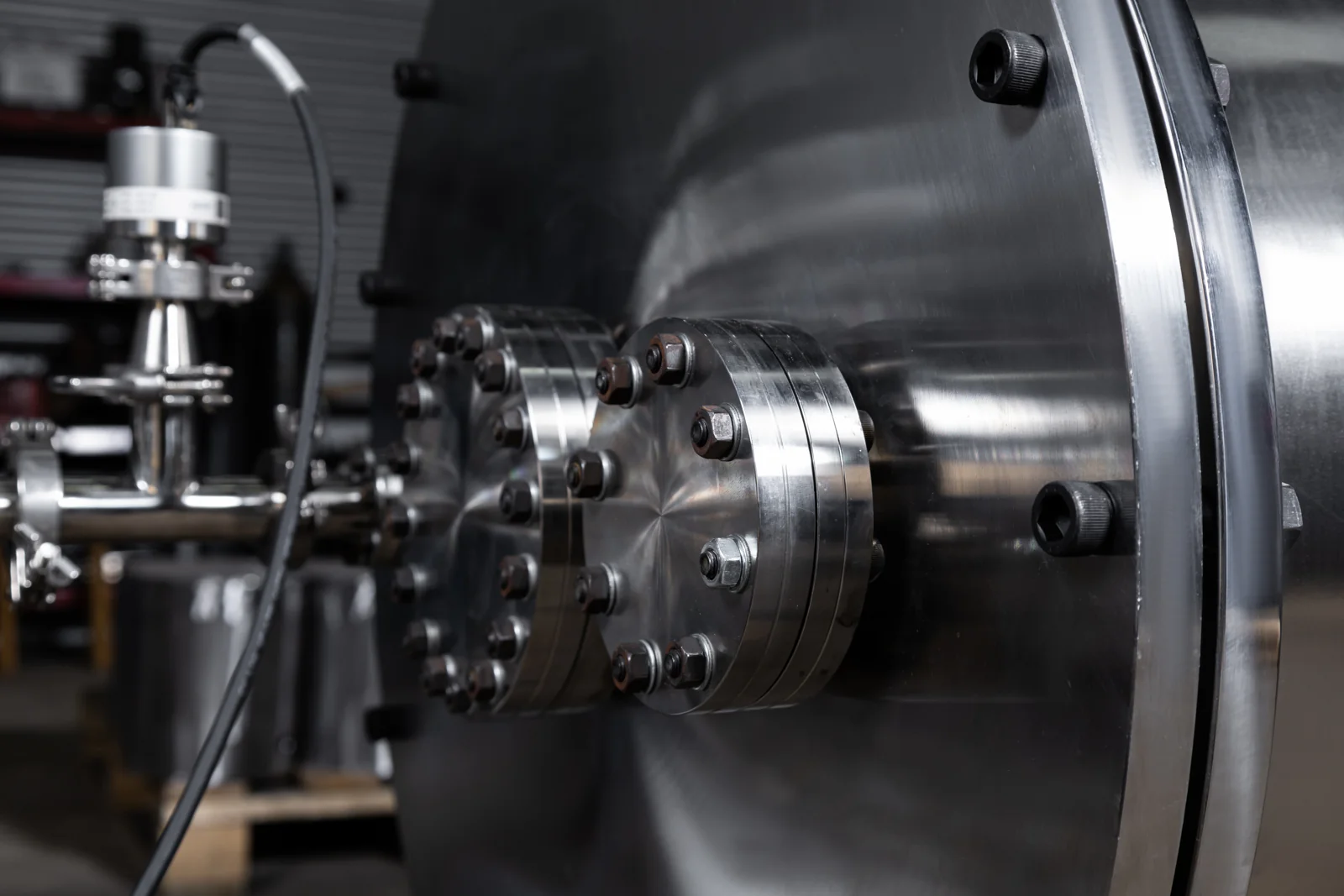

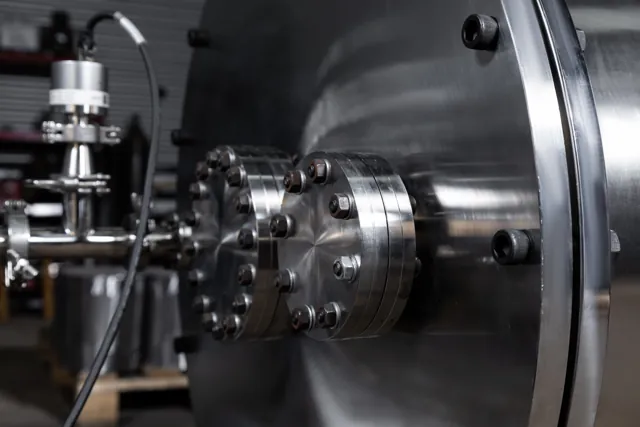

На фотографиях видны цилиндрический корпус, опоры, торцевая часть с присоединительными портами и загрузочный люк с прижимными элементами. Эти узлы образуют механическую основу установки. Для высокого вакуума дополнительно важны состояние внутренних поверхностей, качество сварных соединений, отсутствие загрязнений и непродуваемых полостей. Рабочие операции и допустимые режимы очистки и прогрева фиксируют в документации на конкретное исполнение.

Двухступенчатая безмасляная откачка: SSH20 и турбомолекулярный насос CBVAC

Откачная система решает две разные задачи: сначала удаляет основную массу газа из камеры, затем обеспечивает работу в области высокого вакуума. В описываемой комплектации для первой ступени используется безмасляный винтовой насос SSH20, для второй — турбомолекулярный насос CBVAC. Подбор высоковакуумной ступени выполняют для заданного объёма, состава газа, присоединений и допустимого времени цикла.

Первая ступень — винтовой насос SSH20

Для SSH20 заявлены быстрота откачки 20 м³/ч и предельное давление 1 Па. Насос начинает откачку от атмосферного давления. Безмасляное исполнение его рабочей полости уменьшает риск переноса паров насосного масла в технологический объём — это существенно для исследования поверхностей, напыления и чувствительных измерений. Характеристики и описание модели приведены в карточке вакуумного насоса CBVAC SSH20.

Быстрота 20 м³/ч соответствует примерно 5,56 л/с. Однако это не означает, что камера объёмом около 196 л достигнет заданного давления за отношение объёма к этой величине. Время откачки зависит от характеристики насоса по давлению, сопротивления соединительной линии, газовыделения стенок и образца. Предельное давление насоса и достижимое давление в собранной камере также не являются взаимозаменяемыми параметрами.

Вторая ступень — турбомолекулярный насос

После предварительной откачки высоковакуумная ступень выводит систему на рабочий режим. Турбомолекулярный насос передаёт молекулам газа направленный импульс и перемещает их к форвакуумному выходу, откуда газ удаляет первая ступень. Порядок запуска, допустимое давление на входе и форвакуумной линии, охлаждение и блокировки определяются руководством выбранного насоса. Команда запуска не должна назначаться только по предельному давлению SSH20.

Целевой уровень для высоковакуумной комплектации камеры — 10⁻⁶ Па и ниже. Для его достижения согласуют быстроту откачки по рабочему газу, проводимость тракта и газовую нагрузку. В установившемся режиме вклад газовой нагрузки можно оценить зависимостью p ≈ Q/S_эфф, где Q — суммарный поток поступающего газа, а S_эфф — эффективная быстрота откачки у камеры. Снижение газовыделения и утечек может быть столь же существенным, как выбор более производительного насоса.

Точную модель турбомолекулярного насоса определяют при комплектации по рабочему газу, требуемой быстроте откачки и присоединениям камеры. В каталоге представлены вакуумные насосы CBVAC для подбора системы.

AGP4000: измерение от форвакуума до области 10⁻⁶ Па

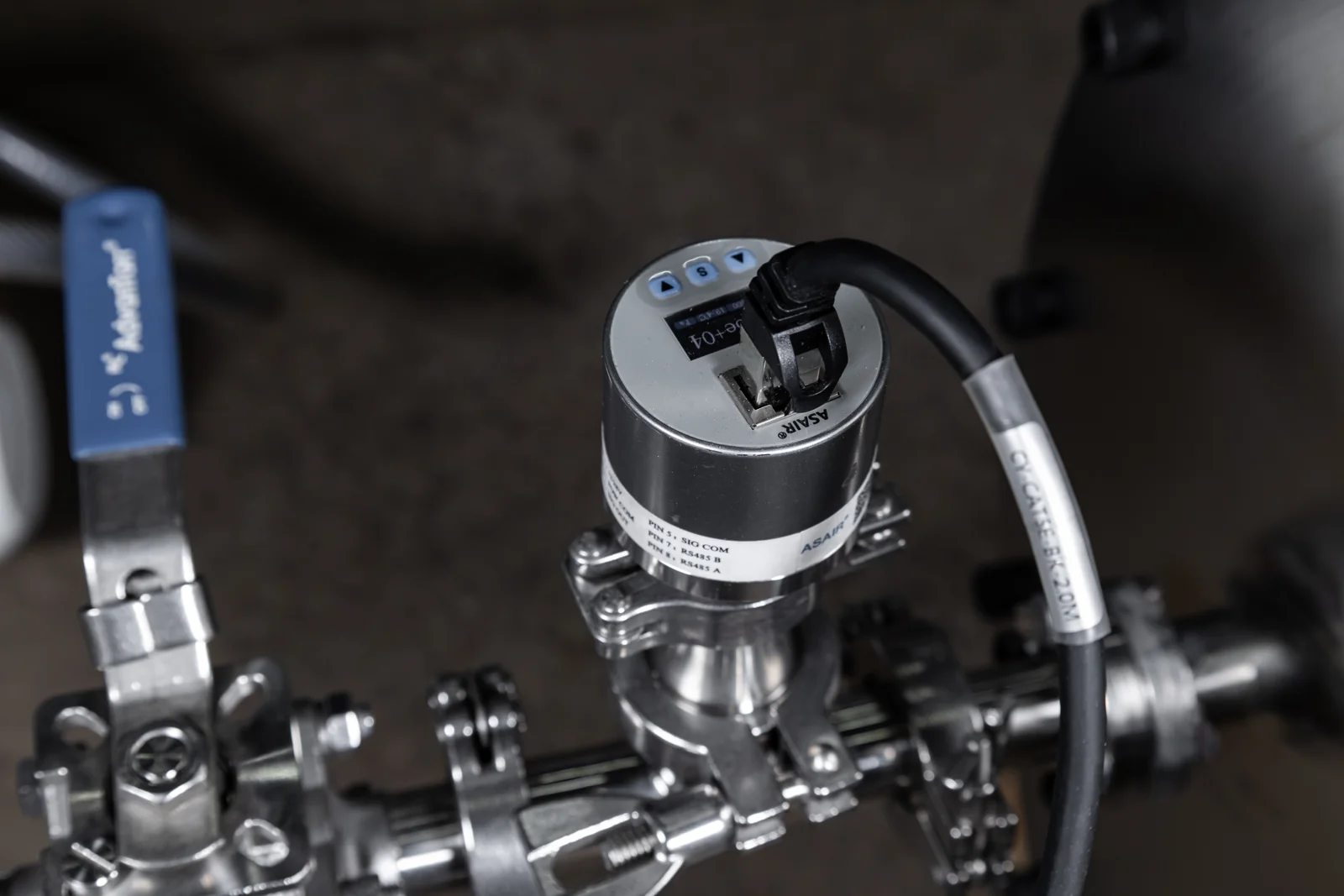

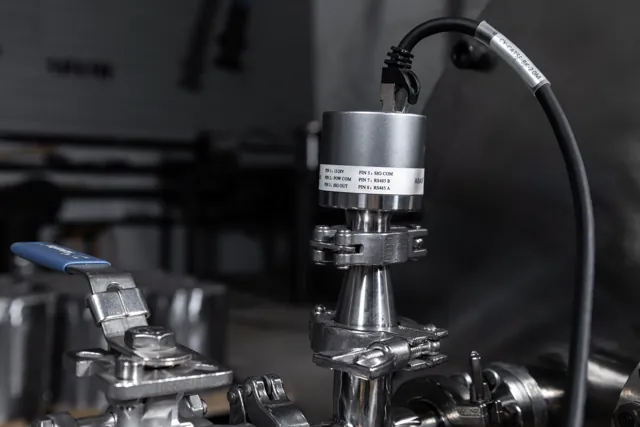

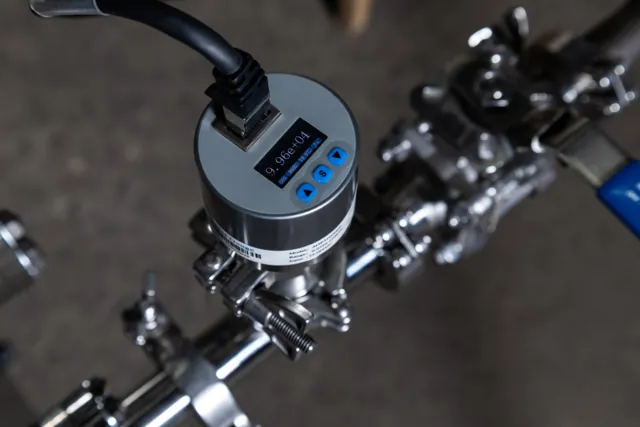

Для контроля глубокого вакуума в комплектации предусмотрен широкодиапазонный вакуумметр «Ликлаб AGP4000». В приборе семейства AGP4000 объединены измерение по теплопроводности газа и ионизационное измерение с холодным катодом. Это позволяет наблюдать разные стадии откачки одним комбинированным прибором. Карточка широкодиапазонного вакуумметра AGP4000.

Для исполнения, описываемого «Ликлаб», заявлена нижняя граница измерения до 10⁻⁶ Па. По сравнению с решением, нижняя граница которого составляет 10⁻⁵ Па, это на один десятичный порядок более глубокий диапазон. Речь идёт именно о нижней границе диапазона, а не об автоматическом десятикратном улучшении точности. Диапазон и погрешность конкретного поставляемого исполнения закрепляются в его паспорте.

При интерпретации показаний учитывают газовую зависимость применяемых методов, условия включения ионизационной части, чистоту датчика и его расположение. При наличии заметного потока газа давление у насоса и в рабочем объёме может различаться. Поэтому измерительную точку выбирают относительно задачи испытаний, а сведения о газе и условиях измерения включают в протокол.

Метрологический статус на 9 сентября 2026 года. По информации «Ликлаб», ведётся процедура утверждения типа и внесения вакуумметров в Государственный реестр средств измерений. Применение конкретного прибора в качестве поверенного средства измерений утверждённого типа возможно после завершения необходимых процедур и подтверждения действующей поверки экземпляра. Для поставки с такими требованиями статус и документы согласуются отдельно.

Работу с датчиками и подтверждение их характеристик можно обсудить через раздел калибровки и поверки вакуумметров. Приёмочные испытания камеры должны различать достижение давления, возможность его достоверного измерения и подтверждение герметичности: это три связанных, но самостоятельных результата.

Контроль изготовления: «Ликлаб ВакуумТест» и регистрация натекания

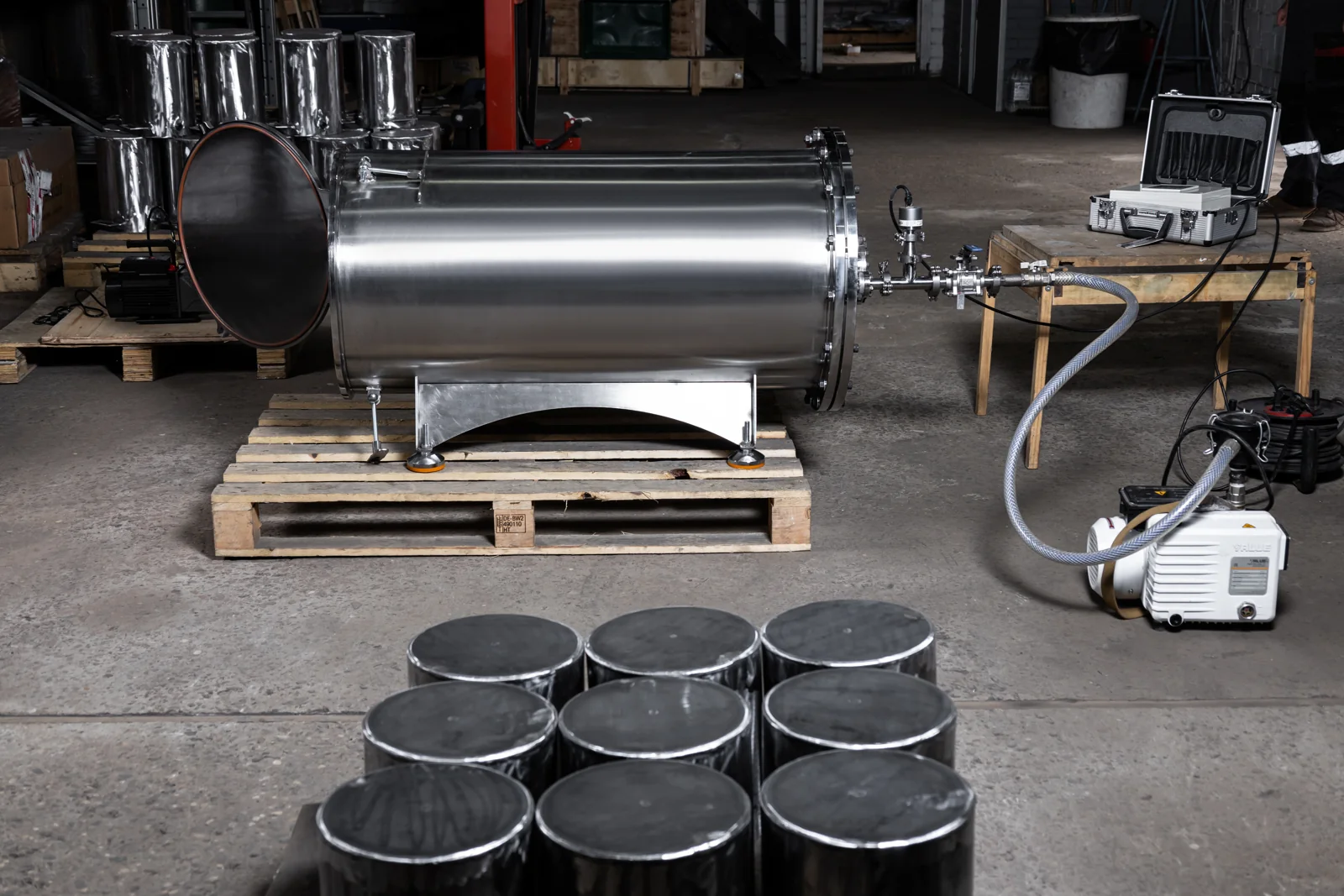

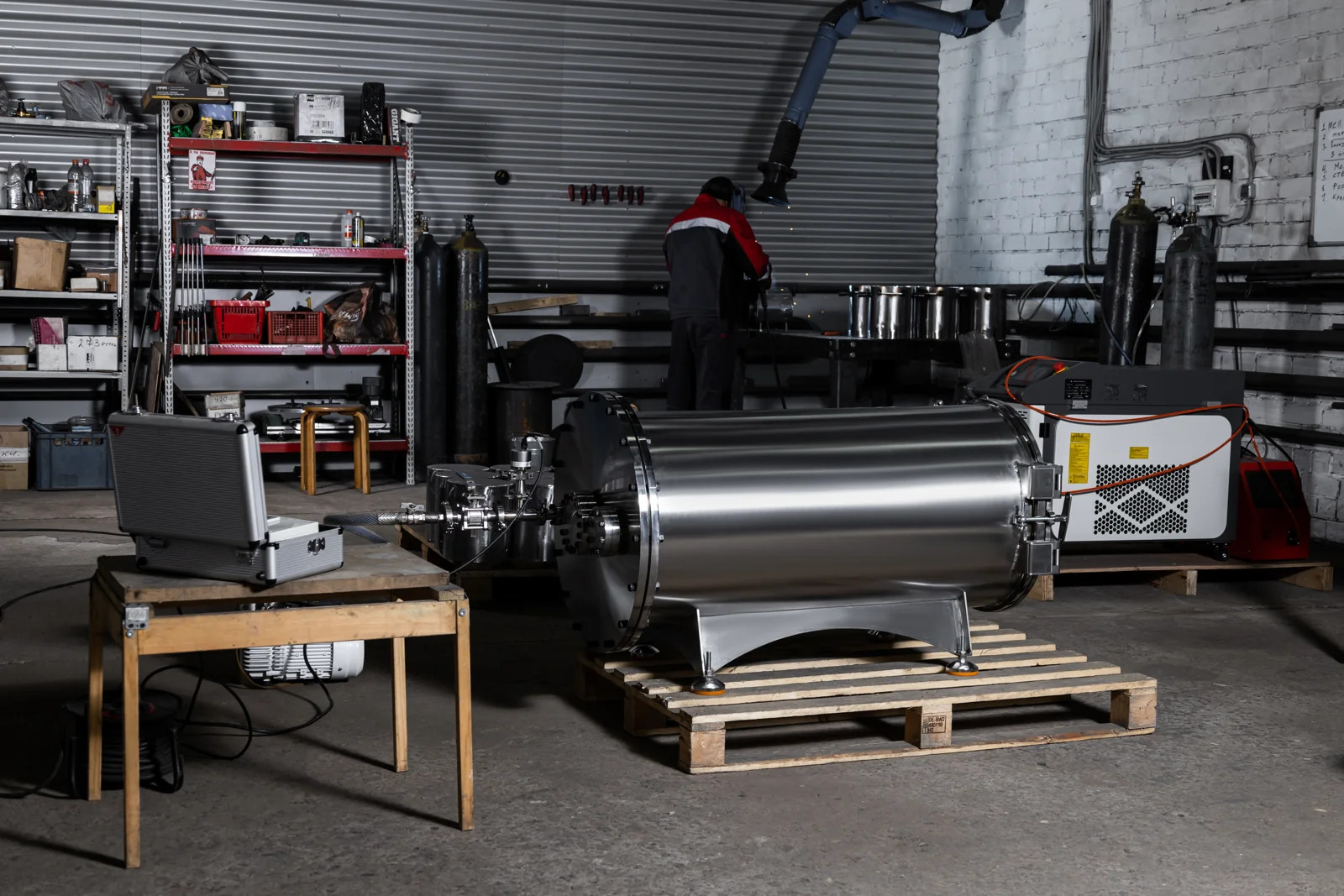

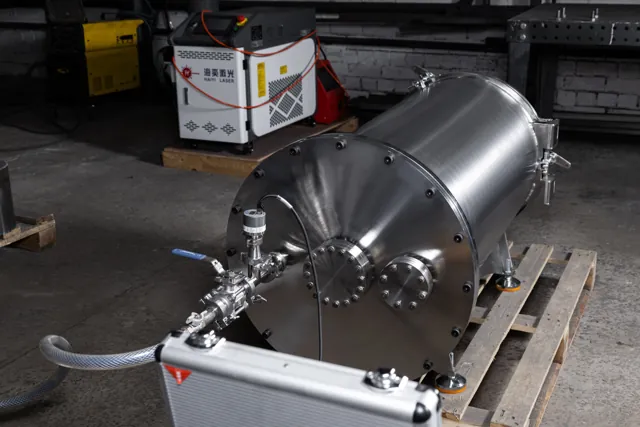

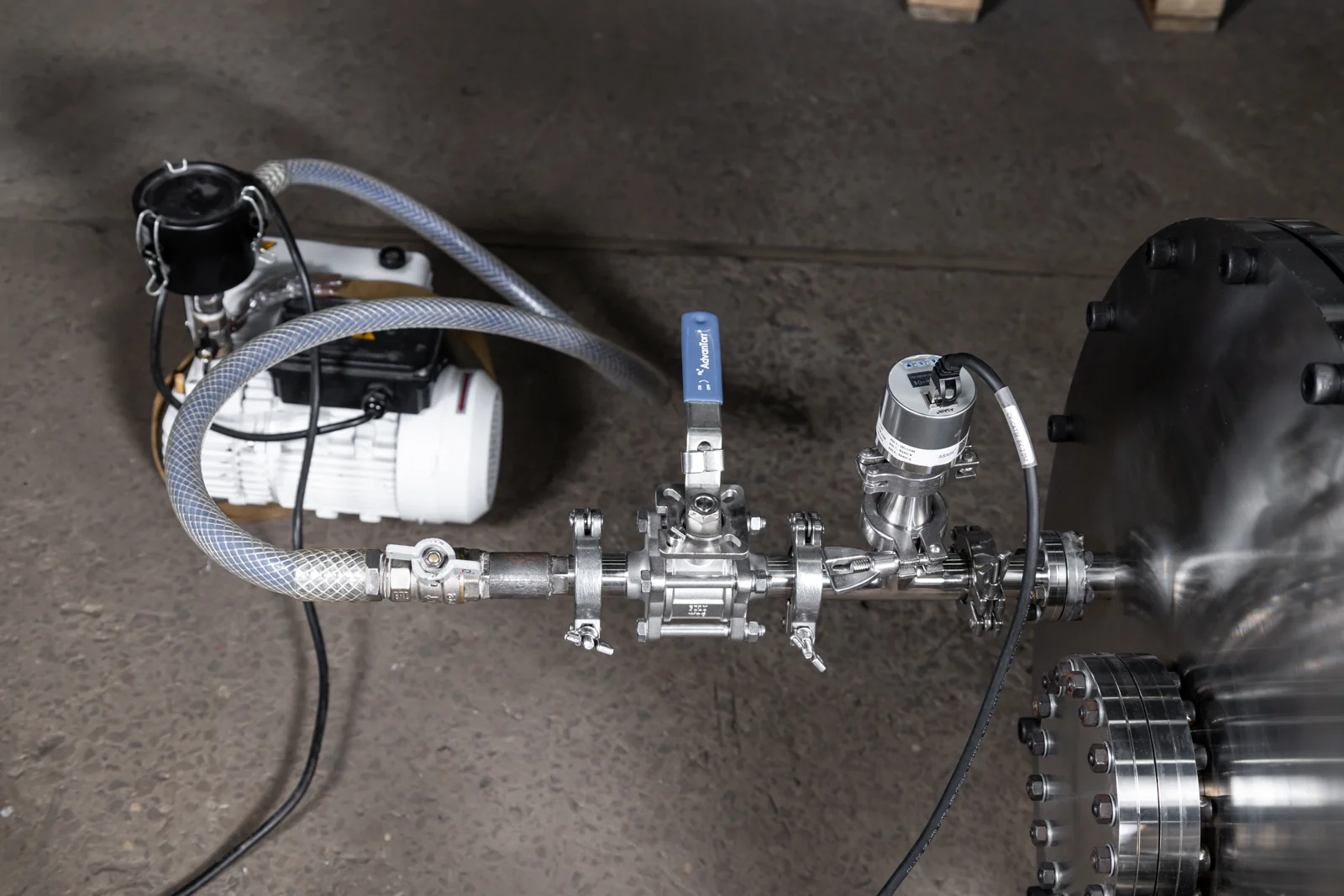

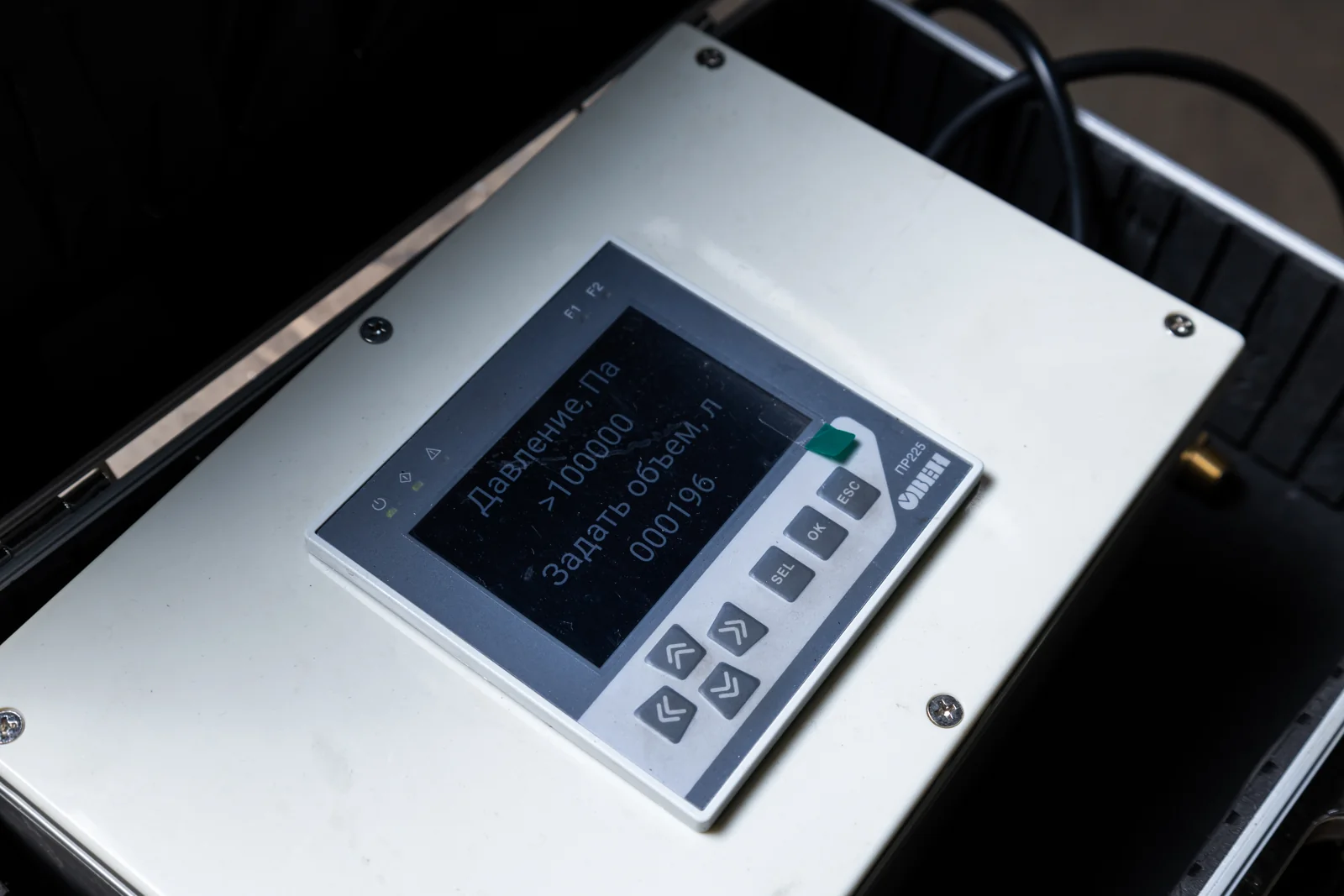

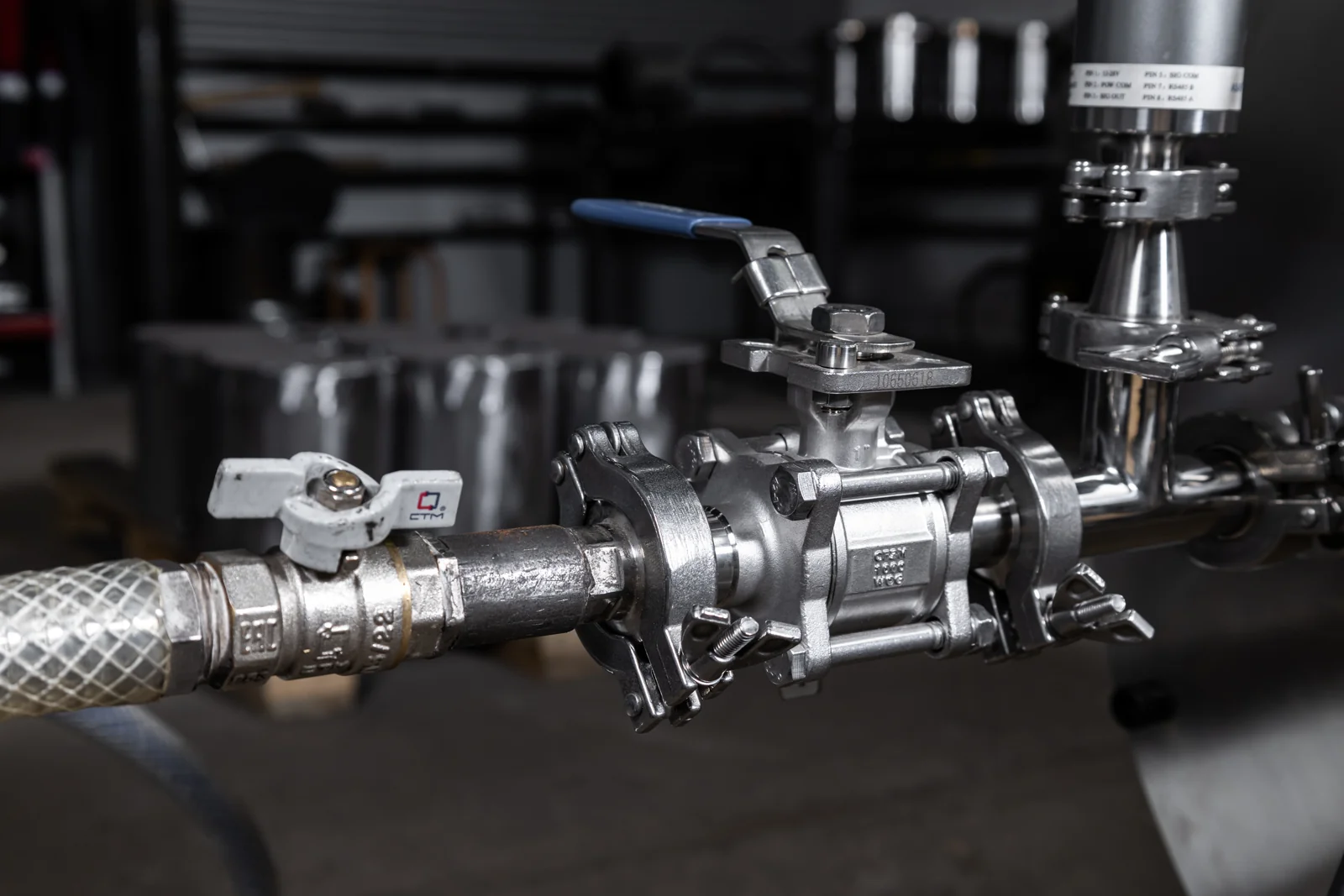

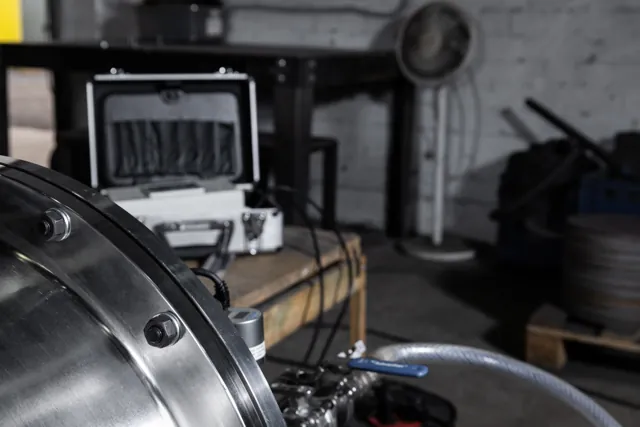

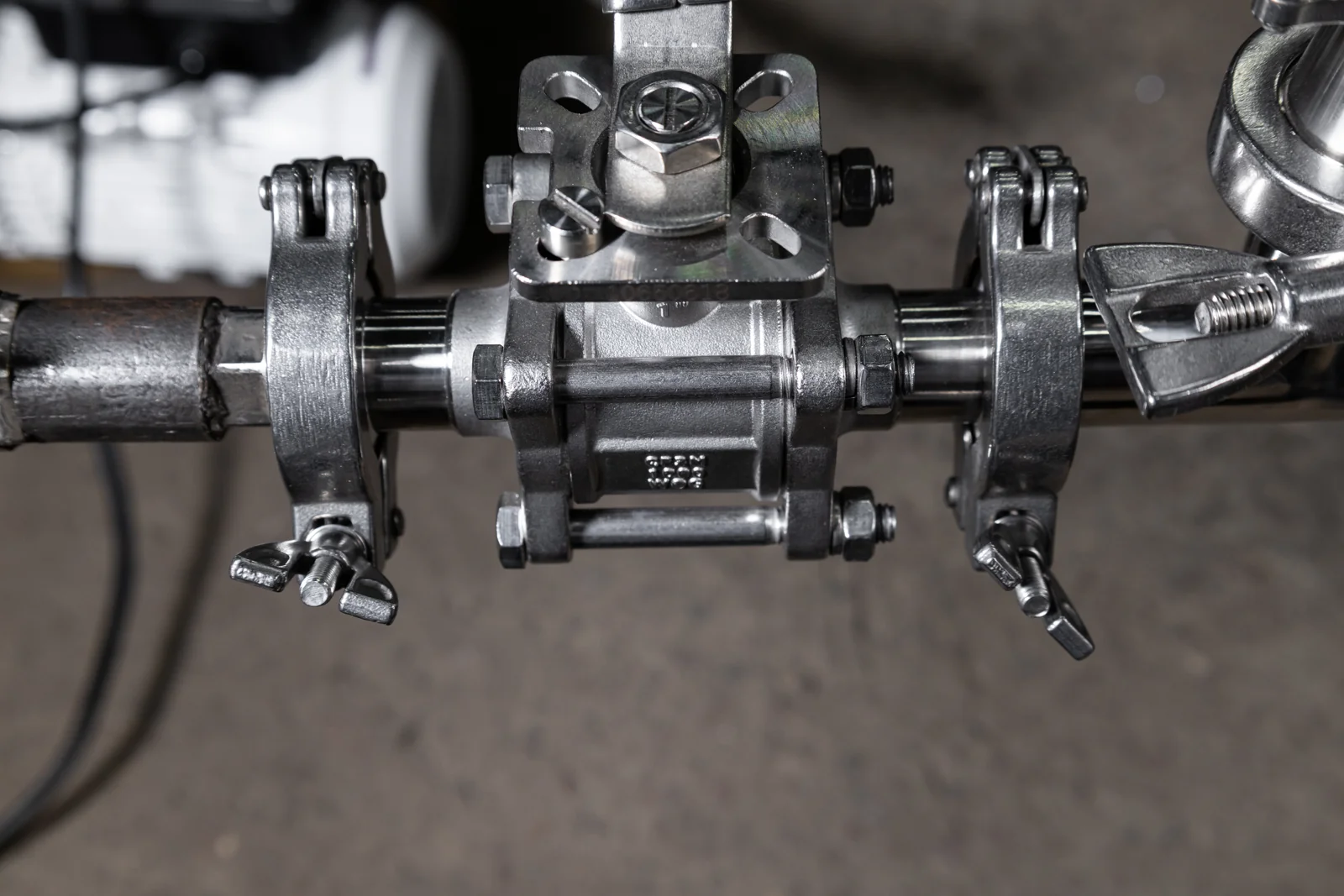

В процессе изготовления камера проходит проверку методом роста давления после изоляции от насоса. Для длительной регистрации используется вакуумметрический течеискатель «Ликлаб ВакуумТест». В описываемом стенде прибор построен на базе ОВЕН ПР225 с программным обеспечением, разработанным сотрудниками лаборатории контроля герметичности «Ликлаб».

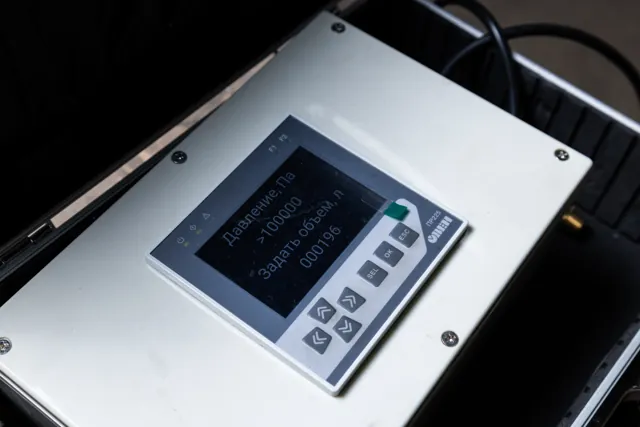

ПР225 — программируемое реле в щитовом исполнении с графическим дисплеем; это платформа индикации и обработки сигналов. Давление измеряет подключённый преобразователь, а программная часть организует регистрацию и представление результата. Такая архитектура позволяет связать физический датчик, временную последовательность измерений и понятное оператору отображение. Описание платформы ОВЕН ПР225.

Как выполняется длительный контроль

1. Камеру подготавливают к испытанию, закрывают люк и проверяют сборку присоединений. Фиксируют состав стенда, установленный датчик и объём измеряемой полости.
2. Проводят вакуумирование и выдержку по выбранной методике. Время подготовки важно: вода и другие адсорбированные вещества могут продолжать выделяться после завершения основной откачки.
3. Изолируют камеру от насоса отсечным устройством. Продолжают измерять давление в том же объёме, не размыкая измерительную линию.
4. Регистрируют зависимость давления от времени. Контроль можно вести длительно, например в течение ночи, чтобы увидеть медленные изменения.
5. Анализируют форму графика, скорость роста давления и воспроизводимость. Решение принимают по установленным критериям приёмки, а при необходимости переходят к гелиевой локализации дефекта.

Для постоянного объёма и практически постоянной температуры суммарное натекание оценивают по наклону графика:

Q_сум ≈ V · Δp / Δt.

Если объём задан в м³, давление в Па, а время в секундах, результат выражается в Па·м³/с. Например, для расчётного объёма 0,196 м³ рост на 0,1 Па за 8 часов соответствует примерно 6,8·10⁻⁷ Па·м³/с. Это учебный расчёт для объяснения метода, не измеренный результат данной камеры и не её приёмочный критерий.

Почему рост давления не равен доказанной сквозной течи

После перекрытия насоса давление может увеличиваться из-за внешней утечки, газовыделения поверхностей, выхода газа из замкнутых полостей или проникновения через материалы уплотнений. Изменение температуры также влияет на показания. Длительная запись помогает сравнивать участки кривой и повторные циклы, но сама по себе не устанавливает место и природу дефекта. Различие между постоянным поступлением газа и затухающим газовыделением рассматривается в основах вакуумного течеискания Leybold.

Практический смысл ночной выдержки — получить наблюдение за продолжительный интервал, а не заменить им всю программу испытаний. Для сопоставления результатов сохраняют начальное давление, длительность предварительной откачки, температуру, конфигурацию стенда и условия изоляции. Если меняются эти факторы, одинаковые конечные показания могут соответствовать разным состояниям камеры.

Гелиевые испытания и требования к первому классу герметичности

Если проверка натекания указывает на необходимость поиска дефекта, сотрудники «Ликлаб» выполняют гелиевые испытания. При локальном контроле вакуумированную систему соединяют с гелиевым течеискателем, а доступные соединения и участки конструкции последовательно обследуют пробным газом. Отклик прибора помогает локализовать место проникновения гелия. После устранения дефекта проверку повторяют.

Для испытаний герметичных изделий камера может использоваться как вакуумная оболочка: изделие размещают внутри, организуют подачу пробного газа по выбранной схеме и измеряют суммарный поток. Такая компоновка востребована при строгих требованиях к герметичности, в том числе при работах с изделиями первого класса по применимой нормативной документации. Метод, концентрация гелия, перепад давления, выдержка и критерий приёмки должны соответствовать конкретному изделию.

Само достижение 10⁻⁶ Па не является доказательством первого класса герметичности. Для такого заключения требуется установленный предел допустимого потока, подтверждённая чувствительность всей измерительной схемы и оформленный результат испытаний. Давление — характеристика состояния вакуумной системы; поток течи — характеристика поступления газа при заданных условиях. Подробнее о выборе схемы: испытания вакуумных камер и поиск течей и контроль герметичности.

Для каких задач применяется камера

Изготовление камер и отдельных компонентов в «Ликлаб»

Производственная задача не заканчивается изготовлением корпуса. Требуется согласовать механическую компоновку, откачку, измерительные точки, подключение оснастки и способ проверки результата. Лаборатория контроля герметичности «Ликлаб» изготавливает камеры и отдельные вакуумные узлы, выполняет сборку и контроль герметичности; состав работ и конкретные компоненты собственного изготовления определяются техническим заданием.

Для нового проекта можно обсудить геометрию рабочего объёма, торцевые присоединения, патрубки, переходные узлы и размещение креплений. Насосы, измерители и автоматика подбираются как отдельные функциональные элементы системы. Возможность изготовления конкретного компонента оценивают по чертежу, материалу, условиям эксплуатации и требованиям к приёмке.

Что указать в техническом задании

• Размеры, массу и материал образца, способ его загрузки и крепления.
• Рабочее и предельное давление, газовую среду и необходимый цикл откачки.
• Количество, тип и расположение портов, вводов и присоединений.
• Требования к чистоте, подготовке поверхности, температуре и прогреву.
• Измеряемые параметры, длительность регистрации и требования к метрологическим документам.
• Допустимое натекание, метод гелиевого контроля и состав приёмочного протокола.
• Условия размещения установки, электропитание, охлаждение и требования к управлению.

Готовая камера D500 L1000 позволяет начать обсуждение с уже изготовленного изделия: оценить рабочее пространство и определить необходимое оснащение. Если задача требует другой конфигурации, технические решения согласовываются отдельно. Изготовление вакуумных камер и систем откачки.

Оборудование в составе системы

Видеоролик: камера и её узлы

Открыть или скачать видео MP4. Запись показывает конструкцию и испытательный стенд; измерительный протокол достижения предельного давления оформляется отдельно.

Фотогалерея: все 37 фотографий

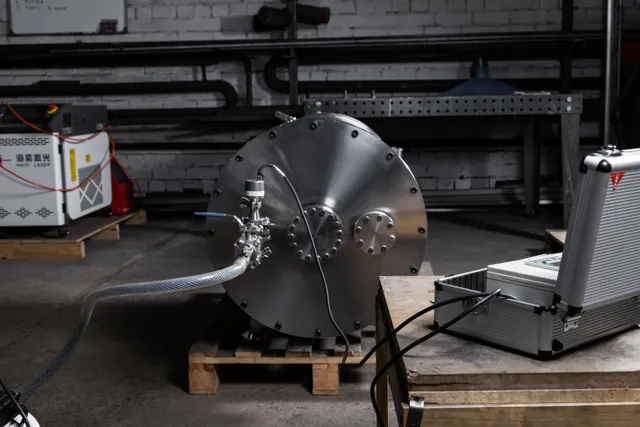

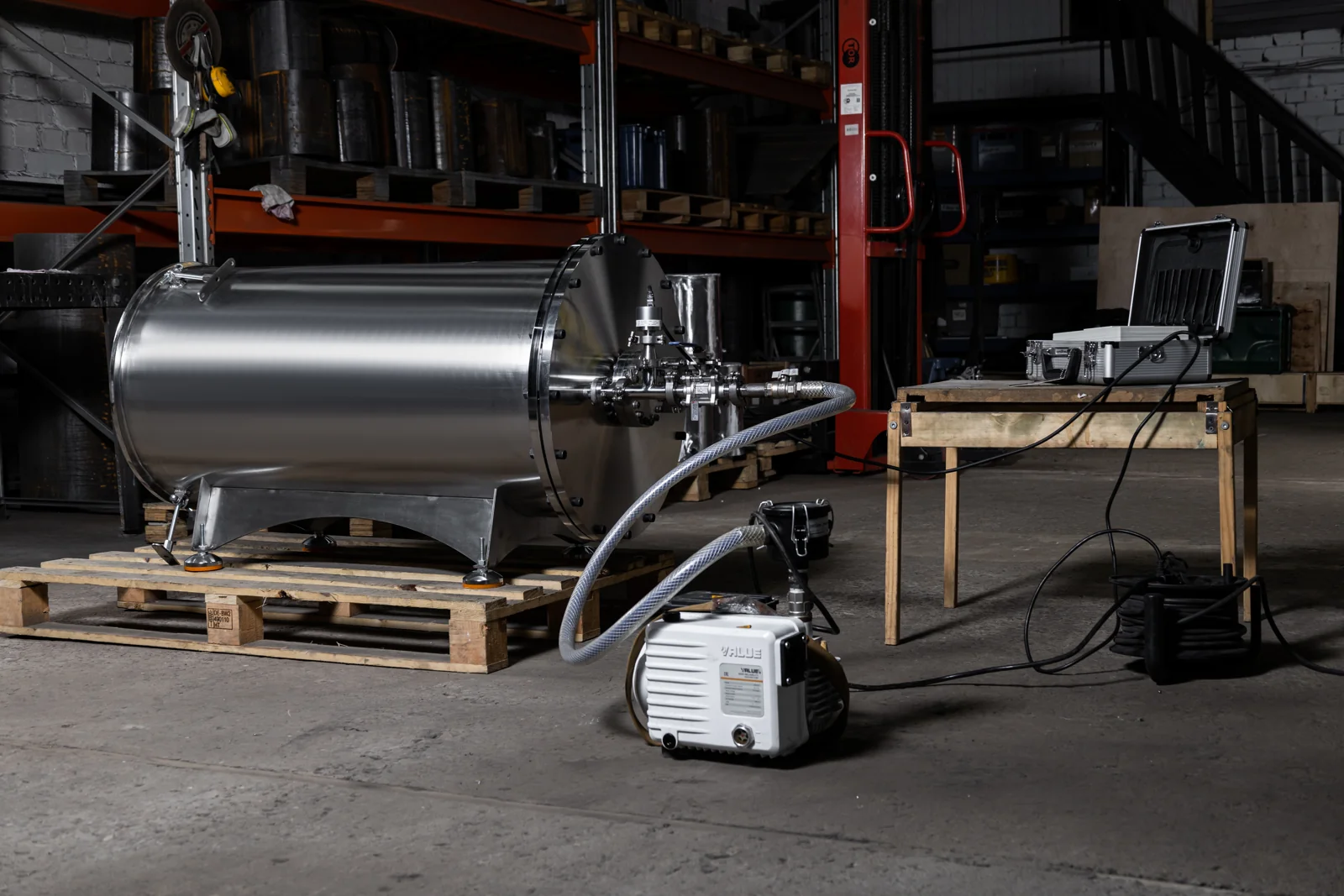

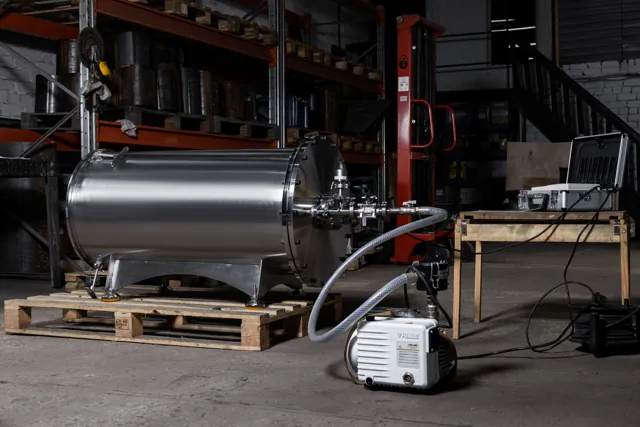

Общий вид, внутреннее пространство, фланцевые узлы, контрольный стенд и производство. Нажмите на фотографию, чтобы открыть крупное изображение. Разделы галереи можно разворачивать независимо.
