Аккредитованная по ГОСТ ISO/IEC 17025 испытательная лаборатория «Ликлаб» выполняет поиск мест нарушения герметичности и испытания на герметичность на промышленных объектах и в лабораториях. В зависимости от задачи применяем масс-спектрометрические (гелиевые), манометрические и электронные методы контроля, обеспечивая как локализацию дефекта, так и количественную оценку потока утечки.
Нормативные документы, по которым выполняется контроль герметичности
Работы по течеисканию и оформлению результатов в «Ликлаб» выполняются в соответствии с действующими национальными стандартами, правилами безопасности и метрологическими документами. Конкретный перечень указывается в Программе и методике испытаний (ПМИ) и в договоре на оказание услуг с учётом отрасли и объекта контроля.
1) Базовые стандарты и методики контроля герметичности
| Документ | Область применения / что регламентирует |
|---|---|
| ГОСТ 28517-90 | Масс-спектрометрический контроль герметичности: определения, основные термины и способы (в т.ч. вакуумные и «щуповые» методики), требования к проведению испытаний. |
| ГОСТ Р 50.05.01-2018 | Классы герметичности и диапазоны потоков утечки; единообразие критериев годности/браковки по результатам испытаний. |
| ПНАЭ Г-7-019-89 | Требования к герметичности и классификация для объектов атомной энергетики (используется при заданиях, связанных с ядерной отраслью и вакуумной техникой повышенной ответственности). |
2) Метрологическое обеспечение и единицы измерений
| Документ | Область применения / что регламентирует |
|---|---|
| ГОСТ 8.417-2002 | Единицы физических величин; применяемые единицы потока газа в вакууме (Па·м³/с, mbar·L/s, sccm) и корректный пересчёт при оформлении протоколов. |
| ГОСТ ISO/IEC 17025-2019 | Требования к компетентности испытательных лабораторий: система качества, прослеживаемость измерений, валидация методик, управление оборудованием и данными. |
| ФГИС «Аршин» (единый реестр) | Учёт результатов поверки средств измерений (течеискателей, вакуумметров, манометров); подтверждение статуса поверки в протоколах. |
| Методики поверки и документы на меры потока напр., МП 231-0074-2019, ТУ ОТМ0.344.001 |
Поверка/калибровка эталонных гелиевых течей и течеискателей; применение мер потока при ежедневной настройке чувствительности и подтверждении характеристик. |
3) Квалификация персонала и допуск к работам
| Документ | Область применения / что регламентирует |
|---|---|
| ПБ 03-440-02 | Аттестация персонала в области неразрушающего контроля (НК): уровни I–III, требования к обучению и правам на выдачу заключений по результатам течеискания. |
| Внутренние регламенты «Ликлаб» | Программы подготовки операторов, журналы учёта, карты контроля, ПМИ, процедуры ежедневной настройки по мерам потока и ведения протоколов. |
4) Отраслевые и специальные требования
| Направление | Применяемые документы / особенности |
|---|---|
| Опасные производственные объекты | Федеральные нормы и правила по НК, отраслевые регламенты Ростехнадзора; обязательность аттестации персонала и аттестации/аккредитации лаборатории, ведение архива заключений. |
| Атомная отрасль | Требования ПНАЭ и отраслевых стандартов к уровню герметичности, методам течеискания, форматам отчётности. |
| Газо- и водоснабжение, тепловые сети | Применение масс-спектрометрических и манометрических методов; для подземных трубопроводов — методики с индикаторным газом (гелий), подтверждение чувствительности и карты локализации утечек. |
| Машиностроение, авиакосмос, электроника | Требования заказчика и конструкторской документации: классы герметичности (ГОСТ Р 50.05.01-2018), вакуумные/щуповые методики, обязательная прослеживаемость по мерам потока. |
5) Состав документации, выдаваемой по результатам работ
| Документ | Содержание и примечания |
|---|---|
| Программа и методика испытаний (ПМИ) | Перечень применяемых стандартов, схема испытаний, настройка/калибровка, единицы и допуски (по ГОСТ 8.417-2002), критерии годности (по ГОСТ Р 50.05.01-2018). |
| Карта контроля / технологическая инструкция | Описывает последовательность операций, точки контроля, классы герметичности, условия и параметры измерений. |
| Протокол испытаний и Заключение | Результаты измерений с единицами, указание использованных мер потока и средств измерений (с № свидетельств поверки/калибровки, регистрацией в «Аршине»), вывод о годности. |
| Журналы и акты | Журнал настройки по эталонной течи, акт выполненных работ, при необходимости — карта локализации утечек для подземных сетей. |
Примечание: при необходимости в ПМИ дополнительно включаются отраслевые стандарты и специальные методики заказчика. Аккредитованная по ГОСТ ISO/IEC 17025 лаборатория «Ликлаб» обеспечивает прослеживаемость измерений, актуальную поверку/калибровку средств измерений и законодательно значимые результаты контроля герметичности.
Что мы делаем
- Диагностика герметичности изделий, узлов и трубопроводов (вакуум/избыточное давление).
- Поиск скрытых утечек в подземных сетях (газ, вода, тепло, снеготаяние) с использованием гелия.
- Разработка методик контроля, подбор испытательного оборудования, пуско-наладка.
- Поверка/калибровка и настройка течеискателей по эталонным течам, обучение персонала.
- Оформление протоколов испытаний, заключений о контроле герметичности.
Методы и области применения
| Метод | Суть | Диапазон чувствительности (типично) | Где применяем | Особенности |
|---|---|---|---|---|
| Масс-спектрометрическое течеискание (гелий) | Объект вакуумируется либо наполняется He; масс-спектрометр регистрирует поток гелия через дефект. | До ~5×10−13 Па·м3/с в вакуумном режиме; щуповый поиск — до ~10−4 Па·м3/с в цеховых условиях. | Вакуумные системы, теплообменники, запаянные корпуса, ответственные узлы, стенды ОТК. | Максимальная чувствительность; инертный, безопасный индикаторный газ; совместимость с автоматизацией. |
| Манометрический / вакуумметрический | Оценка утечки по скорости изменения давления или по дифференциальному давлению относительно эталонного объёма. | Порог по потоку обычно 10−3…10−4 Па·м3/с; разрешение по давлению до 0,5–1 Па. | Серийный контроль герметичных объёмов, упаковка, изделия с воздухом/жидкостью, конвейер. | Не требует специальных газов; высокая повторяемость за счёт эталонного объёма и ΔP-датчика. |
| Электронные индикаторные течеискатели | Локальный «обдув» потенциальных зон; регистрация He/H2 в воздухе возле шва/стыка. | Зависит от модели; используется для оперативной локализации (полевые условия). | Монтажные площадки, пусконаладка, сервисный поиск «по месту». | Быстрый «поиск по максимуму сигнала»; удобны для точечной диагностики. |
Мобильная лаборатория для подземных трубопроводов (гелий)
Для линейных объектов «Ликлаб» применяет мобильный комплекс с масс-спектрометрическим анализом гелия. Метод позволяет выявлять дефекты через слой грунта, асфальта и бетона, без сплошных раскопок. Подходит для тепловых сетей/снеготаяния, газо- и водопроводов, холодильных контуров, коммуникаций под покрытием.
| Пороговая чувствительность на трубопроводе (~1 м глубина) | ≈ 5×10−5 Па·м3/с |
| Скорость сканирования трассы | До ~1 м/с |
| Первичное обнаружение крупной утечки | Сигнал появляется на расстоянии до ~10 м от дефекта |
| Время отклика щупа (5 м) | < 2 с |
| Работа в холодное время | Теплоизолированное исполнение; работы до −20 °C |
| Раскопки | Локальные, после маркировки точки утечки (точность — «до кивка лопаты») |

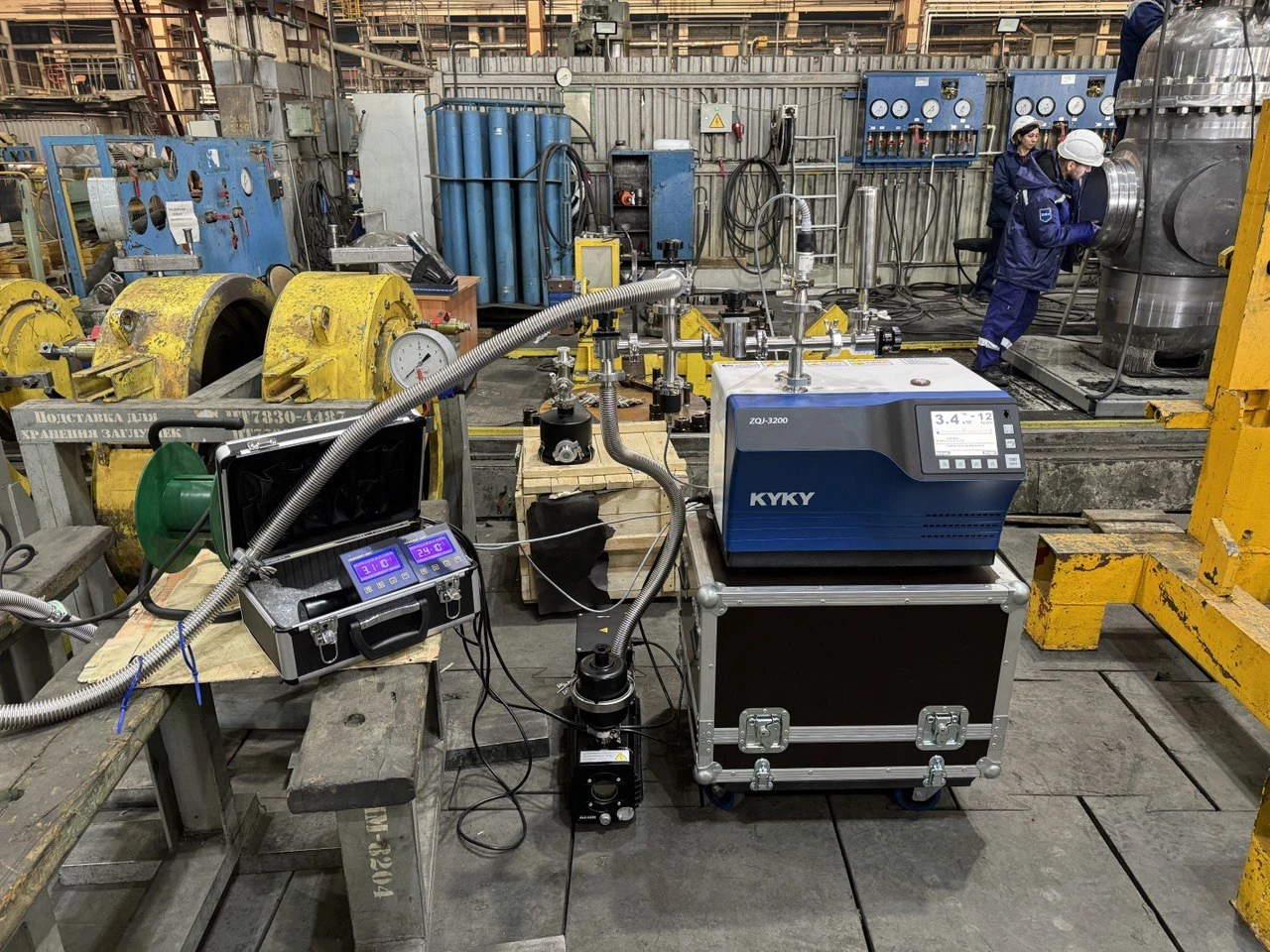

Контроль на промышленном объекте: доступ к поверхности

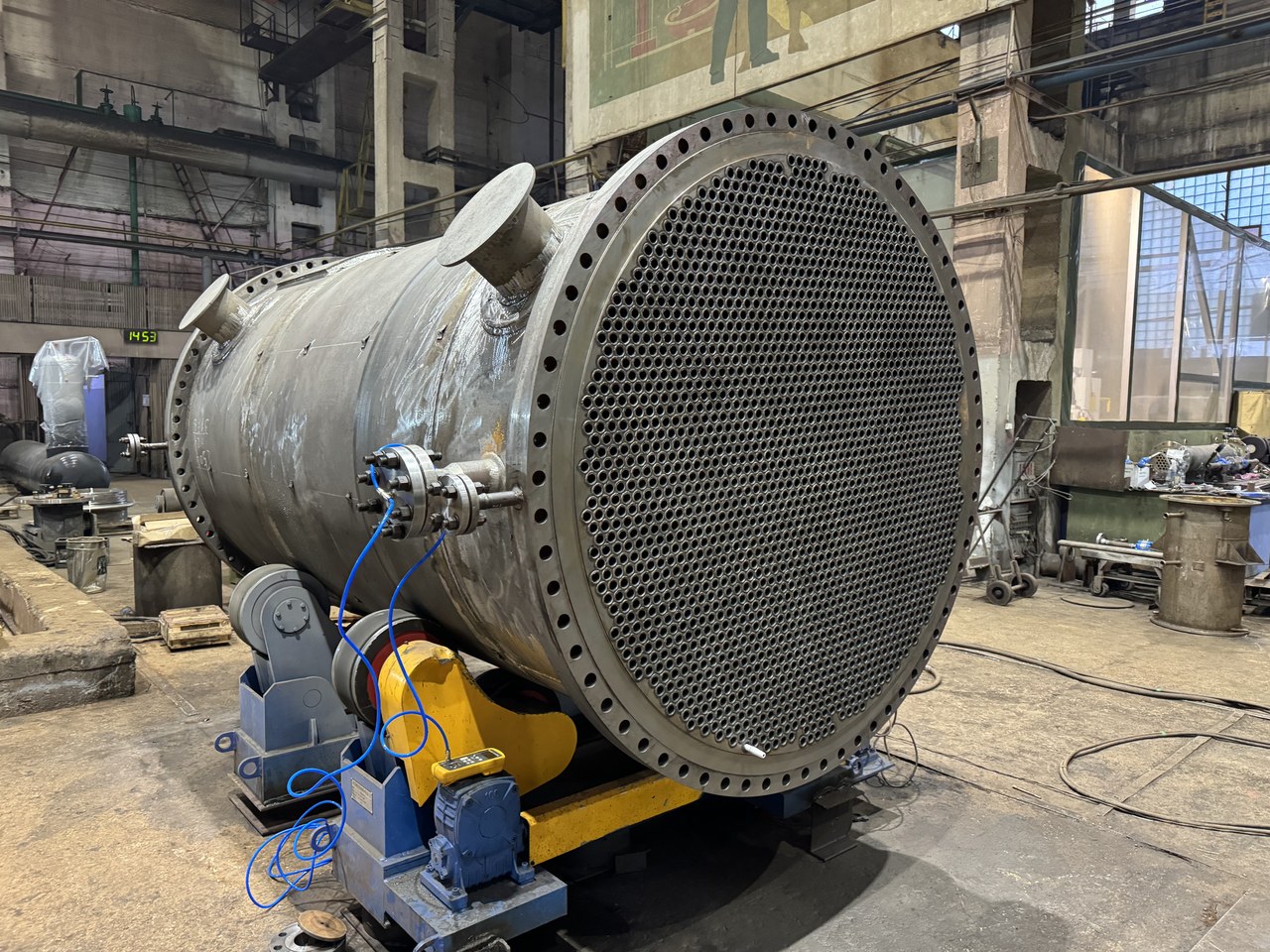

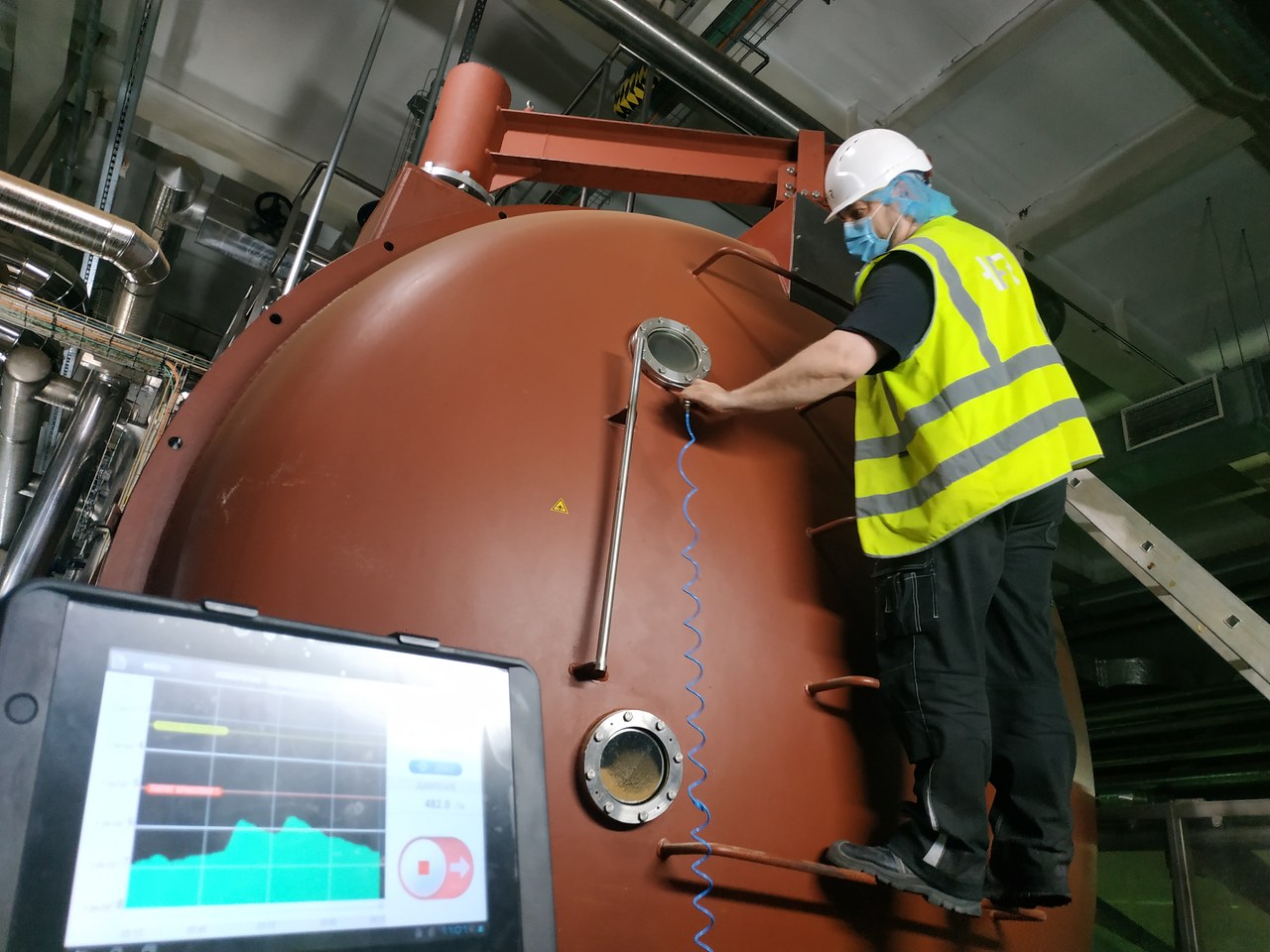

Для поиска течи важен доступ к проверяемому участку. Общий вид показывает рабочее место, а крупный план — участок, на котором ведут поиск. До выезда согласуют доступ к швам, соединениям и трубной части; результат испытания фиксируют отдельно в протоколе.
Стандартный порядок работ
- Подготовка. Анализ документации/трассировки, выбор методики, определение тестового давления и расхода индикаторного газа (для He-метода).
- Предварительная оценка. Измерение общего натекания (падение/рост давления), проверка обвязки, исключение «крупных течей» и негерметичной оснастки.

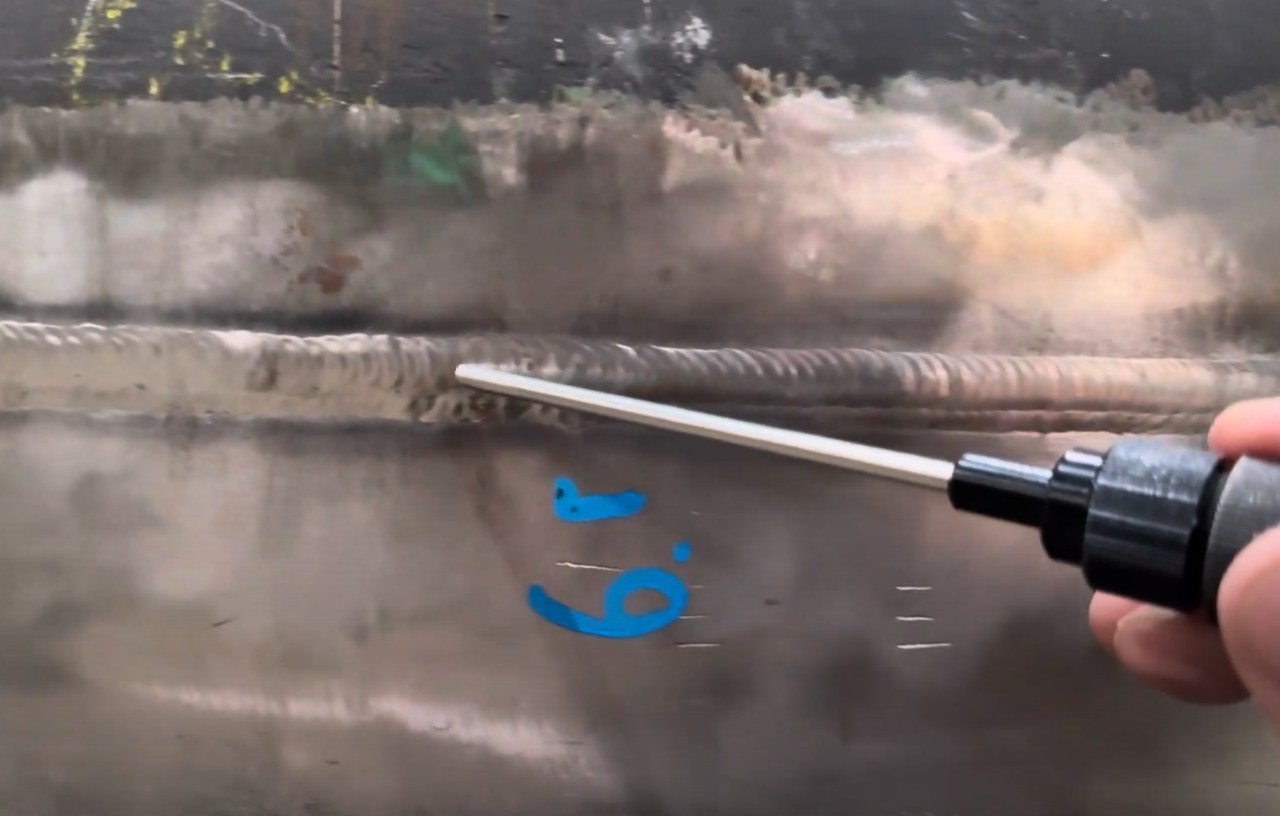

- Локализация. Точечный поиск максимумов сигнала (гелиевый щуп/электронный детектор) либо ΔP-контроль против эталонного объёма.
- Подтверждение. Повторные замеры/картирование, при необходимости — контрольная раскопка и визуальное подтверждение.
- Документирование. Протокол испытаний, заключение о герметичности/дефекте, карта дефектов (для линейных объектов), рекомендации по ремонту.
Требования к подготовке объекта
| Параметр | Рекомендация | Комментарии |
|---|---|---|
| Индикаторный газ (гелий/смесь He-воздух) | Чистый He или смесь ≥ 5% He | Смеси снижают расход газа и упрощают логистику при сохранении чувствительности. |
| Давление при опрессовке | По РД/паспорту изделия; как правило, до 0,1 МПа (для камер — по методике) | Избыточное давление задаётся редуктором, контролируется манометрами/датчиками. |
| Состояние среды | Отсутствие агрессивных/взрывоопасных примесей | He инертен; метод безопасен при соблюдении общих норм ПБ и ВОТ. |
| Коммутация | Быстросъёмные, герметичные соединения | Для повторяемости и скорости смены объектов на конвейере/стенде. |
| Доступ/трасса | Схема трассировки и глубины залегания | Ускоряет сканирование и уточнение мест подключения индикаторного газа. |
Оборудование и метрологическое обеспечение

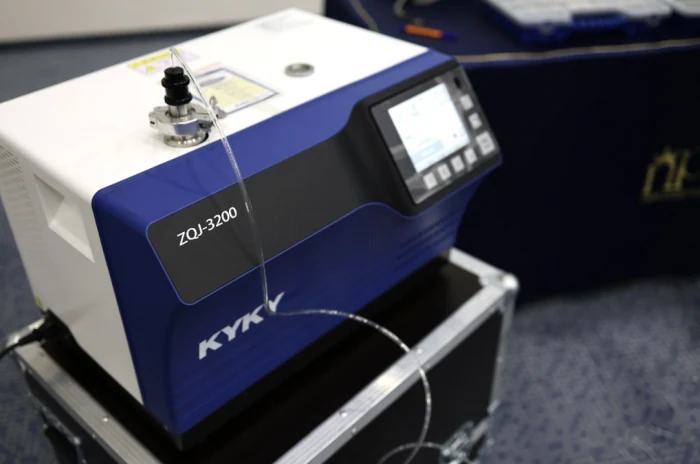

- Масс-спектрометрические течеискатели. Вакуумные методы — максимальная чувствительность; щуповый поиск — оперативная локализация.
- Манометрические стенды. Датчики общего и дифференциального давления; эталонный герметичный объём для компенсации деформаций объекта.
- Контрольные течи (меры потока). Для настройки и подтверждения чувствительности; поверенные или калиброванные источники He-потока.
- Вакуумметры/манометры. Поверенные средства измерений; данные о поверке отражаются в системе «Аршин».
Квалификация и статус лаборатории
| Аккредитация лаборатории | ГОСТ ISO/IEC 17025 – подтверждённая компетентность, система менеджмента качества, прослеживаемость. |
| Допуски персонала | Аттестация по ПБ 03-440-02; специалисты I–III уровней НК: от исполнителя по инструкции до разработчика методик и руководителя работ. |
| Выходные документы | Протоколы испытаний, заключение о герметичности, отчёты по трассам/карты дефектов (для линейных объектов). |
| Расчёт неопределённости | Выполняется по методике, применённой к конкретному способу (вакуум/щуп/ΔP), с указанием условий испытаний. |
Преимущества гелиевого течеискания
- Безопасность и чистота. Гелий инертен, не горюч и экологически безопасен.
- Высокая проникающая способность. Поднимается через грунт/покрытия, что позволяет работать без сплошных вскрытий.
- Максимальная чувствительность. Регистрация малых утечек — от «микро» до «крупных» дефектов.
- Сокращение затрат. Локальные земляные работы, уменьшение простоев и ускорение ремонта.
Где мы особенно полезны
| Отрасль | Типовые объекты | Цель контроля |
|---|---|---|
| Энергетика | Тепловые сети, контуры охлаждения, ВПП снеготаяния | Снижение потерь теплоносителя, предотвращение аварий и простоев |
| Нефтегаз | Газопроводы низкого/высокого давления, ГРП | Безопасность, оперативная локализация повреждений |
| Вакуумная техника/наука | Вакуумные камеры, ускорители, лазеры | Достижение и удержание требуемых уровней вакуума |
| Приборостроение/электроника | Герметичные корпуса, датчики, теплообменники | ОТК и квалификационные испытания изделий |
| Медицина | Линейные ускорители, холодовые контуры | Надёжность и безопасность эксплуатации |
Частые вопросы
Нужно ли останавливать производство?
Часто — нет. Щуповый поиск и манометрические испытания можно организовать с минимальными остановами. Для вакуумных тестов режим согласуется индивидуально.
Что нужно подготовить заказчику?
Схемы, точки доступа, информация о рабочих средах и давлениях, допуски по безопасности. Мы поможем сформировать перечень перед выездом.
Юридическая значимость результатов
Лаборатория аккредитована по ГОСТ ISO/IEC 17025; протоколы испытаний и заключения принимаются для внутреннего контроля и внешних аудитов.
Контакты по вопросам испытаний
По вопросам испытаний свяжитесь с лабораторией по email lab@techeiscatel.ru или по телефону +7 (812) 715-00-17. Для обсуждения методики и условий работ полезно указать тип объекта, объём, рабочую среду, давление и условия доступа.
Испытания на герметичность
Услуги лаборатории · Ликлаб
Лабораторные и выездные работы по согласованной программе контроля.
| Этап | Содержание работ | Результат |
|---|---|---|
| Технический разбор | Изделие, среда, чертёж, допуск, объём контроля | Предложение по методу и оснастке |
| Подготовка | Очистка, сушка, герметизация подключений | Изделие готово к заданному циклу |
| Проверка системы | Фон, контрольная течь, пригодность оборудования | Подтверждённая работоспособность схемы |
| Испытание | Обдув, камера, щуп, накопление или пневматический тест | Измеренный сигнал и условия контроля |
| Оформление | Сопоставление с согласованным критерием | Протокол и схема обнаруженных мест при необходимости |
Объекты контроля
Сосуды, резервуары, трубопроводы и арматура; теплообменные аппараты; баки трансформаторов; герметичные электронные блоки; изделия с вакуумной изоляцией; упаковка и полые детали. Для объекта выбираются метод и объём работ, соответствующие конструкции и технической документации.
Выездная работа
Заранее согласуют готовность объекта, доступ к зонам контроля, питание, газоснабжение, возможность вакуумирования или подачи давления, транспортирование оборудования и рабочее место. Для крупных изделий это влияет на срок выполнения не меньше, чем чувствительность прибора.
Критерий годности задаётся документацией на изделие или согласованной программой. Сам факт обнаружения гелия ещё не определяет решение о приёмке.
Как проходит испытание на герметичность
Метод и критерий
До начала работ согласуют объект, границу контроля, пробный газ, перепад давления и допустимый поток. Для поиска места течи и количественного интегрального контроля могут требоваться разные операции. Критерий годности должен относиться к изделию и условиям метода.
Подготовка и контроль фона
Изделие очищают, сушат и подключают через проверенную оснастку. Измеряют фон и реакцию на контрольный источник. Если фон или время отклика не позволяют различить требуемый уровень, изменяют подготовку или схему до регистрации результата.
Измерение и документ
Записывают идентификатор изделия, схему, оборудование, контрольную течь, давления, температуру и существенные времена. Результат сопоставляют с согласованным допуском. При локальном поиске отмечают проверенные участки и обнаруженные места, включая ограничения доступа.
Документация и происхождение данных
Источники: Каталог Ликлаб 2026, стр. 194, 195. Данные относятся к указанному исполнению и условиям измерения.
