Калибровка и поверка вакуумметров

Содержание материала

Для согласования работ с вакуумметром укажите модель, исполнение, диапазон, рабочий газ и требуемый результат. Калибровка и поверка решают разные метрологические задачи.

Калибровка вакуумметра

Калибровка определяет действительные метрологические характеристики прибора. В письме согласуют точки диапазона, условия измерения, прослеживаемость и состав документа с результатами. Документ о калибровке нельзя называть протоколом поверки.

Измерительный объём с ёмкостными вакуумметрами
Учебный стенд с измерительным объёмом, ёмкостными вакуумметрами и регулируемым натекателем. Практикум CERN/JUAS 2022 по калибровке вакуумных приборов. Источник, стр. 13.

Поверка средства измерений

Поверка подтверждает соответствие средства измерений метрологическим требованиям. Для согласования поверки необходимы обозначение типа, номер в реестре при наличии, методика, исполнение и сведения о предыдущей поверке. Исполнителя и применимую область аккредитации проверяют для конкретной работы.

Перегоревшая нить ионизационного вакуумметра
Перегоревшая нить ионизационного вакуумметра. Загрязнение измерительной системы может нарушить достоверность показаний; наличие второй нити само по себе не устраняет загрязнение. Фото B. Henrist, CERN TE-VSC; JUAS 2022. Источник, стр. 10.

Что сообщить лаборатории

  • Модель, заводской номер и комплект датчик/контроллер.
  • Диапазон давления, принцип измерения и рабочий газ.
  • Задача: определение характеристик или подтверждение соответствия.
  • Имеющиеся паспорт, руководство и метрологические документы.

Написать по email

Нормативная основа и документы

Различие терминов установлено статьёй 2 Федерального закона № 102-ФЗ «Об обеспечении единства измерений». Текст закона на сайте Росгидромета. Возможность, состав и исполнитель работ согласуются до оформления заказа.

Датчик, индикатор и измерительное присоединение

Для согласования работ указывают модель вакуумметра, диапазон, рабочий газ и требуемый результат. Калибровка устанавливает связь показаний с опорными значениями; поверка проводится по установленной методике уполномоченной организацией. Показания на фотографиях иллюстрируют компоновку оборудования.

Вакуумметр с цифровой индикацией на измерительном присоединении.
Вакуумметр с цифровой индикацией на измерительном присоединении.

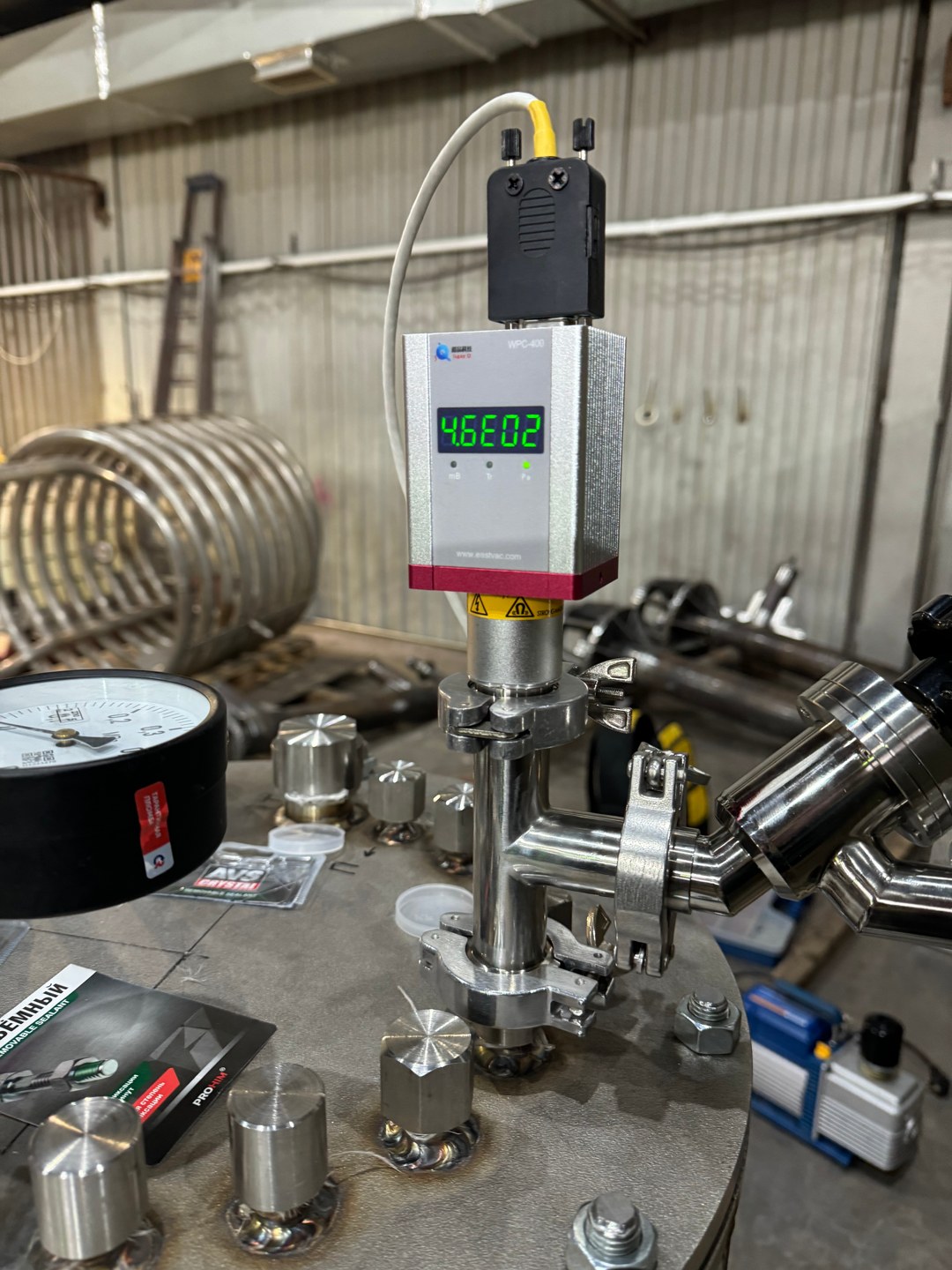

Преобразователь давления с индикатором на вакуумной обвязке.
Преобразователь давления с индикатором на вакуумной обвязке.

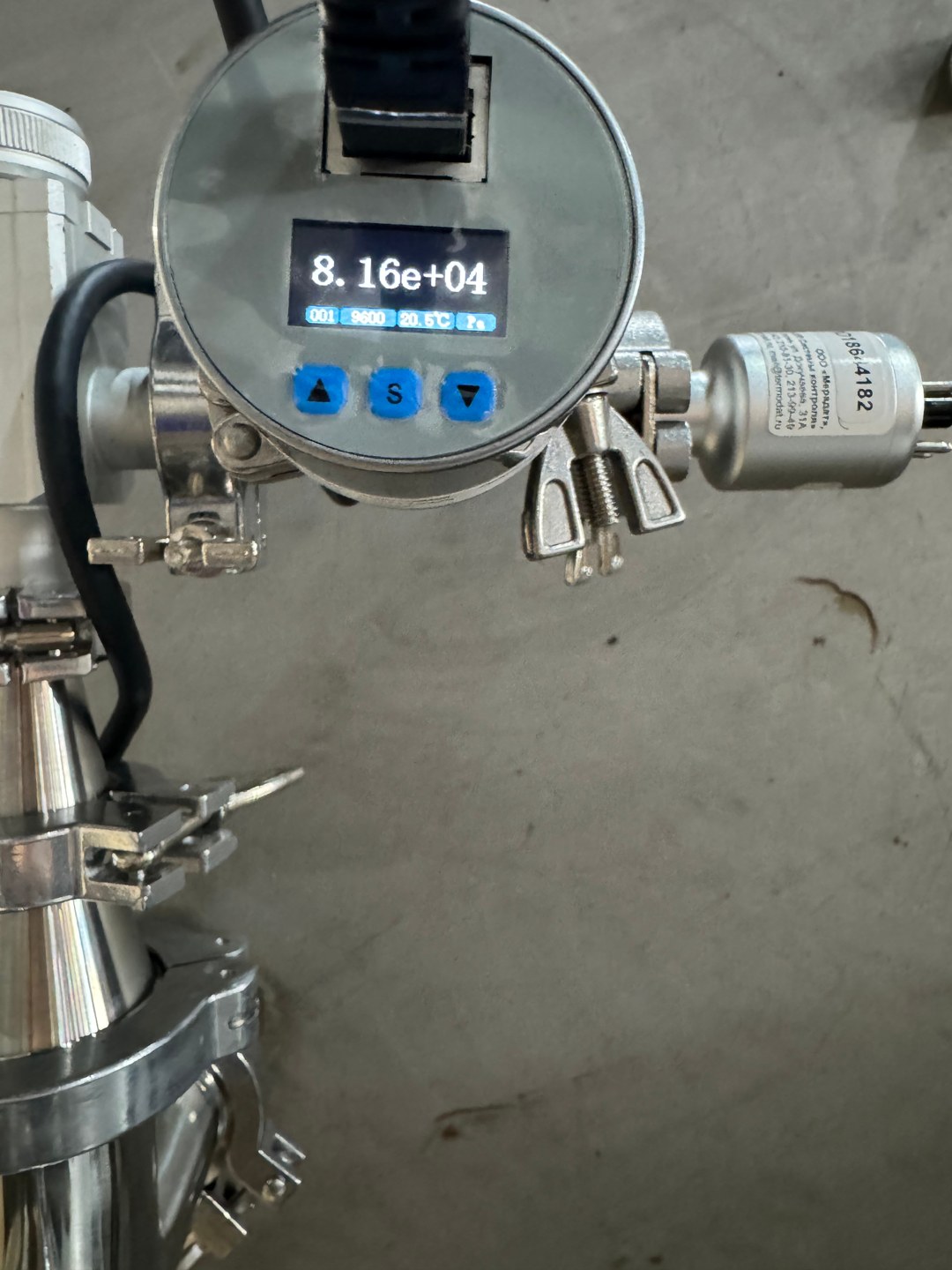

Цифровой индикатор в составе измерительной системы.
Цифровой индикатор в составе измерительной системы.

Прибор, датчик и измерительная обвязка

Вакуумметр удобно представлять на фотографиях комплектом: контроллер, датчик, кабель и присоединение к вакуумной системе. Снимок лицевой панели помогает прочитать обозначение прибора и единицу давления, а общий вид — понять, как собрана измерительная линия.

В подборке видны несколько вариантов размещения датчиков и индикаторов на стенде. Такие фотографии дополняют паспортные сведения при согласовании работы. Число на дисплее относится к моменту съёмки; метрологические характеристики и результаты оформляются в документах на конкретный прибор.

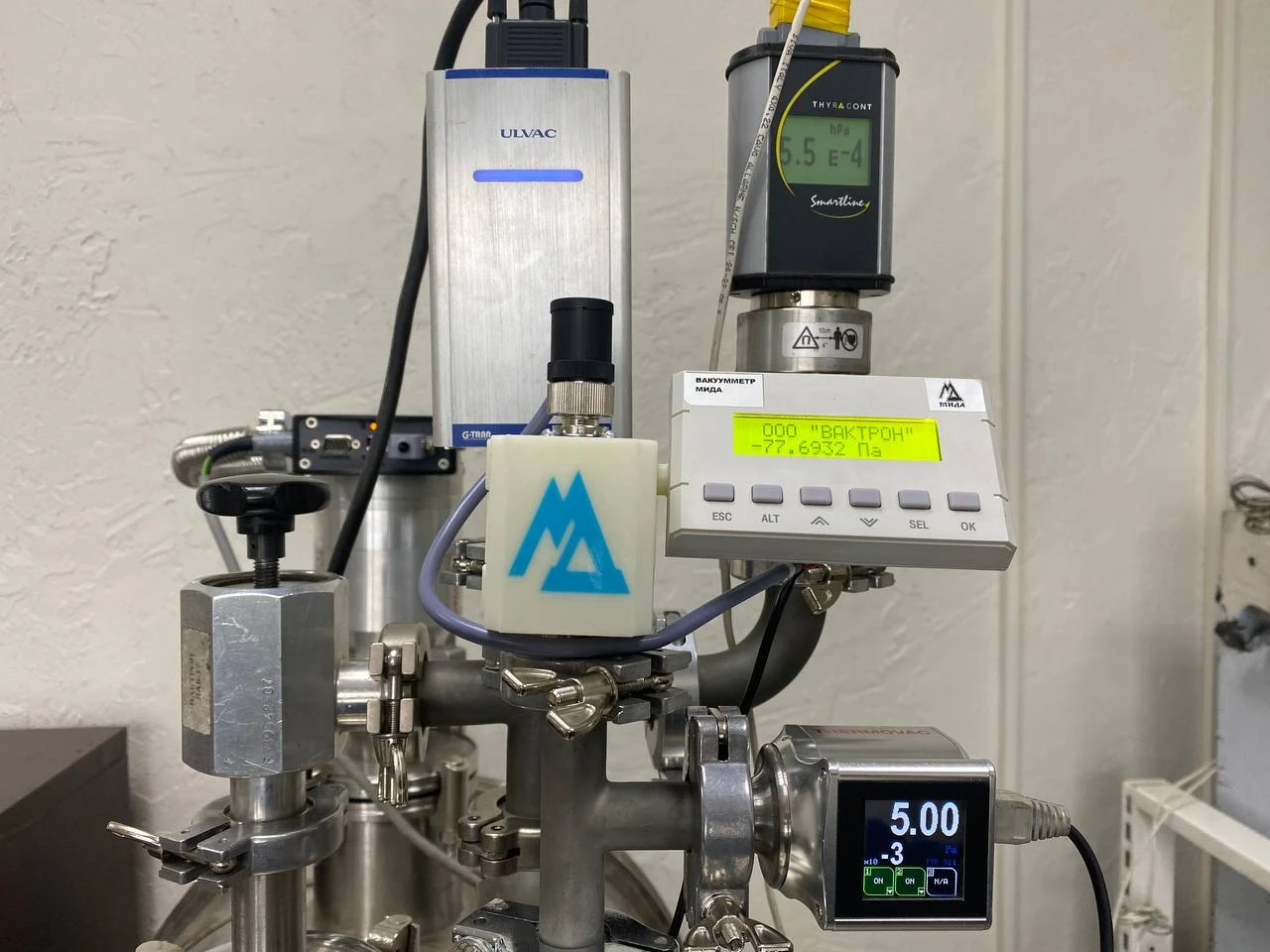

Несколько приборов измерения давления на общем стенде.

Несколько приборов измерения давления на общем стенде.

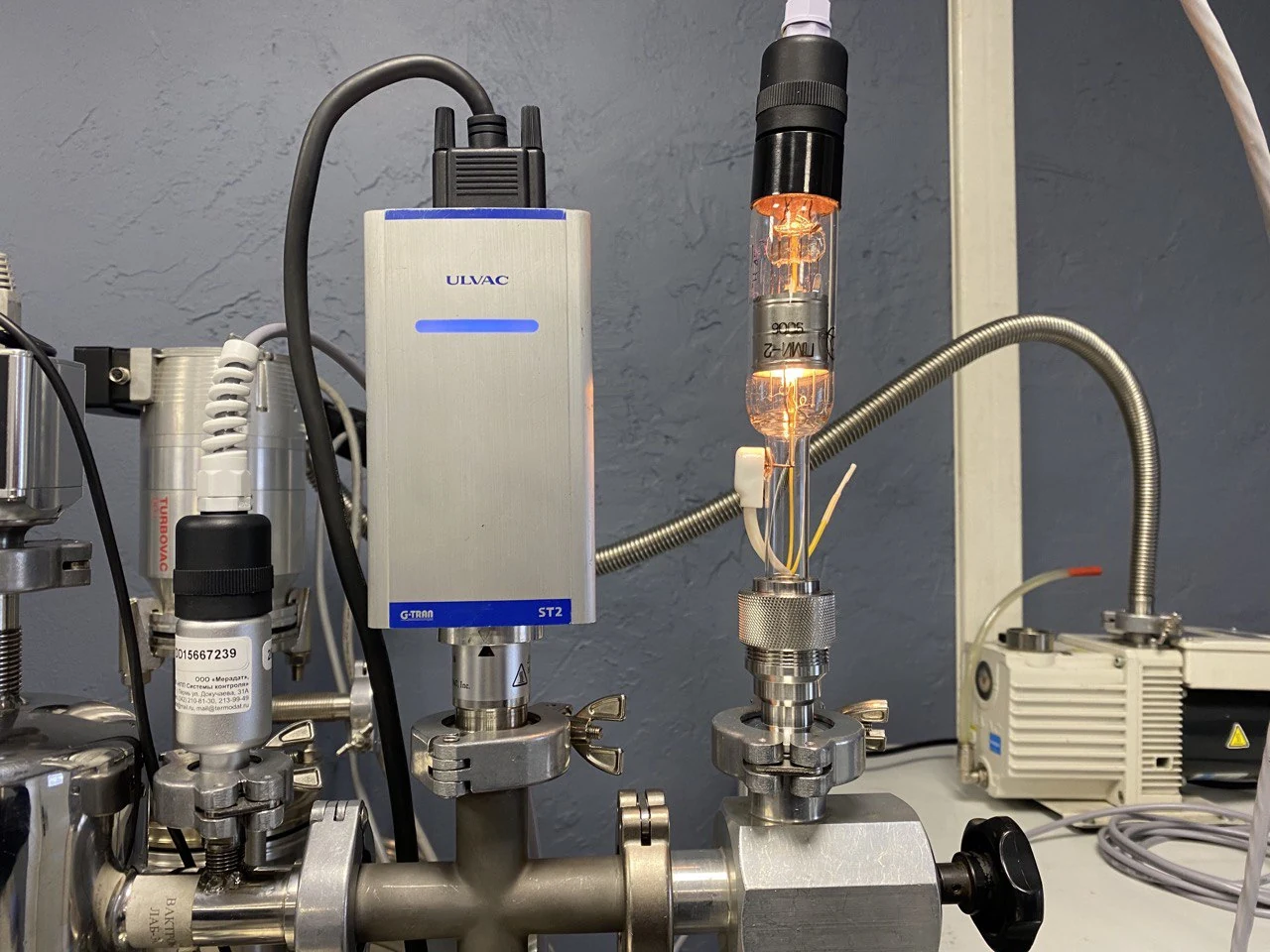

Вакуумные датчики и соединительные линии измерительного стенда.

Вакуумные датчики и соединительные линии измерительного стенда.

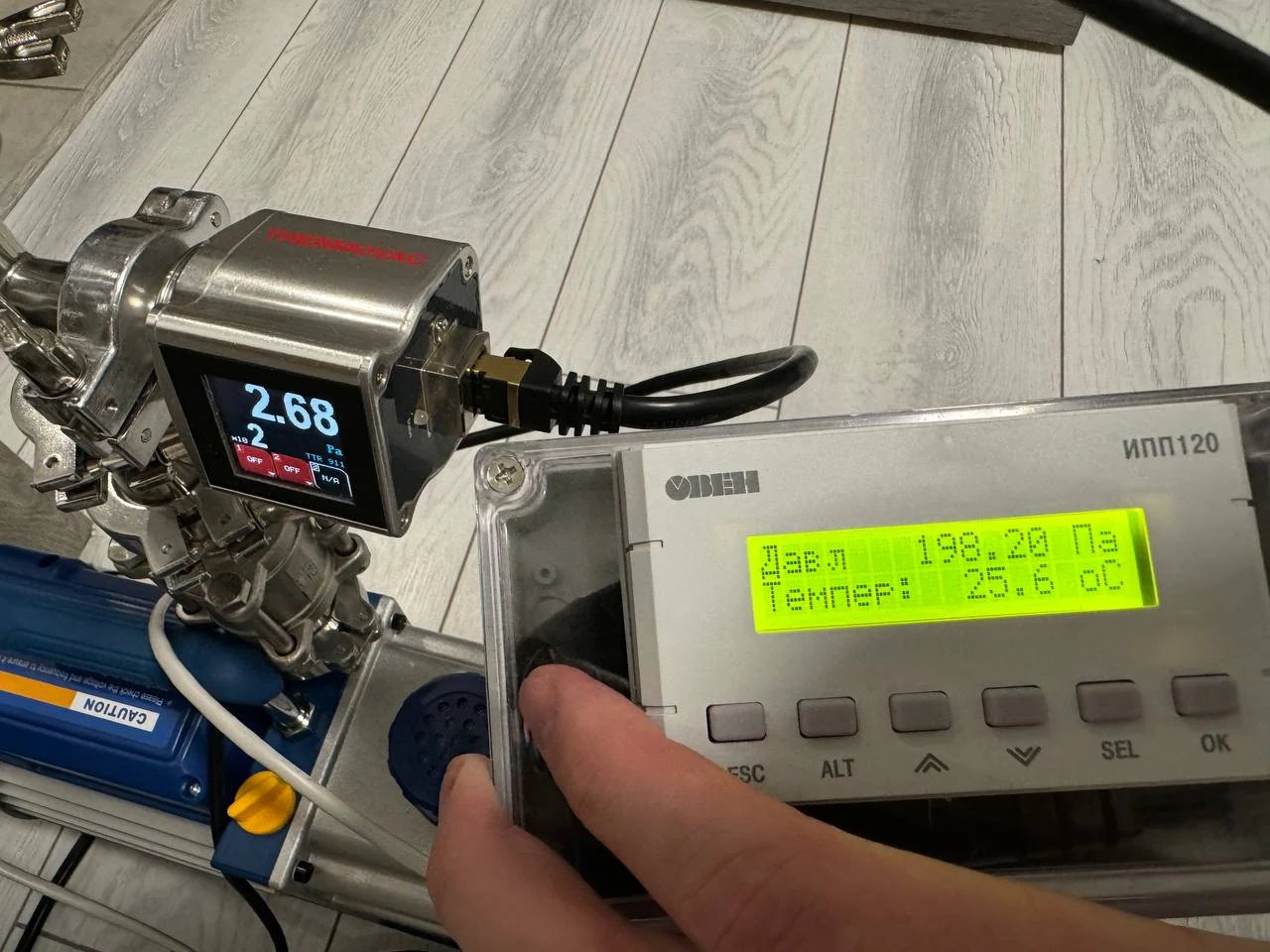

Компоновка нескольких вакуумметров и датчиков.

Компоновка нескольких вакуумметров и датчиков.

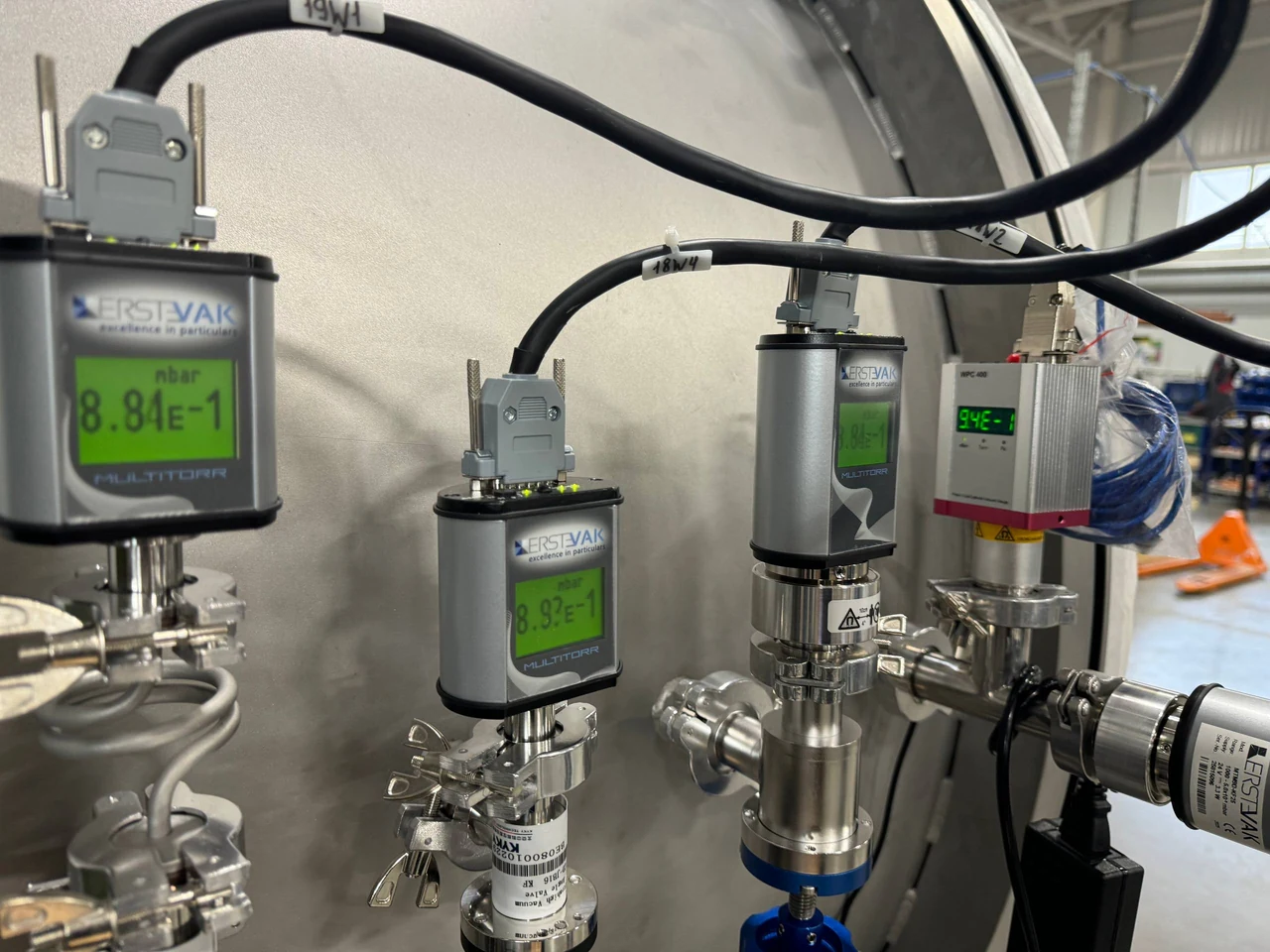

Измерительное оборудование с отдельными индикаторами давления.

Измерительное оборудование с отдельными индикаторами давления.

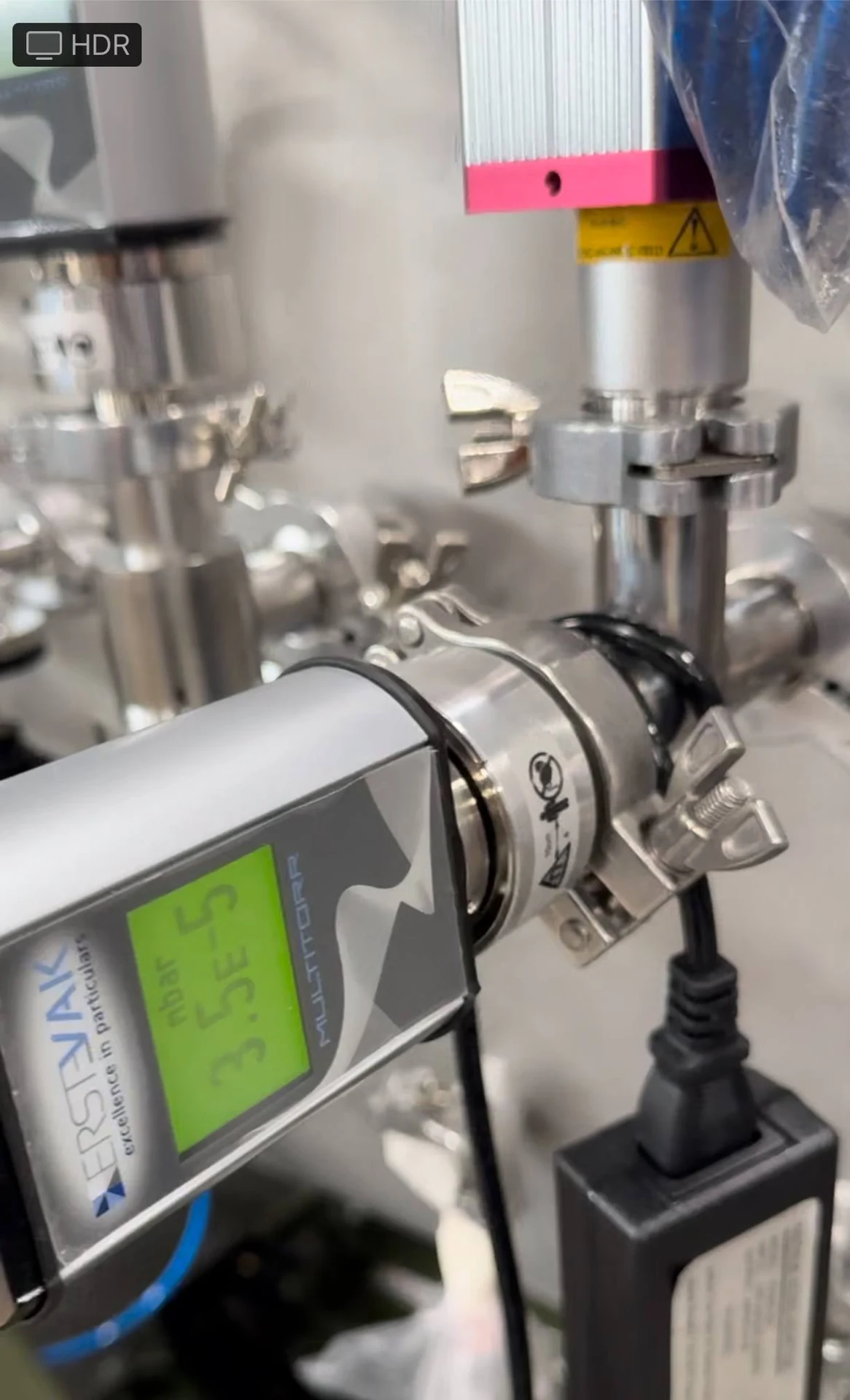

Датчики и приборы на рабочем столе.

Датчики и приборы на рабочем столе.

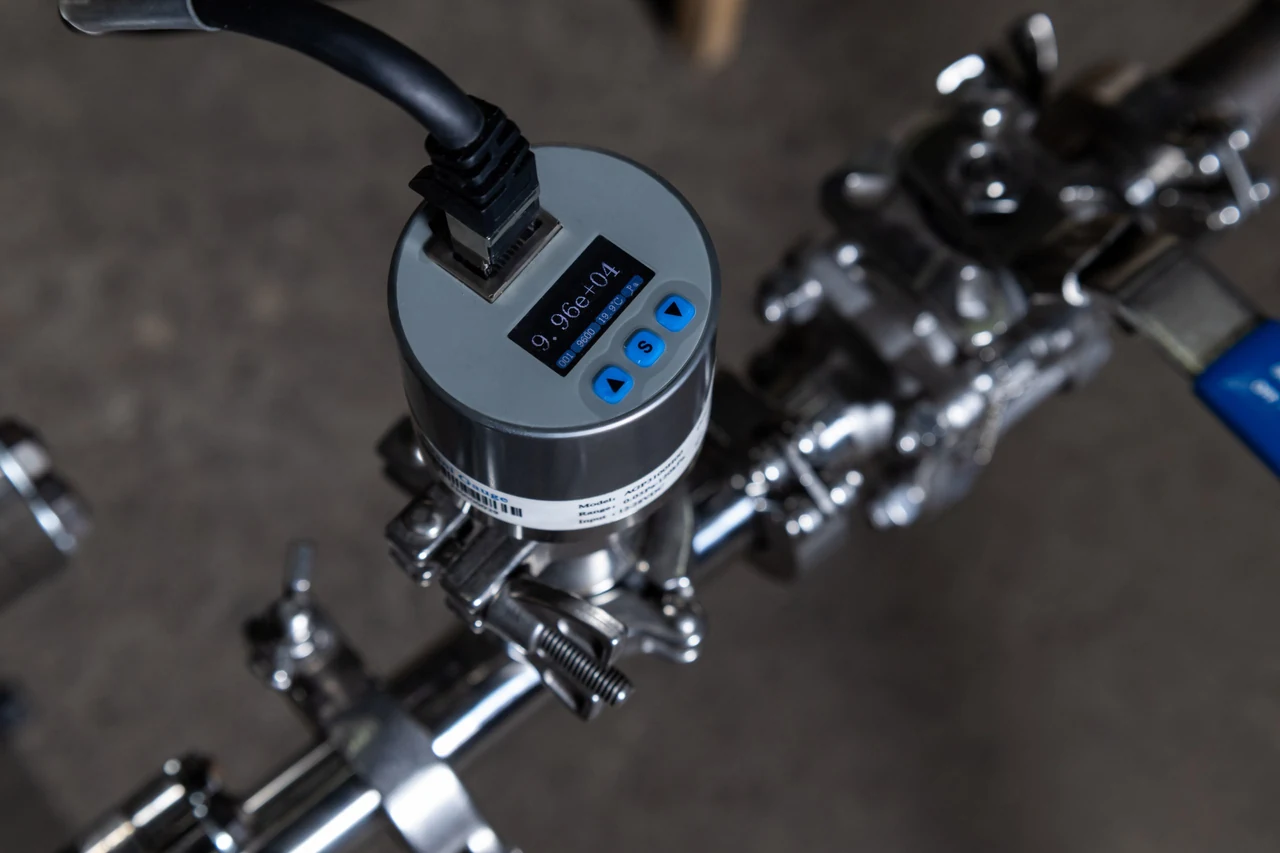

Крупный план индикатора давления и его подключения.

Крупный план индикатора давления и его подключения.
