Замена датчиков давления
Масс-спектрометрический течеискатель ТИ1-50 имеет два встроенных датчика давления. Контролируется давление на входе течеискателя (P3) и остаточное давление форвакуумного насоса (P1).
По давлению P1 можно отслеживать давление на выхлопе ТМН. С целью упрощения конструкции течеискателя и повышения надежности в течеискателе не применяется высоковакуумный датчик давления P2 (контроль высокого вакуума в камере анализатора осуществляется косвенно, по датчику давления P1).
В данный момент в качестве датчиков давления используются лампы ПМТ-6. В скором времени лампы ПМТ-6 будут заменены на манометры Пирани фирмы Thyracont.
Что показать на фотографии датчика
Для подбора замены нужны обозначение датчика, маркировка контроллера и вид разъёма. Снимите также присоединение к вакуумной линии: размер и исполнение ответной детали уточняются по документации. Это позволяет обсудить замену вместе с кабелем и монтажным узлом.
Подборка показывает датчики, их корпуса и электрические подключения. Одинаковая форма разъёма сама по себе не подтверждает совместимость. Порядок установки и проверки следует выбирать по руководству прибора, для которого выполняется обслуживание.

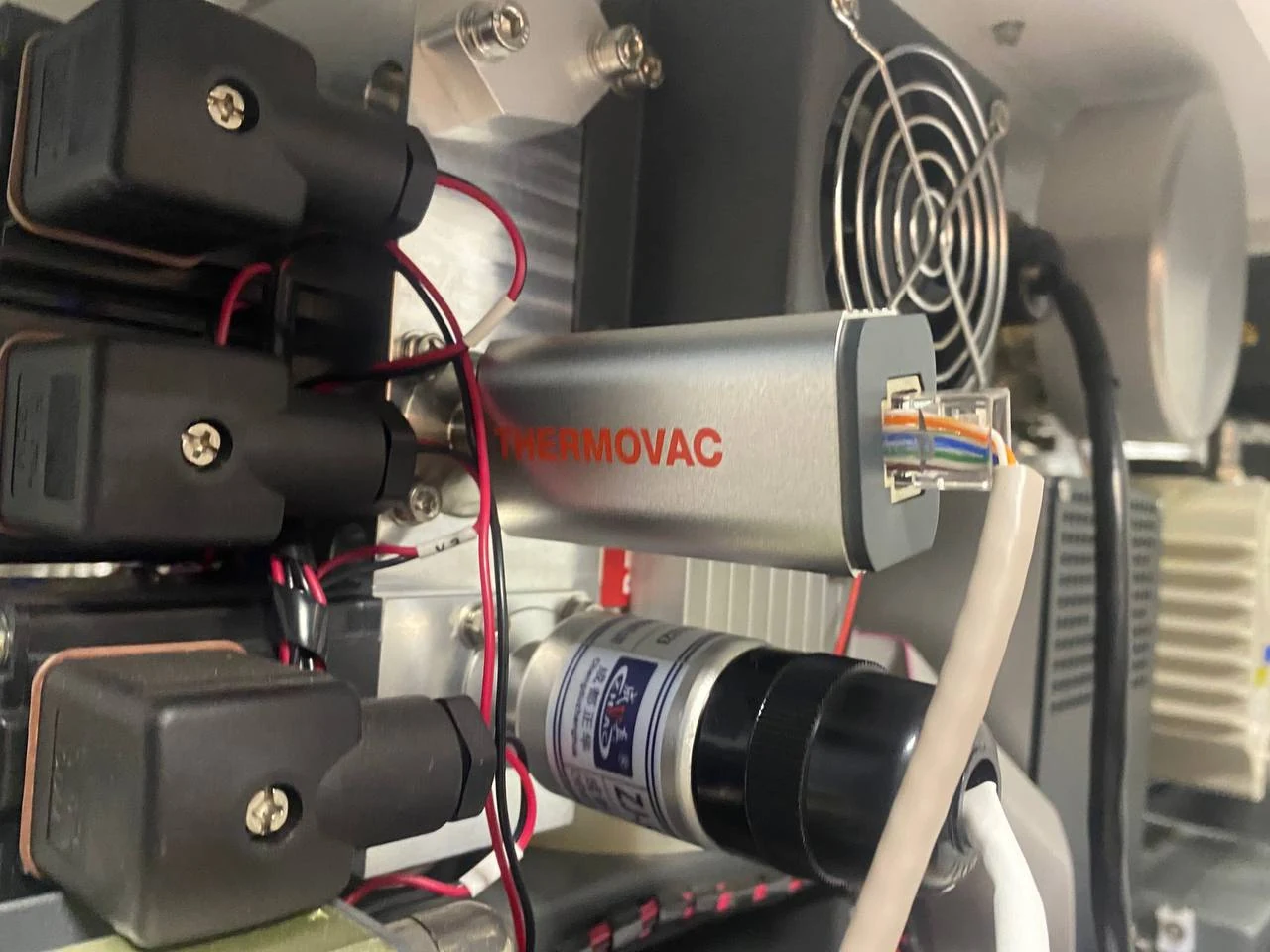

Вакуумный датчик с маркировкой на корпусе.

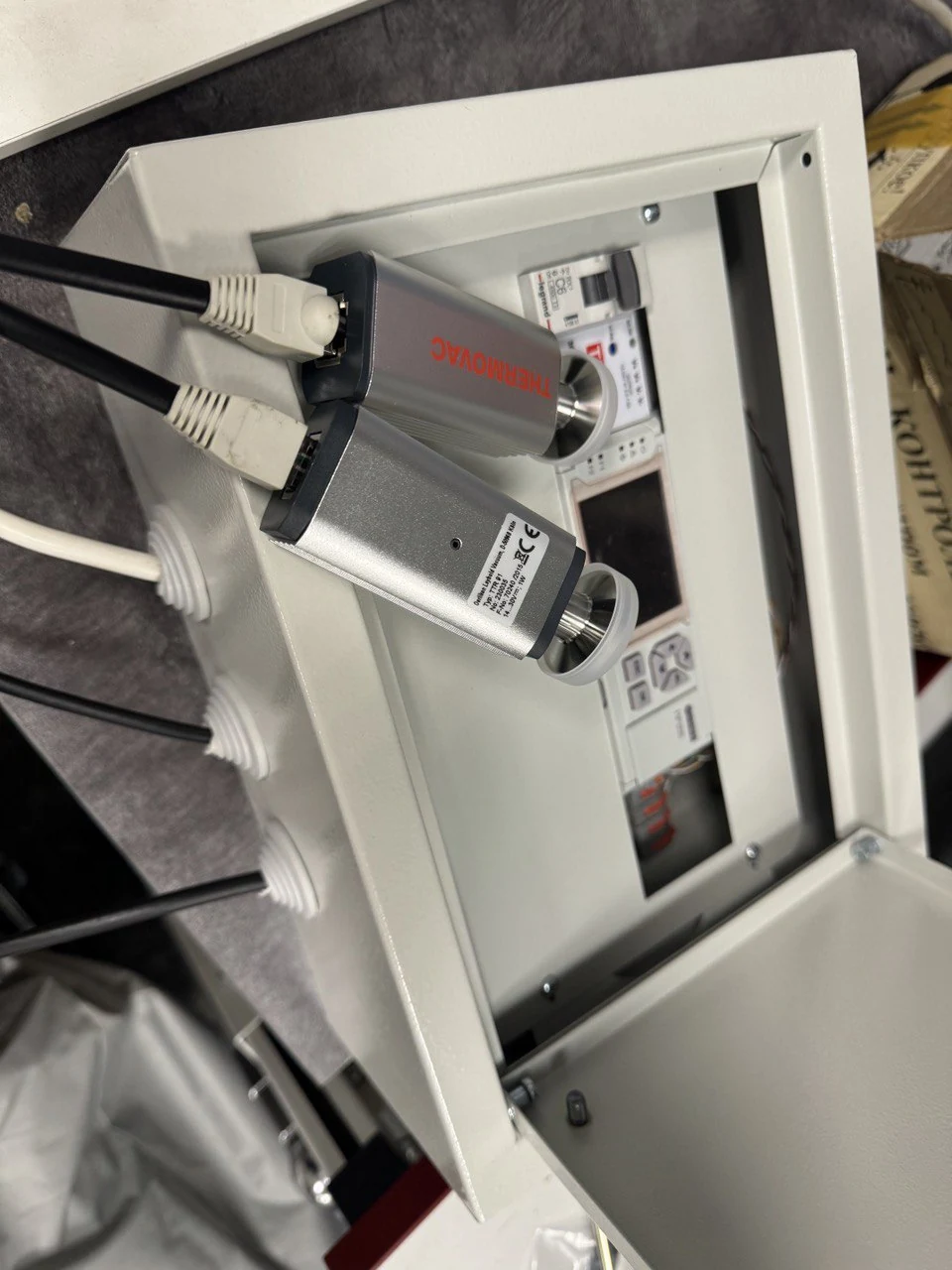

Корпус датчика и его присоединительная часть.

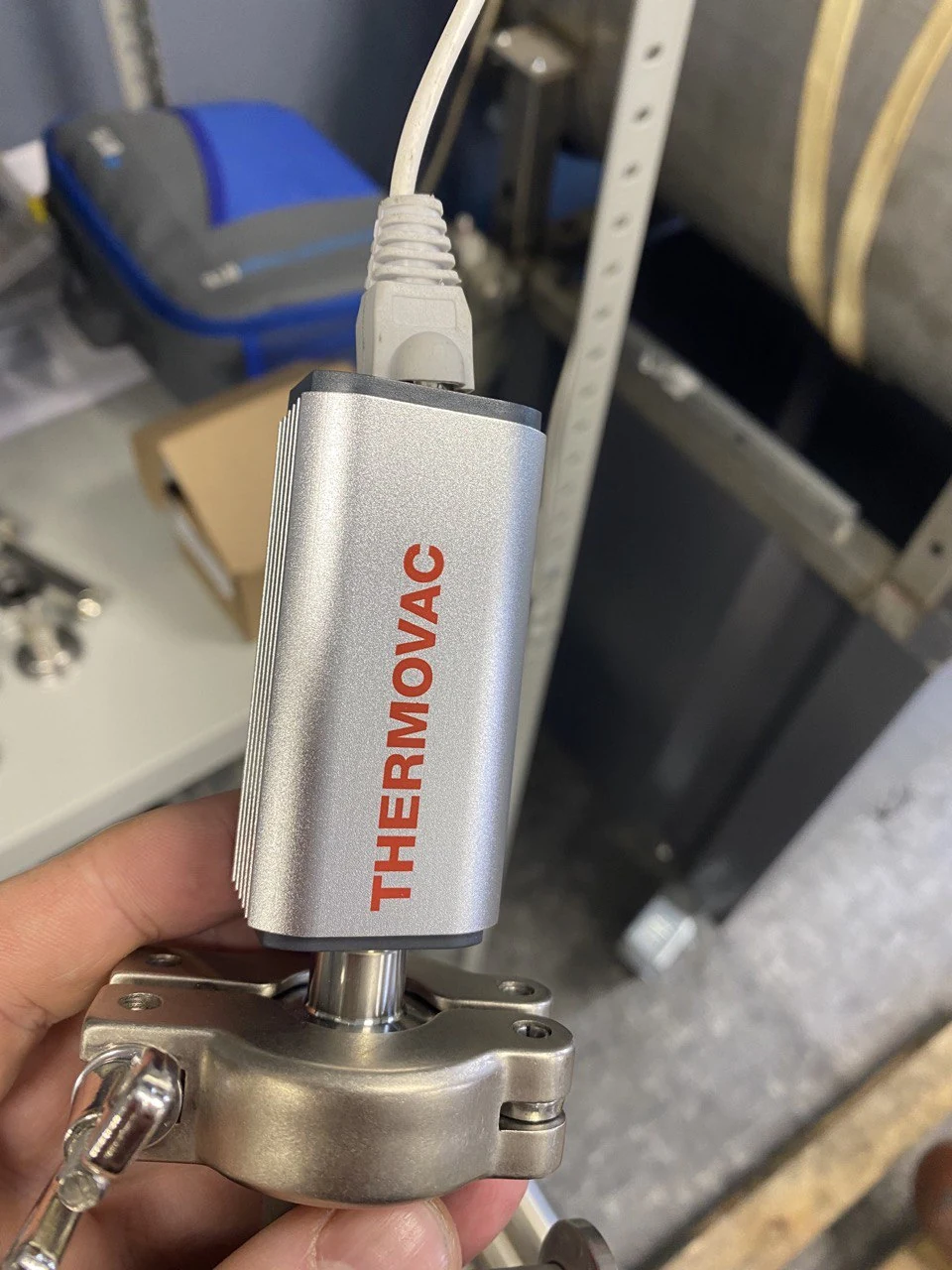

Датчик THERMOVAC с кабельным подключением.
Датчик давления THERMOVAC крупным планом.
По теме: Сервисное обслуживание течеискателя · Калибровка и поверка вакуумметров
При выходе из строя лампы ПМТ-6 следует провести работы по её замене. В комплекте ЗИП есть запасные лампы. Процесс замены лампы проиллюстрируем на примере датчика давления P3.
Шаг 1.
Отсоединить разъем платы контроля давления от лампы ПМТ-6, раскрутив гайку разъема.
Шаг 2.
С помощью торцевого ключа открутить контр-гайку ПМТ-6. Осторожно вынуть лампу ПМТ.
Шаг 3.
На новую лампу в указанной ниже последовательности устанавливаем: контр-гайку, обжимное кольцо и резиновый уплотнитель. Предварительно все детали следует протереть спиртом.
Шаг 4.
В канал установки следует поместить новую лампу ПМТ-6 .
Канал также следует протереть спиртом.
Шаг 5.
Обратите внимание на положение ключа на лампе ПМТ-6 и на разъеме платы контроля давления. Затяните контр-гайку.
Шаг 6.
Подключите плату к лампе ПМТ-6. После чего убедитесь, что кабель RS-485 подключен к плате.
Замена P1 производится аналогично.
