Чистка клапанов
Чистка форсажных клапанов
Вакуумная система масс-спектрометрического течеискателя ТИ1-50 содержит 6 клапанов (с сухим насосом - 5 клапанов). Все клапаны - производства японской фирмы SMC. Клапана необходимо для обеспечения разных режимов работы течеискателя, например "противоток" или "прямоток".
Форсажные клапаны V2 (прямоточный), V3 (байпас) и V4 (ФВН/ТМН) постоянно находятся в работе. При работе прибора в условиях производства, отсутствии фильтров на входе течеискателя и напуске атмосферы происходит постепенное загрязнение клапанов. Это приводит к ухудшению герметичности вакуумной системы, нежелательным натеканиям и высокому уровню фона.
В зависимости от условий эксплуатации течеискателя, следует включить в регламентные работы чистку форсажных клапанов вакуумной системы.
Клапанные узлы и состояние соединений
Перед обсуждением обслуживания клапана полезно зафиксировать общий вид узла, положение патрубков и состояние доступных уплотнений. Фотографии после разборки позволяют сохранить расположение деталей, но не заменяют схему и порядок сборки из руководства прибора.
На снимках видны отдельные элементы клапанного узла, уплотнение и загрязнённые детали вакуумной линии. По внешнему виду можно описать состояние поверхности; причину загрязнения и пригодность детали к дальнейшей работе устанавливают при осмотре.

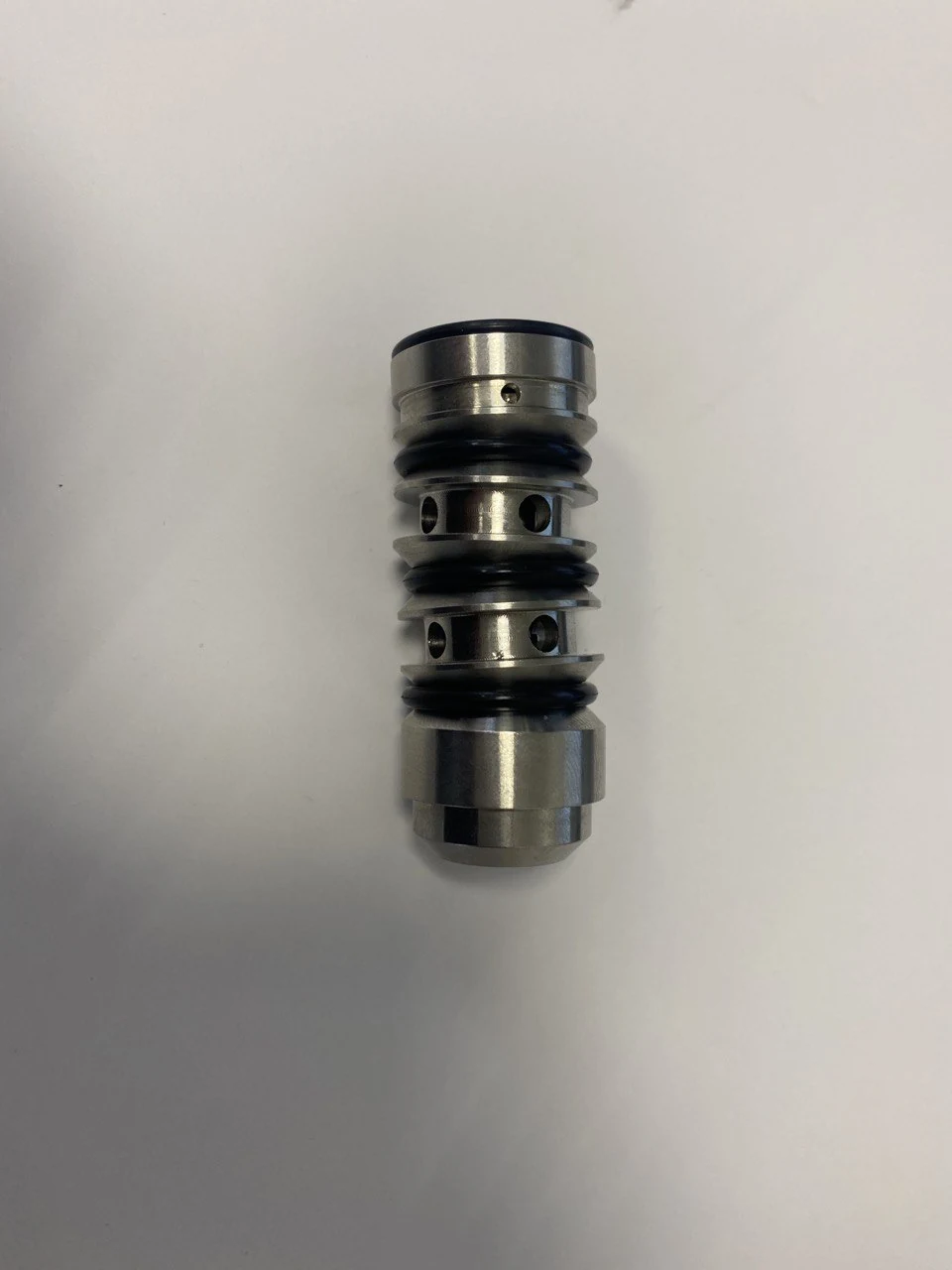

Деталь клапанного узла после снятия.

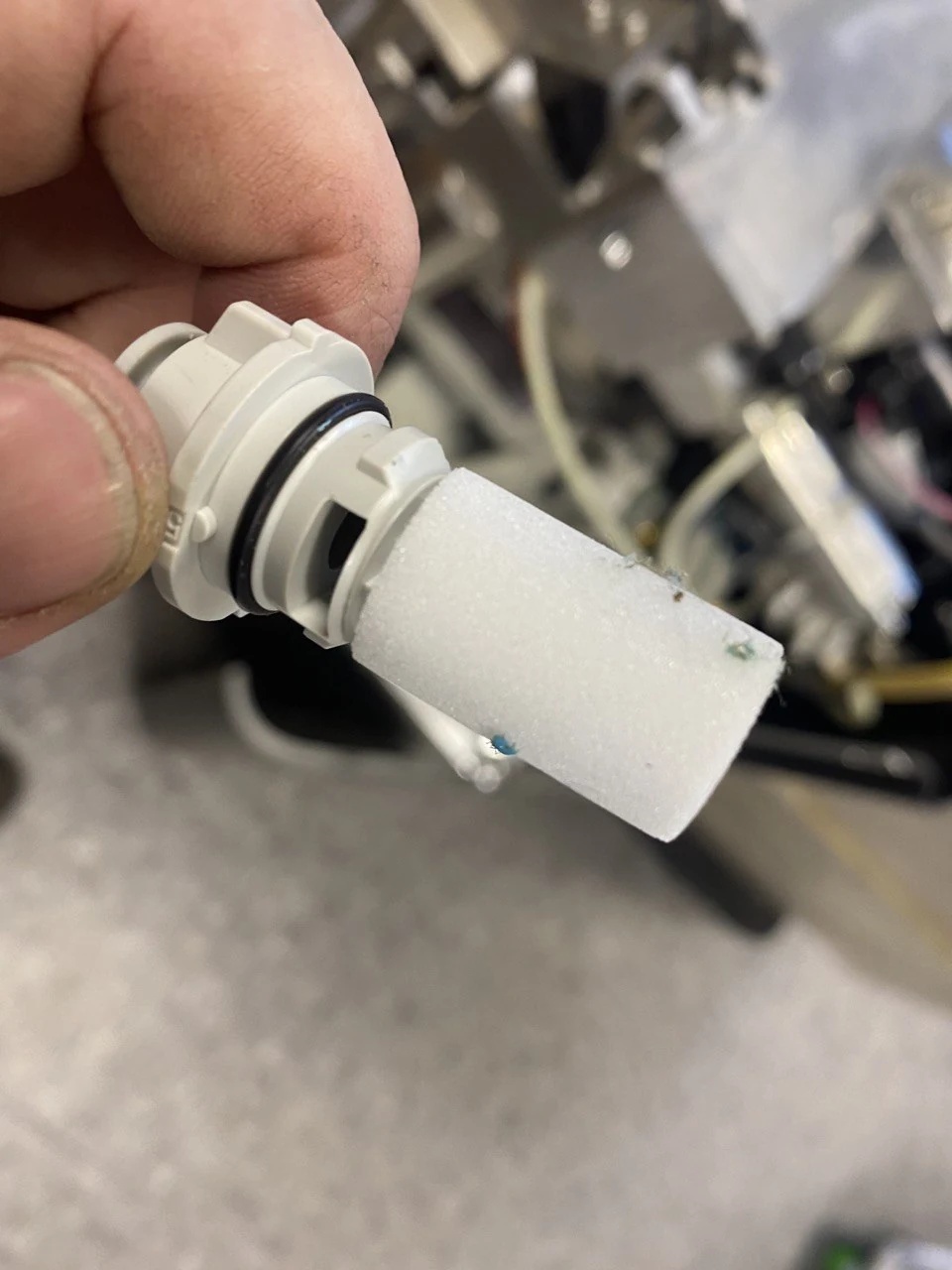

Соединительная деталь и уплотнение крупным планом.

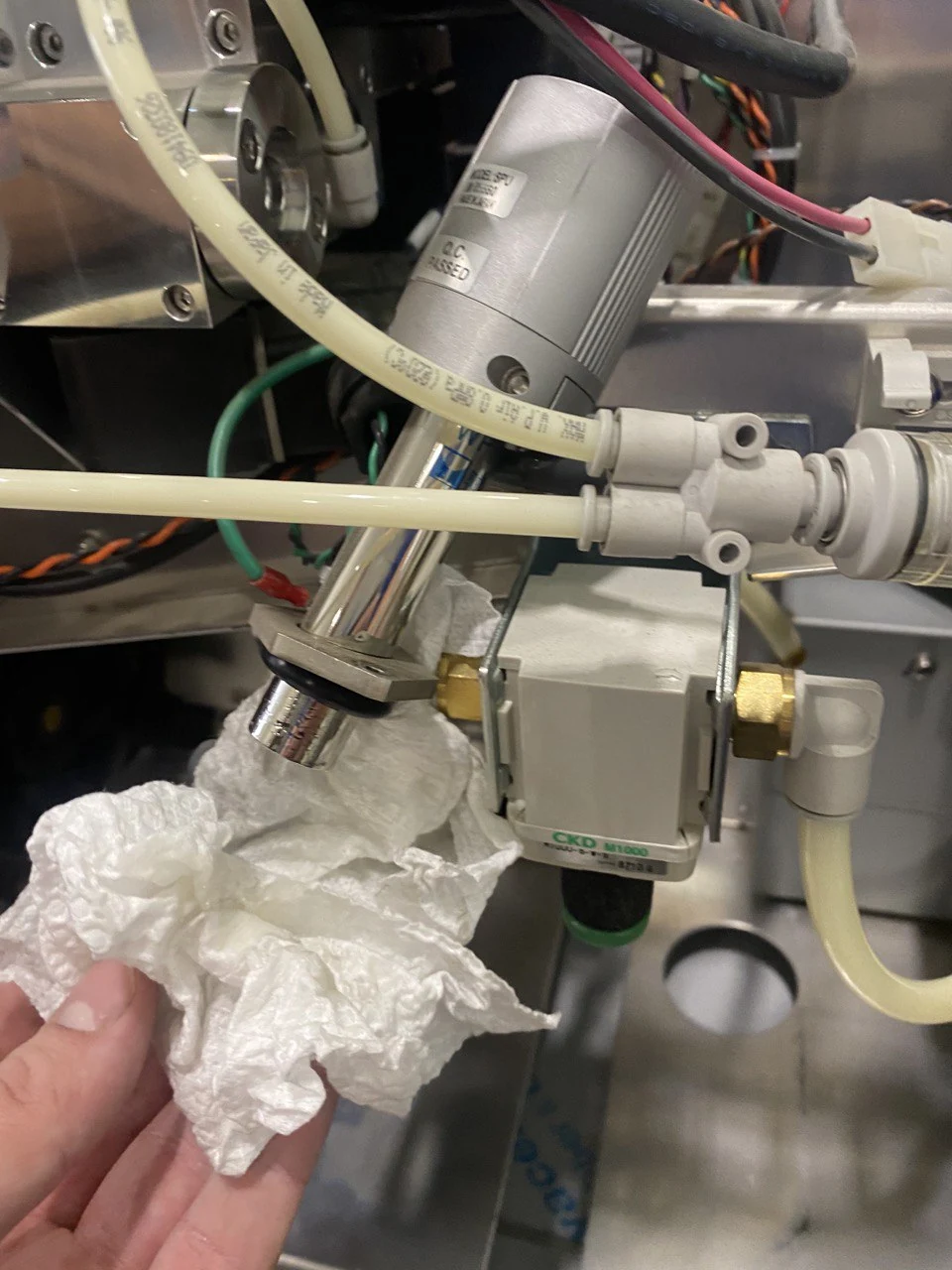

Отложения на внутренней поверхности вакуумной линии.

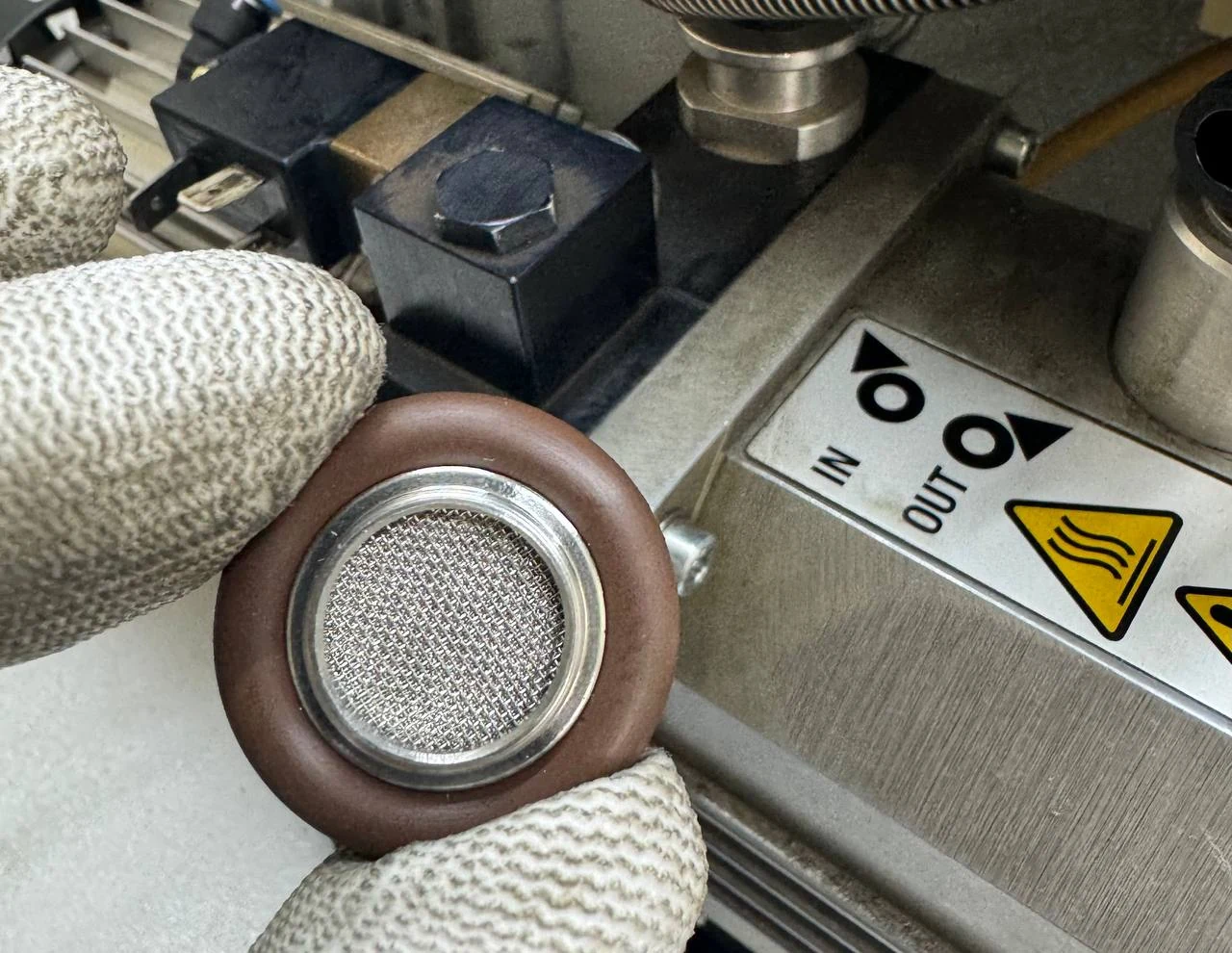

Фильтрующий элемент и уплотнение со следами загрязнения.
По теме: Сервисное обслуживание течеискателя · Клапаны для вакуумных систем
Расположение форсажного клапана V2 (прямоточный):
Расположение форсажных клапанов V3 (байпас) и V4 (ФВН/ТМН):
Методику чистки форсажных клапанов опишем на примере клапана V3.
Шаг 1.
Вытащить фиксирующую шпонку. Шпонка фиксирует соленоид клапан на штоке.
Шаг 2.
Снять соленоид со штока клапана. Снять пружинное кольцо.
Шаг 3.
Открутить 4 шестигранных болта - крепёж крышки и штока клапана.
Шаг 4.
Аккуратно вынуть шток клапана в сборе с крышкой клапана. Обратите внимание на кольцевое резиновое уплотнение на корпусе клапана.
Шаг 5.
Чистка уплотнения клапана производится с помощью спирта.
Шаг 6.
Чистка поверхностей клапана производится с помощью спирта.
Шаг 7.
Сборка клапана производится в обратном порядке.
Шаг 8.
Четыре крепежные болта закручиваются от руки. Не забудьте установить пружинное кольцо, соленоид и фиксирующую соленоид шпонку.
