Клапаны для вакуумных систем

Виды вакуумных клапанов, предлагаемых компанией ООО «Ликлаб»:

  1. Клапаны микропотоков, микроклапаны
  2. Стандартные угловые и проходные клапаны: DN16, DN25, DN50 с фланцами ISO-KF
  3. Клапаны с повышенной проводимостью угловые DN63, DN100, DN150, DN200, DN250 с фланцами ISO-K
  4. Затворы условного диаметра DN16, DN25, DN40, DN50, DN63, DN100, DN150, DN200, DN250
  5. Клапаны нормированного напуска, клапаны-натекатели

Клапан в составе вакуумной линии

Для подбора клапана важно описать не только его условный проход, но и место установки. Нужны типы ответных фланцев, направление патрубков, свободное пространство для привода и схема соседних узлов. Фотографии собранной линии помогают увидеть ограничения, которые незаметны в перечне деталей.

На снимках представлены ручной вентиль, электромагнитные узлы и арматура на крышке камеры. Их внешний вид иллюстрирует варианты компоновки. Исполнение, материалы, допустимые условия и совместимость выбранного клапана проверяются по его документации.

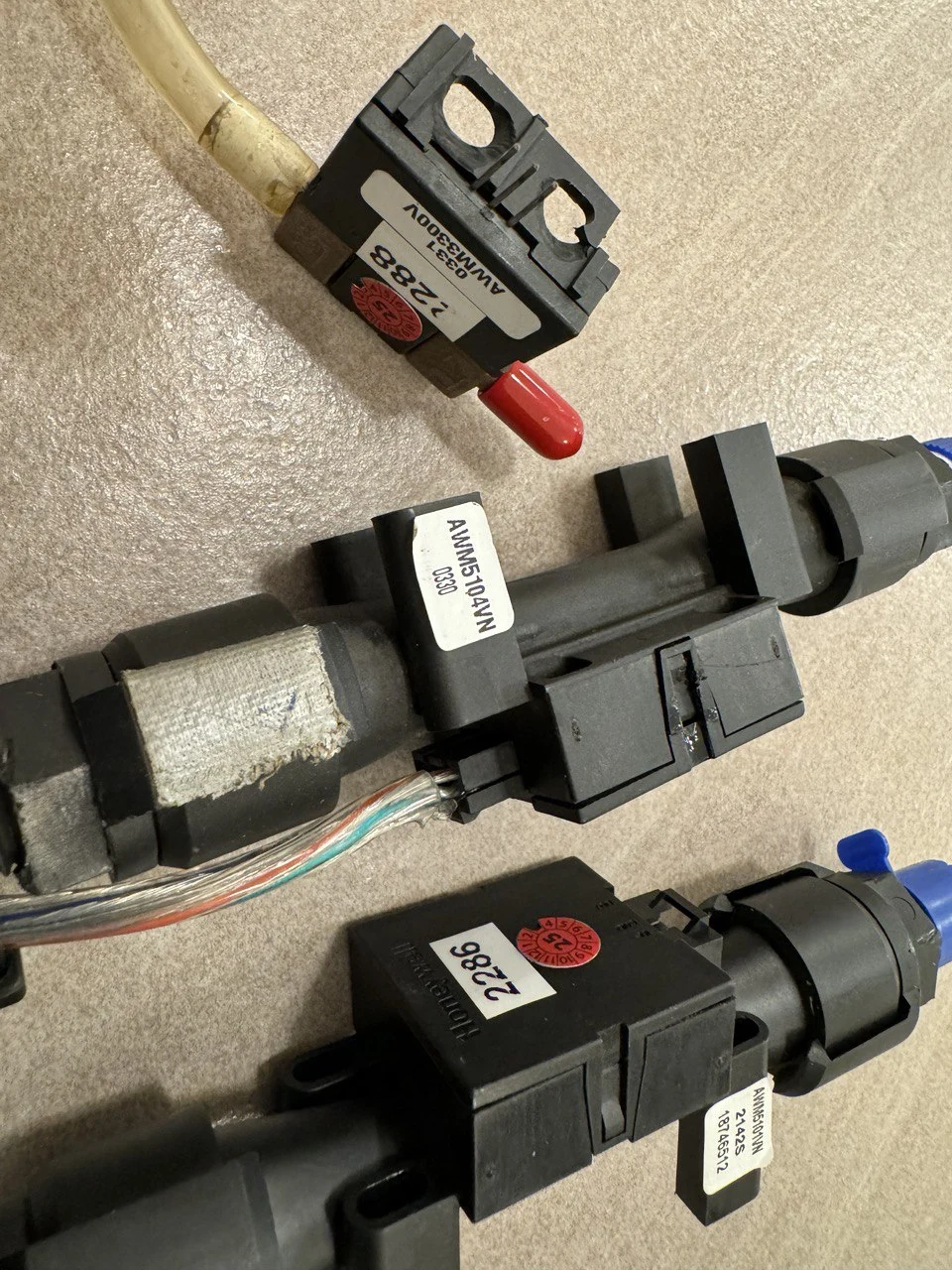

Электромагнитные клапанные узлы с электрическими разъёмами.

Электромагнитные клапанные узлы с электрическими разъёмами.

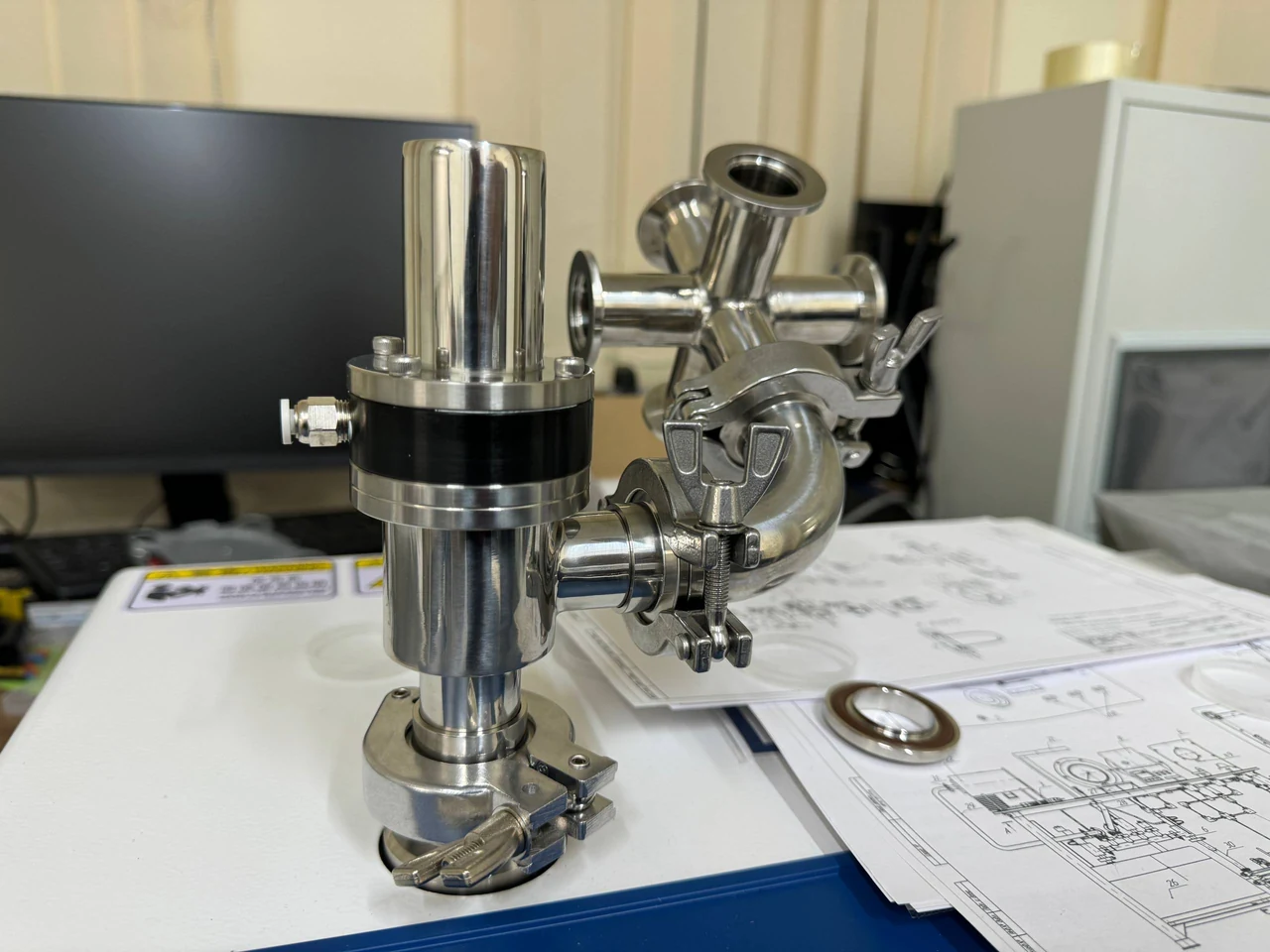

Вакуумная линия, собранная из арматуры и переходников.

Вакуумная линия, собранная из арматуры и переходников.

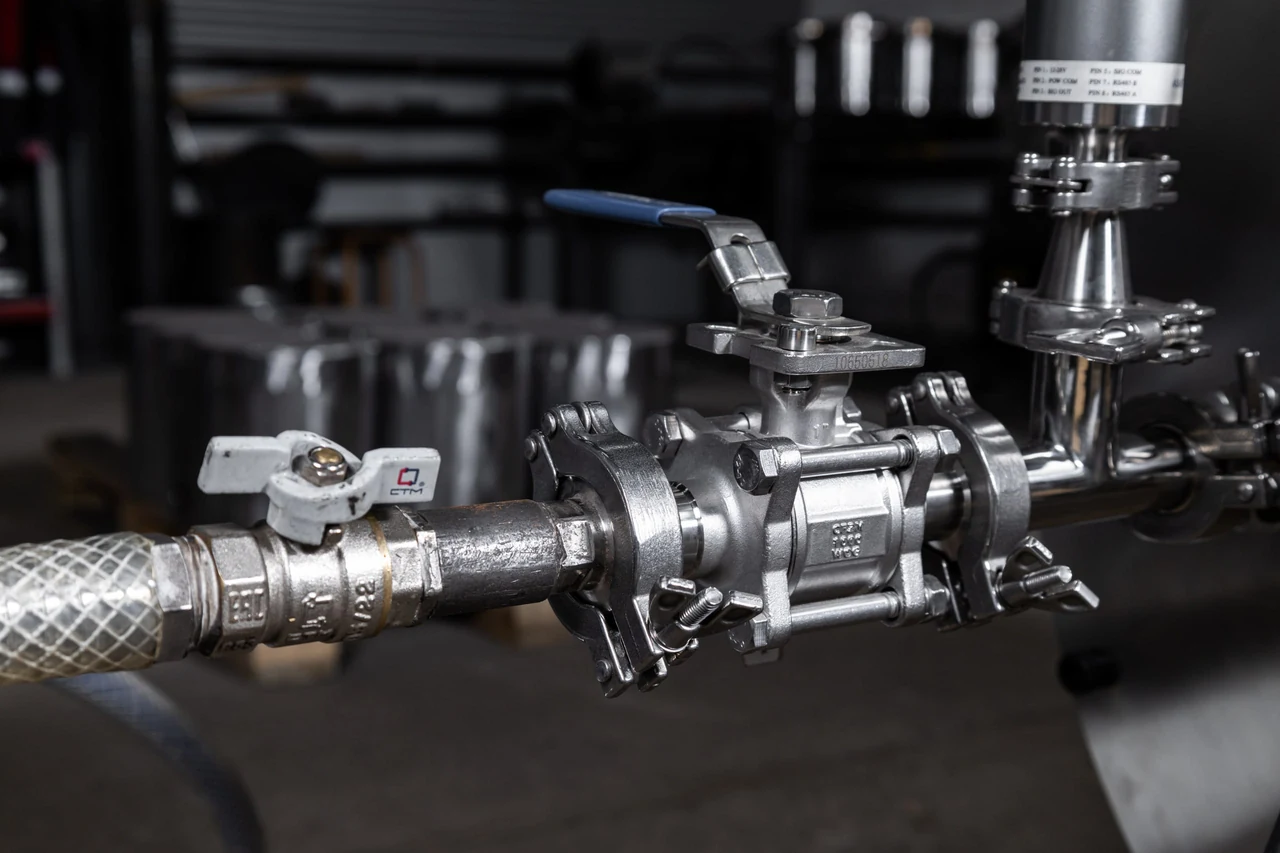

Арматура на фланцевой крышке вакуумной камеры.

Арматура на фланцевой крышке вакуумной камеры.

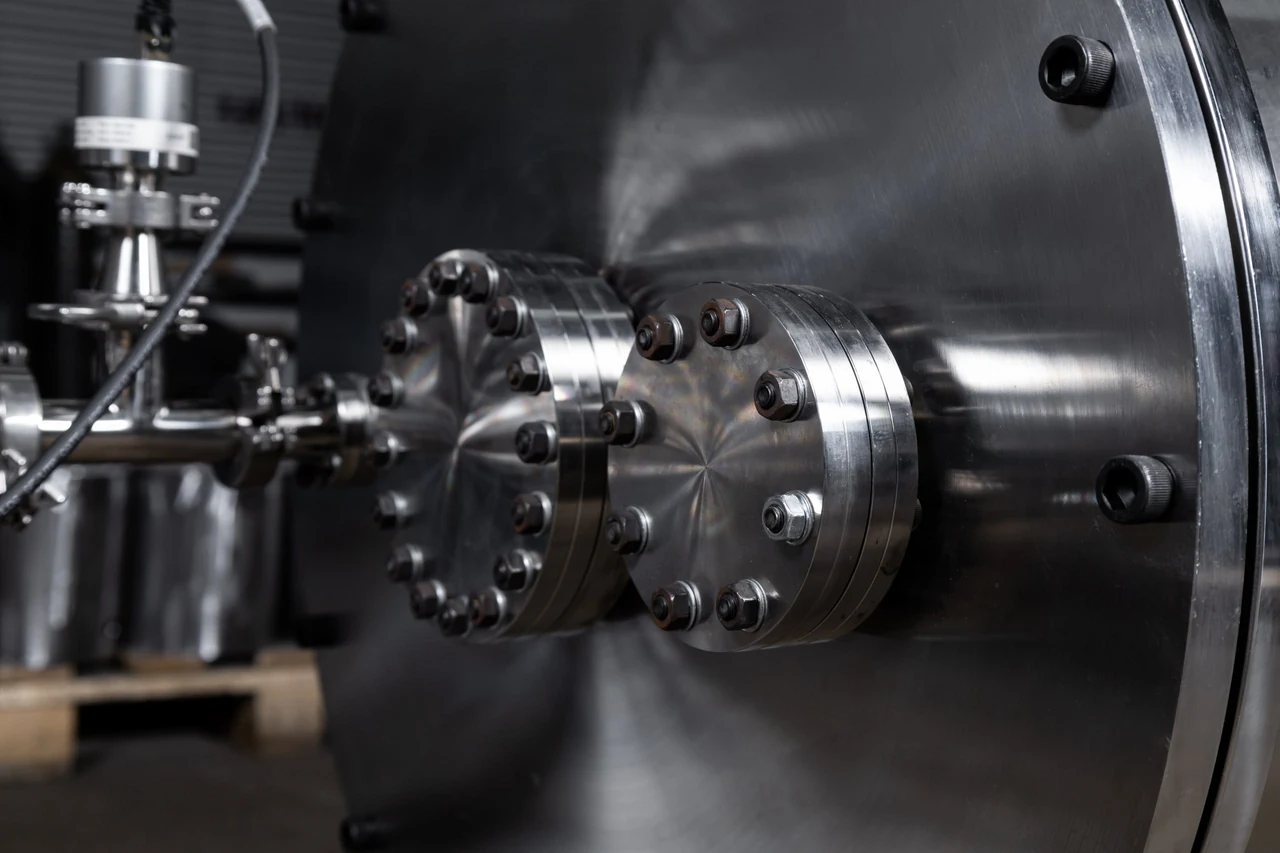

Подключения вакуумной камеры и расположение клапанов.

Подключения вакуумной камеры и расположение клапанов.

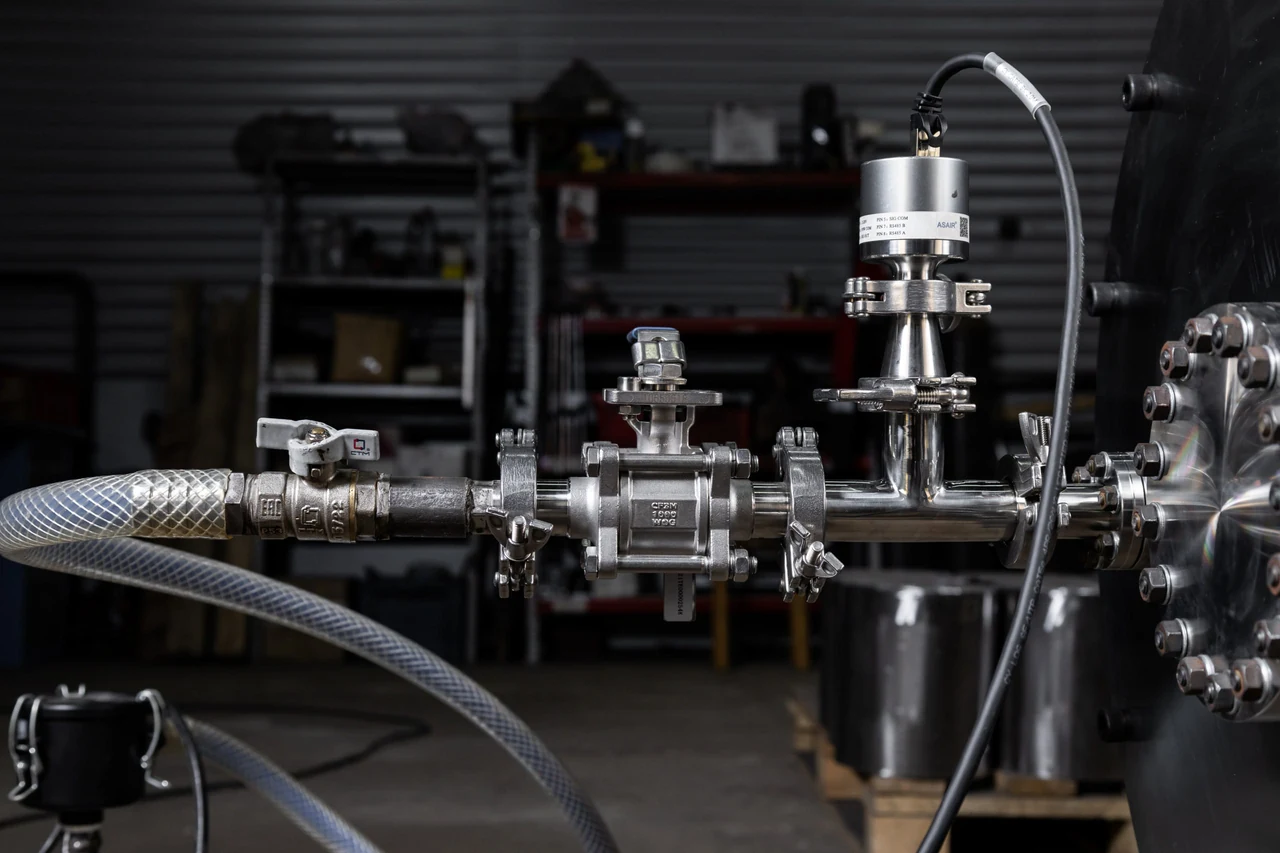

Вакуумные соединения и арматура крупным планом.

Вакуумные соединения и арматура крупным планом.

По теме: Испытание клапанов и арматуры на герметичность · KF соединения, ISO фланцы, CF фланцы, вакуумные патрубки, вакуумные переходники на складе

Учебная анимация · 48 секунд

Вакуумные клапаны: отсечение и регулирование

Учебная анимация показывает различие между отсечением вакуумной линии и регулированием её проводимости. Рассмотрены положение затвора, перепад давления, варианты привода и выбор присоединения. Объясняется, почему сигнал конечного положения не заменяет проверку герметичности. Схемы условные: допустимые режимы и последовательность управления определяются документацией выбранного клапана, а не изображённой учебной моделью.

Схема объясняет принцип работы. Конструкция и характеристики конкретного изделия приведены в таблицах этой страницы. Ролик без звука; пояснения даны на русском языке.

Открыть или скачать MP4

Текстовое пояснение к ролику

Отсечной клапан разделяет участки системы Открытый проход соединяет объёмы. Закрытое запорное устройство изолирует участки при соблюдении допустимых рабочих условий.

Регулирующий клапан изменяет проводимость Изменение проходного сечения влияет на поток газа. Для регулирования используют клапан, рассчитанный на такую работу.

Перед переключением проверяют перепад Давления по обе стороны затвора создают нагрузку. Допустимый перепад для закрытого клапана и для его открытия может различаться.

Привод выбирают под задачу управления Ручной, пневматический и электрический приводы требуют разных подключений. Проверяют питание, управляющие сигналы и условия работы.

Положение и герметичность проверяют отдельно Концевой сигнал подтверждает положение механизма. Он не измеряет поток через уплотнение и не заменяет проверку герметичности.

Проверяют совместимость всего узла Сверяют тип фланца, DN, уплотнение, газ и температуру. Учитывают направление потока, проводимость и ограничения изготовителя.
