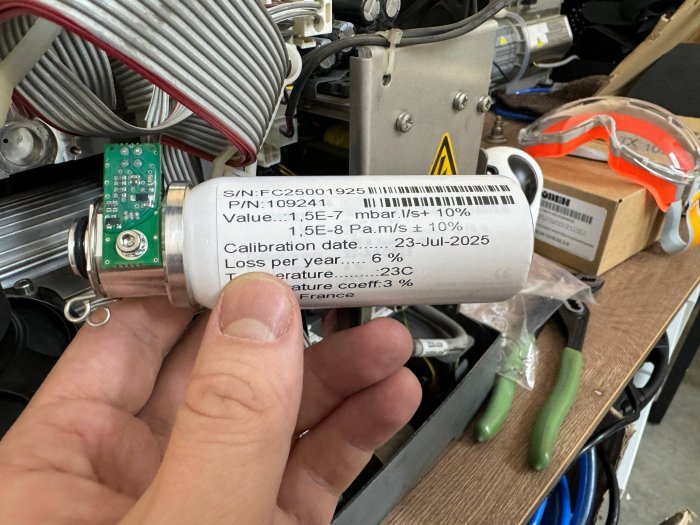

Встроенные течи Pfeiffer 109241 / E084. Каталожные номера: 2000049790 / 109241 (позиция PN20048); Совместимость: ASM 122, ASM 142, ASM 310; Диапазон потока: 1·10⁻⁹ – 1·10⁻⁸ Па·м³/с при 20 °C
Содержание карточки
Запасные части и принадлежности
Встроенные течи Pfeiffer 109241 / E084. Раздел: Принадлежности и запасные части.
Технические характеристики
| Параметр | Значение |
|---|---|
| Каталожные номера | 2000049790 / 109241 (позиция PN20048) |
| Совместимость | ASM 122, ASM 142, ASM 310 |
| Диапазон потока | 1·10⁻⁹ – 1·10⁻⁸ Па·м³/с при 20 °C |
| Погрешность | ±15 % |
| Температурная поправка | (3 ± 0,5) % на 1 °C |
| Исполнение | Герметичный баллон с мембраной диффузии гелия |
Подбор и комплектация
При подборе 109241 сопоставляют обозначение, присоединение, материал и размеры с ответной частью. Для запасной части проверяют модель и ревизию оборудования. Совпадение стандарта фланца или внешнего вида само по себе не подтверждает взаимозаменяемость.
Документация и происхождение данных
Источники: Каталог Ликлаб 2026, стр. 365 · Исходная техническая карточка 1. Данные относятся к указанному исполнению и условиям измерения.
Учебная анимация · 48 секунд
Гелиевое течеискание: от дефекта к сигналу
Учебная анимация объясняет вакуумный способ гелиевого масс-спектрометрического течеискания. Показаны подача гелия к поверхности изделия, прохождение газа через дефект, откачка и регистрация анализатором. Отдельно разобраны контроль фона, проверка по эталонной течи и сравнение результата с заданным критерием. Схема поясняет метод и не изображает конкретный прибор или реальные результаты испытаний.
Схема объясняет принцип работы. Конструкция и характеристики конкретного изделия приведены в таблицах этой страницы. Ролик без звука; пояснения даны на русском языке.
Текстовое пояснение к ролику
Изделие подключают к вакуумной системе Вакуумный способ: внутреннюю полость откачивают. Схема показывает движение газа, а не устройство конкретного течеискателя.
Гелий подают к проверяемой поверхности При наличии сквозного дефекта гелий попадает внутрь изделия и переносится потоком газа к измерительной системе.
Анализатор выделяет сигнал гелия Масс-спектрометр регистрирует пробный газ. Насосы поддерживают условия, необходимые для работы измерительной системы.
Фон проверяют до подачи гелия Фоновый сигнал должен быть достаточно низким и стабильным. Рост отклика после обдува оценивают относительно фона.
Измерительную цепь проверяют эталонной течью Известный поток гелия позволяет проверить отклик. Внешняя эталонная течь может использоваться для проверки всей испытательной схемы.
Результат сравнивают с критерием приёмки Допустимый поток задают в программе испытаний. Учитывают фон, калибровку и время отклика системы.
