Катоды для течеискателя
Катоды для течеискателей
ТИ1-50, ТИ1-30, ТИ1-22, ПТИ-6, ПТИ-7, СТИ-10, ПТИ-10, ТИ1-14, ТИ1-15
Обозначение ЕХ5.320.012
Компания Ликлаб предлагает купить комплект катодов для гелиевых течеискателей отечественного производства со склада в Петербурге.
Катод представляет собой спираль из вольфрамовой проволоки приваренную к пластинам-электродам.
Катоды в масс-спектрометрическом течеискателе применяются для термической ионизации атомов газов в камере детектора.
Накаленный вольфрамовый катод ионного источника эмитирует электроны, которые ускоряются электрическим полем, приложенным между катодом и корпусом ионизатора ионного источника. Электроны ионизируют атомы газов для последующей масс-сепарации и регистрации наличия ионов гелия.
Катодный узел: фотографии деталей
При обращении за катодом укажите модель анализатора и обозначение установленного узла. Полезны фотографии держателя, электрических контактов и посадочного места. Для подбора детали важно сопоставить конструкцию с документацией прибора.
В подборке показаны держатели и небольшие элементы анализатора. Такие снимки помогают обсудить исполнение, а также отличить отдельную деталь от сборочного узла. Материал, ресурс и совместимость нового катода должны быть подтверждены для конкретного изделия.

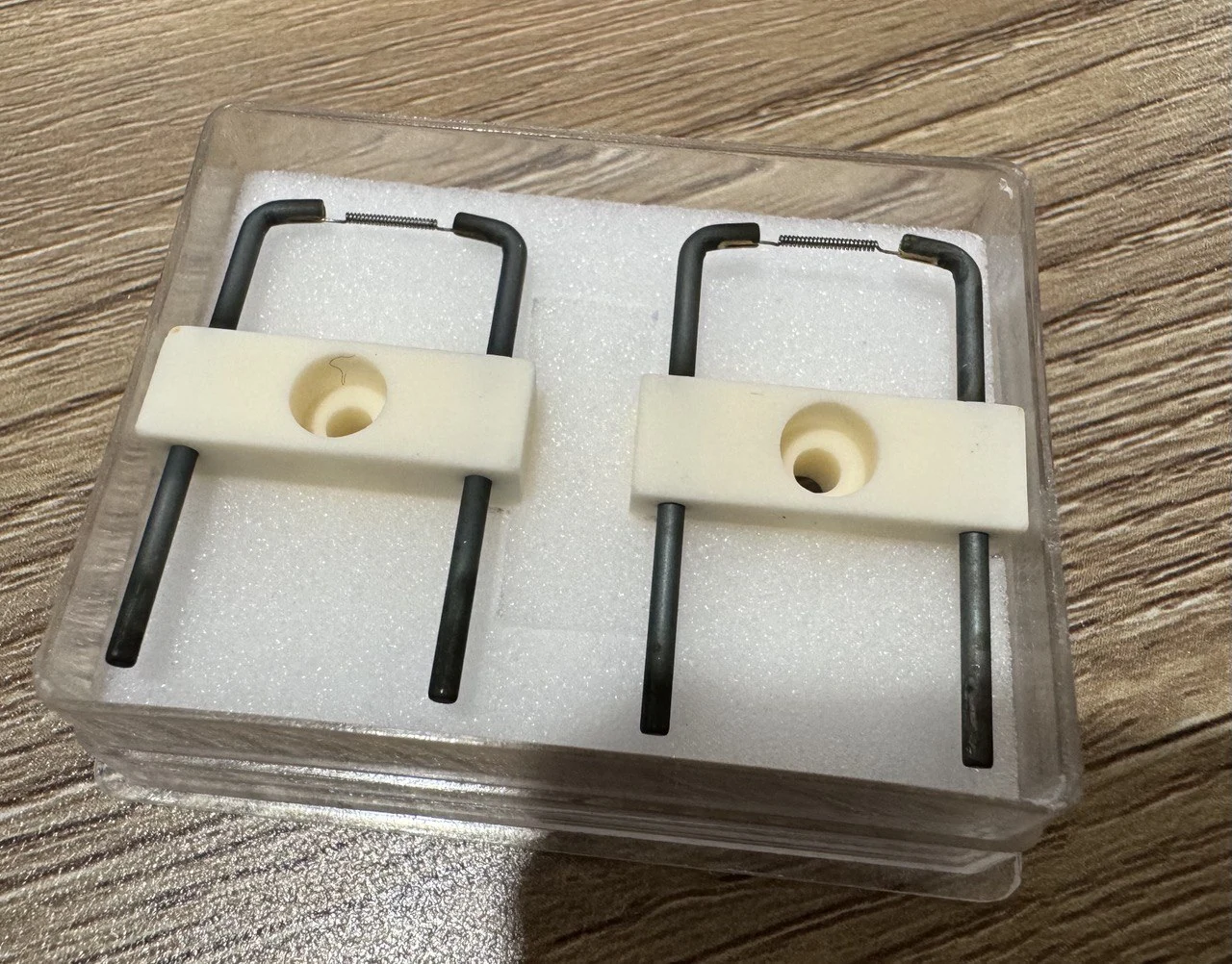

Держатель с тонкими элементами и электрическими контактами.

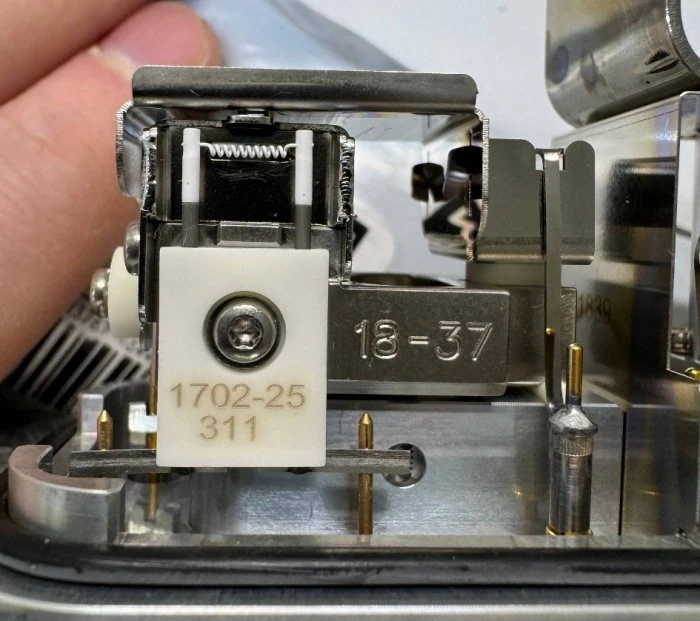

Небольшие элементы катодного узла крупным планом.

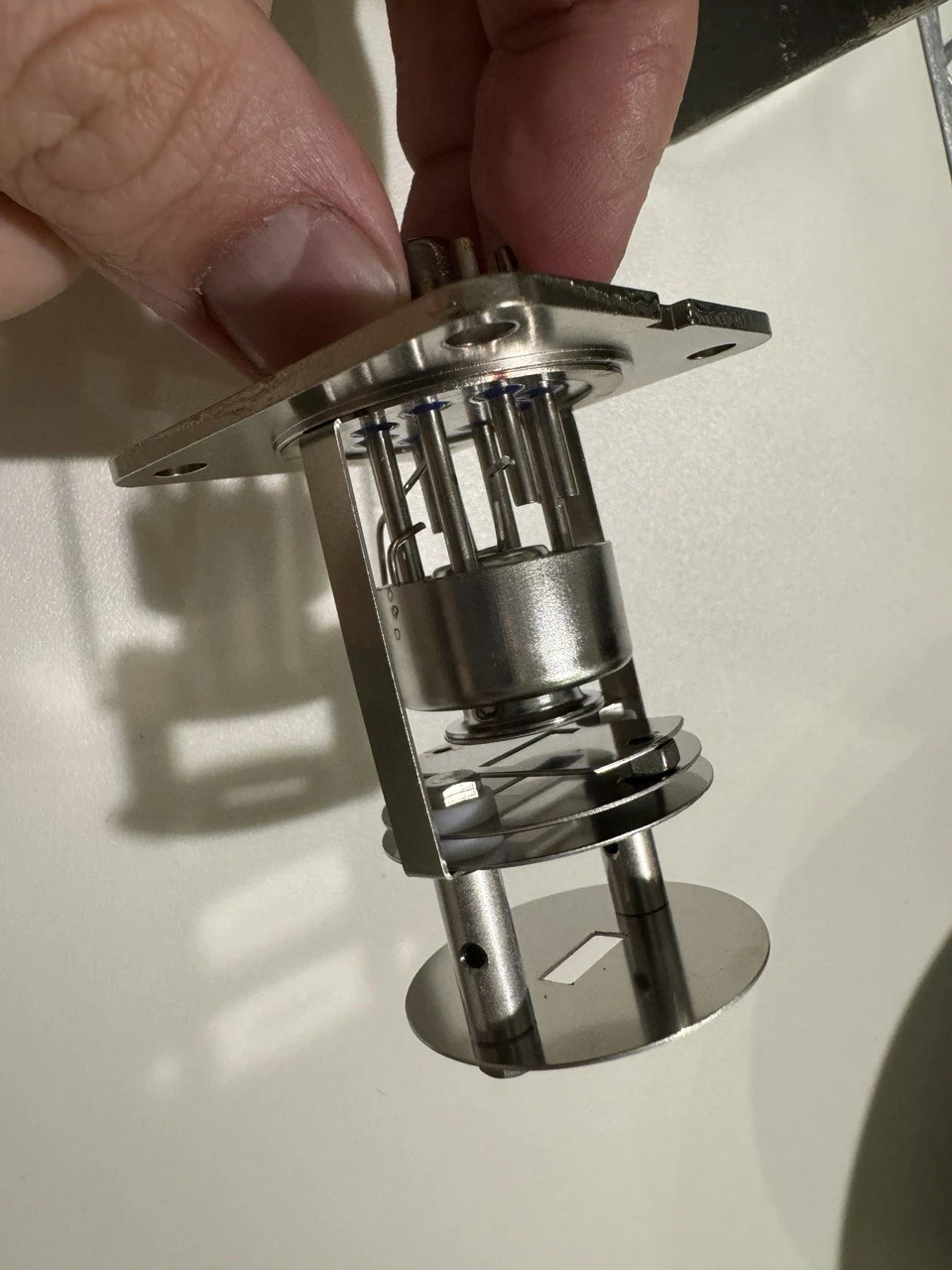

Узел анализатора с электрическими выводами.

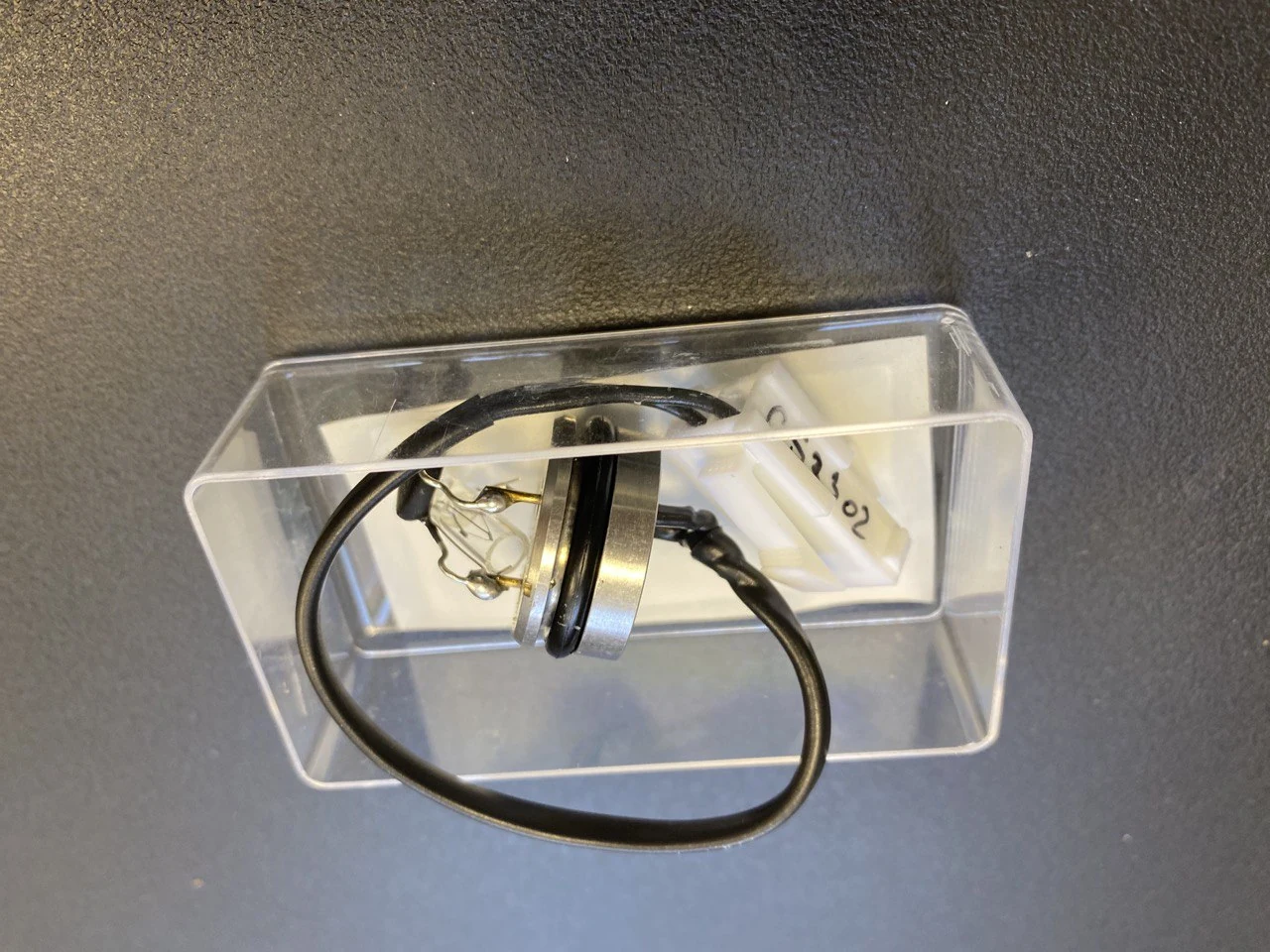

Небольшой узел прибора при осмотре.
По теме: Замена катодов · Техническое обслуживание гелиевых масс-спектрометрических течеискателей
Замена катодов производится в случае их обрыва (перегорания), визуально заметного уменьшения диаметра нити либо наличия значительной деформации тела накала.
Для обеспечения непрерывной работоспособности вашего течеискателя мы рекомендуем иметь запас катодов. При необходимости, мы можем выслать комплект катодов экспресс-доставкой.
Нами подготовлена визуальная инструкция по замене катодов в анализаторе течеискателей.
Заказать катоды и узнать стоимость вы можете с помощью формы, расположенной ниже.
Катоды и анализаторные узлы ASM
Запасные части и принадлежности
Разные поколения анализаторных ячеек требуют разных катодов и сервисных деталей.
| Артикул / позиция | Назначение | Условие подбора |
|---|---|---|
| 053146 / PN17513 | Катод ранних ячеек 2G | Сверить исполнение анализатора |
| 129108S / E047 | Катод анализатора 3G; прежнее обозначение | Проверить действующий P/N и ревизию |
| 114864S | Возможное актуальное обозначение замены E047 | Только после подтверждения применимости |
| 119641 | Электронный коллектор / узел ячейки 3G.2 | Уточнить состав по схеме прибора |
| 102823 / 114346 | Уплотнения анализаторного узла | Разные позиции; выбирать по ведомости |
Почему нельзя подбирать только по названию ASM
Внутри одной серии течеискателей возможны изменения анализатора, электроники и вакуумной схемы. Название «катод для ASM» недостаточно для заказа. Нужны модель прибора, серийный номер, поколение ячейки и фотография снятого узла.
После замены
Проверяют вакуум, электрические соединения и герметичность анализатора, затем выполняют предусмотренную изготовителем настройку и проверку по контрольной течи. Исправная нить не исключает загрязнения источника ионов, неисправности питания или проблемы с форвакуумом.
129108S и 114864S не объявляются универсально взаимозаменяемыми. Замену подтверждают по конкретной ячейке. Серийные номера на иллюстрациях не являются параметрами поставляемой детали.
Поколение анализаторной ячейки
Катод 2G, катод 3G и узлы 3G.2 подбирают по фактически установленному анализатору. Обозначения E047, 129108S и 114864S нельзя считать безусловно взаимозаменяемыми. Подтверждение включает P/N, ревизию, крепление и электрическое подключение; после замены проверяют фон и калибровочный отклик.
Исполнения и позиции указателя (2)
Обозначения приведены по указателю каталога. Характеристики конкретного исполнения проверяют по его документации.
- Катод для ячейки 2G течеискателей Alcatel Adixen ASM — указатель, стр. 365

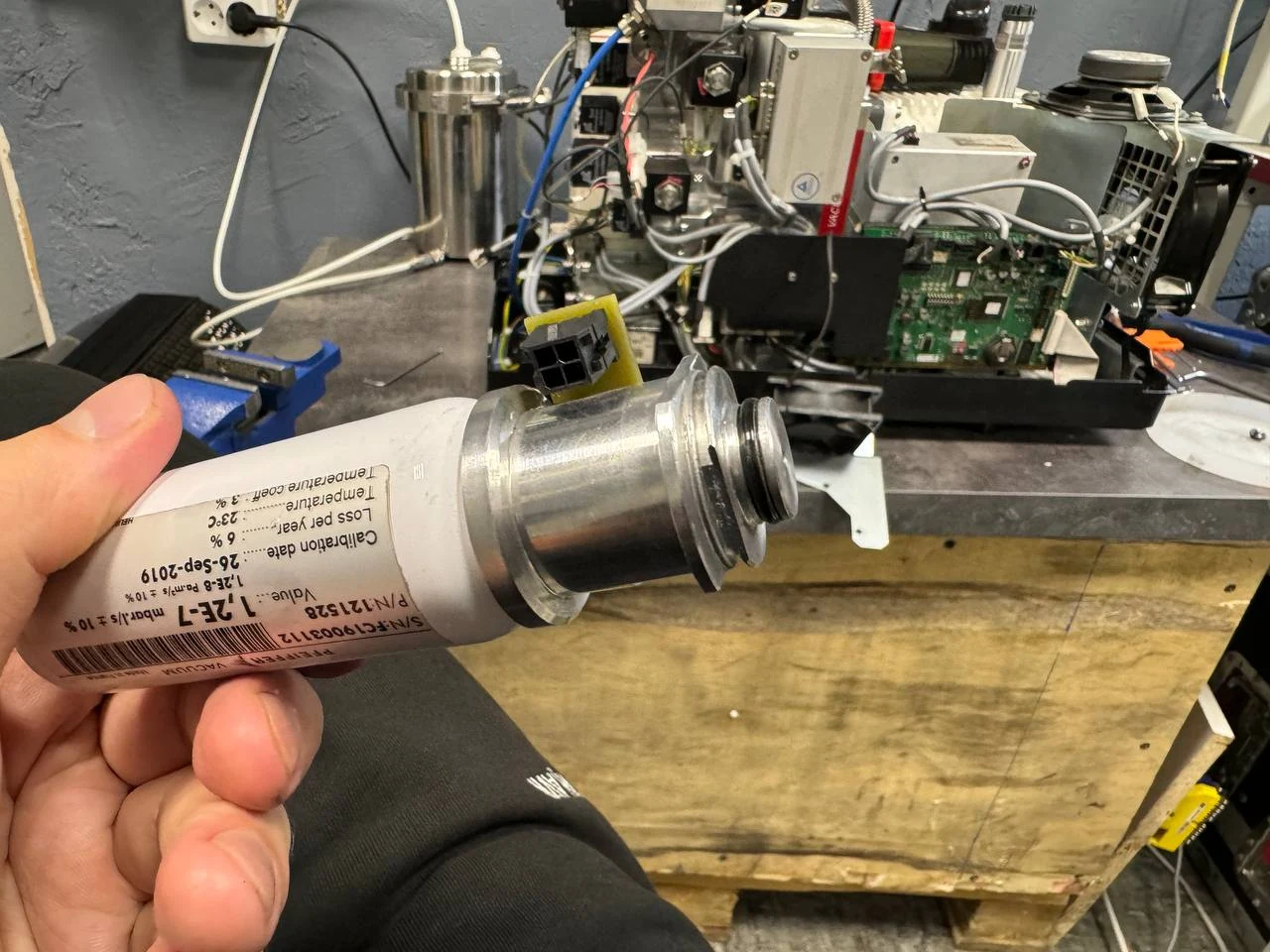

- Внутренняя калиброванная течь КТК.ИЗ.003 для Pfeiffer ASM — указатель, стр. 365
Документация и происхождение данных
Источники: Каталог Ликлаб 2026, стр. 180. Данные относятся к указанному исполнению и условиям измерения.
