AMS2106

ASAIR AMS2106 — серия массовых расходомеров газа. Девять исполнений R00–R08: диапазоны, присоединения, фото и заводское руководство.

Содержание карточки

Измерение и регулирование расхода

AMS2106R00 — пример исполнения серии. Изображение из руководства изготовителя, рисунок 1.
AMS2106R00 — пример исполнения серии. Изображение из руководства изготовителя, рисунок 1.

Исполнения и диапазоны

Объёмный расход приведён к 25 °C и одной стандартной атмосфере. D — внутренний диаметр входа и выхода.

ИсполнениеДиапазонРезьбаМассаD
AMS2106R000–200 л/минNPT 1/2≈303 г15 мм
AMS2106R010–300 л/минNPT 1/2≈303 г15 мм
AMS2106R020–100 л/минNPT 3/8≈300 г11 мм
AMS2106R030–50 л/минNPT 3/8≈300 г11 мм
AMS2106R040–25 л/минNPT 1/4≈310 г6 мм
AMS2106R050–10 л/минNPT 1/4≈310 г6 мм
AMS2106R060–2 л/минNPT 1/4≈310 г6 мм
AMS2106R070–500 мл/минNPT 1/4≈310 г6 мм
AMS2106R080–50 мл/минNPT 1/4≈310 г6 мм

Общие характеристики серии

ПараметрЗначение
Принцип измеренияТепловой, MEMS
Погрешность±3% полной шкалы
Повторяемость0,5% полной шкалы
Время отклика≤2 с
Питание3 батареи AA или 9–24 В DC
Потребляемая мощность≤1 Вт
Максимальное рабочее давление0,8 МПа
Рабочая температура−10…+60 °C
Интерфейс и протоколRS-485, Modbus RTU
ПодключениеСпециальный кабель Type-C изготовителя
ДисплейСегментный; мгновенный и накопленный расход, температура
Корпус / проточная частьABS / алюминиевый сплав 6061
Заводская калибровкаВоздух; 25 °C, 1 стандартная атмосфера
Единицы расходаSLPM или SCCM — по исполнению и настройке
Диапазон, присоединение и массаПо полному индексу R00–R08; таблица выше
Источник параметровРуководство A3-1110, октябрь 2022, таблицы 2 и 3

Выбор и подключение

AMS2106 измеряет расход сухих чистых некоррозионных газов. Режим газа выбирают согласно руководству; горючие и взрывоопасные газы исключены. Прибор измеряет поток, а регулирование требует отдельного исполнительного устройства.

До подключения проверяют полный индекс, газ, диапазон, давление и резьбу. Значение полной шкалы относится к конкретному исполнению: обозначение AMS2106 без суффикса не задаёт единственный диапазон. Например, в этой редакции R01 соответствует 0–300 л/мин.

Руководство требует прямые участки более 10 внутренних диаметров перед прибором и более 5 после него. Направление потока указано стрелкой. Для RS-485 применяют специальный кабель: форма Type-C сама по себе не подтверждает USB-совместимость.

Таблица приведена для указанной редакции руководства. Масса, резьба и диапазон различаются по исполнению; параметры ранее выпущенного прибора проверяют по его паспорту. Сведения об условиях калибровки не являются утверждением о поверке или утверждённом типе средства измерений.

Руководство изготовителя

AMS2106 — заводское руководство A3-1110, PDF, 11 страниц, китайский язык. Таблица исполнений — страница 3; размеры — страницы 4–5; монтаж — страница 9.

Ранее опубликованное изображение и материалы

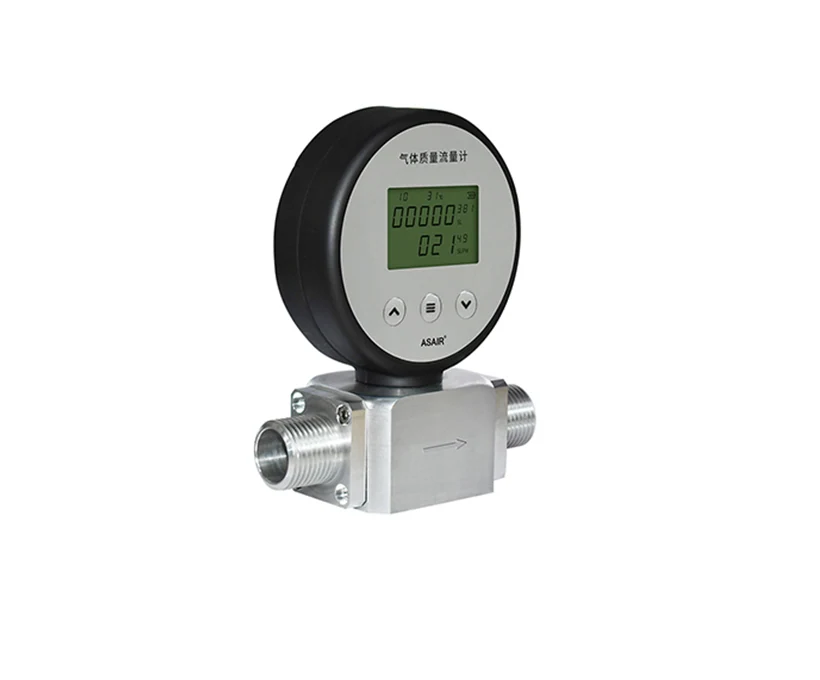

AMS2106: ранее опубликованный вид прибора. Точный диапазон определяют по полному индексу на шильдике.
AMS2106: ранее опубликованный вид прибора. Точный диапазон определяют по полному индексу на шильдике.
