Золотниковый вакуумный насос Ликлаб H-70G

Содержание материала

H-70G — золотниковый вакуумный насос с водяным охлаждением. Предельное давление 6,5 Па; техническая таблица, исходный документ и условия подключения.

Вакуумные насосы

H-70G — иллюстрация из исходного документа H-70G slide valve vacuum pump.docx. Внешний вид конкретного исполнения уточняется.

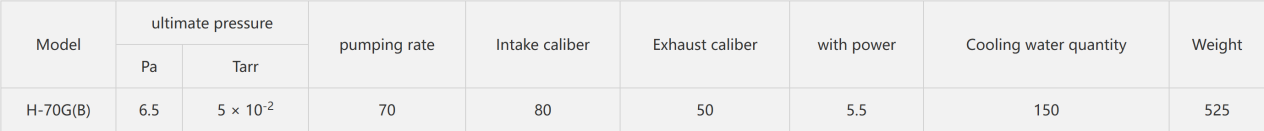

Технические характеристики

Параметр	Значение
Модель страницы	H-70G
Модель в заводской таблице	H-70G(B)
Принцип действия	Золотниковый вакуумный насос
Предельное остаточное давление	6,5 Па
Быстрота откачки по данным поставщика	70 л/с
Вход по данным поставщика	80 мм; тип фланца не указан
Выход по данным поставщика	50 мм; тип фланца не указан
Мощность по данным поставщика	5,5 кВт
Масса по данным поставщика	525 кг
Охлаждение	Водяное; требуемый расход уточняется по руководству
Строка охлаждения в заводском документе	150; единица не указана

Устройство, исполнение и условия применения

Насос относится к золотниковому типу: эксцентрично движущийся поршень с золотником изменяет объём рабочих полостей и переносит газ к выпуску. Это маслозаполненная конструкция; её не следует путать с сухим винтовым насосом. Режим газобалласта, рабочую жидкость и обслуживание выбирают по руководству.

Предельное давление сверено с текущей страницей LIXIN и исходным документом. Единицы для быстроты, мощности, размеров портов и массы в этих заводских таблицах не подписаны; в русской карточке они приведены по явно оформленной таблице поставщика. Самостоятельное подтверждение всех этих единиц заводским паспортом не заявляется.

В строке охлаждения исходного документа указано 150 без единицы. Значение не превращено в л/мин или л/ч: перед подключением согласуют расход, давление и температуру воды. Отсутствующая единица не даёт основания задавать уставку охлаждения.

Быстрота насоса и эффективная быстрота на откачиваемом объекте различаются из-за проводимости трубопровода. Для выбора учитывают давление в процессе, газовую нагрузку, длину и диаметр магистрали, требования к чистоте и возможность переноса масляных паров.

Указанные диаметры входа и выхода не устанавливают стандарт фланцев. При монтаже сверяют посадочные размеры, тип уплотнения, ориентацию портов и допустимую нагрузку на патрубки.

На заводской странице и в названии документа указано H-70G, а общая строка таблицы обозначена H-70G(B). Технические различия вариантов в источнике не раскрыты. Существующее название H-70G сохранено; применимость данных к конкретному варианту B проверяют отдельно.

Обозначение Ликлаб сохранено как в каталоге поставщика. Ссылки на LIXIN/SAWA указывают источник заводской документации и не являются заявлением о российском изготовлении насоса. Для связи с лабораторией используются email и телефон.
