Сухой вакуумный насос Ликлаб WR1200

WR1200 — сухой вакуумный насос для технологических систем. Быстрота 1200 м³/ч, предельное давление 0,5 Па; питание, охлаждение и присоединения по таблице SAWA.

Содержание карточки

Вакуумные насосы

Серия WR — общий вид на сайте SAWA. Фотография семейства не определяет габариты и комплектацию модели WR1200.

Технические характеристики

Параметр	Значение
Модель	WR1200
Быстрота откачки	1200 м³/ч
Быстрота откачки — строка л/мин	20000 л/мин
Предельное остаточное давление	0,5 Па
Электропитание	3 фазы, 208–380 В, 50/60 Гц
Номинальная мощность приводов	3,7+3,7 кВт
Потребление при предельном давлении	3,3 кВт
Подключение охлаждающей воды	Быстроразъёмное, Rc 1/4
Расход охлаждающей воды	>5 л/мин
Температура охлаждающей воды	10–25 °C
Преобразователь частоты	GA500 (Yaskawa)
Частота вращения	1500–6000 об/мин
Впуск	ISO100 / ISO160
Выпуск	KF40
Давление на выпуске	<1200 мбар; вид давления в таблице не уточнён
Объём смазочного масла — справочно	0,85 л
Габариты Д×Ш×В	1209×420×845 мм
Масса	453 кг
Уровень шума	<70 дБ(А)
Подключение азота	Обжимной фитинг 1/4 дюйма
Расход азота	0–100 SLM

Устройство, исполнение и условия применения

Серия WR предназначена для технологической откачки, в том числе в полупроводниковых установках. Конкретную модификацию выбирают по газовой нагрузке, требуемому давлению, составу среды и условиям охлаждения. Принадлежность к этой области применения сама по себе не подтверждает стойкость к любому технологическому газу.

Числа сверены с отдельной колонкой WR1200 текущей таблицы SAWA. Диапазон 50/60 Гц относится к электропитанию; источник не задаёт для быстроты откачки две отдельные точки при этих частотах. Диапазон оборотов также не является парой значений 50/60 Гц.

Сухое исполнение относится к рабочей камере. Таблица отдельно указывает смазочное масло, поэтому насос нельзя считать полностью не требующим смазки. Объём приведён для справки; марку масла и уровень заправки проверяют по руководству конкретного экземпляра.

Мощность приводов и потребление при предельном давлении — разные параметры. Составные значения мощности сохранены раздельно и не выданы за измеренное потребление всей установки. Предельное давление и максимальная быстрота не являются одной рабочей точкой.

Обозначения ISO100 и ISO160 сохранены без добавления ISO-K или ISO-F. Если указаны два впуска, это варианты исполнения, а не подтверждение одновременного наличия двух портов. Ответные детали выбирают по монтажному чертежу.

В строке давления выпуска не уточнено, абсолютное оно или избыточное. Значение <1200 мбар нельзя использовать как разрешение на избыточное противодавление +1200 мбар; допустимую уставку определяют по инструкции.

Для азотной продувки SLM означает расход, приведённый к стандартным условиям; сами условия в таблице не определены. Прочерк у младших моделей означает отсутствие данных в этой таблице и не подтверждает невозможность заказного исполнения.

Обозначение Ликлаб сохранено как в каталоге поставщика. Ссылки на LIXIN/SAWA указывают источник заводской документации и не являются заявлением о российском изготовлении насоса. Для связи с лабораторией используются email и телефон.

Иллюстрации и исходные таблицы

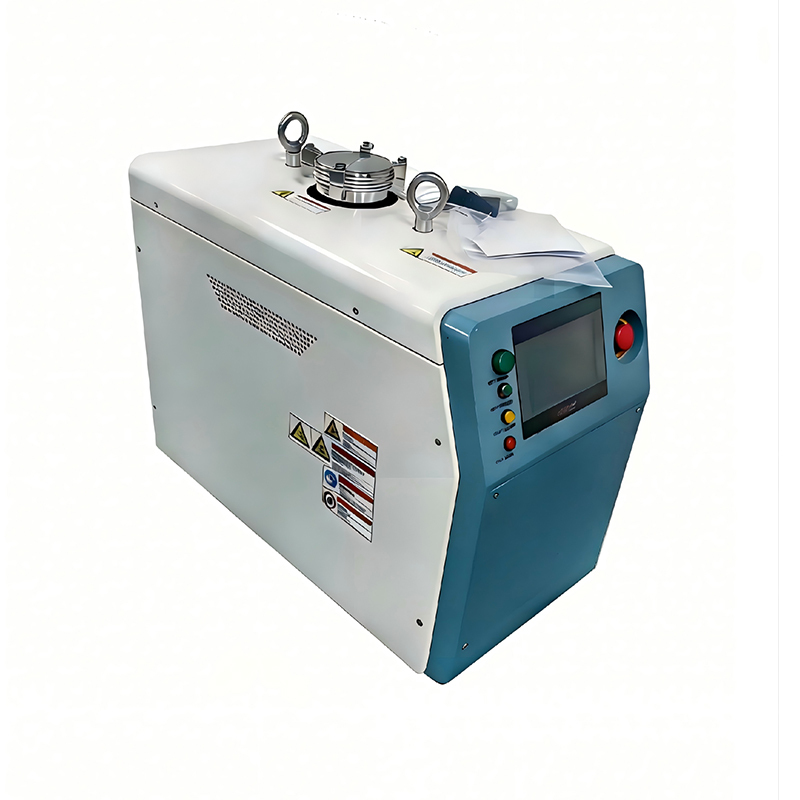

Серия WR — второй ракурс корпуса и панели управления из материалов производителя.

Документация и источники

Проверено 10 сентября 2026 года. Различия редакций, исполнений и условия измерений приведены в описании.

Связанное оборудование и материалы

Технический каталог оборудования

Контакты лаборатории

Ранее опубликованные материалы

Каталог Ликлаб 2026, стр. 337

Учебная анимация · 48 секунд

Быстрота откачки и проводимость линии

Учебная анимация показывает, почему быстрота откачки у камеры отличается от значения на входе насоса. Формула связывает насос и проводимость соединительной линии. Наглядно сравниваются короткий широкий тракт и длинный узкий. Объясняется влияние арматуры, режима течения и свойств газа. Схемы качественные: они не являются расчётом или испытанием конкретной насосной системы.

Схема объясняет принцип работы. Конструкция и характеристики конкретного изделия приведены в таблицах этой страницы. Ролик без звука; пояснения даны на русском языке.

Открыть или скачать MP4

Текстовое пояснение к ролику

Насос и камера работают через линию Трубопровод, клапаны и другие элементы ограничивают перенос газа. У камеры действует эффективная быстрота откачки.

Проводимость входит в расчёт откачки Для установившегося потока: 1/Sэфф = 1/Sнас + 1/C. Все три величины выражают в согласованных единицах объёмного расхода.

Короткий широкий тракт проводит газ лучше При одинаковом газе и режиме течения увеличение прохода и сокращение длины повышают проводимость соединительной линии.

Узкая длинная линия ограничивает насос Насос с высокой быстротой откачки не устраняет сопротивление тракта. Эффективная быстрота откачки ограничена проводимостью линии.

Арматуру учитывают вместе с трубопроводом Для последовательных элементов складывают обратные проводимости. Клапан, фильтр и переходник входят в общий расчёт.

Подбирают весь вакуумный тракт Учитывают газ, давление и режим течения. Короткая линия и достаточное проходное сечение помогают реализовать возможности насоса.
