Ручной угловой вакуумный клапан KYKY CD-JB50CF

Содержание карточки

CD-JB50CF — ручной клапан KYKY, CF50, сильфонное уплотнение штока. Характеристики, монтажные размеры и подбор лабораторией Ликлаб.

Вакуумная арматура · KYKY · Ликлаб

Характеристики · Применение · Подбор и поставка

Ручные угловые клапаны серии KYKY CD-J с фланцами CF. Заводская фотография семейства; размеры конкретного исполнения указаны в таблице.

Ручные угловые клапаны серии KYKY CD-J с фланцами CF. Заводская фотография семейства; размеры конкретного исполнения указаны в таблице.

Клапан перекрывает поток в угловом вакуумном трубопроводе. Маховик и винтовая передача перемещают запорный элемент; сильфон отделяет механизм штока от вакуумного объёма. Исполнение CF50 выбирают по ответному фланцу и требованиям к уплотнению.

Технические характеристики

ПараметрЗначение
Заводское исполнение CD-JB50CF
Условный проход DN50
Присоединение CF50
Привод Ручной, винтовой механизм
Диапазон применения 10⁻⁶–10⁵ Па
Норма потока течи ≤1,3×10⁻¹⁰ Па·м³/с
Рабочая среда Воздух, водяной пар, некоррозионные газы
Прогрев — открыто ≤200 °C по каталогу
Прогрев — закрыто ≤150 °C по каталогу
Корпус и шток Нержавеющая сталь 304
Уплотнение штока Сварной сильфон 316L
Уплотняющие элементы Фторкаучук
Монтажное положение Любое
Электропитание / сжатый воздух Не требуются для ручного привода
Размер H 196 мм
Размер B 80 мм
Размер C 80 мм
Размер D 86 мм
Окружность отверстий D0 72,4 мм
Крепёжные отверстия 8 отверстий диаметром 8,4 мм

Применение и подбор исполнения

Монтажные размеры относятся к исполнению CD-JB50CF. Фланцы KF и CF имеют разные размеры и крепление. Температуры относятся к прогреву клапана в указанном положении; состав поставки и допустимые среды сверяют по паспорту.

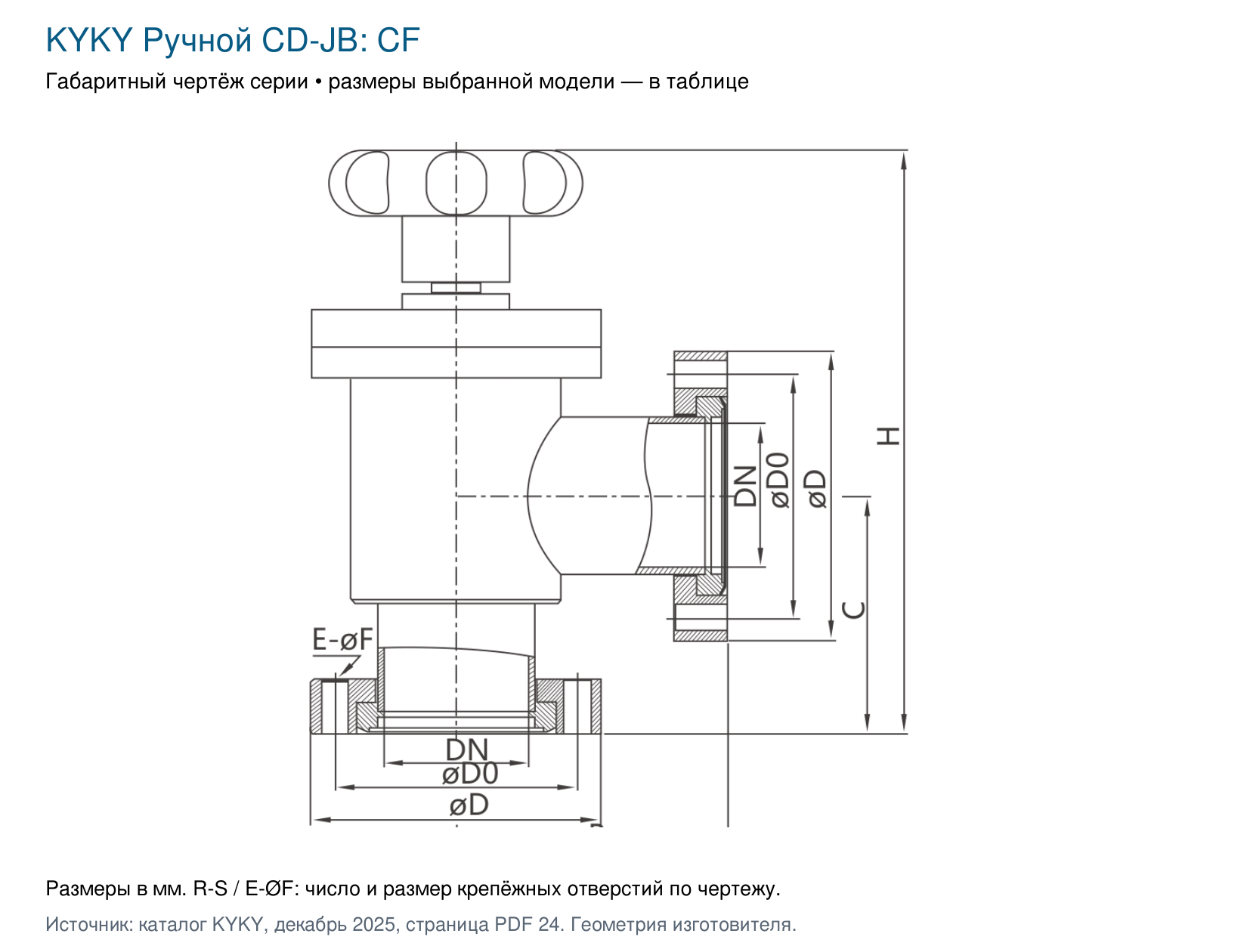

Заводской чертёж ручного клапана CD-JB, CF50. Числовые размеры CD-JB50CF приведены в таблице.

Заводской чертёж ручного клапана CD-JB, CF50. Числовые размеры CD-JB50CF приведены в таблице.

Поставка в России

Лаборатория контроля герметичности Ликлаб помогает согласовать исполнение, присоединения и комплектность. Наличие и сроки поставки подтверждаются по запросу.

Подобрать оборудование · lab@techeiscatel.ru · +7 (812) 715-00-17

Документация

Каталог KYKY, декабрь 2025, страница PDF 24.

Технический каталог оборудования

Учебная анимация · 48 секунд

Вакуумные клапаны: отсечение и регулирование

Учебная анимация показывает различие между отсечением вакуумной линии и регулированием её проводимости. Рассмотрены положение затвора, перепад давления, варианты привода и выбор присоединения. Объясняется, почему сигнал конечного положения не заменяет проверку герметичности. Схемы условные: допустимые режимы и последовательность управления определяются документацией выбранного клапана, а не изображённой учебной моделью.

Схема объясняет принцип работы. Конструкция и характеристики конкретного изделия приведены в таблицах этой страницы. Ролик без звука; пояснения даны на русском языке.

Открыть или скачать MP4

Текстовое пояснение к ролику

Отсечной клапан разделяет участки системы Открытый проход соединяет объёмы. Закрытое запорное устройство изолирует участки при соблюдении допустимых рабочих условий.

Регулирующий клапан изменяет проводимость Изменение проходного сечения влияет на поток газа. Для регулирования используют клапан, рассчитанный на такую работу.

Перед переключением проверяют перепад Давления по обе стороны затвора создают нагрузку. Допустимый перепад для закрытого клапана и для его открытия может различаться.

Привод выбирают под задачу управления Ручной, пневматический и электрический приводы требуют разных подключений. Проверяют питание, управляющие сигналы и условия работы.

Положение и герметичность проверяют отдельно Концевой сигнал подтверждает положение механизма. Он не измеряет поток через уплотнение и не заменяет проверку герметичности.

Проверяют совместимость всего узла Сверяют тип фланца, DN, уплотнение, газ и температуру. Учитывают направление потока, проводимость и ограничения изготовителя.
