Автоматизированный камерный контроль четырёхходовых клапанов холодильных машин и тепловых насосов. Система проверяет внешнюю герметичность корпуса и соединений и формирует результат для производственной сортировки.
Лаборатория контроля герметичности ЛИКЛАБ может поставить установку под задачи вашего производства, выполнить монтаж, пусконаладку, обучение персонала и сервисное обслуживание в России.
Ликлаб · Установки контроля герметичности
Установка контроля герметичности четырёхходовых клапанов
Назначение и устройство
Уплотняющие головки подключаются к четырём патрубкам. Состояние переключающего механизма и последовательность подачи газа определяют доступность внутренних полостей. Проверка внешней утечки и межполостного перетекания — разные задачи: для второго испытания нужна отдельная схема коммутации.
Как проходит контроль
- Загрузка изделия и герметизация технологических присоединений.
- Предварительная проверка подключения и крупных течей.
- Откачка камеры и подача индикаторной смеси по программе.
- Измерение потока гелия, сравнение с критерием годности и сохранение результата.
- Возврат газа, выравнивание давления и выгрузка.
Технические параметры и выбор исполнения
| Параметр | Значение и пояснение |
|---|---|
| Количество вакуумных камер | 2–4 Учитывают при согласовании состава и режима работы системы. |
| Цикл контроля | 9–15 с/изделие Время для указанного варианта; полный производственный такт учитывает все операции. |
| Давление смеси | 3,0–4,5 МПа Давление в испытательном контуре; допустимый перепад проверяют по изделию. |
| Концентрация гелия | Не менее 80 % Доля гелия в испытательной смеси. |
| Контролируемый поток утечки | 1,0 × 10⁻⁷ Па·м³/с Количество газа, проходящего через негерметичность за единицу времени; это не процент погрешности. |
| Возврат гелия | Не менее 98 % Доля возвращаемого газа; не равна концентрации гелия в смеси. |
Как читать единицы и показатели
Па, кПа и МПа — единицы давления: 1 кПа = 1 000 Па, 1 МПа = 1 000 000 Па. Па·м³/с — единица потока утечки. Время цикла указывается в секундах, концентрация и возврат гелия — в процентах.
Чувствительность измерительного прибора и порог приёмки изделия — разные величины. Критерий годности задаётся техническими требованиями на изделие. Испытательное давление и длительность цикла задают с учётом прочности и внутреннего объёма изделия.
Рабочие параметры, размеры камеры и оснастку подбирают по геометрии изделия, допустимому перепаду давления и требуемому производственному такту.
Видео работы
Рабочий цикл установки: подключение изделия, испытание и выгрузка.

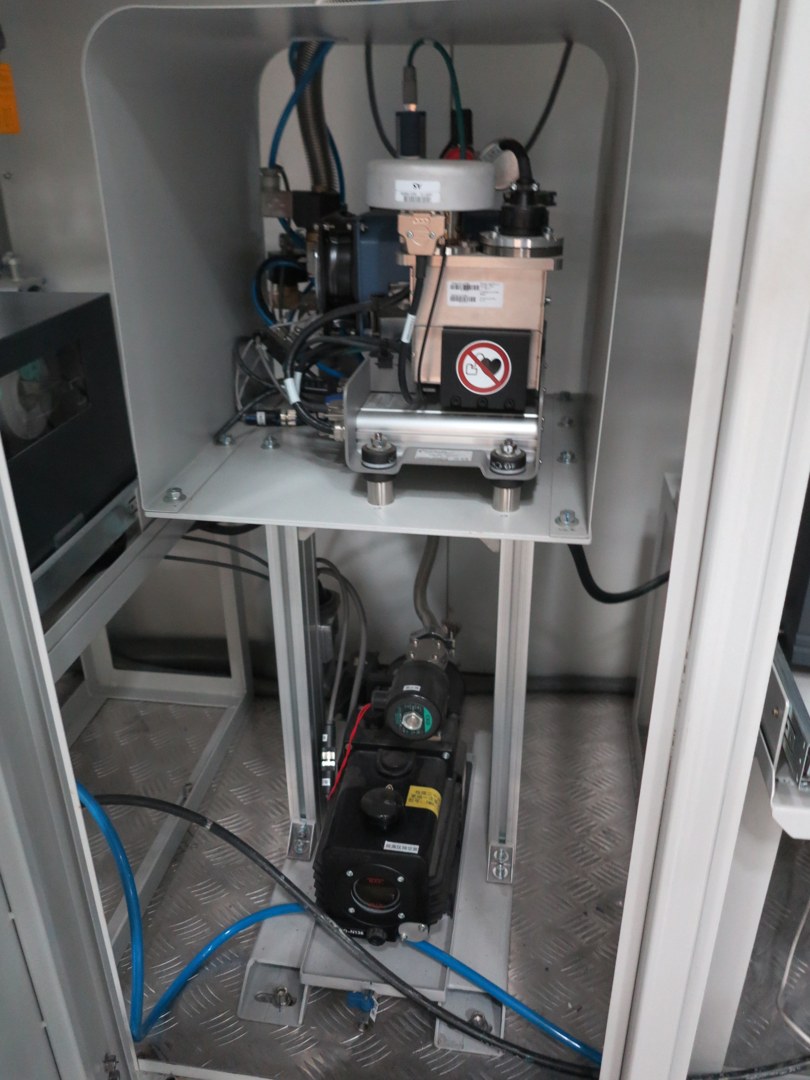

Испытательная оснастка и рабочие узлы установки
Эффективность в производстве
Автоматическое подключение повышает повторяемость операций, а механизированная сортировка уменьшает риск смешения годных и негодных клапанов.
При оценке производительности учитывают полный цикл, включая загрузку, стабилизацию, контроль фона и повторные испытания. Проверку порога обнаружения и повторяемости проводят на изделиях и контрольных образцах в условиях приёмки.
Поставка, внедрение и обслуживание в России
Лаборатория контроля герметичности ЛИКЛАБ может поставить установку под задачи вашего производства, выполнить монтаж, пусконаладку, обучение персонала и сервисное обслуживание в России. Работа начинается с изделия и критерия годности: инженеры определяют схему подключения, режим испытания и состав оборудования.
- Анализ чертежей, материалов, внутренних объёмов и допустимых давлений.
- Разработка оснастки и рецептов; согласование такта и обмена данными с линией.
- Испытания образцов, проверка отклика на контрольную течь и повторяемости результата.
- Монтаж, настройка, приёмка на площадке и передача эксплуатационных инструкций.
Сервис включает диагностику течеискателя и вакуумной системы, обслуживание насосов и арматуры, замену уплотнений, проверку газового контура и настройку рецептов. После вмешательства проверяют фон, герметичность оснастки и отклик измерительного тракта.
Подбор установки
Для технического предложения направьте чертёж изделия, допустимую утечку и метод её нормирования, испытательное давление, требуемую производительность и условия размещения.
