Стенд Hirays DD-FD1Y для контроля трёх полостей топливного стека: два расходных прибора и прибор перепада давления. Технические характеристики, схемы и пояснения к расхождениям производителя.
Стенд DD-Leaklab-FD1Y проверяет воздушную, водородную и водяную полости топливного стека. В состав входят два расходных измерительных модуля и прибор перепада давления.
Система и измерительные модули
| Параметр | Характеристики исполнения |
|---|---|
| Обозначение проекта | DD-FD1Y; для каталога DD-Leaklab-FD1Y |
| Проверяемые полости | Воздушная, водородная и водяная полости топливного стека |
| Состав измерительных средств | Два расходных течеискателя и один прибор перепада давления |
| Область применения | От −80 до 600 кПа; расход до 500 мл/мин |
| Давление в таблице обоих типов приборов | 0–500 кПа |
| Точность испытательного давления | ±0,5 %; база процента не уточнена |
| Диапазон перепада давления | 0–2000 Па |
| Точность измерения перепада | ±0,25 %; база процента не уточнена |
| Разрешение по перепаду давления | 0,1 Па |
| Диапазоны расхода двух приборов | 5–500 мл/мин и 0,2–20 мл/мин |
| Точность расхода | ±1 %; база процента не уточнена |
| Источник газа | Сжатый воздух или азот, 0,6–0,8 МПа |
| Программы | 20 групп, отдельное редактирование; одиночный или множественный выбор |
| Интерфейсы | 232 и RS485 по обозначениям производителя; ПО подключения к MES — опция |
Функции
- Отображение на компьютерном экране и китайский интерфейс
- Редактирование программ
- Сканирование штрихкода для испытания
- Подключение к MES — опция
- Проверка герметичности и расхода по заданной программе: отдельные или комбинированные операции
- Единая компоновка для разработки и производства
Обозначения передней панели
- Трёхцветная сигнальная колонна
- Выключатель питания
- Дисплей
- Сканер штрихкодов
- Два пусковых выключателя для управления двумя руками
- Выдвижной ящик для клавиатуры и мыши
- Аварийная кнопка
- Компьютер
- Подготовленные соединения трубок испытательных портов
- Соединительные элементы для подключения стека предоставляет пользователь
Ограничения применения
- Общая подпись −80…600 кПа расходится с диапазоном 0…500 кПа в таблице измерительных модулей. Различающиеся диапазоны относятся к отдельным параметрам; рабочий диапазон конкретного исполнения требуется подтвердить.
- Проценты точности приведены без указания отсчёта: от показания, диапазона или полной шкалы. Абсолютная погрешность из этих чисел не вычисляется.
- На схеме габаритов указаны 1000, 750 и 1700, а также размеры 800, 330 и 130. Единица измерения на изображении явно не указана; миллиметры автоматически не приписываются.

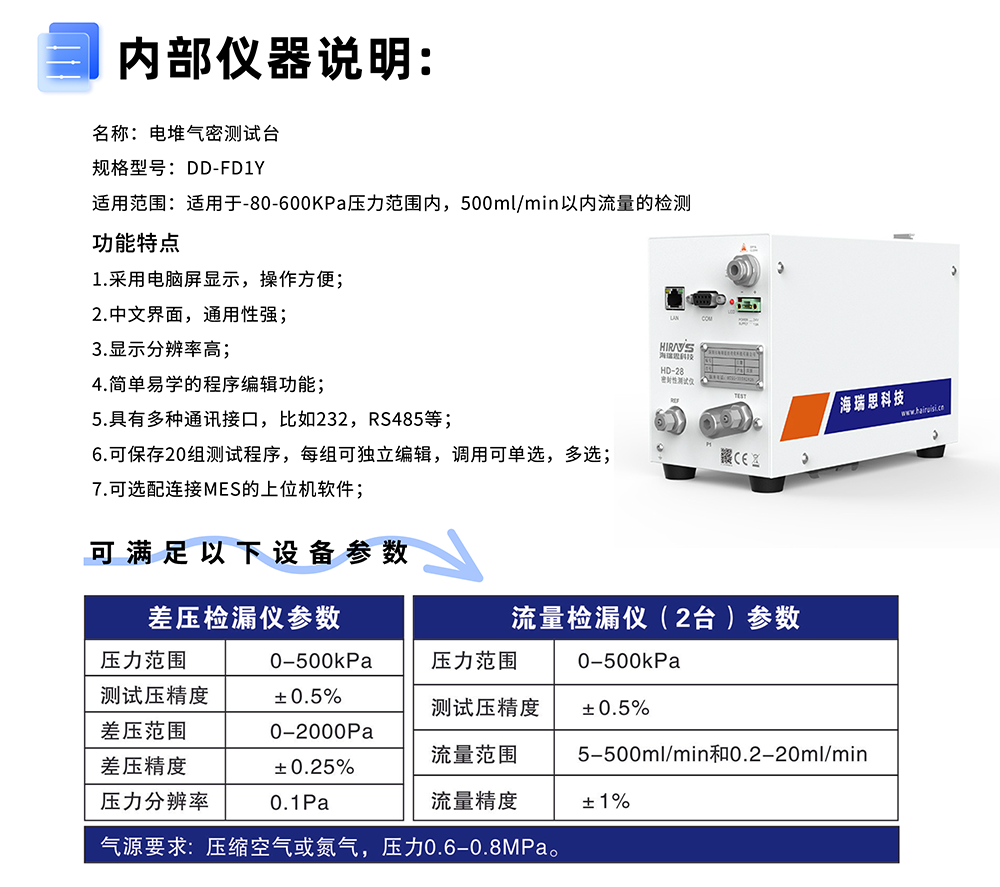

- На фотографии отдельного измерительного модуля читается HD-28. Это обозначение компонента не отождествляется с названием испытательного стенда DD-FD1Y.
- Расход указан в мл/мин. Условия приведения объёма и температуры не указаны; обозначение sccm или стандартный расход не добавляется.
- Комплектацию, функции и характеристики подтверждают для поставляемой системы.
Оборудование и схема испытания
