ULVAC DTC-22

ULVAC DTC-22: 20 / 24 л/мин при 50 / 60 Гц, 1000 Па. Фото, характеристики, электропитание, габариты и кривая откачки изготовителя.

Содержание карточки

Вакуумные насосы · ULVAC KIKO

ULVAC KIKO DTC-22. Оригинальная фотография изготовителя.

ULVAC DTC-22 — диафрагменный вакуумный насос химически стойкого исполнения. Фактическая быстрота откачки 20 / 24 л/мин при 50 / 60 Гц; предельное абсолютное давление 1000 Па.

Технические характеристики

Параметр	Значение
Принцип действия	Диафрагменный, химически стойкое исполнение
Фактическая быстрота откачки, 50 / 60 Гц	20 / 24 л/мин
Предельное абсолютное давление	1000 Па
Мощность электродвигателя	50 Вт
Масса	7,3 кг
Вход и выход	Штуцеры: наружный Ø 10 мм, внутренний Ø 6 мм; G1/4
Температура окружающей среды	0–40 °C
Габариты Ш × Д × В	142 × 288,5 × 202 мм
Материалы, контактирующие с газом	PTFE и FPM
Однофазное исполнение, 100 В	DTC-22
Однофазное исполнение, 200 В	DTC-22
Однофазное исполнение, 115 В	DTC-22A
Однофазное исполнение, 220 В	DTC-22B
Однофазное исполнение, 230 В	DTC-22C

Устройство и условия работы

Контактирующие с газом детали выполнены из PTFE и FPM. Изготовитель относит серию DTC к химически стойким насосам для коррозионных газов и органических растворителей; совместимость с конкретной средой проверяют с учётом обоих материалов и условий процесса.

1000 Па в таблице — абсолютное остаточное давление. Указанные изготовителем −100,3 кПа относятся к избыточному давлению относительно атмосферы; отрицательное число нельзя трактовать как абсолютное давление или глубину высокого вакуума.

Для повторного запуска после остановки под нагрузкой изготовитель предписывает предварительно вернуть давление внутри насоса к атмосферному. Пыль, капли и влагу на входе удаляют; длительная работа близко к атмосферному давлению может привести к отказу. Насос предназначен для установки в помещении.

Габариты и присоединения

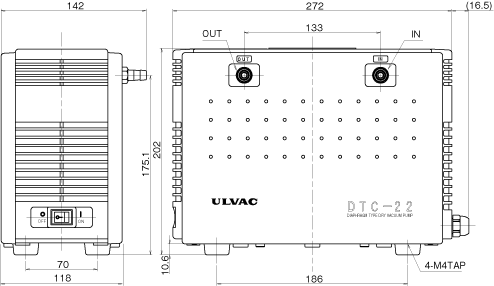

ULVAC KIKO DTC-22. Габаритный чертёж изготовителя.

Характеристика откачки

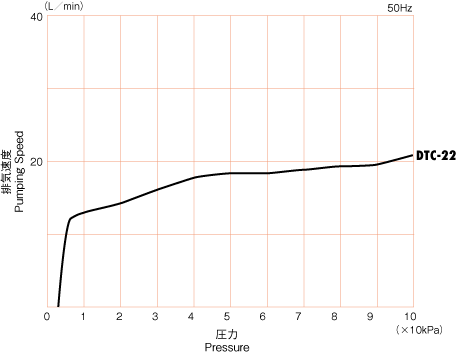

ULVAC KIKO DTC-22. Зависимость быстроты откачки от давления по данным изготовителя. Частота сети 50 Гц.

Данные и иллюстрации: ULVAC DTC-22 — данные изготовителя. Проверено 9 сентября 2026 года.

Контакты лаборатории: lab@techeiscatel.ru · +7 (812) 715-00-17.

Применение и комплектация

При выборе DTC-22 учитывают газовую нагрузку, давление в камере и проводимость магистрали. Быстрота откачки относится к условиям, указанным в таблице; рабочая быстрота у изделия может быть ниже. Питание, охлаждение и комплект присоединений согласуют для выбранного исполнения.

Документация и происхождение данных

Источники: Каталог Ликлаб 2026, стр. 55. Данные относятся к указанному исполнению и условиям измерения.

← Технический каталог

Учебная анимация · 48 секунд

Быстрота откачки и проводимость линии

Учебная анимация показывает, почему быстрота откачки у камеры отличается от значения на входе насоса. Формула связывает насос и проводимость соединительной линии. Наглядно сравниваются короткий широкий тракт и длинный узкий. Объясняется влияние арматуры, режима течения и свойств газа. Схемы качественные: они не являются расчётом или испытанием конкретной насосной системы.

Схема объясняет принцип работы. Конструкция и характеристики конкретного изделия приведены в таблицах этой страницы. Ролик без звука; пояснения даны на русском языке.

Открыть или скачать MP4

Текстовое пояснение к ролику

Насос и камера работают через линию Трубопровод, клапаны и другие элементы ограничивают перенос газа. У камеры действует эффективная быстрота откачки.

Проводимость входит в расчёт откачки Для установившегося потока: 1/Sэфф = 1/Sнас + 1/C. Все три величины выражают в согласованных единицах объёмного расхода.

Короткий широкий тракт проводит газ лучше При одинаковом газе и режиме течения увеличение прохода и сокращение длины повышают проводимость соединительной линии.

Узкая длинная линия ограничивает насос Насос с высокой быстротой откачки не устраняет сопротивление тракта. Эффективная быстрота откачки ограничена проводимостью линии.

Арматуру учитывают вместе с трубопроводом Для последовательных элементов складывают обратные проводимости. Клапан, фильтр и переходник входят в общий расчёт.

Подбирают весь вакуумный тракт Учитывают газ, давление и режим течения. Короткая линия и достаточное проходное сечение помогают реализовать возможности насоса.
