От технического задания до подключения к установке
При выборе широкодиапазонного вакуумметра недостаточно сравнить только нижний предел давления. Для эксплуатации важны газовая среда, погрешность в рабочей области, механическое присоединение, питание, интерфейс и сопровождающие документы. Для LeakLab AGP 4000 подготовлен комплект русской документации редакции 1.0 от 21 сентября 2026 года: паспорт, формуляр, руководство и результаты типовых испытаний модели.
Эти материалы помогают заранее согласовать поставку в Россию и подготовить установку: в руководстве есть распиновка, пересчёт аналогового выхода, карта регистров Modbus, порядок монтажа, диагностика и обслуживание. Паспорт и формуляр дают привязку к конкретному прибору № 26000007.
Пирани и холодный катод в одном корпусе
Канал Пирани работает непрерывно и определяет давление по теплопроводности газа. При снижении давления ниже 10 Па автоматически активируется холодный катод, использующий ионизационный принцип. Контроллер объединяет данные каналов; оператор видит давление на цветном TFT-LCD, а система управления получает аналоговый или цифровой сигнал.
Рабочий диапазон по воздуху и азоту составляет 1 × 10⁻⁶…1 × 10⁵ Па. Это позволяет наблюдать разные стадии откачки одним прибором. Для другого состава газа необходимы отдельная калибровка или подтверждённые поправки: одинаковое давление разных газов не гарантирует одинаковое показание теплопроводностного и ионизационного каналов.
Для каких задач подходит модель
Вакуумметр применяют на лабораторных и промышленных установках, исследовательских стендах, вакуумных печах и технологическом оборудовании. В системах контроля герметичности он служит для контроля давления при подготовке и проведении испытаний. Ещё одно направление — контроль вакуумной теплоизоляции криогенных и изотермических резервуаров.
Выбор для конкретного процесса начинают с рабочего газа, давления и возможного загрязнения. Для масляных паров и частиц требуется согласовать защиту входа. Температура эксплуатации по паспорту +5…+55 °C, допустимая влажность не более 80 %, предельное допускаемое давление 0,13 МПа.
Комплект с экраном, блоком питания и переходником
Для экземпляра № 26000007 в паспорте и формуляре указано присоединение CF35/40 с переходником на KF. Документированная комплектация:
| Позиция | Количество |
|---|---|
| Вакуумметр с фланцем CF35/40 и экраном индикации | 1 шт. |
| Переходник CF35/40 на KF | 1 шт. |
| Блок питания | 1 шт. |
| Паспорт, руководство и формуляр на русском языке | 1 комплект |
| Результаты типовых испытаний модели | 1 экз. |
Таким образом, в описанном комплекте блок питания и переходник предусмотрены изначально. При оформлении заявки следует согласовать размер ответного KF-соединения, кабель и подключение к контроллеру установки. Номер 26000007 идентифицирует один экземпляр, а не всю серию. Комплектность каждого заказа фиксируется в спецификации.
Как передавать данные в систему управления
LeakLab AGP 4000 имеет логарифмический аналоговый выход 0–10 В и цифровой интерфейс RS-485 / Modbus RTU. Питание самого прибора — 15–30 В постоянного тока, потребление не более 6 В·А. Токовый выход не предусмотрен.
Для давления в паскалях аналоговое преобразование описывается выражением U = 5,6 + 0,6 × log₁₀(P). Например, 5,6 В соответствует 1 Па, 6,8 В — 100 Па, 7,4 В — 1000 Па. Нормированному диапазону 10⁻⁶…10⁵ Па соответствует примерно 2,0…8,6 В; полный электрический диапазон выхода не означает расширения диапазона измерений.
Для цифрового обмена предусмотрены скорости 4800, 9600, 19200 и 115200 бит/с. Давление читается функцией 03 с адреса 0x0000 как 32-битное значение float, занимающее два регистра. Настройки по умолчанию — адрес 1 и 9600 бит/с. При подключении проверяют порядок байтов на конкретной версии ПО и сверяют результат с дисплеем.
Разъём RJ-45 не является Ethernet-портом. Через него подаются питание и сигналы прибора. Подключать вакуумметр к Ethernet или PoE нельзя. Таблица всех восьми контактов опубликована в карточке и новом руководстве.
Что означают заявленные метрологические характеристики
Основная относительная погрешность задана по участкам диапазона, в процентах от измеренного значения:
| Давление, Па | Предел основной погрешности |
|---|---|
| 1 × 10⁻⁶ ≤ p < 1 × 10⁻¹ | ±100 % |
| 1 × 10⁻¹ ≤ p ≤ 1 × 10³ | ±35 % |
| 1 × 10³ < p ≤ 1 × 10⁵ | ±100 % |
Нормальная температура составляет +15…+25 °C. Дополнительная температурная погрешность — 11 % от измеренного значения на каждые 10 °C изменения температуры. Повторяемость ±5 % по азоту приведена справочно и не должна использоваться вместо основной погрешности. Такой способ представления характеристик позволяет оценивать пригодность прибора по конкретному процессу.
Что показывают 64 точки типовых испытаний
В документе типовых испытаний приведены результаты заводского контроля образца: 64 точки от 3 × 10⁻⁴ до 3 × 10⁴ Па, все с заводским статусом «соответствует». Для прозрачного сопоставления выполнен расчёт отклонения относительно опорного давления.
| Проверенная область, Па | Точек | Максимум |δref| |
|---|---|---|
| 3 × 10⁻⁴ ≤ p < 1 × 10⁻¹ | 24 | 8,03 % |
| 1 × 10⁻¹ ≤ p ≤ 1 × 10³ | 30 | 12,78 % |
| 1 × 10³ < p ≤ 3 × 10⁴ | 10 | 19,68 % |

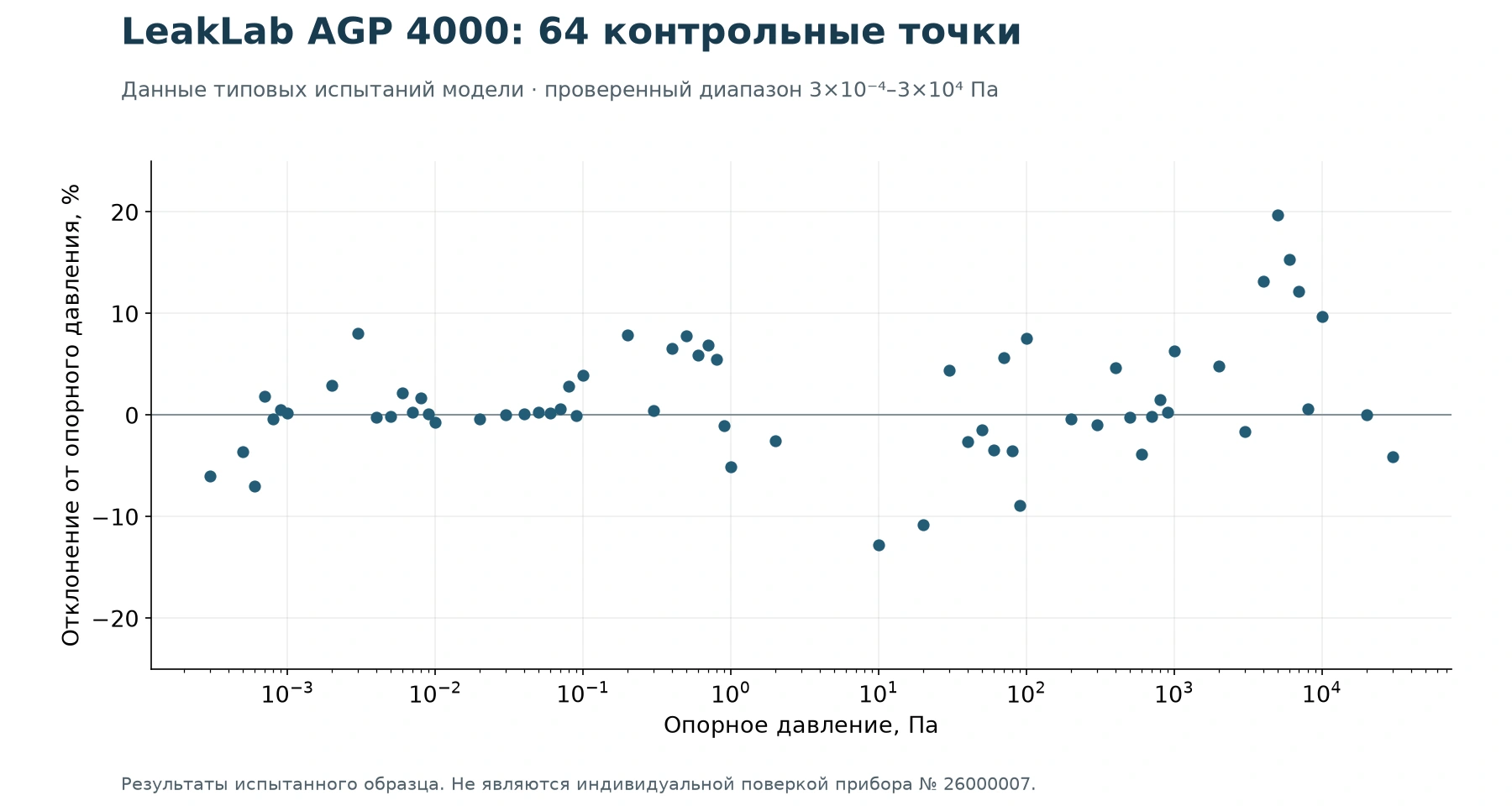

Наибольшее абсолютное отклонение составило 19,68 % в точке 5000 Па. Это результат конкретного массива данных, а не новая характеристика точности модели. Вне проверенной области — ниже 3 × 10⁻⁴ и выше 3 × 10⁴ Па — контрольные точки отсутствуют.
Типовые испытания не относятся к индивидуальным испытаниям прибора № 26000007 и не заменяют его приёмку, поверку или калибровку. Документ также не является свидетельством об утверждении типа. Полная таблица из 64 строк доступна в карточке модели и PDF.
Русская документация для эксплуатации и сервиса
Руководство на 15 страницах описывает безопасный монтаж, первый запуск, экран и меню, аналоговый выход, регистры цифрового обмена, сервисные настройки, обслуживание и возможные неисправности. Русские пояснения к экрану помогают оператору ориентироваться в обозначениях, при этом заводские языки меню — китайский и английский: наличие русской прошивки не заявляется.
Формуляр нужен для учёта ввода в эксплуатацию, перемещений, наработки и ремонта. Он сохраняет историю конкретного прибора вместе с документами о калибровке или поверке. Перед возвратом в сервис сообщают серийный номер, симптомы, режим работы и вещества, с которыми контактировал вакуумметр.
Срок гарантии изготовителя по паспорту — 12 месяцев со дня отгрузки непосредственному покупателю. Условия обязательств российского поставщика устанавливаются договором. Паспортные показатели надёжности: средняя наработка до отказа не менее 15 000 ч и средний срок службы 5 лет.
Документы для скачивания
- Паспорт LeakLab AGP 4000, № 26000007 — PDF, 2 страницы.
- Формуляр LeakLab AGP 4000, № 26000007 — PDF, 2 страницы.
- Руководство по эксплуатации LeakLab AGP 4000, редакция 1.0 от 21.09.2026 — PDF, 15 страниц.
- Результаты типовых испытаний модели LeakLab AGP 4000 — PDF, 5 страниц.
Паспорт, формуляр и руководство оформлены для экземпляра № 26000007. В оригиналах документов используется обозначение «Leaklab-AGP4000»; на сайте модель представлена под названием LeakLab AGP 4000. Файлы опубликованы без изменения содержания. Ранее размещённое руководство предыдущей редакции сохранено как архивный материал.
