Лаборатория Ликлаб представляет пылевой вакуумный фильтр ЛИКЛАБ-F360 в исполнении G1½″ с переходниками на KF40. Для инженеров опубликован подробный материал о конструкции, характеристиках и подборе входной фильтрации с учётом режима откачки.

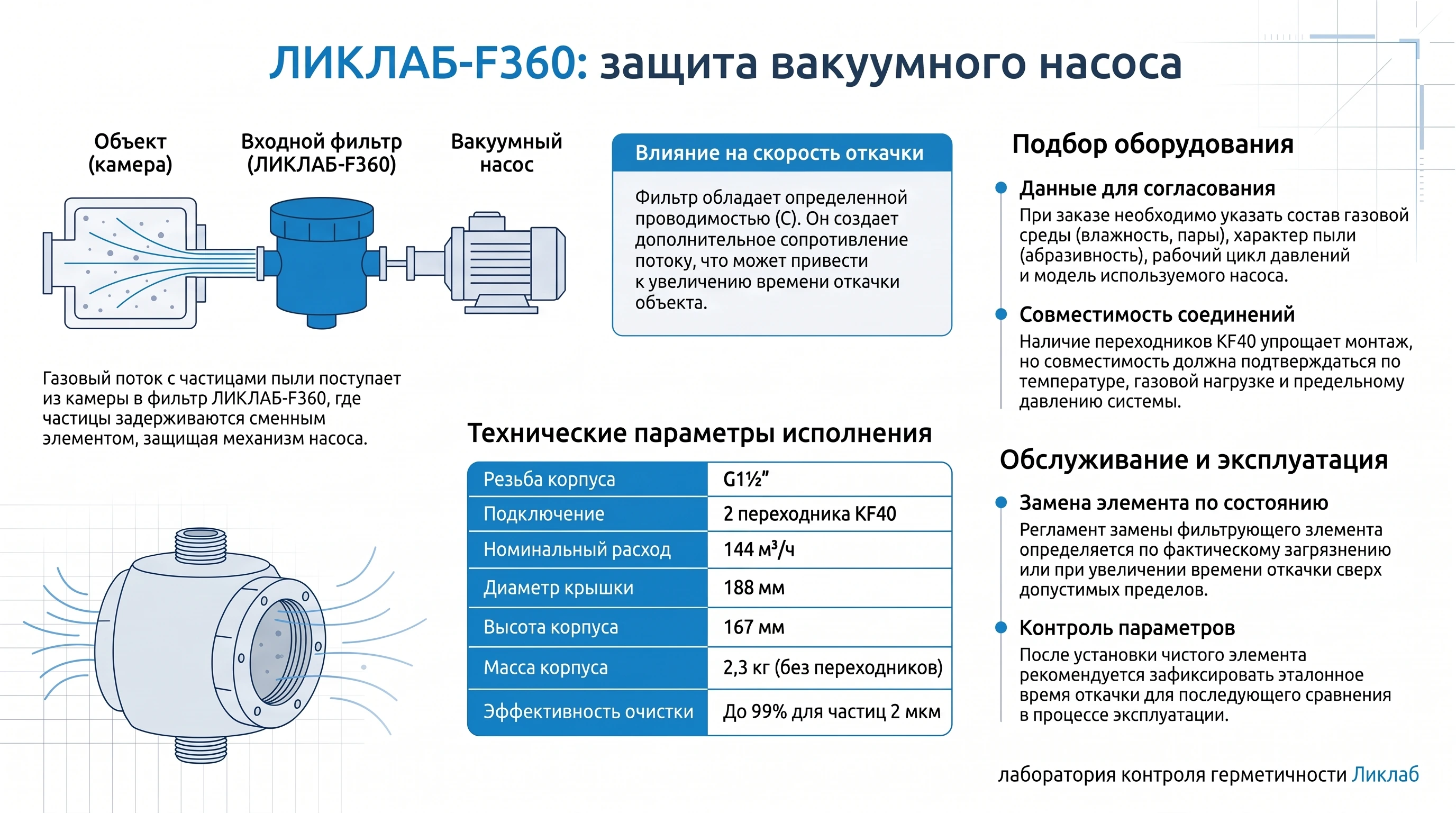

Технический обзор в инфографике
Обслуживаемый фильтр для всасывающей линии

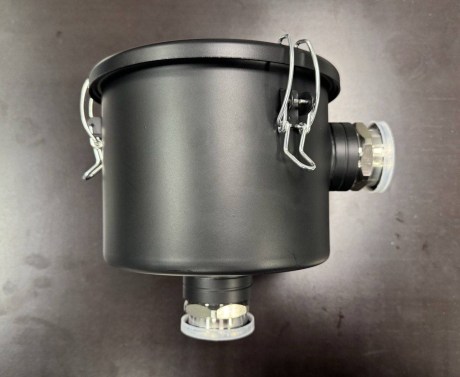

ЛИКЛАБ-F360 задерживает пыль и твёрдые частицы перед вакуумным насосом. Стальной корпус с защитным покрытием, сменный элемент и крышка на металлических зажимах обеспечивают доступ для осмотра и обслуживания. Рассматриваемая комплектация включает два переходника G1½″ / KF40.

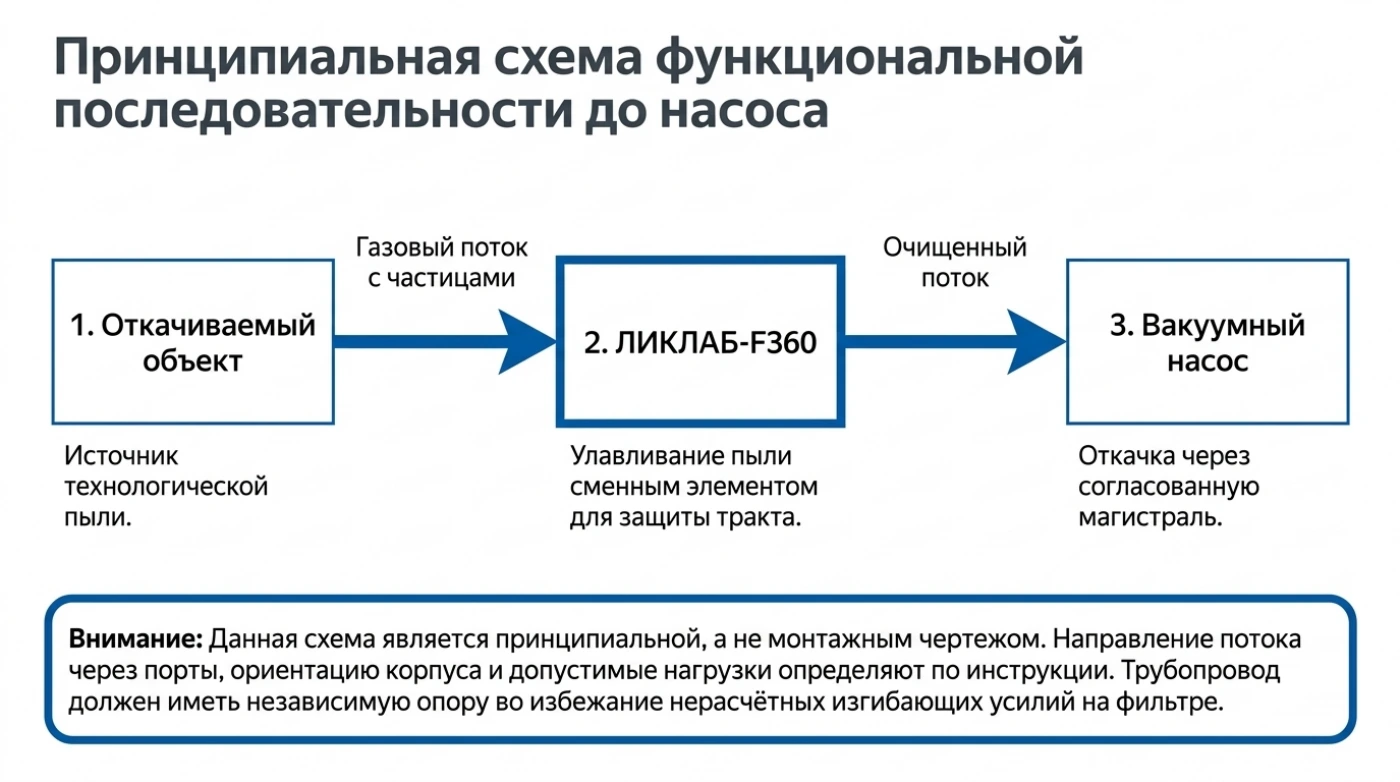

Как фильтр включается в линию откачки
Источник пыли находится со стороны откачиваемого объекта. Входной фильтр располагают между объектом и насосом, чтобы частицы задерживались до попадания в насосный механизм. Такая функциональная последовательность не задаёт пространственное положение корпуса: присоединение портов и допустимую ориентацию уточняют по документации изделия.
Переходники и трубопровод должны иметь собственную опору. После сборки проверяют герметичность соединений и фиксируют время откачки с чистым элементом при воспроизводимых начальных условиях. Эти данные помогают оценивать изменение работы системы при накоплении загрязнений.
Характеристики исполнения
| Параметр | Значение |
|---|---|
| Номинальный размер входа и выхода | 1½″ |
| Резьба корпуса | G1½″ |
| Подключение к вакуумной системе | KF40 через два переходника G1½″ / KF40 |
| Номинальный расход | 2,4 м³/мин — 144 м³/ч |
| Заявленная фильтрация | До 99% для частиц размером 2 мкм; по техническим данным изделия |
| Диаметр крышки | 188 мм |
| Высота корпуса | 167 мм, без переходников |
| Масса корпуса | 2,3 кг, без переходников |
Заявленная эффективность относится к частицам размером 2 мкм. Она не означает одинаковую степень очистки для всей пыли, не задаёт класс HEPA и не заменяет проверку условий конкретного процесса. Диаметр крышки, высота и масса приведены для корпуса без переходников.
Почему при подборе важен не только размер фланца
Фильтр необходимо согласовать по виду загрязнения, расходу, абсолютному давлению и допустимому сопротивлению. Переходники KF40 упрощают подключение к соответствующей магистрали, но совместимость с насосом оценивают по всей совокупности параметров.
Номинальные 144 м³/ч не являются гарантированной быстротой откачки на объекте. В подробной статье разобрано влияние проводимости линии, а также роль состояния сменного элемента.
Научная основа и практические рекомендации
В публикацию включены ссылки на исследования фильтрации при пониженном давлении и накоплении пыли. В частности, работа Robinson и Franklin рассматривает сопротивление волокнистой среды в условиях разрежения, а исследование Wang и соавторов — влияние пылевой нагрузки. Это общие исследования, а не испытания модели F360. [2] [4]
Материал содержит фотографию сборки, размерную схему, таблицы характеристик и исходных данных для подбора. Отдельно объяснено, почему входной пылевой фильтр нельзя автоматически заменять выхлопным маслоуловителем или ловушкой конденсата.
Что передать инженеру для подбора
В запросе полезно разделить параметры газа и параметры твёрдых частиц: влажность и пары влияют на выбор материалов, а размер и абразивность пыли — на требования к защите. Вместе с моделью насоса укажите длину и диаметр трубопровода, арматуру, начальное и конечное абсолютное давление, длительность и периодичность откачки.
Допустимый перепад давления и порядок обслуживания согласуют для конкретного процесса. При работе с течеискателем отдельно оценивают влияние дополнительного объёма линии. Номинальный расход из таблицы нельзя подставлять вместо быстроты откачки непосредственно на контролируемом объекте.
Подбор для вашей установки
Для согласования поставки сообщите лаборатории Ликлаб состав среды, характер пыли, диапазон давлений, модель насоса и параметры магистрали. Наличие, комплектацию и срок отгрузки подтверждаем при обращении.
