Высоковакуумные откачные посты
ООО Ликлаб предлагает Вам ознакомиться с высоковакуумными турбомолекулярными насосами Ulvac и откачными постами на их основе.
Безмасляный откачной пост ULVAC YPT-030 для высоковакуумной откачки с интегрированным датчиком вакуума в форвакуумной линии и клапаном между насосами обеспечивает пределельное отстаточное давление 10-7 Па и быстроту откачки 50 л/с.
ООО Ликлаб также предлагает откачные посты собственной сборки для безмасляной высоковакуумной откачки (пределельное отстаточное давление 10-7 Па и быстроту откачки 50 - 500 л/с).
Для заказа откачного поста Ликлаб, помимо выбора турбомолекулярного насоса, потребуется выбрать набор следующего оборудования:
Что входит в компоновку откачного поста
Откачной пост объединяет насосы, вакуумную линию, арматуру и измерение давления. При выборе полезно подготовить схему от камеры до насосов: положение патрубков, длину линии, места клапанов и датчиков. Это позволяет обсуждать установку как собранную систему.
В подборке показаны стенды и размещение оборудования на рамах. Для заказа укажите объект откачки, требуемые режимы, доступное пространство и условия подключения. Характеристики конкретной сборки согласуются по выбранным компонентам и задаче.

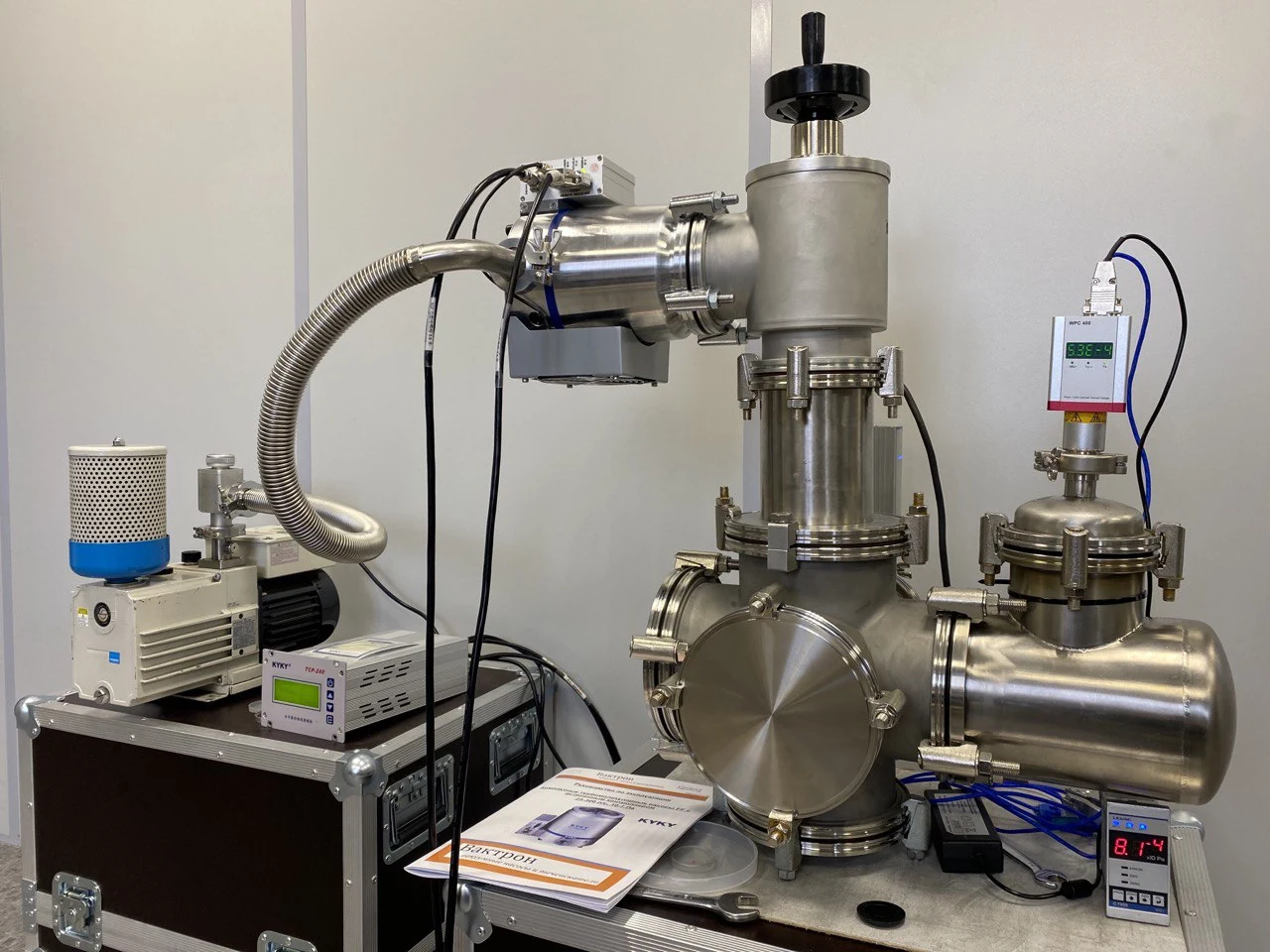

Вакуумный стенд с датчиками и соединительной арматурой.

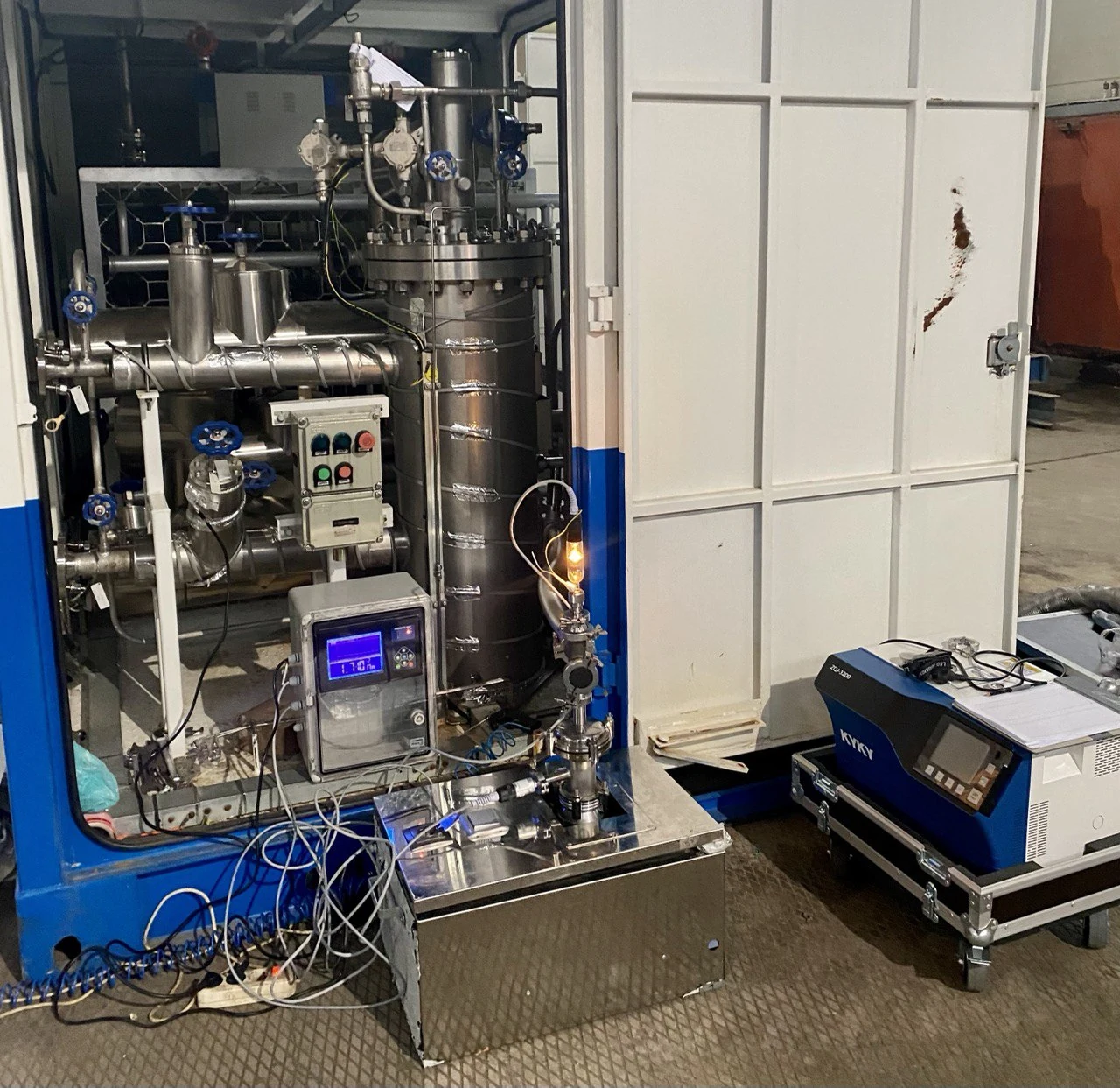

Размещение вакуумного оборудования на раме.

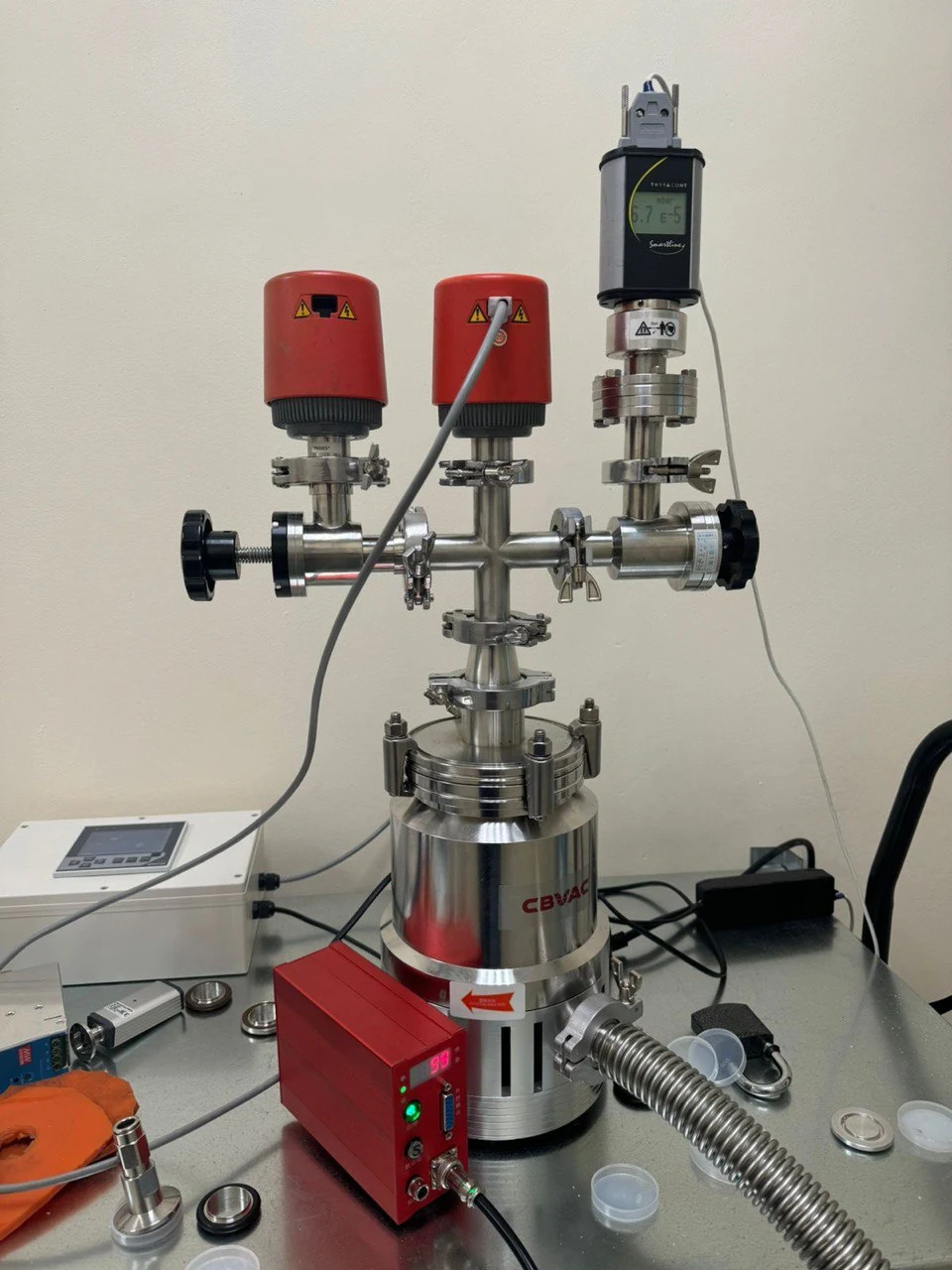

Стенд с вакуумной обвязкой и измерительными узлами.

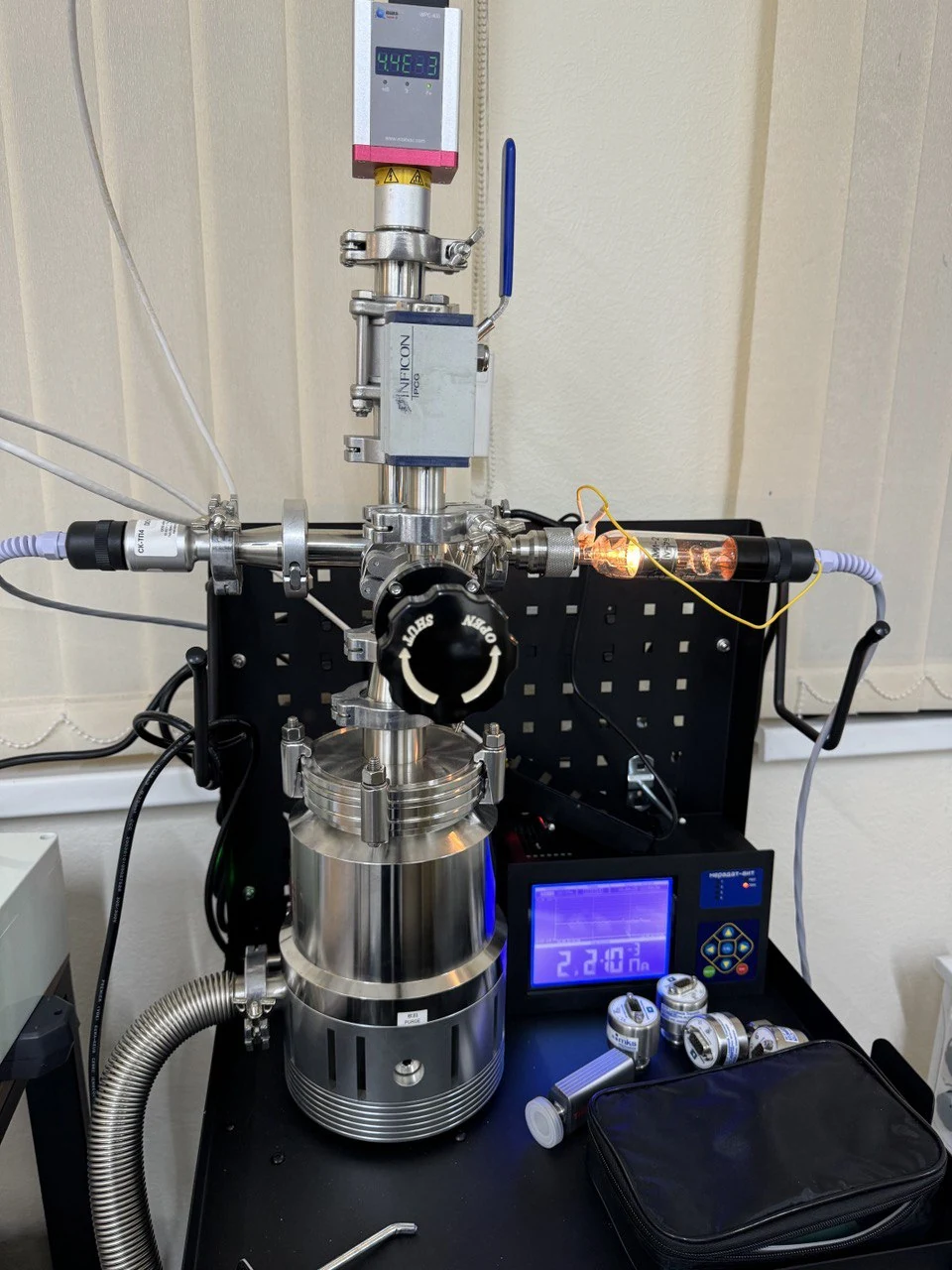

Компоновка вакуумной системы на рабочем стенде.
По теме: Изготовление вакуумных камер · Калибровка и поверка вакуумметров
1) Форвакуумный насос согласованной производительности.
2) Комплект трубопроводной, фланцевой и вакуумизолирующей арматуры.
3) Комплект вакуумизмерительной арматуры.
В качестве форвакуумных насосов безмасляной откачки рекомендуем использовать спиральные вакуумные насосы ScrollTec серия SVF-EX/X-S производства американской компании ScrollLabs. Спиральные вакуумные насосы обеспечивают создание и поддержание вакуума без использования рабочей среды, такой как вакуумное масло или иные жидкости.
Минимум предельного достигаемого давления составляет до 0,005 мбара и диапазон производительности от 2 до 1000 л/мин. Давление на выхлопе насосов SVF составляет 1 атм.изб.
