Контроль уплотнительных колец: пример оснастки Leaklab

Оборудование и оснастка рабочего места Hirays для контроля уплотнительных колец, маркировка и данные для подготовки технического задания.

Рабочее место контроля уплотнительных колец включает испытательный прибор и оснастку для герметичного подключения. Геометрию посадочного места, прижим и программу испытания выбирают по конструкции кольца.

Компоновка оборудования

  • Отдельный настольный прибор Hirays с экраном и трубкой подключения.
  • Оснастка с вертикальным пневматическим приводом и прижимным элементом.
  • Кольцо в нижней части оснастки; ещё одно кольцо лежит рядом на рабочем столе.
  • Две зелёные и одна красная кнопки на передней части основания. Назначение и алгоритм управления не устанавливаются только по цвету.

Компоновка показывает пример оснастки для кольцевого изделия. Она не подтверждает универсальность по размеру и материалу кольца, допустимое усилие зажима или производительность. Точный метод измерения и индекс прибора по этим фотографиям не определены.

Оборудование и оснастка

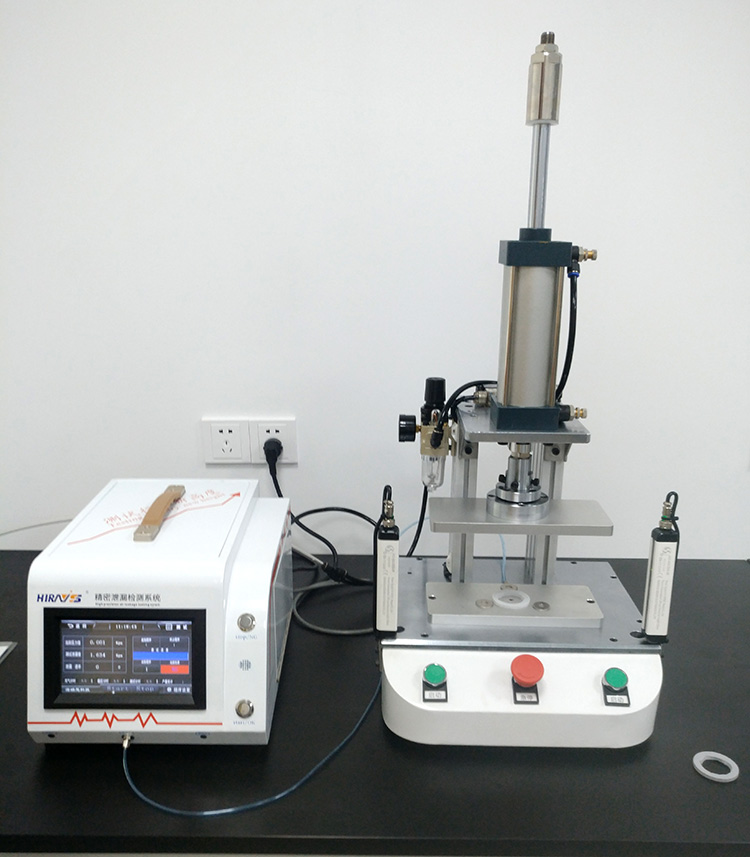

Общий вид прибора и оснастки; кольцо расположено в нижнем посадочном месте. На корпусе прибора читается 气密泄漏检测系统 — «система обнаружения газовых утечек».
Общий вид прибора и оснастки; кольцо расположено в нижнем посадочном месте. На корпусе прибора читается 气密泄漏检测系统 — «система обнаружения газовых утечек».

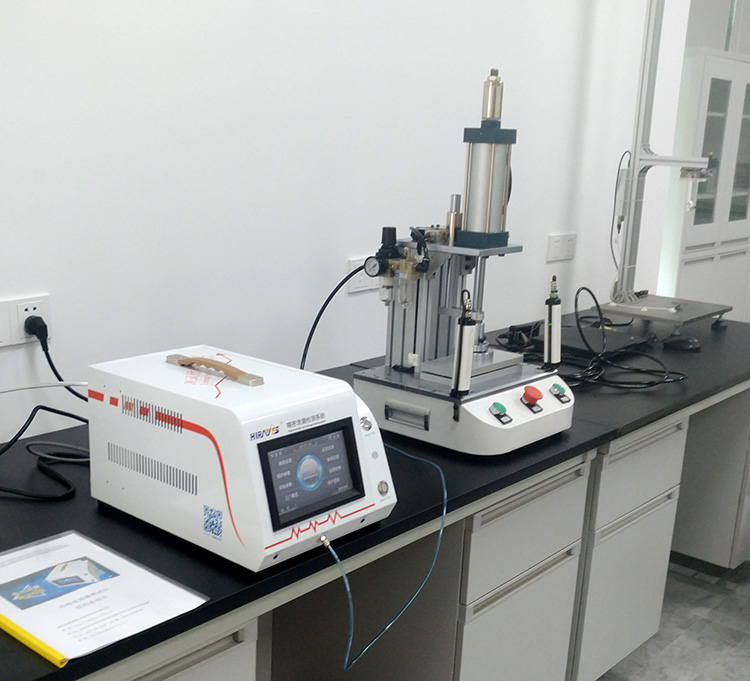

Испытательное рабочее место сбоку. Видны прибор, пневматический привод и трубки; параметры на экране не читаются достоверно.
Испытательное рабочее место сбоку. Видны прибор, пневматический привод и трубки; параметры на экране не читаются достоверно.

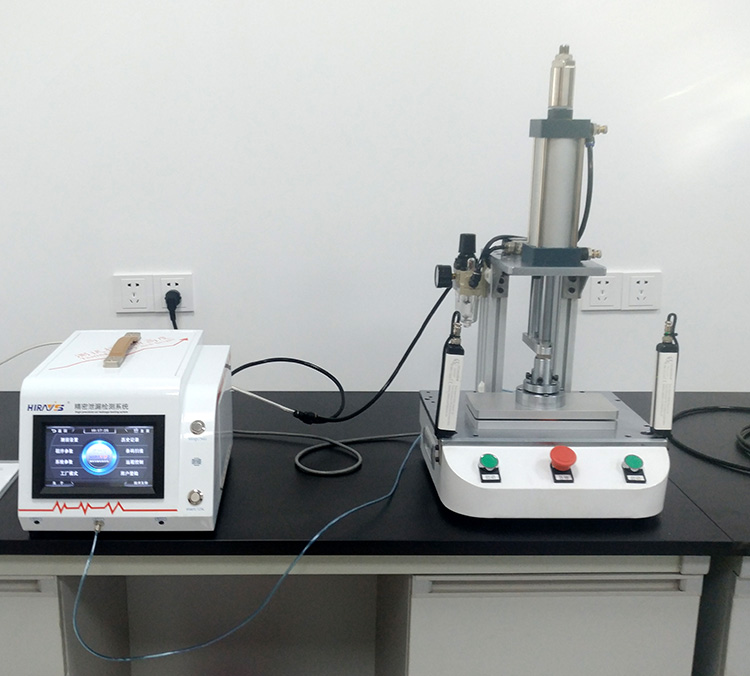

Рабочее место спереди. Фотография показывает расположение органов управления и прижимной оснастки; она не заменяет схему безопасного управления.
Рабочее место спереди. Фотография показывает расположение органов управления и прижимной оснастки; она не заменяет схему безопасного управления.

Что нужно задать для нового изделия

  1. Размеры, материал и допустимую деформацию кольца, посадочное место и проверяемый участок уплотнения.
  2. Способ приложения испытательной среды и давления, измеряемую величину и критерий годности.
  3. Длительности наполнения, стабилизации, измерения и сброса, а также полный цикл загрузки и выгрузки.
  4. Способ подтверждения результата на согласованных исправных и дефектных образцах; собственные течи оснастки и повторяемость установки изделия.

Это перечень исходных данных для технического задания. Рабочие параметры и безопасность конкретной оснастки подтверждаются для соответствующего исполнения. Исторические фотографии не доказывают текущую доступность оборудования или соответствие готового изделия какой-либо степени защиты IP.
