Контроль аккумуляторного блока и утечки электролита с HM-Leaklab-200

Раздельный контроль корпуса, охлаждающей плиты и электролита. Схема испытания и двухпозиционная установка Hirays.

Аккумуляторный блок и электролит: разные задачи контроля

Корпус аккумулятора и охлаждающую плиту проверяют микрорасходным методом. Для обнаружения утечки электролита применяется двухпозиционная установка с HM-Leaklab-200. Эти задачи требуют разных схем подключения и критериев годности.

Параметр	Герметичность блока	Утечка электролита
Объект	Корпус блока, высоко- и низковольтные вводы, охлаждающая плита	Электролит аккумуляторного элемента
Метод	Измерение малого расхода; раздельные высоко- и низконапорные тракты	Масс-спектрометрический анализ газа в вакуумной камере
Прибор	Микрорасходный тестер; заводской код не указан	HM-200 / HM-Leaklab-200; квадрупольный анализатор остаточных газов RGA
Давление	Охлаждающая плита: 2 МПа = 2000 кПа; корпус после сборки: 10 кПа	Условия вакуумирования задают в методике испытания
Подача воздуха	400–800 кПа = 0,4–0,8 МПа на схеме; показан повышающий насос	Газ-трассер не требуется
Время	Наполнение блока объёмом 40 л за 30 с — заявленный пример Fast Charging 2.0; не полный цикл	Время испытания и производительность не приведены
Численный показатель	Порог годности по расходу не опубликован	Заявлено 5×10⁻¹¹ мбар·л/с = 5×10⁻¹² Па·м³/с; условия и критерий для электролита не раскрыты
Комплектация	Одновременный контроль двух различных трактов	Две рабочие позиции, сканирование кода, компьютер верхнего уровня и MES

Пояснения

Высокое давление на плите и низкое на корпусе — разные испытательные контуры, а не диапазон одного режима.

Показатель 5×10⁻¹¹ мбар·л/с характеризует поток газа и не выражает погрешность измерения. Для его применения необходимы определённые условия испытания; он не является универсальным порогом утечки электролита.

Для анализа электролита задают состав, контролируемые массовые каналы, фоновый сигнал и условия вакуумирования. Метод проверяют на образцах.

30 с относятся к наполнению40л; не подтверждают полный такт, предельный объём и производительность всей линии.

Две позиции не доказывают число одновременно измеряемых изделий и независимость результатов; паспорт установки отсутствует.

Мелкие подписи пульта и экран компьютера на фотографии уверенно не читаются; численные режимы с них не извлекались.

Обозначения схемы

400-800KPA气源: Источник воздуха 400–800 кПа
加压气泵: Насос повышения давления
微流量测试仪: Прибор измерения малого расхода
高压测试（直冷板/液冷板）: Испытание высоким давлением: плита прямого или жидкостного охлаждения
快速连接器: Быстродействующий соединитель
低压测试电池PACK包壳: Испытание низким давлением: корпус аккумуляторного блока PACK
RGA: Анализатор остаточных газов
MES: Система управления производственными операциями
OK: Годно
NG: Не годно
海瑞思科技: Hirays Technology

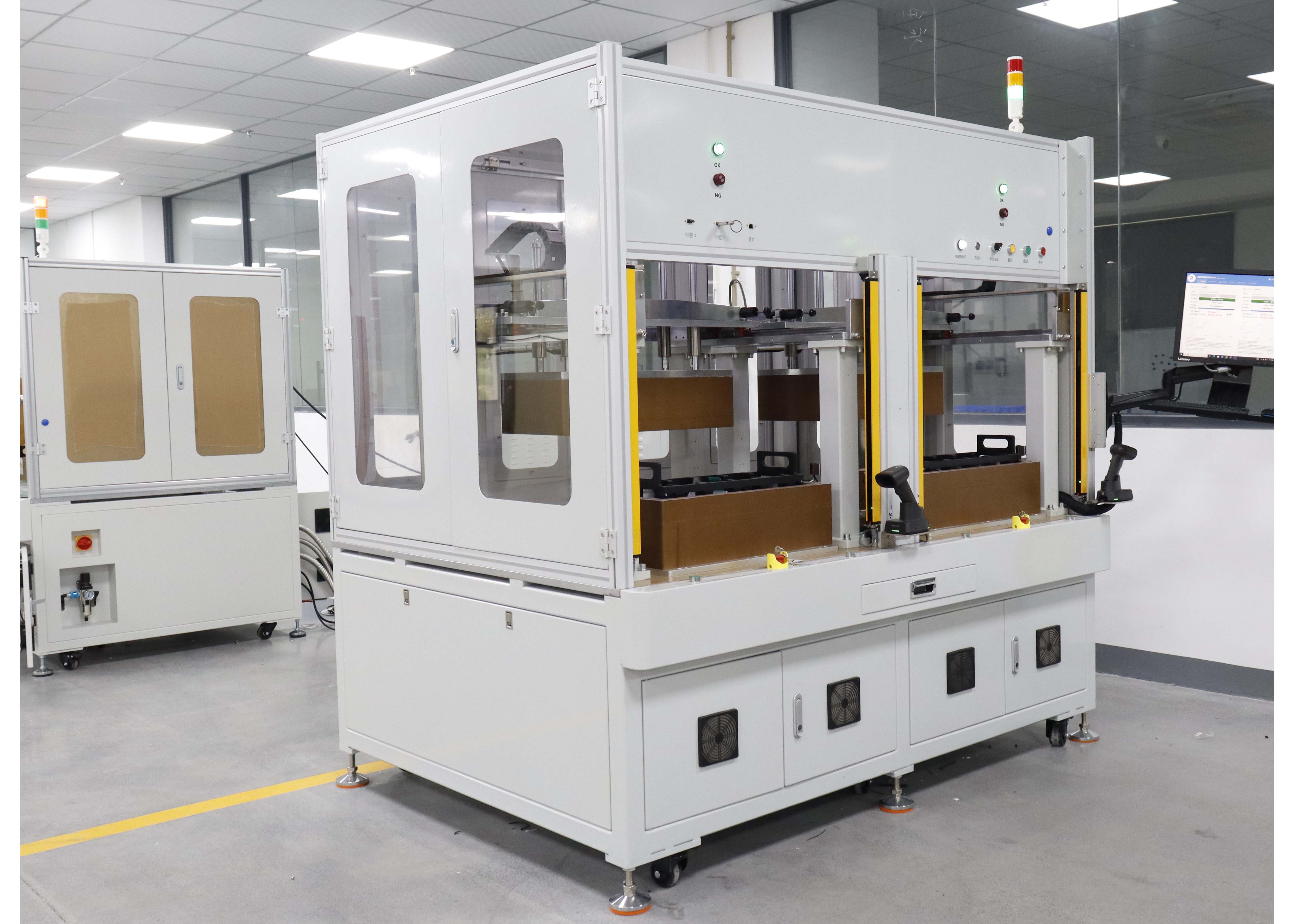

Двухпозиционная установка контроля утечки электролита Hirays. Число изделий в одном измерении не задано.

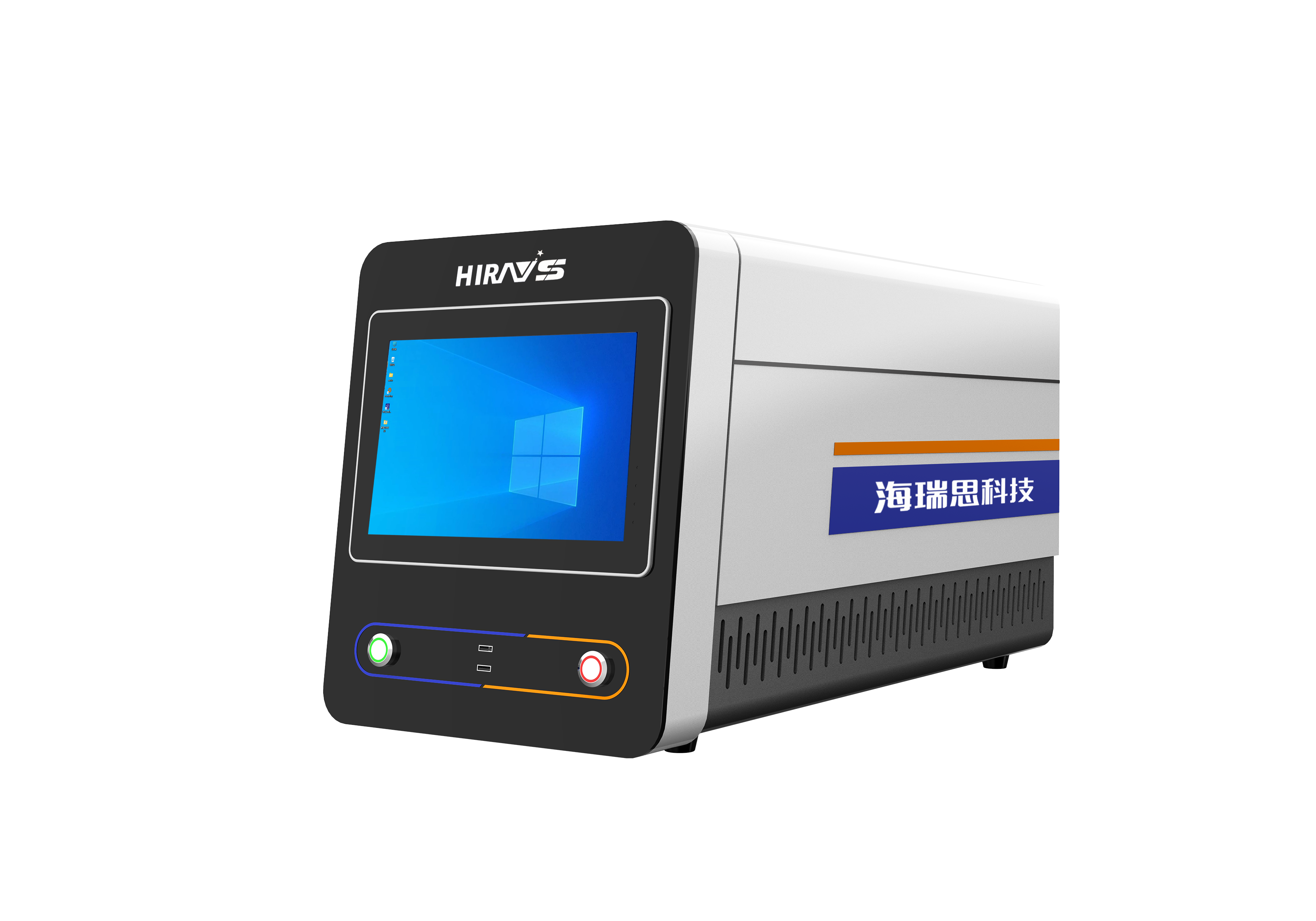

Прибор HM-Leaklab-200 производства Hirays. На экране показан рабочий стол, а не программа измерения.

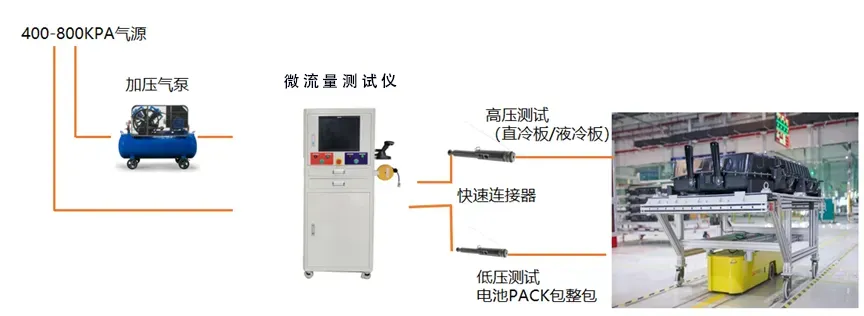

схема: питание воздухом, повышающий насос, микрорасходный тестер и раздельные высоко- и низконапорные подключения. — Схема: питание воздухом, повышающий насос, микрорасходный тестер и раздельные высоко- и низконапорные подключения.
