Контроль корпуса инвертора по падению давления: оснастка, автоматизация, программирование и регистрация результатов по примеру Hirays.
Манометрический контроль корпуса инвертора

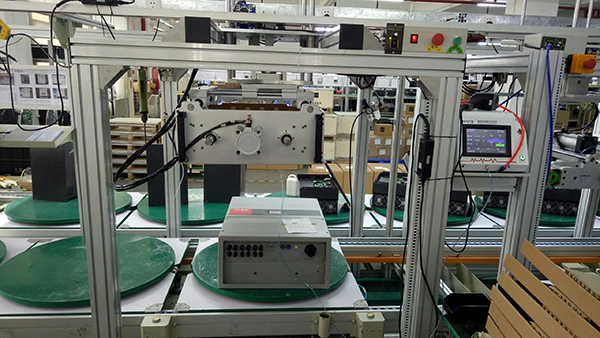

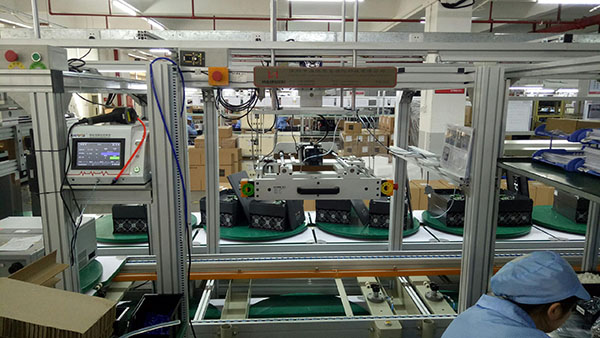

Установка Hirays контролирует герметичность фотоэлектрического инвертора сжатым воздухом по падению давления. Система включает измерительный прибор, источник воздуха и оснастку. На фотографиях показан участок производственной линии с приспособлением подключения и прижима. Исполнение прибора и установки согласуют по проекту.
| Параметр | Характеристики исполнения |
|---|---|
| Испытательная среда | Сжатый воздух |
| Основной метод | Контроль падения давления |
| Режимы, перечисленные в характеристиках производителя | Контроль утечки, проверка закупорки, положительное и отрицательное давление |
| Заявленный диапазон давления | −80…1000 кПа = −0,08…1 МПа; вариант выбирают под задачу |
| Программирование | 200 пользовательских подпрограмм; последовательное соединение в процесс |
| Автоматизация | Входы/выходы I/O для внешних датчиков и исполнительных устройств |
| Запись результатов | Сохранение данных и выгрузка на USB-накопитель |
| Идентификация | Сканирование штрихкода, отслеживание брака и ремонта |
Какие сведения нужны для проекта
Диапазон в кПа описывает давление, а не величину утечки. Он не подтверждает, что каждый экземпляр прибора охватывает весь диапазон или что инвертор испытывали при 1 МПа. Для проекта необходимы чертёж проверяемой полости, допустимая нагрузка, схема уплотнений оснастки, давление с точкой отсчёта, время стабилизации и измерения, критерий годности с единицей.
Нужно проверить собственную герметичность подключения и повторяемость прижима. Измерение полного цикла включает подачу изделия, фиксацию, подготовку, испытание, сброс и освобождение. Число подпрограмм не задаёт число независимых измерительных каналов или производительность линии.
Перечисленные функции регистрации требуют согласования формата записи, связи результата со штрихкодом и действий при повторном испытании после ремонта. Пневматический контроль сам по себе не подтверждает класс защиты от воды: класс IP подтверждают по соответствующей программе водного испытания с оформлением протокола.
Оборудование и оснастка
I/O — входы/выходы; USB — интерфейс подключения накопителя; positive pressure — положительное давление; negative pressure — отрицательное давление; obstruction test — проверка закупорки.
