Пневматический контроль электродвигателя стеклоподъёмника: 20 кПа, порог 30 Па, программа и испытательная оснастка.

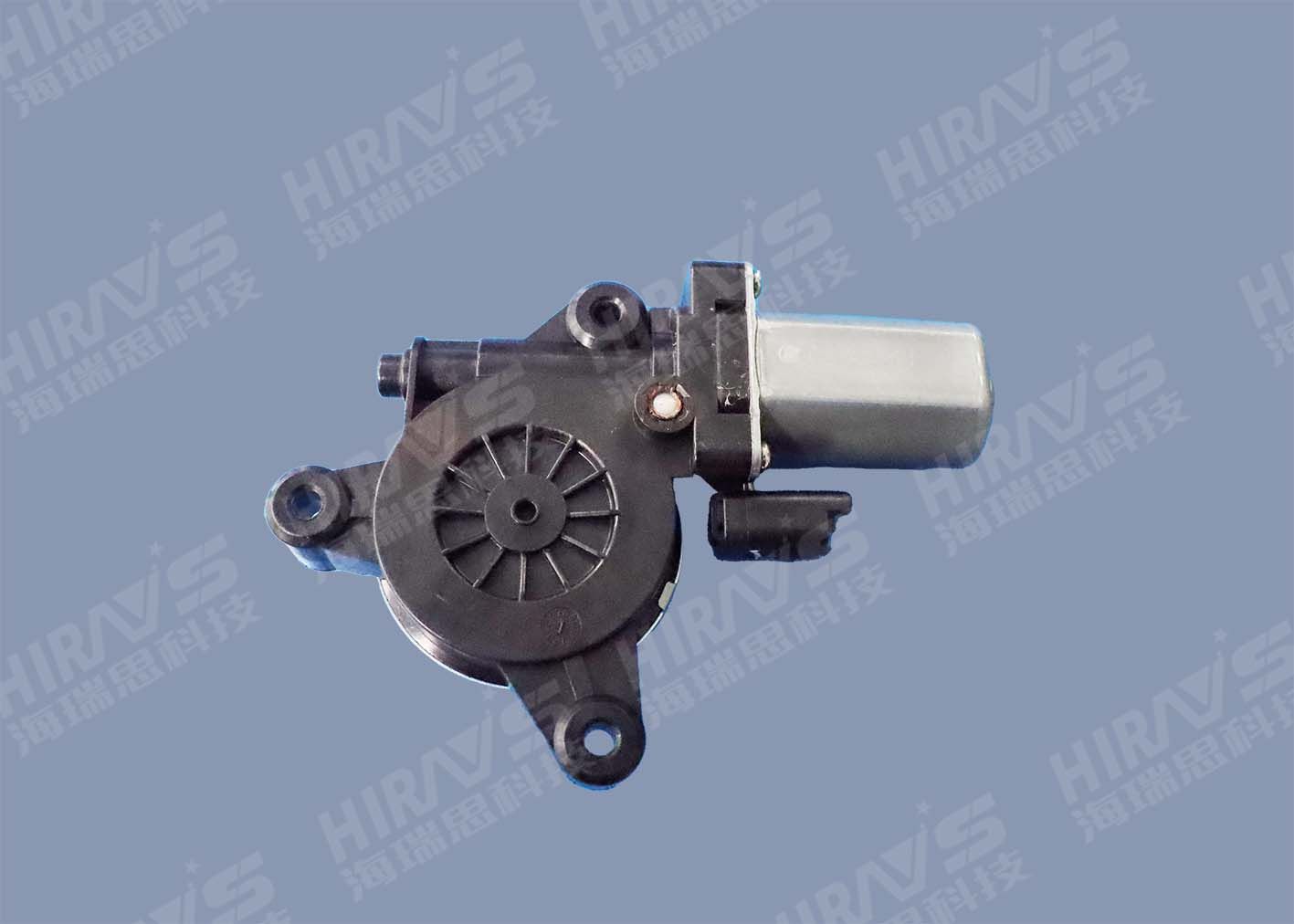

Электродвигатель стеклоподъёмника работает в дверном узле, где важна герметичность корпуса и соединений. Пневматическая установка с HC-Leaklab проверяет выбранную полость до окончательной сборки. Индивидуальную оснастку разрабатывают по форме корпуса и расположению отверстий.

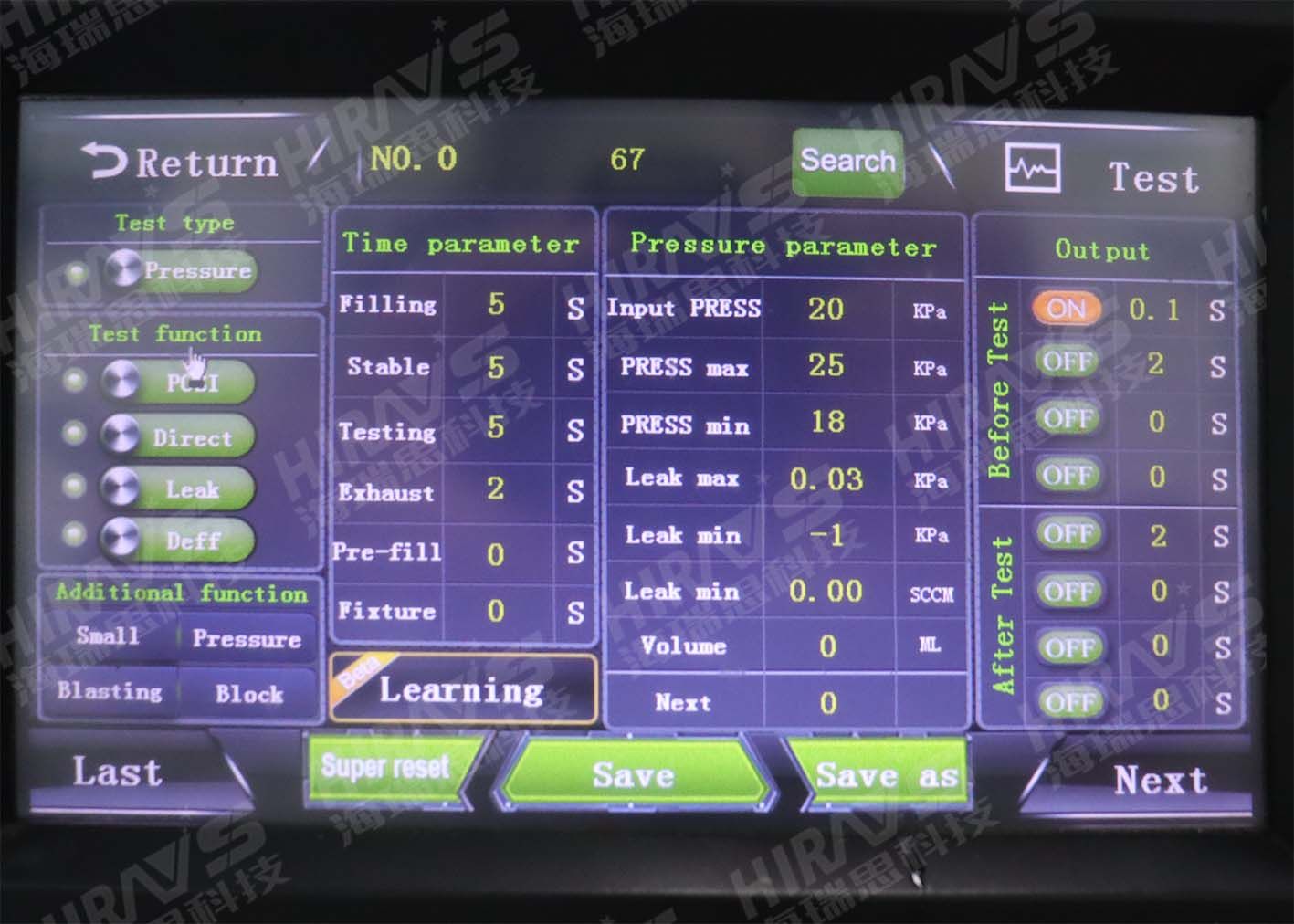

Параметры программы
| Параметр | Значение |
|---|---|

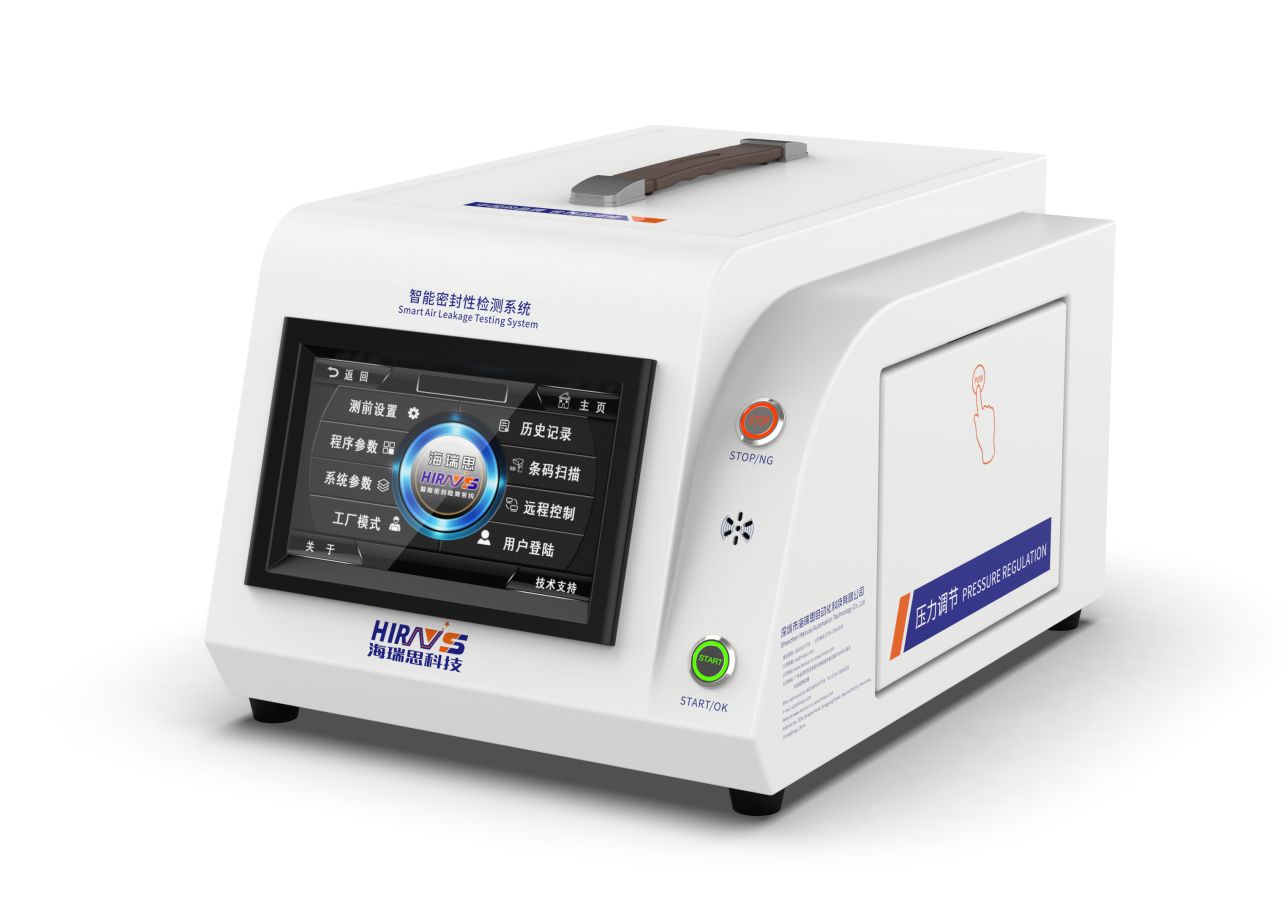

| Прибор | HC-Leaklab, исполнение HC Classic производства Hirays |
| Метод | Прямой пневматический контроль |
| Номер программы | 0 |
| Наполнение | 5 с |
| Стабилизация | 5 с |
| Измерение | 5 с |
| Сброс давления | 2 с |
| Предварительное наполнение | 0 с |
| Интервал оснастки | 0 с |
| Заданное давление | 20 кПа |
| Верхняя граница наполнения | 25 кПа |
| Нижняя граница наполнения | 18 кПа |
| Верхний порог показателя утечки | 0,03 кПа = 30 Па |
| Нижний порог показателя утечки | −1 кПа = −1000 Па |
| Показание расхода в настройках | 0,00 стандартных см³/мин; условия приведения задают в методике |
| Настройка объёма изделия | 0 мл; не физический объём детали |
| Следующая программа | 0 |
Внешние выходы
| Параметр | Значение |
|---|---|
| До испытания: выход 1 | ВКЛ; 0,1 с |
| До испытания: выход 2 | ВЫКЛ; 2 с |
| До испытания: выход 3 | ВЫКЛ; 0 с |
| До испытания: выход 4 | ВЫКЛ; 0 с |
| После испытания: выход 1 | ВЫКЛ; 2 с |
| После испытания: выход 2 | ВЫКЛ; 0 с |
| После испытания: выход 3 | ВЫКЛ; 0 с |
| После испытания: выход 4 | ВЫКЛ; 0 с |
Настройки выходов управляют исполнительными устройствами. Их интервалы не следует автоматически прибавлять к времени измерения. Значения нулевого объёма и расхода в программе не подтверждают нулевые физические величины.
Время испытания
Три этапа по 5 с дают 15 с. При добавлении сброса давления 2 с сумма четырёх интервалов составляет 17 с. Полный производственный такт учитывает загрузку, прижим и освобождение изделия, запись результата и повторные испытания.
Порог 30 Па
Верхний порог показателя утечки 0,03 кПа равен 30 Па. Это отдельный параметр программы, отличный от давления наполнения 20 кПа. Нижний порог −1 кПа задаёт другую границу оценки и не означает отрицательный объёмный расход течи.
Показатель в паскалях нельзя автоматически заменить расходом газа. Для физически обоснованной оценки нужны метод измерения, объём полости, температура и время наблюдения. Порог годности устанавливают по требованиям изделия; пневматический результат сам по себе не подтверждает IP68.
Управление прибором
Параметры времени: наполнение, стабилизация, измерение, сброс, предварительное наполнение и интервал оснастки. Параметры давления: заданное давление, верхняя и нижняя границы наполнения, верхний и нижний пороги показателя утечки. Поля расхода, объёма и следующей программы настраивают отдельно.
Органы управления: возврат, поиск, испытание, обучение параметрам, предыдущая страница, расширенный сброс, сохранение, сохранение под другим именем и следующая страница. ВКЛ и ВЫКЛ обозначают состояния выходов. Дополнительные функции включают малые изделия, оценку по давлению, испытание на разрушение и проверку закупорки.
Подготовка серийного процесса

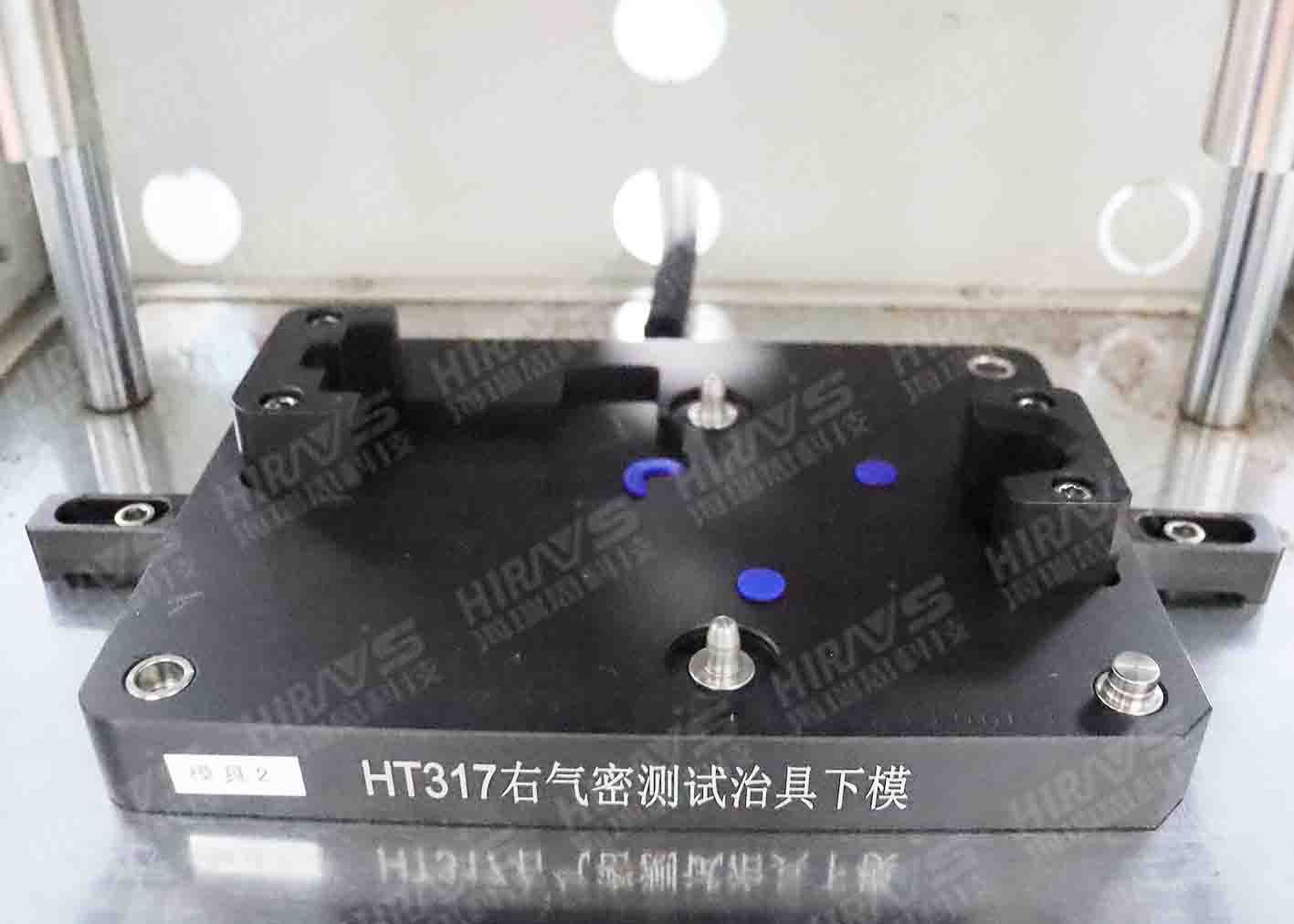

Проверяют герметичность оснастки, повторяемость положения двигателя и устойчивость показаний после наполнения. Программу подтверждают на годных изделиях и образцах с заданным дефектом. Изменение материала уплотнения, геометрии корпуса или объёма полости требует повторной проверки выбранного режима.
