Серия приборов для серийного контроля герметичности с вариантами дифференциального измерения давления, малого расхода и расходного метода. Исполнение и измерительный диапазон выбирают отдельно; перечисленные варианты не означают наличие всех измерительных функций в одном приборе.
Назначение и принцип работы
Серия приборов для серийного контроля герметичности с вариантами дифференциального измерения давления, малого расхода и расходного метода. Исполнение и измерительный диапазон выбирают отдельно; перечисленные варианты не означают наличие всех измерительных функций в одном приборе.
Технические характеристики
| Рабочие характеристики | Погрешность датчика | 0,2 % верхнего предела шкалы (0,02 % по заказу) | ||
| Вид испытательного давления | Избыточное давление / вакуум | |||
| Диапазон испытательного давления | −80…2500 кПа (максимально поддерживаемый диапазон) | |||
| Разрешение | 0,1 Па | |||
| Компенсация изменения условий окружающей среды | Предусмотрена | |||
| Регулирование давления | Механический регулятор | |||
| Единицы давления | 8 вариантов | |||
| Погрешность регулирования | 0,2 % верхнего предела шкалы | |||
| Единицы измерения утечки | 3 варианта | |||
| Дифференциальное измерение давления | Варианты диапазона измерения | 10: −80…200 кПа | ||
| 20: −80…700 кПа | ||||
| 30: 10…1000 кПа | ||||
| 50: 100…2500 кПа | ||||
| 60: 0…200 кПа | ||||
| 70: 10…700 кПа | ||||
| Погрешность | ±(1 % показания + 5 Па) | |||
| Разрешение | 0,1 Па | |||
| Измерение малых расходов | Диапазон измерения | 0…50 мл/мин | ||
| Разрешение | 0,1 мл/мин | |||
| Измерение расхода | Варианты диапазона измерения | 10: 0…1 л/мин | Разрешение | 0,1 мл/мин |
| 20: 0…5 л/мин | 1 мл/мин | |||
| 30: 1…10 л/мин | 2 мл/мин | |||
| 40: 1…50 л/мин | 10 мл/мин | |||
| 50: 1…100 л/мин | 20 мл/мин | |||
Подбор исполнения и интеграция
При подборе определяют объём изделия, испытательное давление, допустимую утечку, время цикла, способ соединения и требования к регистрации результатов. Предел обнаружения прибора не является допустимой утечкой изделия. Состав стенда и оснастку согласуют под технологический процесс.
Контроль автомобильных разъёмов и зарядных пистолетов

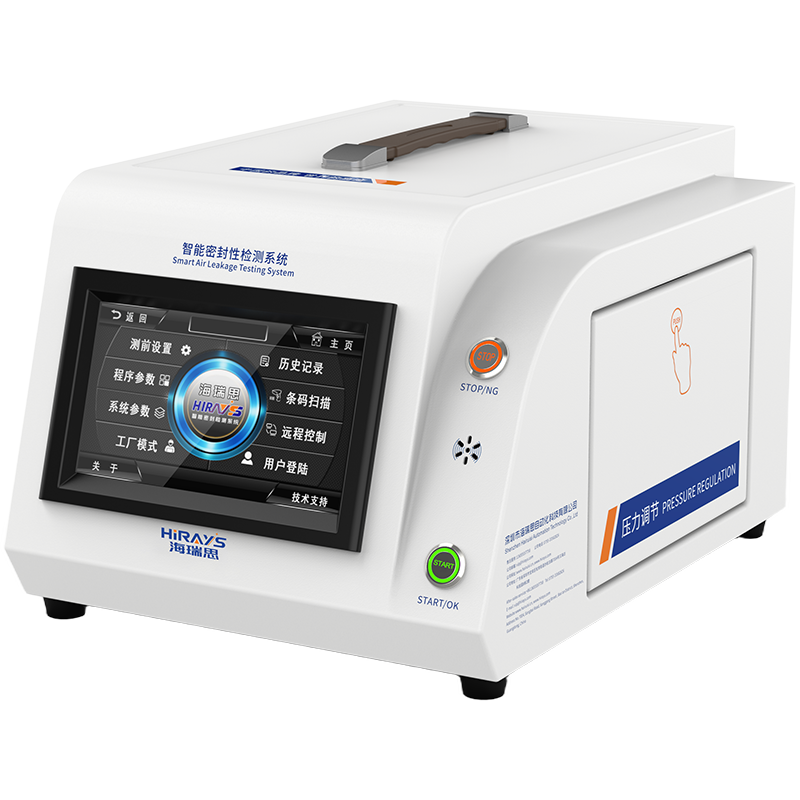

HC-Leaklab применяют совместно с испытательной платформой и индивидуальной оснасткой. Давление, время измерения и критерий годности выбирают для проверяемой полости. Показатель датчика 0,2 % верхнего предела шкалы не задаёт погрешность измерения утечки всей системы.
- Контроль автомобильных разъёмов с HC-Leaklab — оснастка, режим 50 кПа и настройки испытания.
- Контроль зарядных пистолетов — настольная платформа, программы и регистрация результатов.
Связанное оборудование
Другие варианты того же типа. Диапазон, присоединение и условия применения проверяйте по характеристикам каждой модели.
HN-Leaklab — модульный прибор контроля герметичности

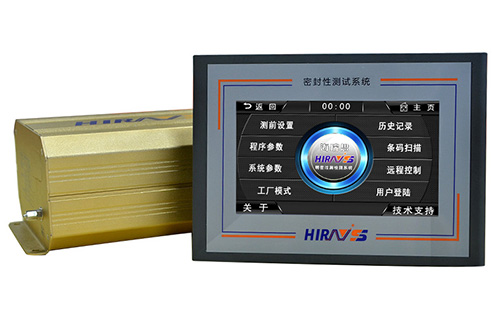

Модульный прибор Hirays серии HN Pilot / Navigate для автоматизации контроля герметичности. Система управления отделена от исполнительной части; одна система может управлять несколькими исполнительными модулями.
Построение: Модульное
Управление и исполнение: Раздельные система управления и исполнительная часть
Многоканальность: Управление несколькими исполнительными модулями; число уточняется
HD-Leaklab — Встраиваемый прибор контроля герметичности

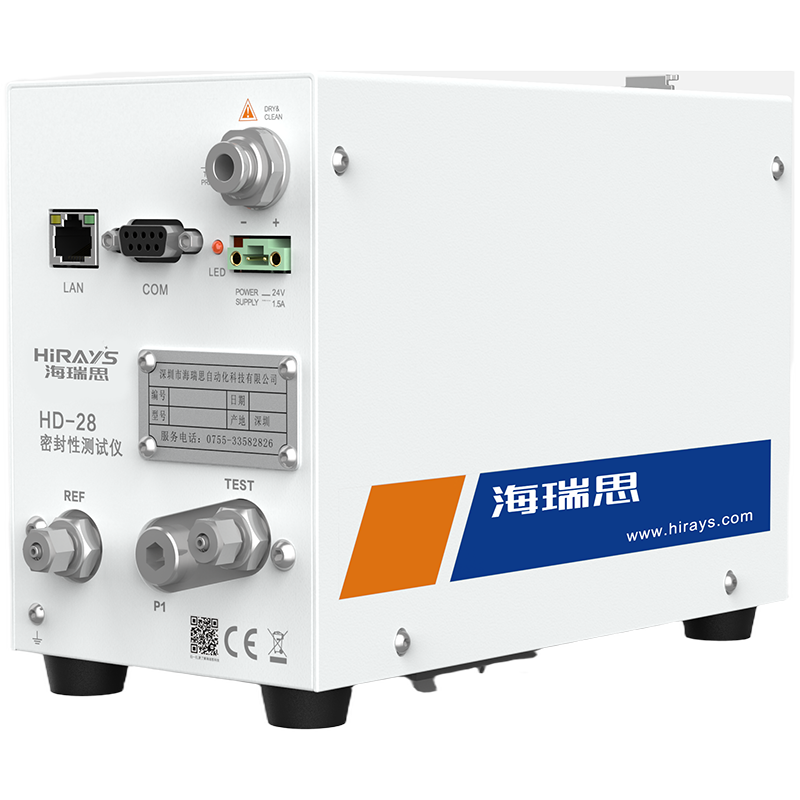

Прибор для интеграции в автоматизированные производственные линии. Поддерживает протоколы связи и интеграцию с интерфейсами оператора; регулирование давления внешнее. Предназначен для контроля при избыточном давлении и вакууме с дифференциальным измерением.
Вид испытательного давления: Избыточное давление / вакуум
Диапазон испытательного давления: -80~2500кПа (максимально поддерживаемый диапазон)
Разрешение: 0.1Па
HL-Leaklab — Манометрический прибор контроля герметичности
Универсальная серия для контроля герметичности при избыточном давлении и вакууме. Предлагает прямое и дифференциальное измерение давления, компенсацию изменения условий и варианты регулирования давления. Диапазон и принцип измерения выбирают по объёму изделия, допустимому испытательному давлению и требуемой норме утечки.
Вид испытательного давления: Избыточное давление / вакуум
Диапазон испытательного давления: -80~2500кПа (максимально поддерживаемый диапазон)
Разрешение: 0.1Па
