Контроль амортизатора при разрежении и избыточном давлении: программа HD-Leaklab-28, оснастка и регистрация результатов.

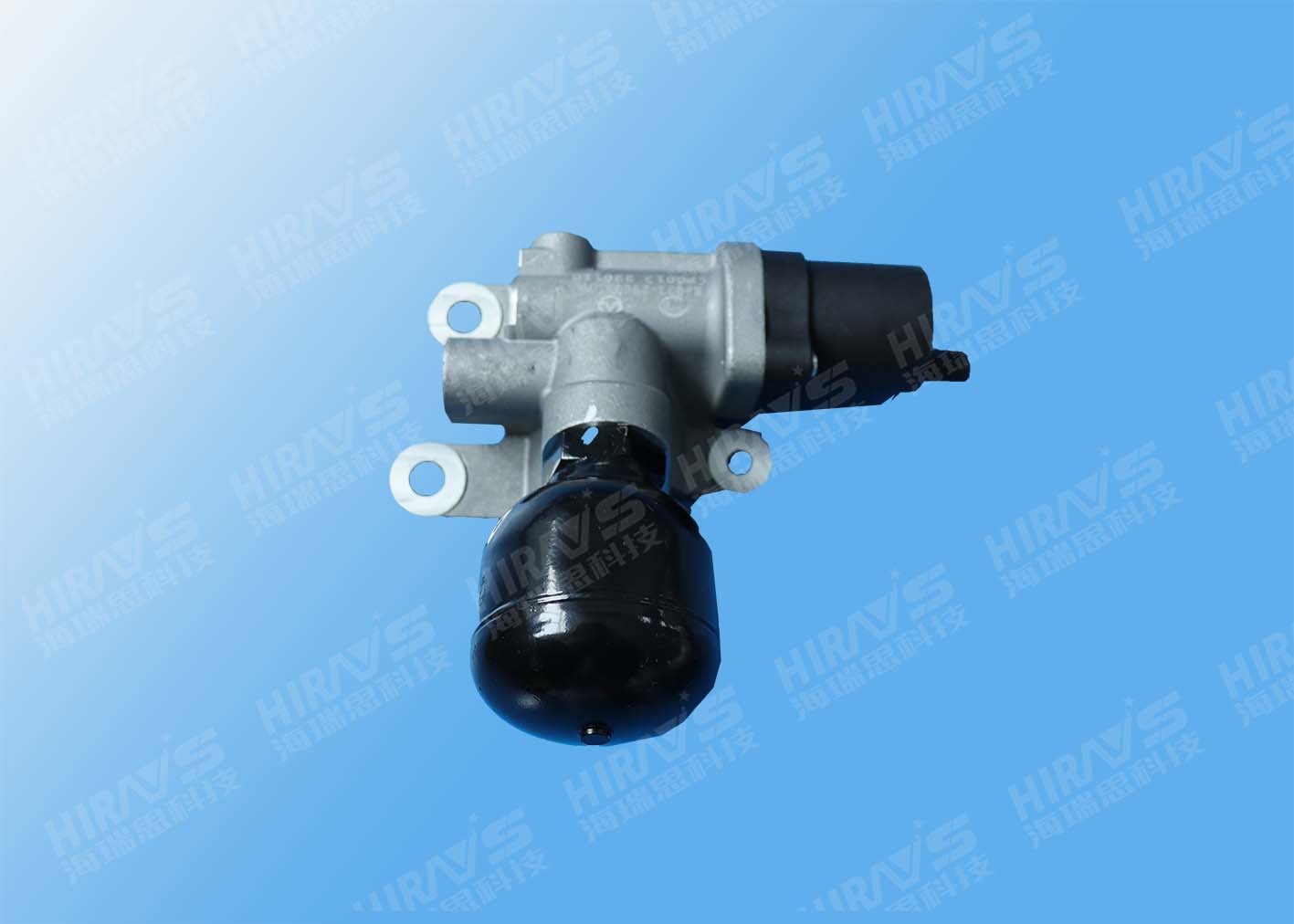

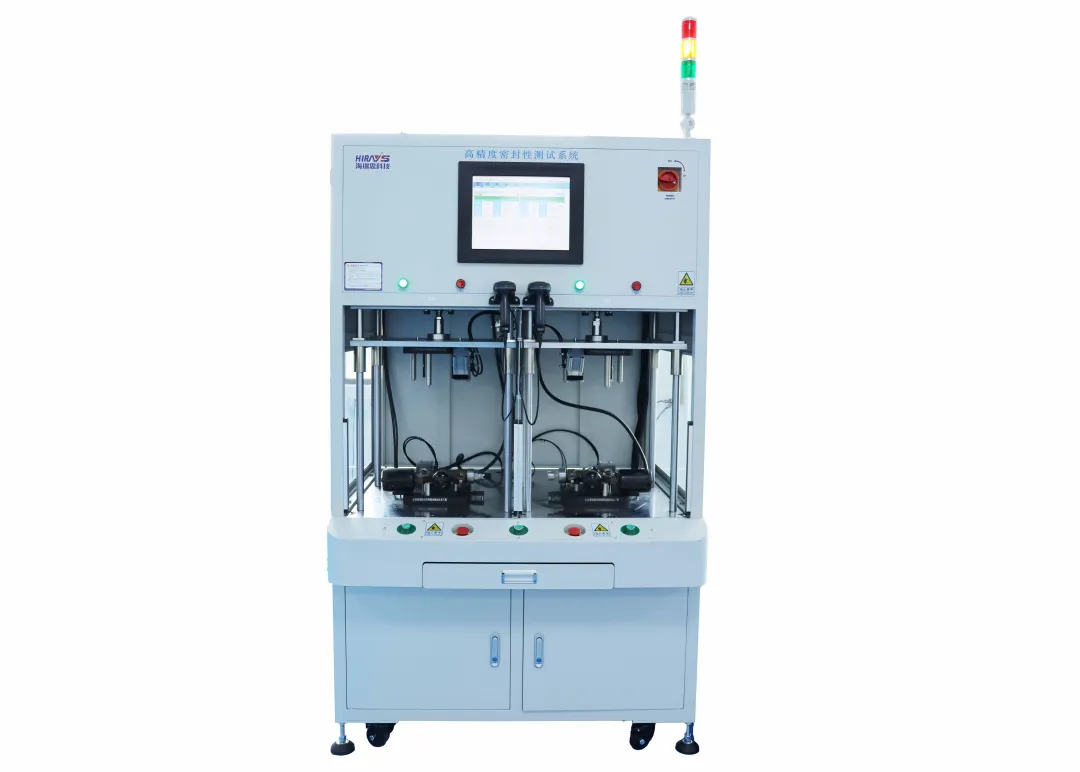

Герметичность корпуса и внутренних полостей амортизатора влияет на сохранение рабочей жидкости и воспроизводимость демпфирования. Для проверки отдельных полостей применяют пневматическую программу с разрежением и избыточным давлением. Система включает HD-Leaklab-28 производства Hirays, оснастку и средства регистрации по согласованной комплектации.
Параметры рассматриваемого исполнения
| Параметр | Значение |
|---|---|
| Прибор | HD-Leaklab-28; исполнение Hirays HD-28 |
| Последовательность | Переключение разрежения и избыточного давления |
| Заданное разрежение | −0,2 кПа |
| Заданное избыточное давление | 300 кПа |
| Верхний порог при разрежении | 200 Па |
| Верхний порог при избыточном давлении | 100 Па |
| Длительность рассматриваемого испытания | 264,6 с |
| Параметр изготовления оснастки | 0,02 мм для рассматриваемого исполнения |
| Разрешение показателя давления | 0,1 Па |
| Показатель датчика | 0,2 % верхнего предела шкалы; условия нормирования согласуют |
| Идентификация изделия | Сканирование кода по согласованной комплектации |

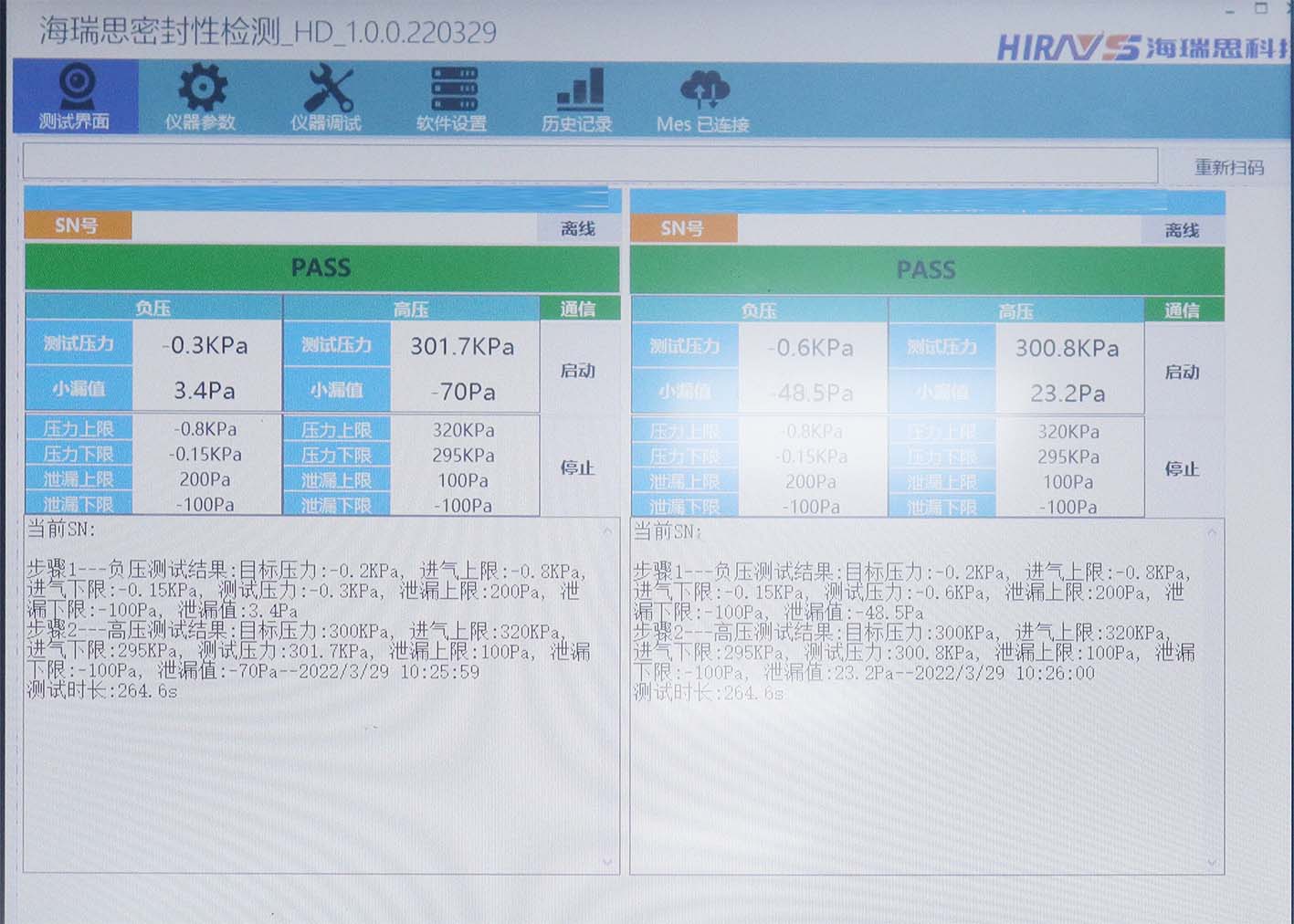

Результаты по двум отображаемым позициям
| Параметр | Левая позиция | Правая позиция |
|---|---|---|
| Давление при разрежении | −0,3 кПа | −0,6 кПа |
| Показатель утечки при разрежении | 3,4 Па | −48,5 Па |
| Давление при избыточном давлении | 301,7 кПа | 300,8 кПа |
| Показатель утечки при избыточном давлении | −70 Па | 23,2 Па |
| Две границы наполнения при разрежении | −0,8 и −0,15 кПа | −0,8 и −0,15 кПа |
| Границы наполнения при избыточном давлении | 295…320 кПа | 295…320 кПа |
| Пороги показателя при разрежении | −100…200 Па | −100…200 Па |
| Пороги показателя при избыточном давлении | −100…100 Па | −100…100 Па |
| Оценка | Годно | Годно |
| Длительность | 264,6 с | 264,6 с |

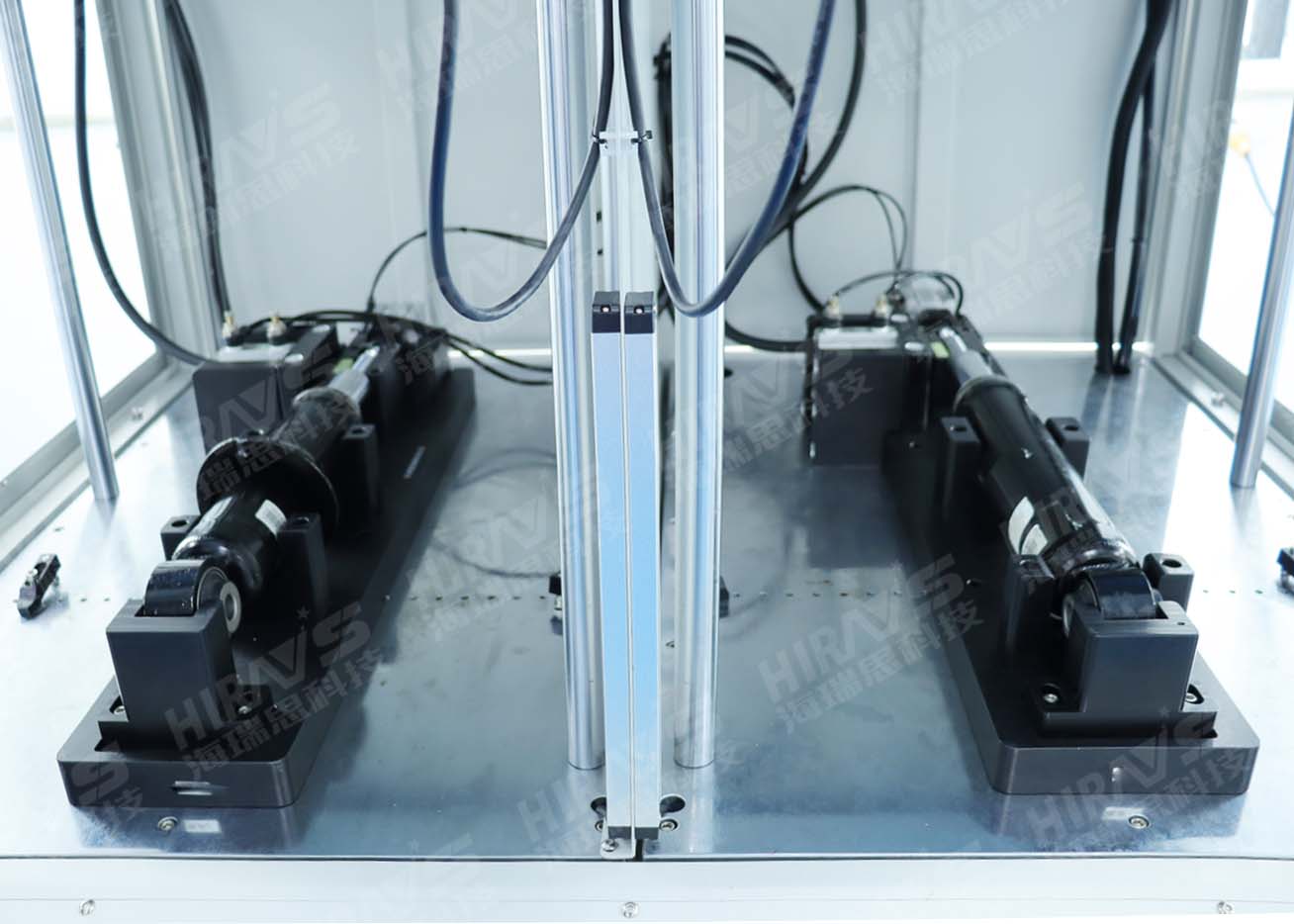

Заданное разрежение −0,2 кПа и заданное избыточное давление 300 кПа отличаются от фактических показаний каждой позиции. Эти величины задают разные условия контроля. Две области результатов и две рабочие зоны оснастки сами по себе не определяют число независимых измерительных каналов.
Как оценивать показания
Отрицательные значения давления относятся к разрежению относительно выбранной точки отсчёта. Они не являются отрицательным абсолютным давлением. В интерфейсе границы разрежения задаются отдельно; смысл верхней и нижней границ необходимо учитывать в логике конкретной программы.
Показатели утечки в паскалях характеризуют давление. Отрицательное показание не означает отрицательный расход газа: результат зависит от определения измеряемой величины, компенсации и состояния испытательной полости. Пересчёт в расход требует известных объёма, времени измерения, температуры и модели процесса.
Длительность 264,6 с относится к рассматриваемому испытанию. Для расчёта производительности измеряют полный цикл с загрузкой, фиксацией, переключением режимов, освобождением изделия и записью результата. Разрешение 0,1 Па не определяет погрешность всей системы; показатель датчика 0,2 % верхнего предела шкалы требует известных диапазона и условий нормирования.
Интерфейс контроля
Основные разделы: экран испытания, параметры прибора, наладка прибора, настройки программы, история результатов и подключение к MES. SN — серийный номер; повторное сканирование — повторный ввод кода изделия; «отключено» — состояние связи соответствующей позиции; «годно» — оценка результата программы.
Для каждой позиции показаны разрежение, избыточное давление, фактическое давление испытания, показатель утечки, границы давления и пороги оценки. Команды пуска и останова относятся к управлению испытанием. Журнал сохраняет результат каждого шага и длительность проверки.
Регистрация и подготовка методики
Сканирование кода связывают с результатами проверки и утверждённой версией программы. Для подключения к производственной системе согласуют протокол, состав записи и действия при потере связи. Критерии браковки подтверждают на конкретном изделии; ни высокая доля годных изделий, ни разрешение прибора не доказывают обнаружение всех возможных дефектов.
