Контроль кофейных банок с HP-Leaklab: косвенная проверка с разрежением
Параметры косвенного контроля закрытой кофейной банки: разрежение, оснастка, внешние сигналы и подтверждение методики.

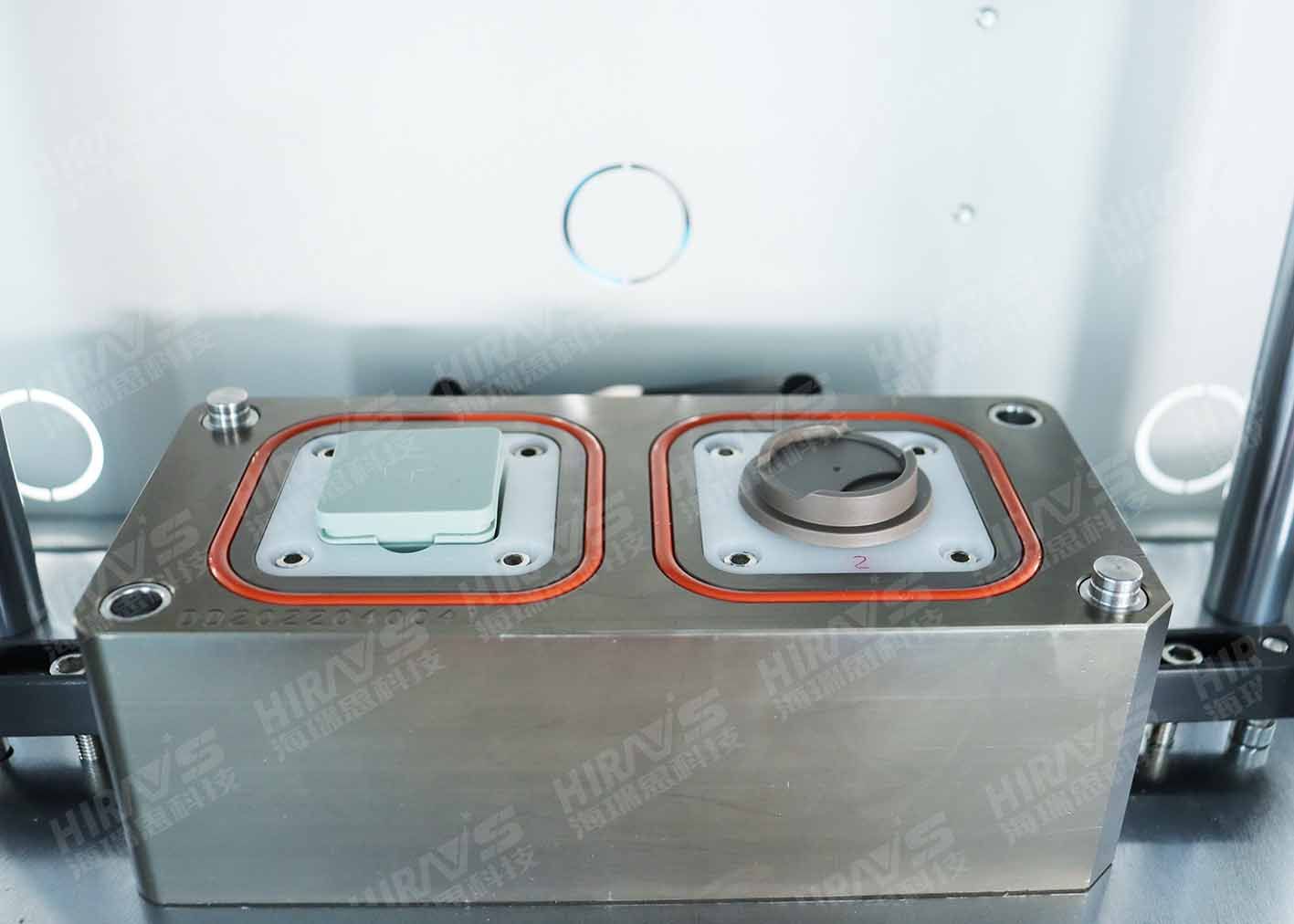

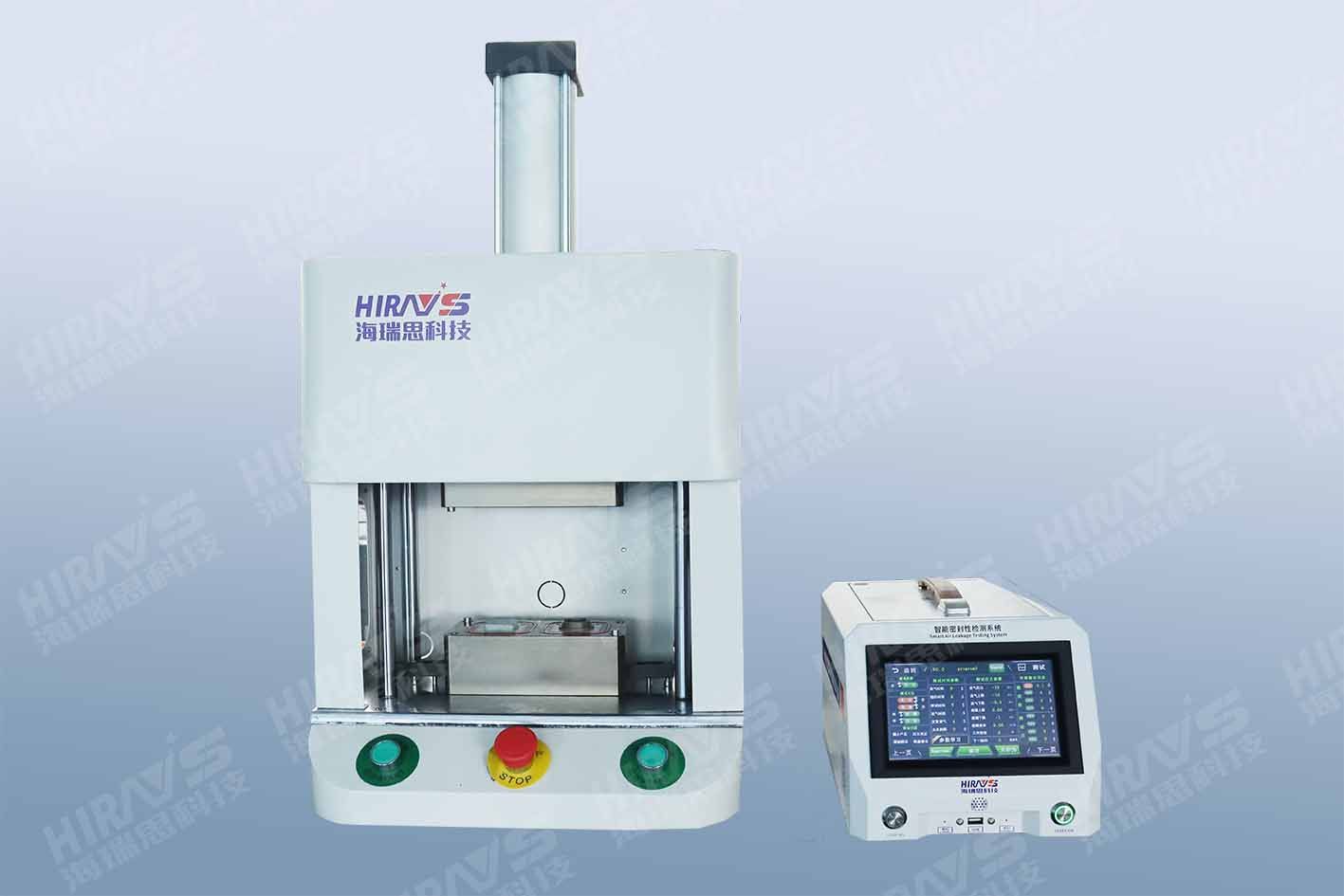

При контроле закрытой кофейной банки необходимо оценить герметичность упаковки, сохранив её целостность. Для изделия без доступного входа испытательного газа применяют косвенную проверку в оснастке. Система HP-Leaklab производства Hirays использует программу с разрежением; конструкцию камеры и уплотнений согласуют с формой банки.
Настройки программы контроля
| Параметр | Значение |
|---|---|
| Прибор | HP-Leaklab, серия HP производства Hirays |
| Метод | Косвенный контроль с разрежением и индивидуальной оснасткой |
| Номер программы | 0 |
| Заданное давление | −10 кПа |
| Время создания разрежения | 8 с |
| Стабилизация | 8 с |
| Измерение | 5 с |
| Сброс давления | 1 с |
| Дозированная подача газа | 4 с |
| Интервал оснастки | 0 с |
| Две границы наполнения | −12 и −9,5 кПа |
| Верхний порог показателя утечки | 0,05 кПа = 50 Па |
| Нижний порог показателя утечки | −1 кПа |
| Поле скорости утечки | 0,00 стандартного см³/мин |
| Поле объёма изделия | 0 мл |
| Следующая программа | 0 |
Значение −10 кПа задаёт разрежение относительно выбранной точки отсчёта. Две границы наполнения −12 и −9,5 кПа отображаются отдельно; порядок и смысл верхней и нижней границ проверяют в логике программы. Это не отрицательное абсолютное давление.
Порог 50 Па относится к показателю давления. Его нельзя непосредственно приравнивать к расходу газа или вычислять по нему поток в Па·м³/с без объёма испытательной полости, времени измерения и модели процесса. Нулевые поля скорости утечки и объёма являются настройками экрана, а не доказательством отсутствия течи.
Сигналы внешнего управления
| Параметр | Значение |
|---|---|
| До испытания, выход 1 | Включён, 0,1 с |
| До испытания, выход 2 | Отключён, 4 с |
| До испытания, выход 3 | Отключён, 0 с |
| До испытания, выход 4 | Отключён, 0 с |
| После испытания, выход 1 | Отключён, 0 с |
| После испытания, выход 2 | Отключён, 0 с |
| После испытания, выход 3 | Отключён, 0 с |
| После испытания, выход 4 | Отключён, 0 с |
Состояния и времена выходов описывают показанную конфигурацию. Назначение каждого выхода и последовательность движения оснастки определяют по электрической и пневматической схемам конкретной установки.

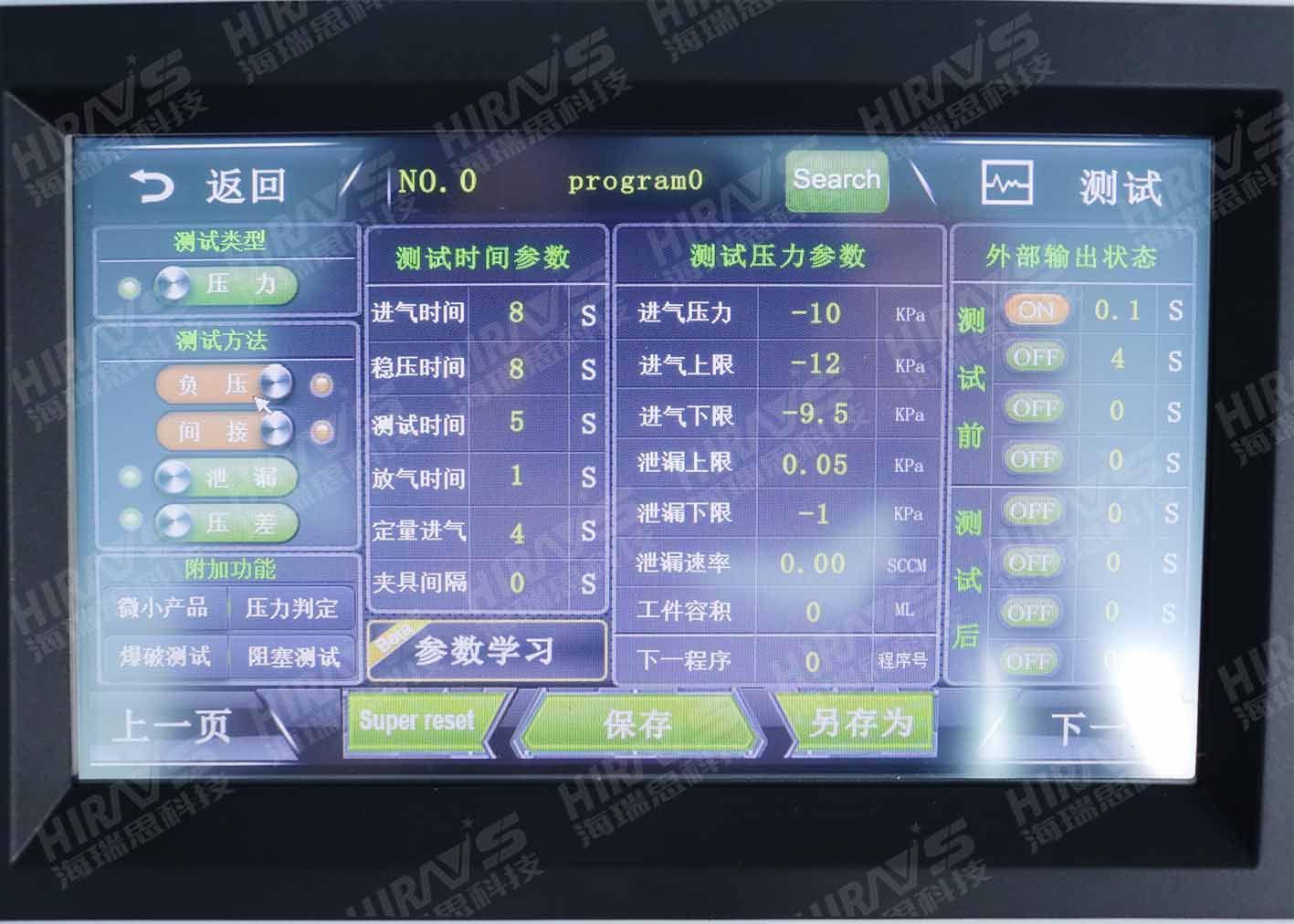

Интерфейс программы
Основные разделы экрана: тип испытания, метод испытания, параметры времени, параметры давления и состояние внешних выходов. Команды управления: возврат, поиск, обучение параметров, сохранение, сохранение под новым именем, предыдущая и следующая страницы. Доступные функции включают разрежение, косвенный контроль, проверку большой утечки и перепад давления; наличие кнопки не означает одновременное использование всех режимов в одной программе.
Подтверждение методики
Перед серийным контролем проверяют собственную герметичность камеры, повторяемость посадки банки, состояние уплотнений и температурную стабильность. Метод валидируют на годных изделиях и образцах с известными дефектами. Изделия с предусмотренным односторонним клапаном требуют отдельной методики: функциональный выход газа необходимо отличать от дефекта упаковки.
Сумма этапов создания разрежения, стабилизации и измерения составляет 21 с. С учётом сброса давления — 22 с. Отдельное поле дозированной подачи газа 4 с не определяет его место в цикле, поэтому полный такт устанавливают по фактической последовательности с загрузкой, фиксацией и выгрузкой. Результат пневматической проверки сам по себе не устанавливает срок хранения кофе и не гарантирует обнаружение всех дефектов.
