Услуги контроля герметичности и аренда гелиевых течеискателей от лаборатории «Ликлаб»

Лаборатория «Ликлаб» оказывает комплексные услуги по контролю герметичности промышленного оборудования, вакуумных установок, криогенных резервуаров, трубопроводов, корпусных изделий и ответственных сварных соединений с применением гелиевых масс-спектрометрических течеискателей. Работы выполняются аттестованным персоналом в соответствии с требованиями ПБ 03-440-02, действующими отраслевыми регламентами и стандартами, регламентирующими испытания на герметичность.

Отдельным направлением деятельности является предоставление в аренду гелиевых течеискателей и сопутствующего вакуумного оборудования для предприятий, которым требуется временный доступ к высокочувствительным средствам контроля герметичности без приобретения установки в собственность.



Основные направления услуг по контролю герметичности

Специалисты «Ликлаб» выполняют полный спектр работ по гелиевому течеисканию как на территории заказчика, так и на собственных площадках лаборатории. Типовые задачи включают:

• поиск утечек в вакуумных печах, плавильных и термических установках, вакуумных камерах и магистралях;
• контроль герметичности криогенных сосудов, резервуаров для хранения сжиженных газов, теплообменников и изоляционных полостей;
• проверку сварных соединений, фланцевых узлов, штуцеров, резьбовых соединений, патрубков и нестандартной вакуумной арматуры;
• испытания на герметичность элементов газовых и вакуумных линий технологического оборудования (напылительные установки, магнетронные системы, вакуумные сушильные шкафы, системы подачи инертных и технологических газов);
• диагностику герметичности сложных трубопроводных систем, в том числе с ограниченным доступом, через метод обдува гелием и интегральные тесты;
• подтверждение герметичности изделий перед вводом в эксплуатацию или после ремонта, с оформлением технического отчета и протоколов испытаний.

В зависимости от конструкции объекта и требований заказчика выбирается оптимальная методика испытаний: вакуумный метод с размещением изделия в камере, метод форвакуумной откачки с контролем потока натекания, «sniffer»-метод (обдув гелием с внешней стороны), испытания по падению давления и комбинированные схемы.

Применение гелиевых течеискателей на промышленных объектах

Для поиска утечек в вакуумных печах и плавильных установках используются высокочувствительные гелиевые течеискатели с возможностью работы как в режиме вакуумной откачки, так и в режиме «обдув – sniffer». Течеискатель обычно включается в систему вместо одного из вакуумметров или через отдельный вакуумный порт. После подключения вакуумная печь откачивается до давления порядка 10³ Па и ниже, затем выполняется поэтапный обдув потенциально дефектных зон гелиевой смесью.

При обнаружении утечки гелий, поступающий в систему через дефект, регистрируется масс-спектрометрическим течеискателем в виде увеличения сигнала по каналу ⁴He. Это позволяет локализовать дефект до конкретного шва, фланца или узла арматуры и принять решение о ремонте. Практика эксплуатации показывает, что использование гелиевого течеискателя существенно сокращает время простоя оборудования по сравнению с традиционными методами (обмыливание, испытания воздухом, грубые вакуумные тесты).

Для сложных по конфигурации объектов, расположенных на нескольких уровнях или в ограниченных пространствах, используются течеискатели с беспроводным пультом или передачей данных по Wi-Fi. Это дает возможность разместить сам течеискатель на одном уровне (например, на втором ярусе печи), а оператор с индикатором может свободно перемещаться по другим ярусам или площадкам на расстоянии до нескольких десятков метров, сохраняя устойчивую связь с прибором.

Типовые объекты и отрасли применения

Услуги контроля герметичности и аренда течеискателей востребованы в широком спектре отраслей:

• машиностроение и приборостроение – контроль герметичности вакуумных печей, камер термообработки, корпусов изделий, теплообменников;
• энергетика и газовая промышленность – проверка герметичности узлов газораспределительных систем, блоков подготовки газа, криогенных емкостей;
• химическая и нефтехимическая промышленность – контроль герметичности аппаратуры, вакуумных линий и технологических контуров с агрессивными средами;
• металлургия и порошковая металлургия – поиск течей в вакуумных плавильных агрегатах, установках вакуумного литья и газового переплава;
• научно-исследовательские лаборатории – испытания исследовательских вакуумных установок, экспериментальных стендов и специализированных камер;
• криогенная техника – периодический контроль вакуумной изоляции резервуаров и систем транспортировки сжиженных газов с использованием гелиевых течеискателей.

Аренда гелиевых течеискателей: условия и преимущества

Аренда течеискателя является рациональным решением для предприятий, которые:

• проводят контроль герметичности эпизодически, партиями или только на отдельных этапах проекта;
• находятся на стадии испытаний новых технологий и еще не сформировали постоянный объем задач по течеисканию;
• нуждаются во временной замене собственного течеискателя на период ремонта или поверки;
• хотят опробовать конкретную модель прибора в реальных условиях эксплуатации перед принятием решения о покупке.

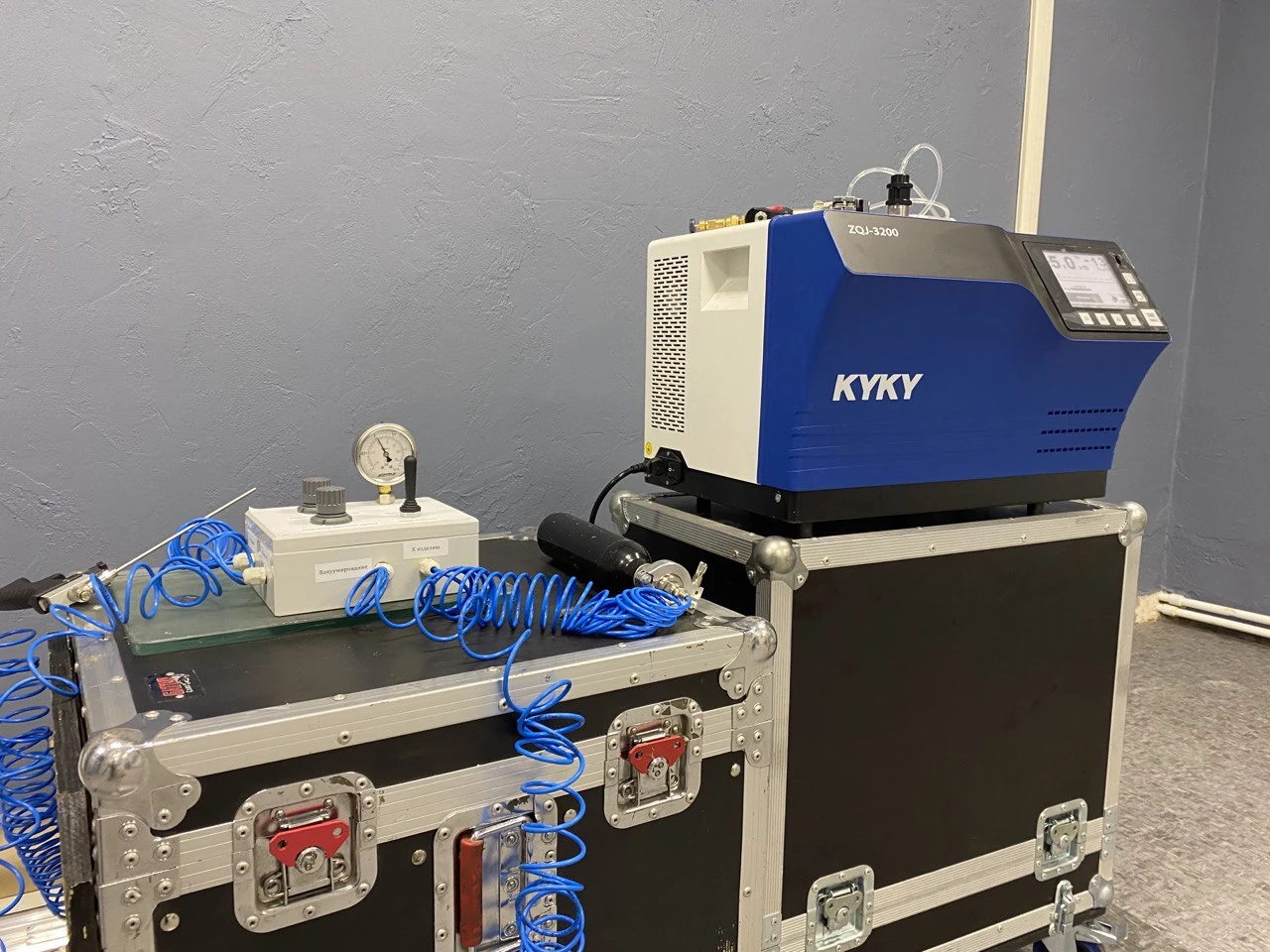

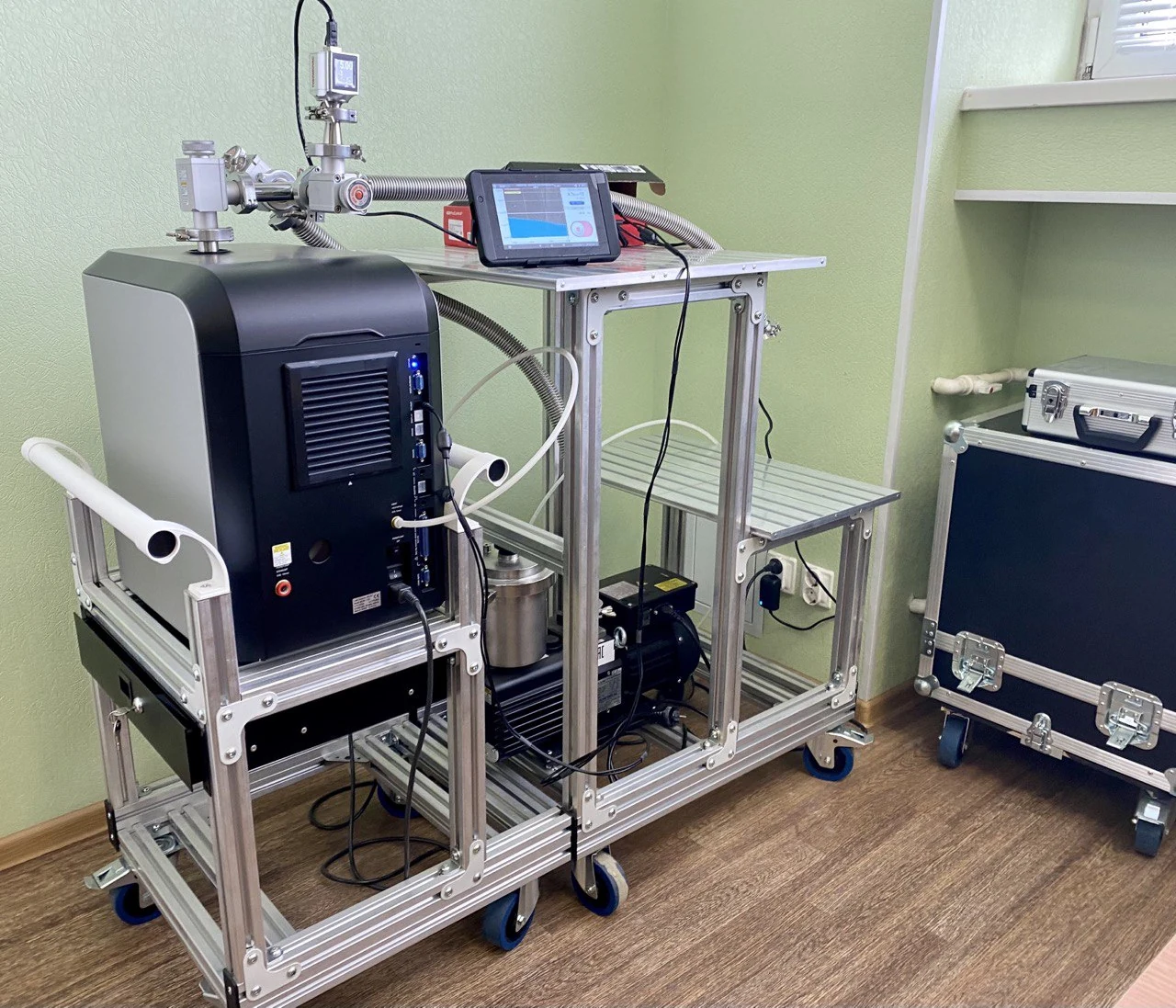

Лаборатория «Ликлаб» предлагает в аренду гелиевые масс-спектрометрические течеискатели различных типоразмеров и конфигураций, включая мобильные приборы для выездных работ и стационарные модели для интеграции в испытательные стенды. В комплект аренды по согласованию с заказчиком могут входить:

• гелиевый течеискатель с поверкой или калибровкой по действующим методикам;
• форвакуумный насос (при необходимости – со схему предварительной откачки объекта контроля);
• шланги, вакуумная арматура, переходники и штуцеры для подключения к объекту;
• щупы (sniffer-зонды) для обдува гелием и локального поиска течей;
• контрольная гелиевая течь для оперативной проверки чувствительности течеискателя перед началом смены;
• документация по эксплуатации и краткие методические рекомендации по проведению испытаний.

Срок аренды может быть краткосрочным (несколько дней) для разовых задач или длительным (недели и месяцы) – для проектов, связанных с постоянным контролем герметичности на этапе запуска и отладки производства. По завершении периода аренды возможен анализ результатов, рекомендации по оптимизации методики испытаний и подбор постоянного оборудования под задачи заказчика.

Техническая поддержка и обучение персонала

Одним из ключевых факторов качественного контроля герметичности является подготовка персонала, непосредственно работающего с течеискателем. Специалисты «Ликлаб» проводят:

• вводный инструктаж по безопасной эксплуатации гелиевых течеискателей и вакуумного оборудования;
• обучение основам методик гелиевого течеискания (вакуумный метод, метод обдува, интегральные испытания);
• разъяснение влияния конструкции объекта и схемы подключения на чувствительность и достоверность измерений;
• показательные испытания на реальных объектах заказчика с разбором типичных ошибок и примеров ложных сигналов.

При необходимости «Ликлаб» разрабатывает и согласует с заказчиком рабочие инструкции, программы и методики испытаний на герметичность с привязкой к конкретным изделиям и нормативной документации предприятия. Для ответственных объектов формируется комплект отчётной документации: протоколы испытаний, акты, заключения о техническом состоянии по результатам течеискания.

Метрологическое обеспечение и контроль качества

Все течеискатели, используемые лабораторией «Ликлаб» в составе услуг и аренды, проходят регламентное обслуживание и калибровку. В зависимости от модели и применяемой методики:

• проводится поверка или калибровка в аккредитованных метрологических центрах или в собственной лаборатории с применением эталонных гелиевых течей;
• регулярно контролируются параметры вакуумных насосов, состояние фильтров, клапанов и вакуумной арматуры;
• выполняется проверка чувствительности по контрольной течи перед началом работ и, при необходимости, в процессе смены;
• отслеживаются и документируются все операции с прибором, влияющие на результаты измерений.

Это позволяет обеспечить неизменность метрологических характеристик течеискателей, используемых как при оказании услуг, так и в аренде, и гарантировать сопоставимость результатов, полученных на разных объектах и в разное время.

Преимущества сотрудничества с лабораторией «Ликлаб»

Выбор «Ликлаб» в качестве партнёра по контролю герметичности и аренде гелиевых течеискателей обеспечивает заказчику следующие преимущества:

• возможность привлечения аттестованных специалистов для выполнения наиболее сложных задач по течеисканию на действующих производственных объектах;
• доступ к современному парку гелиевых масс-спектрометрических течеискателей и вакуумного оборудования без капитальных вложений;
• гибкие условия аренды и поставки комплектов «под ключ» для выполнения конкретного проекта;
• методическая поддержка, обучение персонала и сопровождение внедрения новых методик контроля герметичности;
• возможность поэтапного перехода от разовых услуг и аренды к формированию собственной испытательной базы на предприятии, в том числе с участием «Ликлаб» в проектировании испытательных стендов и подборе оборудования.

Комплексный подход к услугам контроля герметичности и аренде течеискателей позволяет лаборатории «Ликлаб» обеспечивать заказчикам не только разовый поиск утечек, но и выстраивание устойчивой системы технического контроля, повышающей надежность оборудования и снижая риски аварий и внеплановых простоев.
