Гелиевые течи Гелит-1 и Гелит-2
Гелиевые течи «Гелит-1» и «Гелит-2» — в наличии
Предлагаются сертифицированные меры потока гелия «Гелит-1» и «Гелит-2», предназначенные для калибровки и настройки чувствительности гелиевых течеискателей перед испытаниями на герметичность. Течи обеспечивают воспроизводимый опорный поток при нормированных условиях и имеют знак утверждённого типа с оформлением паспорта и методики поверки.
Назначение и принцип действия
Гелиевая течь используется как эталонный источник стабильного потока гелия при проверке чувствительности и метрологических характеристик течеискателей. Конструктивно изделие представляет собой герметичный корпус из нержавеющей стали с присоединительной трубкой, внутри которого размещён проницаемый элемент — шарообразная колба из кварцевого или молибденового стекла. Внутренний объём заполнен гелием под заданным давлением. Стабильный поток формируется за счёт диффузии гелия через стенку колбы и выводится к выходному штуцеру.
Исполнения и диапазоны воспроизводимых потоков
| Параметр | «Гелит-1» | «Гелит-2» |
|---|---|---|
| Назначение по диапазону | Средние и повышенные опорные потоки | Малые и сверхмалые опорные потоки |
| Воспроизводимый поток при (27 ± 0,5) °C, Па·м3/с | 7×10−10 … 2×10−8 | 3×10−11 … 7×10−10 |
| Допускаемая относительная погрешность воспроизводимого потока, % | ± 15 | ± 20 |
| Температурная поправка к потоку, 1/°C | 0,025 … 0,035 | |
Ориентировочная привязка к классам чувствительности
Для выбора течи под задачу удобно ориентироваться на диапазон потоков, применяемых при течеискательных испытаниях. Ниже приведена типовая разбивка диапазонов потоков, используемых при калибровке и проверке чувствительности течеискателей.
| Класс диапазона | Поток, Па·м3/с | Рекомендуемое исполнение |
|---|---|---|
| I | 5×10−11 … 5×10−10 | «Гелит-2» |
| II | 5×10−10 … 5×10−9 | «Гелит-2» / «Гелит-1» |
| III | 5×10−9 … 5×10−7 | «Гелит-1» |
| IV | 5×10−7 … 5×10−6 | «Гелит-1» (верхняя область) |
| V | 5×10−6 … 5×10−4 | Подбор индивидуально |
Технические характеристики
| Характеристика | Значение | Комментарий |
|---|---|---|
| Материал корпуса | Нержавеющая сталь | Коррозионная стойкость, механическая прочность |
| Проницаемый элемент | Кварцевое/молибденовое стекло (шарообразная колба) | Диффузионное формирование стабильного потока |
| Давление гелия во внутреннем объёме | 6 … 100 кПа | Устанавливается при изготовлении |
| Присоединительная часть | Выходной штуцер (трубка) | Подключение к вакуумной/испытательной линии |
| Габаритные размеры, мм, не более | Ø 43; L 212 | Единое исполнение корпуса |
| Масса, кг, не более | 0,25 | Удобно для переноски и монтажа |
| Средняя наработка на отказ, ч | 15 000 | При соблюдении условий эксплуатации |
| Средний срок службы, лет | 10 | Планирование межсервисных мероприятий |
Условия эксплуатации и поверки
| Параметр | Диапазон/требование | Назначение |
|---|---|---|
| Температура окружающего воздуха (эксплуатация) | +10 … +40 °C | Работа на объекте |
| Относительная влажность воздуха | ≤ 80 % | Без конденсации влаги |
| Атмосферное давление | 86 … 106 кПа | Корректность расчётов |
| Температура течи при калибровке | (27 ± 0,5) °C | Номинальный поток и ввод температурной поправки |
| Термостабилизация перед измерениями | Удержание в диапазоне +26,5 … +27,5 °C | Стабильность показаний |
Документация, тип и поверка
| Документ/признак | Сведения | Применение |
|---|---|---|
| Паспорт изделия | ТДМК0.339.022 ПС | Технические данные, комплектация, маркировка |
| Методика поверки | МП 231-0074-2019 | Порядок измерений и оценка погрешности |
| Знак утверждения типа | Нанесён на корпус и титульный лист паспорта | Подтверждение утверждения типа |
Комплект поставки
| Наименование | Количество | Примечание |
|---|---|---|
| Мера потока «Гелит-1» или «Гелит-2» | 1 шт. | Исполнение по согласованному диапазону потока |
| Паспорт | 1 экз. | С отметкой о приемке |
| Методика поверки | 1 экз. | Прилагается для проведения поверки |
Порядок применения
Перед началом смены течь термостабилизируется и подключается к входу течеискателя согласно схеме методики поверки. Фиксируется фоновый сигнал, после чего выполняется контрольное срабатывание на уровне опорного потока. При отклонении фактической температуры от номинальной вводится температурная поправка; результат сравнивается с допуском по относительной погрешности. По итогам проверки формируется запись в журнале настройки с указанием температуры, фонового уровня, значения потока и используемых уставок.
Контрольные течи Гелит и капиллярные меры
Оборудование для контроля герметичности
Источники заданного потока для проверки течеискателей и измерительных систем.
| Серия или решение | Назначение и особенности |
|---|---|
| Гелит-1 Гелит-2 | Гелиевые контрольные течи с выбором потока, присоединения и документов. |
| КТР | Мера потока без собственного резервуара; задаётся внешнее давление газа. |
| КТК-2УП | Контрольная капиллярная течь для предусмотренной схемы применения. |
| БГ.63.002.00.000 и −01 | Калиброванные капиллярные течи с разными исполнениями. |
| КТК.ИЗ.003 109241/E084 | Внутренние контрольные течи для совместимых течеискателей ASM. |
| П-КФ25 К-КФ25 | Переходник и клапан отсечки для включения меры в испытательный тракт. |
Применение
Течь выбирают по газу, потоку, температурному коэффициенту, давлению на входе и выходе, а также требуемому документу. Мера с резервуаром и капилляр без резервуара требуют разной эксплуатации.
Выбор и комплектация
Указать течеискатель, метод, диапазон, газ, стандарт соединения и условия измерения. Для встроенного узла необходимы P/N, S/N и ревизия прибора. Срок и вид метрологического документа определяют для конкретной меры.
Гелит: контрольная течь в измерительной цепи
Назначение меры
Контрольная течь создаёт известный газовый поток при установленных условиях. Она используется для проверки чувствительности и калибровочного тракта. Паспортный поток относится к конкретной мере и условиям, а не ко всем изделиям с общим торговым названием.
Что определяет выбор
Указывают газ, требуемый поток, метод применения, присоединение и температуру. Для капиллярной схемы важны давление подачи и конфигурация. При наличии резервуара учитывают его состояние и установленную процедуру эксплуатации.
Проверка полной системы
Внешнюю течь подключают так, чтобы оценить реальный путь сигнала через оснастку. Внутренняя мера прибора обычно проверяет другой участок. Результаты сопоставляют с учётом температуры, времени установления и документов на используемую меру.
Гелит-2: мера гелиевого потока

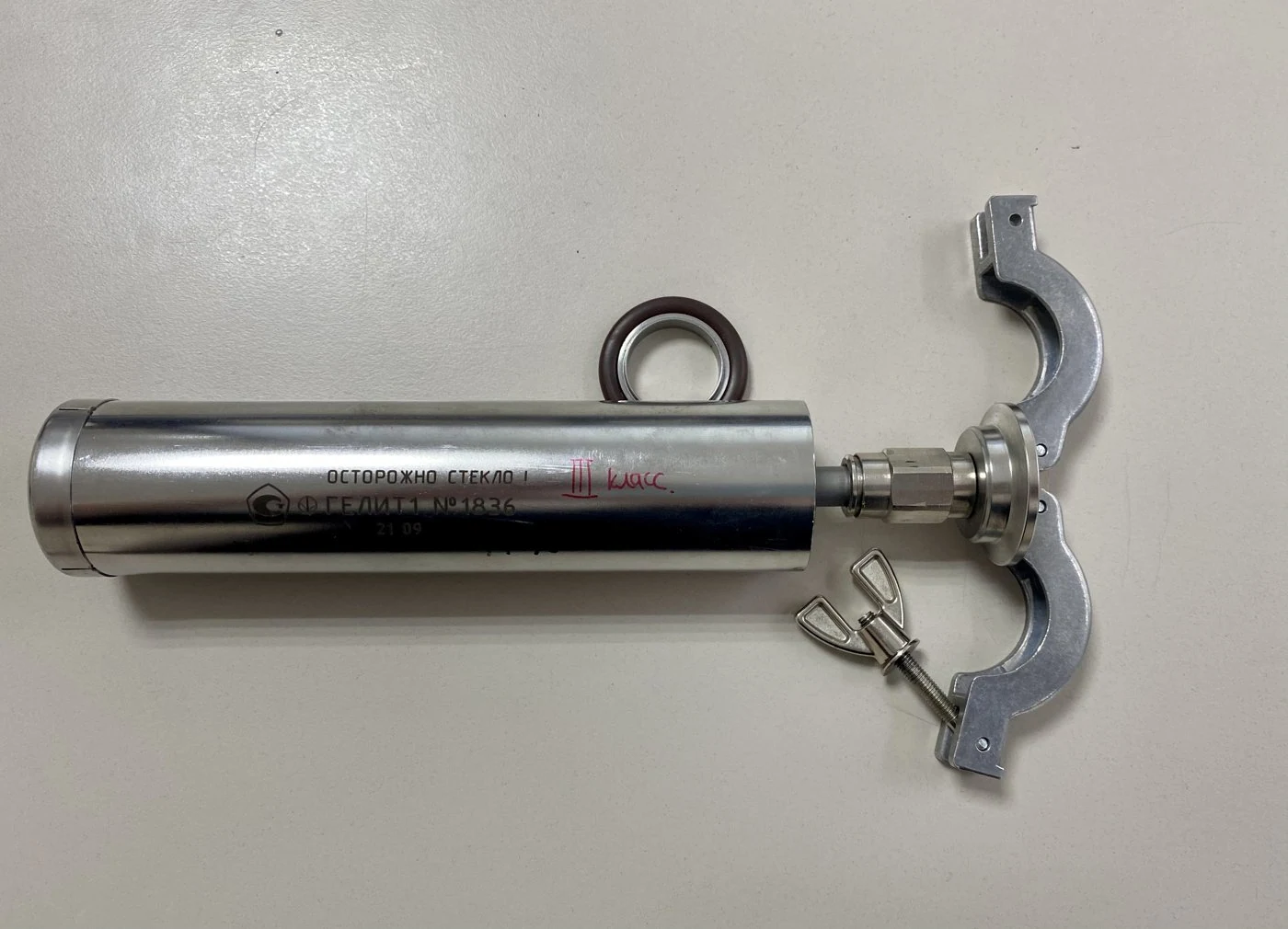

Поток и температурную поправку принимают по документу конкретного экземпляра; изображение даёт обзор конструкции.
Оригинальная публикация Ликлаб / Вернуться к разделу
Документация и происхождение данных
Источники: Каталог Ликлаб 2026, стр. 165, 166, 167. Данные относятся к указанному исполнению и условиям измерения.
Гелиевая течь Гелит-2
Оборудование для контроля герметичности · Гелит
Гелиевая течь Гелит-2. Раздел: Контрольные течи.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон воспроизводимого потока, Па·м³/с | от 3·10⁻¹¹ до 7·10⁻¹⁰ |
| Температура эксплуатации, °C | от +10 до +40 |
| Опорная температура, °C | 27 ± 0,5 |
| Температурная поправка к потоку | (2,5–3,5)·10⁻² 1/°C |
| Пределы допускаемой относительной погрешности, % | ±20 |
| Номер в реестре СИ РФ | 78607-20 |
| Статус регистрации | Действующая запись (свидетельство № 77652) |
| Габаритные размеры, не более | Ø43 × 212 мм |
| Масса, не более | 0,25 кг |
| Присоединение | Присоединительная трубка; подключение к KF-25 через переходник П-КФ25 |
| Рабочая среда (пробный газ) | Гелий газообразный технический (заполнение 6–100 кПа) |
| Средний срок службы | 10 лет (наработка на отказ 15 000 ч) |
| Комплектность | Мера потока — 1 шт.; паспорт ТДМК0.339.022 ПС — 1 экз.; методика поверки МП 231-0074-2019 — 1 экз. |
Подбор и комплектация
Для Гелит-2 в техническом задании указывают рабочую среду, диапазон, режим применения и необходимые подключения. Состав поставки и дополнительные принадлежности согласуют для конкретной задачи.
Документация и происхождение данных
Источники: Каталог Ликлаб 2026, стр. 341 · Исходная техническая карточка 1. Данные относятся к указанному исполнению и условиям измерения.
