KYKY CCD-150ZM — регулирующий шиберный клапан APC DN150 для автоматического управления давлением и вакуумной отсечки. Предусмотрены исполнения CF и ISO-F, контроллер с питанием 24 В DC и вход сигнала вакуумметра 0–10 В DC.
Вакуумные затворы и клапаны · KYKY · Ликлаб
Характеристики · Чертежи и размеры · Подбор и эксплуатация · Поставка
KYKY APC, серия регулирующих клапанов ZM. Фото серии со страницы изготовителя; внешнее исполнение и размеры зависят от модели.
Регулирующий клапан CCD-150ZM изменяет проводимость откачного тракта и тем самым эффективную быстроту откачки камеры. Контроллер сопоставляет сигнал вакуумметра с заданием давления и перемещает регулирующий элемент. Каталог предусматривает адаптацию алгоритма к объёму камеры и газовому потоку.
Технические характеристики CCD-150ZM
| Параметр | Значение |
|---|---|
| Назначение | Регулирование давления и вакуумная отсечка |
| Условный проход | DN150 |
| Фланцевые исполнения | CF / ISO-F |
| Диапазон применения | 10⁻⁶–10⁵ Па |
| Допустимый поток течи | ≤ 1,3 × 10⁻¹⁰ Па·м³/с |
| Допустимый перепад при открытии | < 3000 Па |
| Температура прогрева корпуса | ≤ 150 °C |
| Предельная температура контроллера | ≤ 50 °C |
| Точность позиционирования | ± 0,1 % FS |
| Входной сигнал вакуумметра | 0–10 В DC |
| Питание контроллера | 24 В DC |
| Крепёж N-M по чертежу (ISO-F) | 8 × M10 |
| Крепёж N-M по чертежу (CF) | 20 × M8 |
Параметры приведены для указанного исполнения. Поток течи выражен в Па·м³/с; 1 Па·м³/с = 10 мбар·л/с. Давление: 1 МПа = 10 бар, 1 Па = 0,01 мбар.
Монтажные чертежи и размеры
Буквенные обозначения сохранены для сопоставления с документацией производителя. Линейные размеры указаны в миллиметрах. Нажмите на чертёж для просмотра в полном размере.
| Параметр | Значение |
|---|---|
| Размер A по чертежу (ISO-F) | 204 мм |
| Размер B по чертежу (ISO-F) | 463 мм |
| Размер C по чертежу (ISO-F) | 96 мм |
| Размер D по чертежу (ISO-F) | 234 мм |
| Размер E по чертежу (ISO-F) | 207 мм |
| Размер F по чертежу (ISO-F) | 80 мм |
| Размер G по чертежу (ISO-F) | 40 мм |
| Размер H по чертежу (ISO-F) | 140 мм |
| Размер I по чертежу (ISO-F) | 200 мм |
| Размер A по чертежу (CF) | 204 мм |
| Размер B по чертежу (CF) | 463 мм |
| Размер C по чертежу (CF) | 96 мм |
| Размер D по чертежу (CF) | 234 мм |
| Размер E по чертежу (CF) | 207 мм |
| Размер F по чертежу (CF) | 80 мм |
| Размер G по чертежу (CF) | 40 мм |
| Размер H по чертежу (CF) | 140 мм |
| Размер I по чертежу (CF) | 200 мм |
Регулирующий CCD-ZM: CF. Заводской чертёж серии; размеры CCD-150ZM определяются таблицей выбранного исполнения.

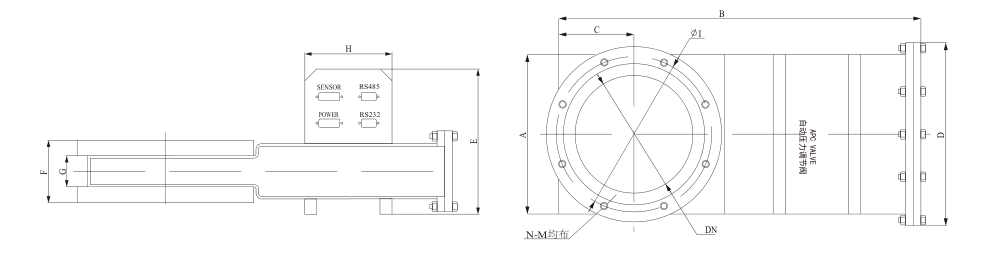

Регулирующий CCD-ZM: ISO-F. Заводской чертёж серии; размеры CCD-150ZM определяются таблицей выбранного исполнения.
Подбор и условия эксплуатации
Согласуйте диапазон и масштаб аналогового сигнала вакуумметра с входом контроллера. Точность регулирования клапана и погрешность измерения давления датчиком — самостоятельные характеристики.
Питание, интерфейс управления и кабели подбираются для выбранного исполнения. Дополнительные интерфейсы входят в состав соответствующей комплектации.
Для устойчивого управления важны объём камеры, расход газа, быстрота насоса и проводимость трубопроводов. Подбор проводят по рабочему диапазону давления и динамике процесса, а не только по DN.
Особенности исполнения
Клапан APC регулирует проводимость между камерой и откачной системой положением запорной пластины. Контроллер сравнивает заданное давление с сигналом вакуумметра и корректирует положение клапана. Каталог описывает самообучение с учётом объёма камеры и газового потока.
± 0,1 % FS характеризует точность положения клапана относительно полного диапазона перемещения. Это не заявленная точность измерения или поддержания давления: результат зависит также от вакуумметра, газовой нагрузки и динамики системы.
Перед открытием перепад давлений должен быть меньше 3000 Па. Условие по перепаду не следует путать с рабочим диапазоном абсолютного давления. При прогреве корпуса до допустимой температуры контроллер необходимо защищать от нагрева выше 50 °C.
Вход 0–10 В DC предназначен для сигнала вакуумметра; диапазон и соответствие напряжения измеряемому давлению проверяют по документации согласованной пары приборов. На схеме показаны разъёмы SENSOR, POWER, RS485 и RS232; протокол и назначение контактов проверяют по документации контроллера.
Характеристики относятся к CCD-150ZM. Данные пневматических GCQ и электрических CCD с другими суффиксами не заменяют параметры регулирующего исполнения ZM. Числовой диапазон давления и сигнал DC приведены по таблице каталога 2023: краткая веб-таблица APC содержит опечатки в этих строках.
