KYKY GCQ-400B — пневматический шиберный вакуумный клапан DN400 с фланцами CF или ISO-F. Клапан служит для перекрытия и изоляции вакуумной магистрали.
Вакуумные затворы и клапаны · KYKY · Ликлаб
Характеристики · Чертежи и размеры · Подбор и эксплуатация · Поставка
KYKY GCQ, серия DN100–DN400. Фото серии со страницы изготовителя; внешнее исполнение и размеры зависят от модели.
Шиберный затвор GCQ-400B предназначен для отсечения вакуумной линии и разделения объёмов камеры и откачной системы. При полностью открытом затворе проход освобождается для газового потока. Выбор привода определяется схемой управления установкой и требованиями к блокировкам.
Технические характеристики GCQ-400B
| Параметр | Значение |
|---|---|
| Назначение | Перекрытие и изоляция вакуумной магистрали |
| Условный проход | DN400 |
| Фланцевые исполнения | CF / ISO-F |
| Диапазон применения | 10⁻⁵–10⁵ Па |
| Допустимый поток течи | ≤ 6,7 × 10⁻¹⁰ Па·м³/с |
| Привод | Пневматический |
| Давление сжатого воздуха по каталогу 2023 | 0,5–0,6 МПа |
| Индикация положения | Магнитный датчик положения |
| Прогрев в открытом положении | 150 °C |
| Прогрев в закрытом положении | 120 °C |
| Монтажная ориентация | Произвольная |
| Масса по каталогу | 176 кг |
| Рабочая среда | Воздух и некоррозионные газы |
| Угол I по чертежу (CF) | 22,5° |
| Крепёж R-S по чертежу (CF) | 40 × M10 |
| Угол I по чертежу (ISO-F) | 22,5° |
| Крепёж R-S по чертежу (ISO-F) | 16 × M12 |
Параметры приведены для указанного исполнения. Поток течи выражен в Па·м³/с; 1 Па·м³/с = 10 мбар·л/с. Давление: 1 МПа = 10 бар, 1 Па = 0,01 мбар.
Монтажные чертежи и размеры
Буквенные обозначения сохранены для сопоставления с документацией производителя. Линейные размеры указаны в миллиметрах. Нажмите на чертёж для просмотра в полном размере.
| Параметр | Значение |
|---|---|
| Размер A по чертежу (CF) | 480 мм |
| Размер B по чертежу (CF) | 509 мм |
| Размер C по чертежу (CF) | 240 мм |
| Размер D по чертежу (CF) | 738 мм |
| Размер E по чертежу (CF) | 1600 мм |
| Размер F по чертежу (CF) | 140 мм |
| Размер G по чертежу (CF) | 62 мм |
| Размер H по чертежу (CF) | 437,9 мм |
| Размер J по чертежу (CF) | 115 мм |
| Размер K по чертежу (CF) | 419 мм |
| Размер L по чертежу (CF) | 424,4 мм |
| Размер M по чертежу (CF) | 510 мм |
| Размер N по чертежу (CF) | 110 мм |
| Размер P по чертежу (CF) | 0,5 мм |
| Размер Q по чертежу (CF) | 1,2 мм |
| Размер A по чертежу (ISO-F) | 480 мм |
| Размер B по чертежу (ISO-F) | 509 мм |
| Размер C по чертежу (ISO-F) | 240 мм |
| Размер D по чертежу (ISO-F) | 738 мм |
| Размер E по чертежу (ISO-F) | 1600 мм |
| Размер F по чертежу (ISO-F) | 140 мм |
| Размер G по чертежу (ISO-F) | 62 мм |
| Размер H по чертежу (ISO-F) | 480 мм |
| Размер J по чертежу (ISO-F) | 115 мм |
| Размер K по чертежу (ISO-F) | 400,5 мм |
| Размер L по чертежу (ISO-F) | 450 мм |
| Размер M по чертежу (ISO-F) | 510 мм |
| Размер N по чертежу (ISO-F) | 110 мм |
| Размер P по чертежу (ISO-F) | 0,5 мм |
| Размер Q по чертежу (ISO-F) | 5 мм |

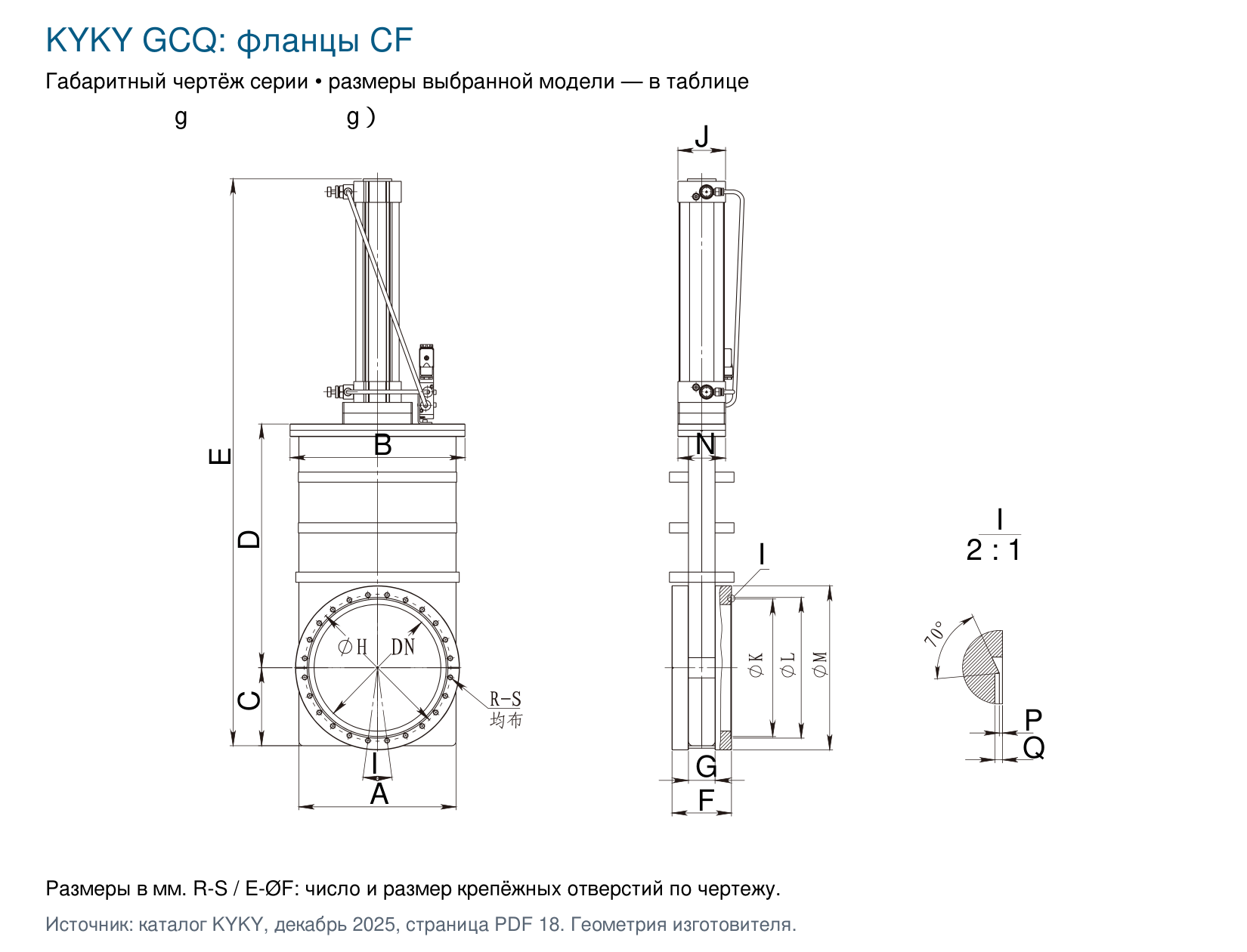

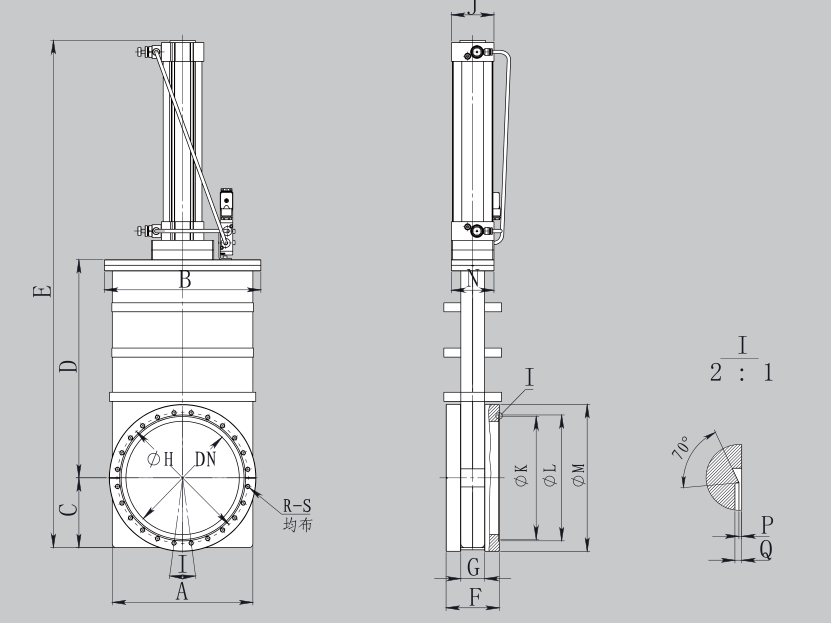

GCQ: фланцы CF. Заводской чертёж серии; размеры GCQ-400B определяются таблицей выбранного исполнения.

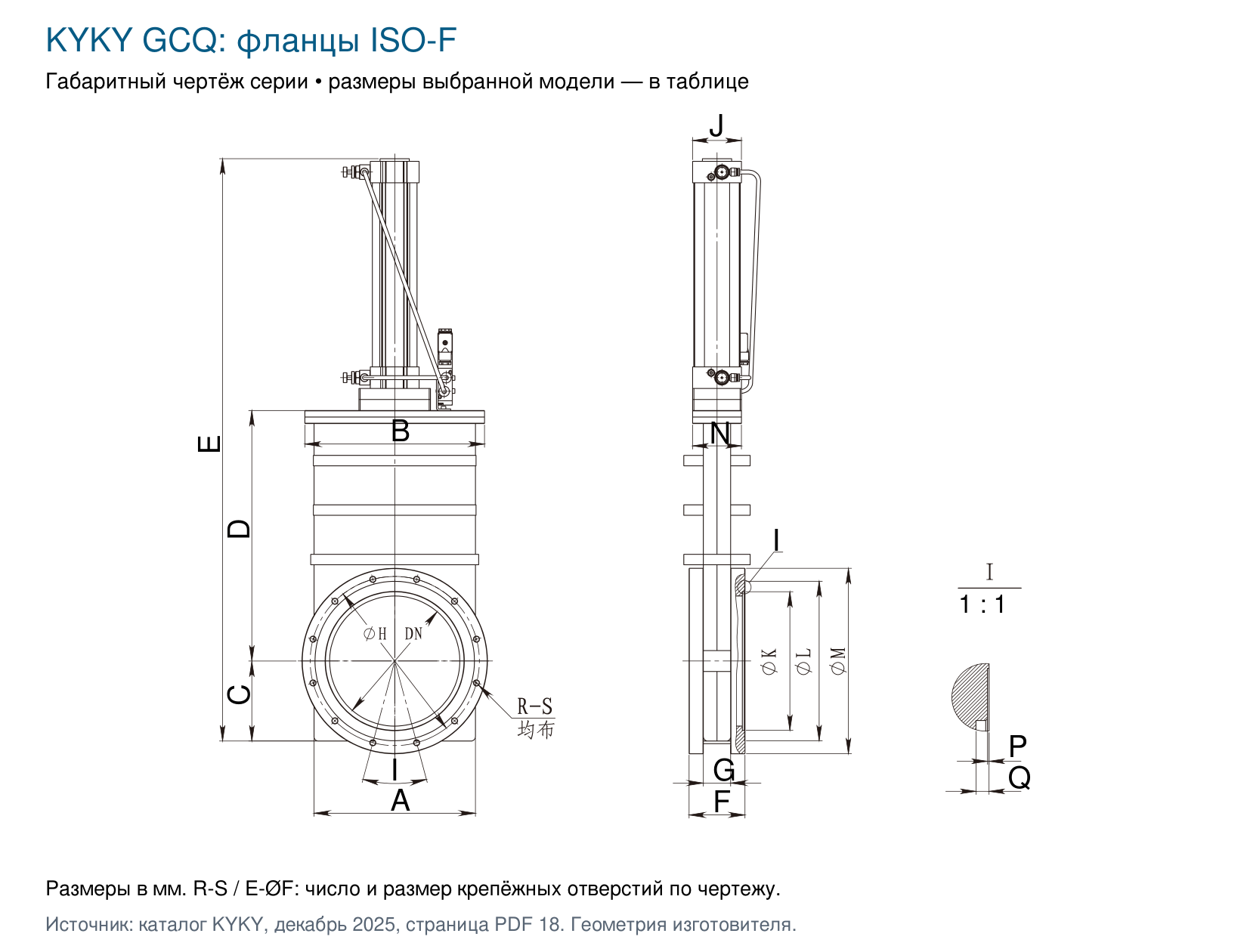

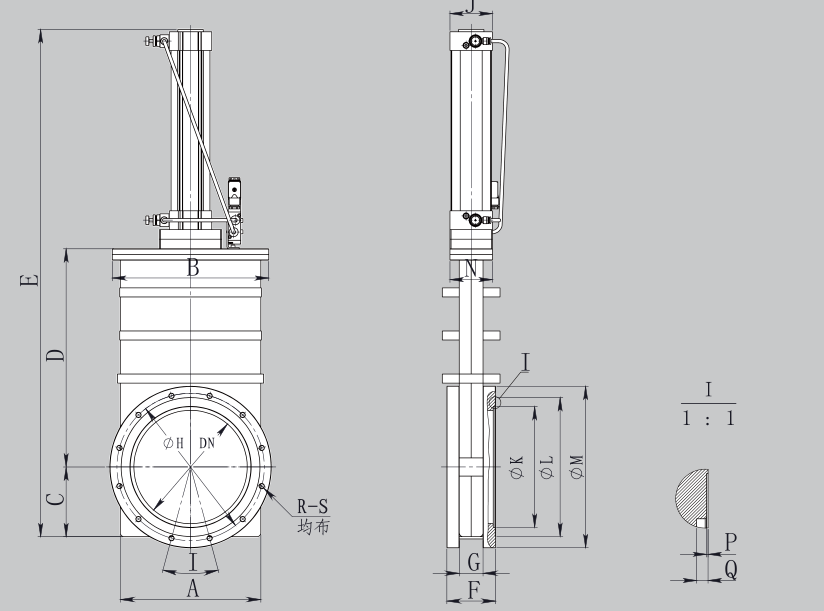

GCQ: фланцы ISO-F. Заводской чертёж серии; размеры GCQ-400B определяются таблицей выбранного исполнения.
Подбор и условия эксплуатации
Согласуйте полный индекс GCQ-400B, тип фланцев и монтажные размеры. Обозначение DN относится к условному проходу и не задаёт наружный диаметр фланца или расположение отверстий. Размеры CF и ISO-F не взаимозаменяемы.
Проверяйте направление перепада давления и допустимые условия открытия. Диапазон вакуумного давления, поток течи и давление воздуха для привода — разные параметры; их нельзя подменять друг другом.
Расположите затвор в соответствии с монтажной ориентацией в таблице и оставьте место для привода, кабелей и обслуживания. Массу крупного затвора учитывают в опорах; ответные фланцы не должны воспринимать нерасчётную нагрузку.
Температуры в таблице относятся к прогреву при указанном положении затвора. Допуски электропривода, датчиков, пневмораспределителя и кабелей проверяют отдельно по комплектации.
Особенности исполнения
Пневмоцилиндр перемещает запорный узел; направление движения задаётся распределением сжатого воздуха. Магнитный датчик сообщает положение клапана. Это пневматическое исполнение; параметры ручного привода к нему не относятся.
Допустимый поток течи характеризует герметичность и выражается в Па·м³/с. Рабочий диапазон давления не является допустимым перепадом при открытии. Для переключения проверяют условия эксплуатации конкретного исполнения, доступное давление воздуха и схему управления.
Температурные ограничения при прогреве различаются для открытого и закрытого положения. Перед монтажом учитывают массу, свободное пространство для привода и положение корпуса. Фланцевые исполнения CF и ISO-F имеют разные присоединительные размеры.
Подбор и поставка в России
Лаборатория контроля герметичности Ликлаб помогает подобрать GCQ-400B, ответные фланцы, уплотнения и систему управления под вакуумную установку. В запросе укажите рабочую среду, диапазон давления, допустимый поток течи, температуру, DN, тип присоединений и привод. Наличие, срок поставки и комплектность подтверждаются при согласовании заказа.
