KYKY CCQ-320B — пневматический шиберный затвор DN320 для перекрытия вакуумной линии и изоляции её участков. Каталог предусматривает фланцы CF и ISO-F; при выборе необходимо учитывать соответствующий ряд присоединительных размеров.
Вакуумные затворы и клапаны · KYKY · Ликлаб
Характеристики · Чертежи и размеры · Подбор и эксплуатация · Поставка
Затвор серии KYKY CCQ из каталога производителя. Изображение иллюстрирует серию; размеры и исполнение CCQ-320B приведены в таблицах.
Шиберный затвор CCQ-320B предназначен для отсечения вакуумной линии и разделения объёмов камеры и откачной системы. При полностью открытом затворе проход освобождается для газового потока. Выбор привода определяется схемой управления установкой и требованиями к блокировкам.
Технические характеристики CCQ-320B
| Параметр | Значение |
|---|---|
| Условный проход | DN320 |
| Фланцевые исполнения | CF / ISO-F |
| Диапазон применения | 10⁻⁶–10⁵ Па |
| Допустимая течь | ≤ 1,3×10⁻¹⁰ Па·м³/с |
| Привод | Пневматический |
| Давление сжатого воздуха | 0,6–0,7 МПа |
| Индикация положения | Магнитный датчик положения |
| Прогрев в открытом положении | 150 °C |
| Прогрев в закрытом положении | 120 °C |
| Монтажная ориентация | Горизонтальная или пневмоцилиндром вверх |
| Масса по каталогу | 119 кг |
Параметры приведены для указанного исполнения. Поток течи выражен в Па·м³/с; 1 Па·м³/с = 10 мбар·л/с. Давление: 1 МПа = 10 бар, 1 Па = 0,01 мбар.
Монтажные чертежи и размеры
Буквенные обозначения сохранены для сопоставления с документацией производителя. Линейные размеры указаны в миллиметрах. Нажмите на чертёж для просмотра в полном размере.
| Размер | CF | ISO-F |
|---|---|---|
| размер A | 391 мм | 391 мм |
| размер B | 415 мм | 415 мм |
| размер C | 195,5 мм | 195,5 мм |
| размер D | 592,5 мм | 592,5 мм |
| размер E | 990,5 мм | 990,5 мм |
| размер F | 124 мм | 124 мм |
| размер G | 60 мм | 60 мм |
| размер H | 338,1 мм | 395 мм |
| размер I | 11,25 мм | 30 мм |
| размер J | 117 мм | 117 мм |
| размер K | 320 мм | 318,2 мм |
| размер L | 326,4 мм | 370 мм |
| размер M | 425 мм | 425 мм |
| размер N | 85 мм | 85 мм |
| размер P | 0,5 мм | 0,5 мм |
| размер Q | 1,2 мм | 5 мм |
| резьбовые отверстия R-S | 32-M10 | 12-M12 |

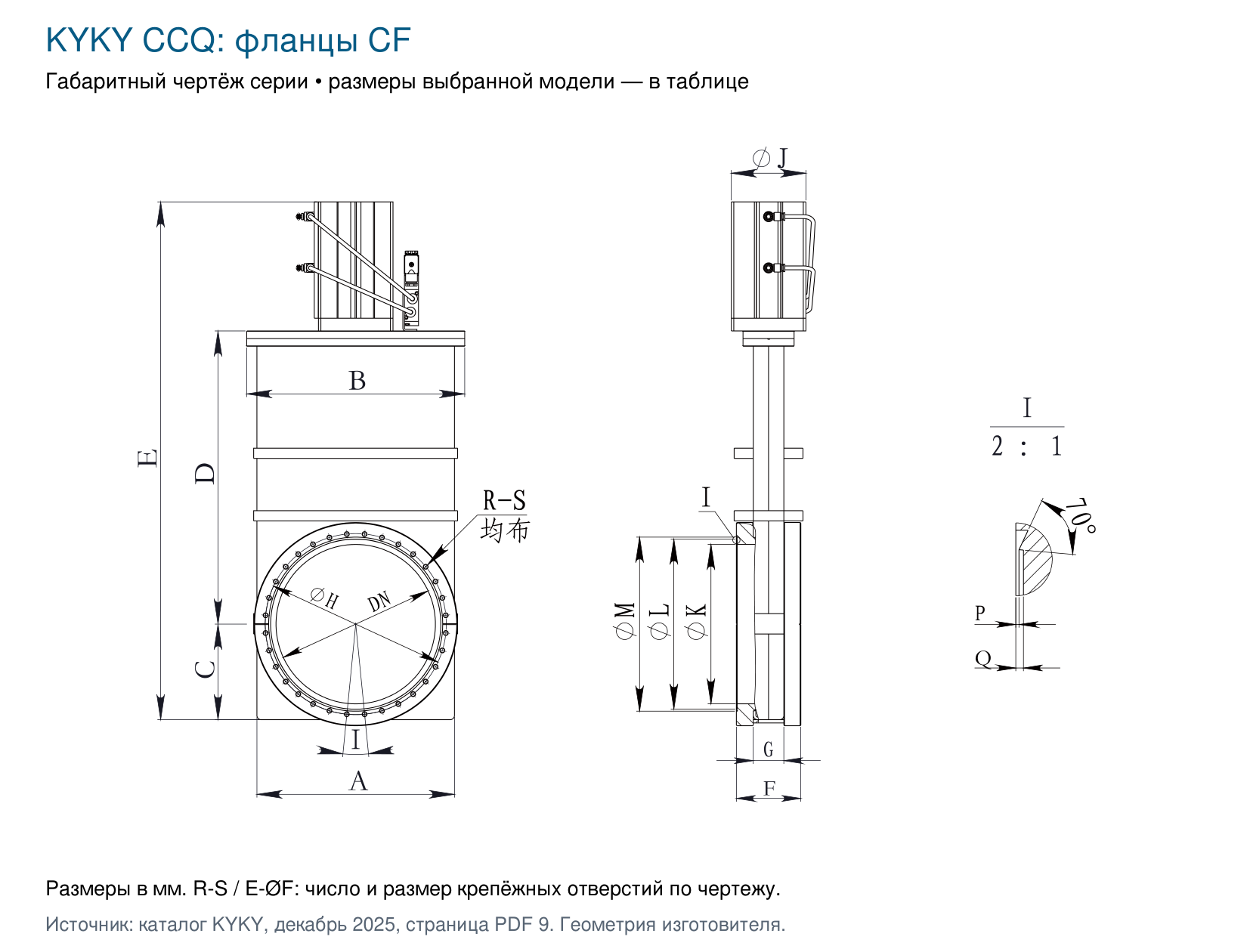

CCQ: фланцы CF. Заводской чертёж серии; размеры CCQ-320B определяются таблицей выбранного исполнения.

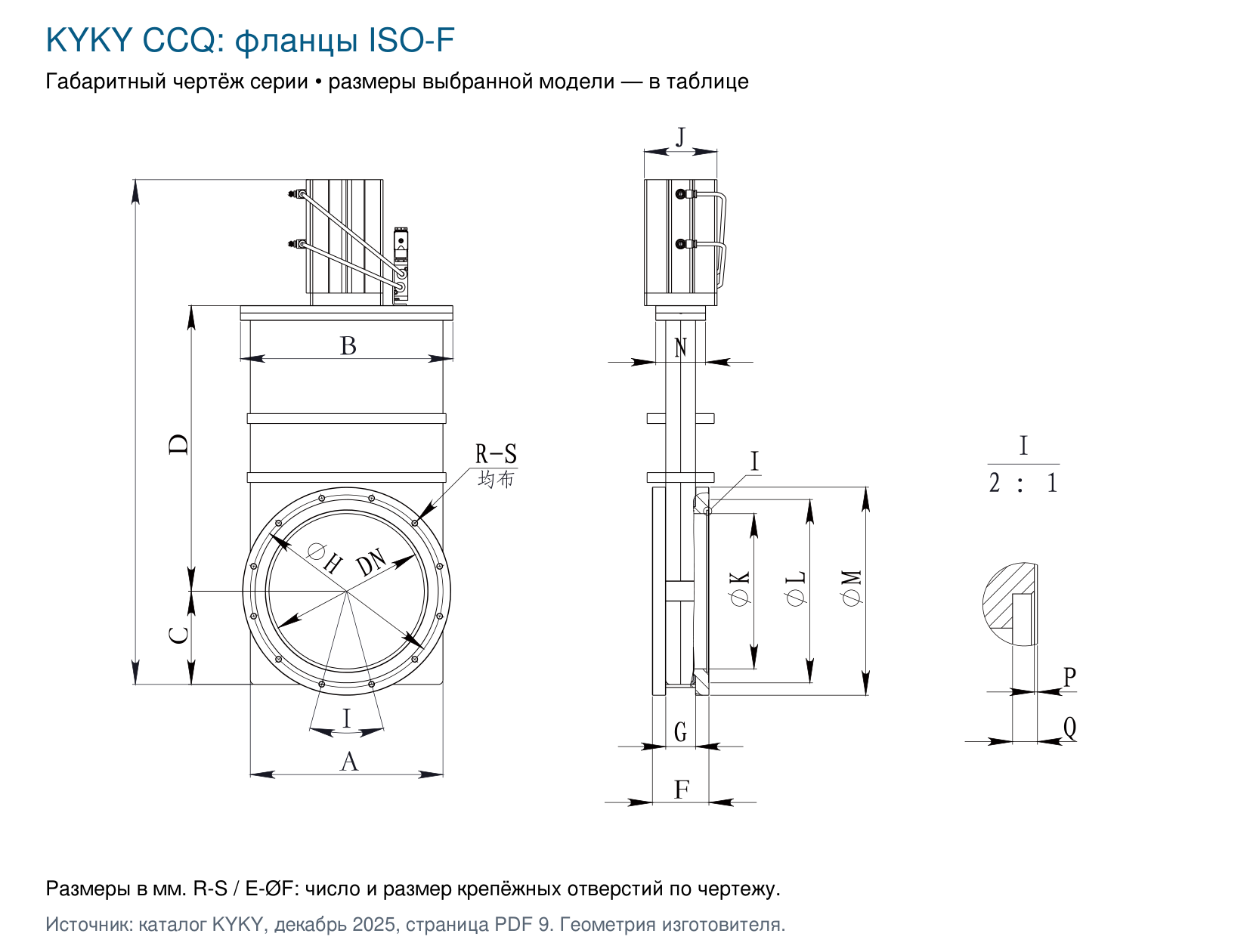

CCQ: фланцы ISO-F. Заводской чертёж серии; размеры CCQ-320B определяются таблицей выбранного исполнения.
Подбор и условия эксплуатации
Согласуйте полный индекс CCQ-320B, тип фланцев и монтажные размеры. Обозначение DN относится к условному проходу и не задаёт наружный диаметр фланца или расположение отверстий. Размеры CF и ISO-F не взаимозаменяемы.
Проверяйте направление перепада давления и допустимые условия открытия. Диапазон вакуумного давления, поток течи и давление воздуха для привода — разные параметры; их нельзя подменять друг другом.
Расположите затвор в соответствии с монтажной ориентацией в таблице и оставьте место для привода, кабелей и обслуживания. Массу крупного затвора учитывают в опорах; ответные фланцы не должны воспринимать нерасчётную нагрузку.
Температуры в таблице относятся к прогреву при указанном положении затвора. Допуски электропривода, датчиков, пневмораспределителя и кабелей проверяют отдельно по комплектации.
Подбор и поставка в России
Лаборатория контроля герметичности Ликлаб помогает подобрать CCQ-320B, ответные фланцы, уплотнения и систему управления под вакуумную установку. В запросе укажите рабочую среду, диапазон давления, допустимый поток течи, температуру, DN, тип присоединений и привод. Наличие, срок поставки и комплектность подтверждаются при согласовании заказа.
Подобрать оборудование · lab@techeiscatel.ru · +7 (812) 715-00-17
Документация
Каталог вакуумной арматуры KYKY, декабрь 2025.
Найти CCQ-320B в техническом каталоге
Дополнительная документация
Учебная анимация · 48 секунд
Вакуумные клапаны: отсечение и регулирование
Учебная анимация показывает различие между отсечением вакуумной линии и регулированием её проводимости. Рассмотрены положение затвора, перепад давления, варианты привода и выбор присоединения. Объясняется, почему сигнал конечного положения не заменяет проверку герметичности. Схемы условные: допустимые режимы и последовательность управления определяются документацией выбранного клапана, а не изображённой учебной моделью.
Схема объясняет принцип работы. Конструкция и характеристики конкретного изделия приведены в таблицах этой страницы. Ролик без звука; пояснения даны на русском языке.
Текстовое пояснение к ролику
Отсечной клапан разделяет участки системы Открытый проход соединяет объёмы. Закрытое запорное устройство изолирует участки при соблюдении допустимых рабочих условий.
Регулирующий клапан изменяет проводимость Изменение проходного сечения влияет на поток газа. Для регулирования используют клапан, рассчитанный на такую работу.
Перед переключением проверяют перепад Давления по обе стороны затвора создают нагрузку. Допустимый перепад для закрытого клапана и для его открытия может различаться.
Привод выбирают под задачу управления Ручной, пневматический и электрический приводы требуют разных подключений. Проверяют питание, управляющие сигналы и условия работы.
Положение и герметичность проверяют отдельно Концевой сигнал подтверждает положение механизма. Он не измеряет поток через уплотнение и не заменяет проверку герметичности.
Проверяют совместимость всего узла Сверяют тип фланца, DN, уплотнение, газ и температуру. Учитывают направление потока, проводимость и ограничения изготовителя.
