KYKY CDQ-JB150 — пневматический угловой клапан DN150

Пневматический вакуумный клапан KYKY CDQ-JB150: исполнения CDQ-JB150CF, CDQ-JB150ISO-K, рабочие параметры и монтажные размеры по каталогу изготовителя.

Вакуумные затворы и клапаны · KYKY · Ликлаб

Характеристики · Чертежи и размеры · Подбор и эксплуатация · Поставка

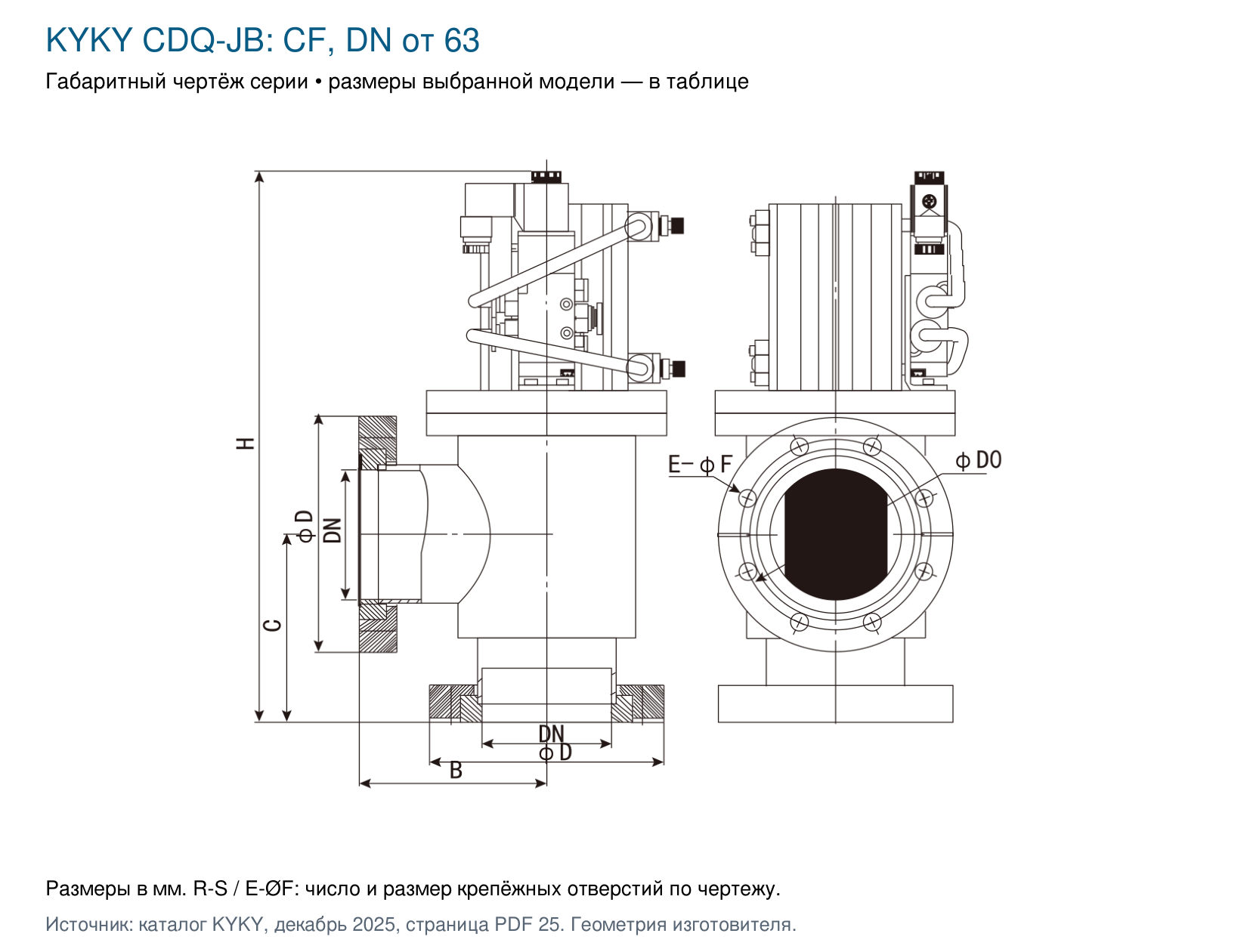

Заводской чертёж KYKY CDQ-JB: CF, DN≥63. Размеры каждого полного исполнения приведены отдельно.

Угловой клапан CDQ-JB150 соединяет или перекрывает участки вакуумного трубопровода под углом 90°. Конструкция с тарельчатым запорным элементом позволяет компактно разместить отсечение рядом с камерой, насосом или измерительным узлом.

Технические характеристики CDQ-JB150

Параметр	Значение
Обозначение модели	CDQ-JB150
Варианты присоединений	CF, ISO-F, ISO-K; подтверждение конкретного исполнения — по заводской документации
Заводские исполнения	CDQ-JB150CF, CDQ-JB150ISO-K
Тип	Сверхвысоковакуумный угловой отсечной клапан
Управление	Пневматическое, от сжатого воздуха
Условный проход	DN150
Диапазон применения	1 × 10⁻⁶…1 × 10⁵ Па
Поток течи	≤1,3 × 10⁻¹⁰ Па·м³/с
Давление сжатого воздуха	0,4–0,7 МПа
Рабочая среда	Воздух, водяной пар, некоррозионные газы
Прогрев, открытое положение	≤200 °C по каталогу 2025; на текущей странице семейства ≤150 °C
Прогрев, закрытое положение	≤150 °C по каталогу 2025; на текущей странице семейства ≤120 °C
Монтажное положение	Любое
Уплотнение штока	Сварной сильфон 316L, обозначение B
Питание распределителя, исполнение AC	220 В, 50 Гц, 6 Вт
Питание распределителя, исполнение DC	24 В, 3 Вт; опция вместо AC
Индикация положения	Магнитные датчики открытого и закрытого положения
Корпус и шток	Нержавеющая сталь 304
Крышка	Алюминиевый сплав / нержавеющая сталь 304 по исполнению
Уплотняющие элементы	Фторкаучук и сварной сильфон 316L

Параметры приведены для указанного исполнения. Поток течи выражен в Па·м³/с; 1 Па·м³/с = 10 мбар·л/с. Давление: 1 МПа = 10 бар, 1 Па = 0,01 мбар.

Монтажные чертежи и размеры

Буквенные обозначения сохранены для сопоставления с документацией производителя. Линейные размеры указаны в миллиметрах. Нажмите на чертёж для просмотра в полном размере.

Параметр	Значение
CDQ-JB150CF — размер H	397,5 мм
CDQ-JB150CF — размер B	150 мм
CDQ-JB150CF — размер C	150 мм
CDQ-JB150CF — размер D	202 мм
CDQ-JB150CF — окружность отверстий D0	181 мм
CDQ-JB150CF — число отверстий	20
CDQ-JB150CF — диаметр отверстия F	8,4 мм
CDQ-JB150ISO-K — размер H	387,5 мм
CDQ-JB150ISO-K — размер B	140 мм
CDQ-JB150ISO-K — размер C	140 мм
CDQ-JB150ISO-K — размер D	180 мм

CDQ-JB: CF, DN от 63. Заводской чертёж серии; размеры CDQ-JB150 определяются таблицей выбранного исполнения.

Угловой CDQ-JB: ISO-K. Заводской чертёж серии; размеры CDQ-JB150 определяются таблицей выбранного исполнения.

Подбор и условия эксплуатации

Заказывайте полное исполнение с обозначением фланца. KF, CF и ISO-K отличаются уплотнением, крепежом и присоединительными размерами; одинаковый DN не означает взаимозаменяемость.

Клапан предназначен для воздуха и некоррозионных газов. Для технологических смесей материалы корпуса, сильфона и уплотнений подбирают с учётом химической совместимости.

Различайте прогрев открытого и закрытого клапана. Рабочие режимы задаются паспортом исполнения; пределы для корпуса не распространяются автоматически на привод и датчики.

Для пневматического исполнения согласуют давление сжатого воздуха, напряжение распределителя, схему датчиков и поведение при потере питания. Для ручного исполнения пневмопитание и электропитание привода не требуются.

Особенности исполнения

Краткое обозначение CDQ-JB150 не задаёт всю комплектацию. Здесь приведены только заводские исполнения CDQ-JB150CF, CDQ-JB150ISO-K. Каждый размер подписан полным обозначением; переносить его на другое присоединение нельзя.

Варианты присоединений приведены в таблице исполнений. Ответные фланцы и уплотнения подбираются для выбранного варианта.

Сжатый воздух перемещает запорный элемент. Давление пневмопитания нельзя подменять допустимым перепадом давления на затворе: предельный перепад и аварийное положение при потере питания необходимо проверять по паспорту.

Диапазон применения относится к клапану и не гарантирует предельное давление всей вакуумной установки. Для выбора учитывают материалы уплотнений, температуру, газовую среду, состояние присоединительных поверхностей и направление перепада давления.

Для CDQ-JB обозначение B связано со сварным сильфоном 316L. Фторкаучук также указан среди уплотняющих элементов: фланец CF сам по себе не означает полностью металлическое уплотнение всего клапана.

При прогреве учитывают положение клапана и температурные пределы привода, датчиков и уплотнений.

Варианты питания распределителя AC и DC приведены раздельно. Значение pcs из прежнего поля питания удалено: это обозначение количества, а не электрическая характеристика. Вакуумный диапазон до 10⁻⁷ Па в примечании каталога относится к заказной версии и не включён в стандартные параметры.

Размер H отличается от монтажных B и C. Для CF число отверстий, диаметр отверстия F и окружность D0 указаны раздельно. Каталог приводит GB 6071 для CF и GB 6070 для ISO-K; это ссылка на документ изготовителя, а не независимое подтверждение соответствия стандарту.

Подбор и поставка в России

Лаборатория контроля герметичности Ликлаб помогает подобрать CDQ-JB150, ответные фланцы, уплотнения и систему управления под вакуумную установку. В запросе укажите рабочую среду, диапазон давления, допустимый поток течи, температуру, DN, тип присоединений и привод. Наличие, срок поставки и комплектность подтверждаются при согласовании заказа.

Подобрать оборудование · lab@techeiscatel.ru · +7 (812) 715-00-17

Документация

Каталог вакуумной арматуры KYKY, декабрь 2025.
