KYKY CC-250A — ручной шиберный затвор DN250 для перекрытия вакуумной линии и изоляции её участков. Каталог предусматривает фланцы CF и ISO-F; при выборе необходимо учитывать соответствующий ряд присоединительных размеров.
Вакуумные затворы и клапаны · KYKY · Ликлаб
Характеристики · Чертежи и размеры · Подбор и эксплуатация · Поставка
Затвор серии KYKY CC из каталога производителя. Изображение иллюстрирует серию; размеры и исполнение CC-250A приведены в таблицах.
Шиберный затвор CC-250A предназначен для отсечения вакуумной линии и разделения объёмов камеры и откачной системы. При полностью открытом затворе проход освобождается для газового потока. Выбор привода определяется схемой управления установкой и требованиями к блокировкам.
Технические характеристики CC-250A
| Параметр | Значение |
|---|---|
| Условный проход | DN250 |
| Фланцевые исполнения | CF / ISO-F |
| Диапазон применения | 10⁻⁶–10⁵ Па |
| Допустимая течь | ≤ 1,3×10⁻¹⁰ Па·м³/с |
| Привод | Ручной |
| Индикация положения | Механический указатель |
| Прогрев в открытом положении | 150 °C |
| Прогрев в закрытом положении | 120 °C |
| Монтажная ориентация | Произвольная |
| Масса по каталогу | 52 кг |
Параметры приведены для указанного исполнения. Поток течи выражен в Па·м³/с; 1 Па·м³/с = 10 мбар·л/с. Давление: 1 МПа = 10 бар, 1 Па = 0,01 мбар.
Монтажные чертежи и размеры
Буквенные обозначения сохранены для сопоставления с документацией производителя. Линейные размеры указаны в миллиметрах. Нажмите на чертёж для просмотра в полном размере.
| Размер | CF | ISO-F |
|---|---|---|
| размер A | 310 мм | 310 мм |
| размер B | 342 мм | 342 мм |
| размер C | 150 мм | 150 мм |
| размер D | 460 мм | 460 мм |
| размер E | 830,5 мм | 830,5 мм |
| размер F | 101 мм | 91 мм |
| размер G | 48 мм | 48 мм |
| размер H | 284 мм | 310 мм |
| размер I | 11,25 мм | 30 мм |
| размер J | 100 мм | 100 мм |
| размер K | 267 мм | 261 мм |
| размер L | 273,1 мм | 295 мм |
| размер M | 319 мм | 335 мм |
| размер N | 80 мм | 80 мм |
| размер P | 0,5 мм | 0,5 мм |
| размер Q | 1,2 мм | 4 мм |
| резьбовые отверстия R-S | 32-M8 | 12-M10 |
| размер T | 70 мм | 70 мм |

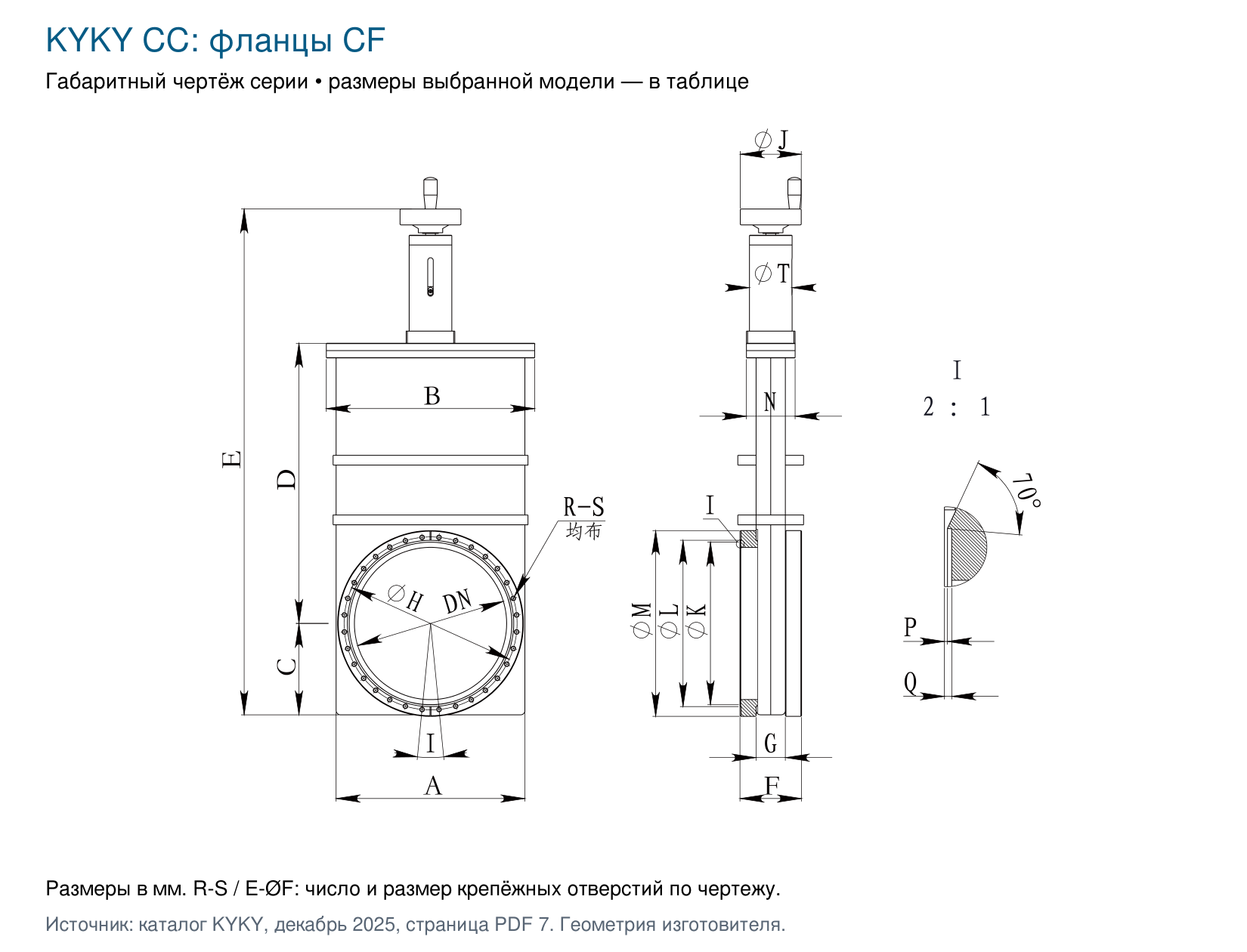

CC: фланцы CF. Заводской чертёж серии; размеры CC-250A определяются таблицей выбранного исполнения.

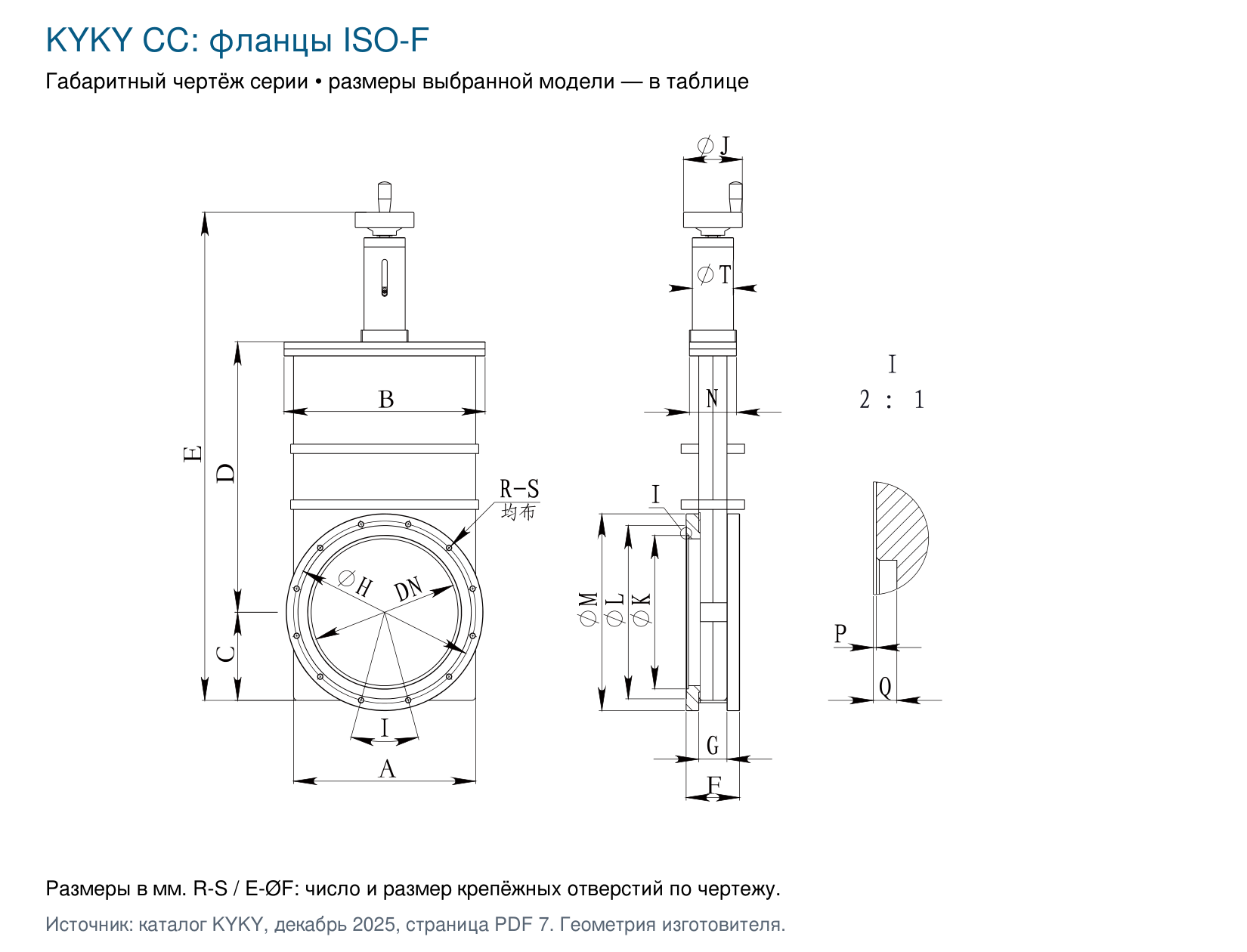

CC: фланцы ISO-F. Заводской чертёж серии; размеры CC-250A определяются таблицей выбранного исполнения.
Подбор и условия эксплуатации
Согласуйте полный индекс CC-250A, тип фланцев и монтажные размеры. Обозначение DN относится к условному проходу и не задаёт наружный диаметр фланца или расположение отверстий. Размеры CF и ISO-F не взаимозаменяемы.
Проверяйте направление перепада давления и допустимые условия открытия. Диапазон вакуумного давления, поток течи и давление воздуха для привода — разные параметры; их нельзя подменять друг другом.
Расположите затвор в соответствии с монтажной ориентацией в таблице и оставьте место для привода, кабелей и обслуживания. Массу крупного затвора учитывают в опорах; ответные фланцы не должны воспринимать нерасчётную нагрузку.
Температуры в таблице относятся к прогреву при указанном положении затвора. Допуски электропривода, датчиков, пневмораспределителя и кабелей проверяют отдельно по комплектации.
Подбор и поставка в России
Лаборатория контроля герметичности Ликлаб помогает подобрать CC-250A, ответные фланцы, уплотнения и систему управления под вакуумную установку. В запросе укажите рабочую среду, диапазон давления, допустимый поток течи, температуру, DN, тип присоединений и привод. Наличие, срок поставки и комплектность подтверждаются при согласовании заказа.
Подобрать оборудование · lab@techeiscatel.ru · +7 (812) 715-00-17
Документация
Каталог вакуумной арматуры KYKY, декабрь 2025.
Найти CC-250A в техническом каталоге
