KYKY CD-JB16 — ручной угловой клапан CF16

Ручной угловой вакуумный клапан KYKY CD-JB16 в исполнении CD-JB16CF для отсечения газового потока. CF16, DN16, сильфонное уплотнение штока; характеристики и монтажные размеры по каталогу KYKY.

Вакуумные затворы и клапаны · KYKY · Ликлаб

Характеристики · Чертежи и размеры · Подбор и эксплуатация · Поставка

Ручные угловые клапаны серии KYKY CD-J с фланцами CF. Заводская фотография семейства; размеры конкретного исполнения указаны в таблице.

Угловой клапан CD-JB16 соединяет или перекрывает участки вакуумного трубопровода под углом 90°. Конструкция с тарельчатым запорным элементом позволяет компактно разместить отсечение рядом с камерой, насосом или измерительным узлом.

Технические характеристики CD-JB16

Параметр	Значение
Обозначение в номенклатуре	CD-JB16
Полное исполнение в заводской таблице	CD-JB16CF
Тип	Сверхвысоковакуумный угловой отсечной клапан
Управление	Ручное: вращение маховика, винтовая передача
Условный проход	DN16
Присоединение	CF16 (в каталоге указан GB 6071)
Диапазон применения	1 × 10⁻⁶…1 × 10⁵ Па
Поток течи	≤1,3 × 10⁻¹⁰ Па·м³/с
Рабочая среда	Воздух, водяной пар, некоррозионные газы
Прогрев, клапан открыт	≤200 °C по каталогу 2025
Прогрев, клапан закрыт	≤150 °C по каталогу 2025
Монтажное положение	Любое (для данного DN)
Уплотнение штока	Сварной сильфон, обозначение B
Электропитание привода	Не требуется для ручного привода
Пневмопитание привода	Не требуется для ручного привода
Корпус и шток	Нержавеющая сталь 304
Крышка	Алюминиевый сплав / нержавеющая сталь 304 по исполнению
Уплотняющие элементы	Фторкаучук и сварной сильфон 316L
Указатель положения	Механический ограничитель хода

Параметры приведены для указанного исполнения. Поток течи выражен в Па·м³/с; 1 Па·м³/с = 10 мбар·л/с. Давление: 1 МПа = 10 бар, 1 Па = 0,01 мбар.

Монтажные чертежи и размеры

Буквенные обозначения сохранены для сопоставления с документацией производителя. Линейные размеры указаны в миллиметрах. Нажмите на чертёж для просмотра в полном размере.

Параметр	Значение
Размер H на чертеже	111,2 мм
Размер B на чертеже	40 мм
Размер C на чертеже	40 мм
Размер D на чертеже	34 мм
Диаметр окружности отверстий D0	27 мм
Количество крепёжных отверстий	6
Диаметр крепёжного отверстия F	4,3 мм

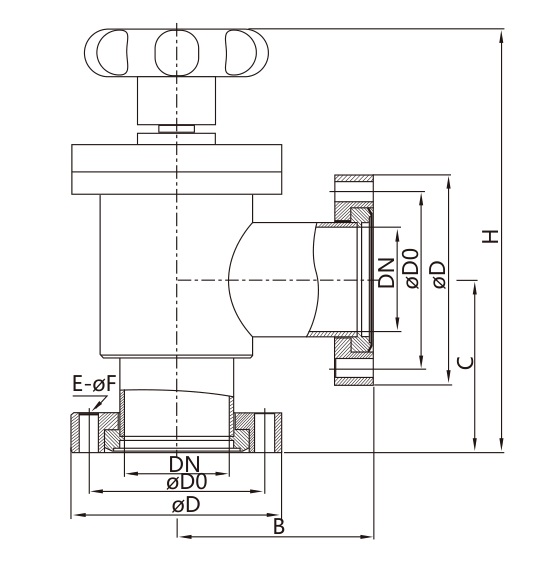

Ручной CD-JB: CF. Заводской чертёж серии; размеры CD-JB16 определяются таблицей выбранного исполнения.

Подбор и условия эксплуатации

Заказывайте полное исполнение с обозначением фланца. KF, CF и ISO-K отличаются уплотнением, крепежом и присоединительными размерами; одинаковый DN не означает взаимозаменяемость.

Клапан предназначен для воздуха и некоррозионных газов. Для технологических смесей материалы корпуса, сильфона и уплотнений подбирают с учётом химической совместимости.

Различайте прогрев открытого и закрытого клапана. Рабочие режимы задаются паспортом исполнения; пределы для корпуса не распространяются автоматически на привод и датчики.

Для пневматического исполнения согласуют давление сжатого воздуха, напряжение распределителя, схему датчиков и поведение при потере питания. Для ручного исполнения пневмопитание и электропитание привода не требуются.

Особенности исполнения

Исполнение CD-JB16CF. Соединения CF и KF различаются уплотнением, крепежом и монтажными размерами.

Маховик перемещает запорный элемент через винтовую передачу. Сварной сильфон отделяет шток от вакуумного объёма. Электрические параметры и давление сжатого воздуха из общей таблицы семейства относятся к пневматическим версиям CDQ и не нужны для ручного привода.

Каталог KYKY 2023 указывает прогрев до 200 °C в открытом и до 150 °C в закрытом состоянии. Текущая заводская веб-страница семейства приводит более низкие пределы 150/120 °C. Допустимый режим конкретного клапана определяется паспортом его исполнения и установленными уплотнениями.

Предел 10⁻⁷ Па в примечании каталога относится к заказному исполнению; стандартная таблица содержит 10⁻⁶ Па. Сам клапан не создаёт вакуум, а указанный диапазон не гарантирует предельное давление собранной установки.

Материалы корпуса, крышки, сильфона и уплотнений приведены раздельно. Наличие фланцев CF не означает, что весь клапан выполнен без эластомерных уплотнений. Перед прогревом проверяют допустимые температуры каждого установленного компонента.

Поток течи характеризует герметичность клапана в условиях проверки изготовителя и не равен быстроте откачки.

Подбор и поставка в России

Лаборатория контроля герметичности Ликлаб помогает подобрать CD-JB16, ответные фланцы, уплотнения и систему управления под вакуумную установку. В запросе укажите рабочую среду, диапазон давления, допустимый поток течи, температуру, DN, тип присоединений и привод. Наличие, срок поставки и комплектность подтверждаются при согласовании заказа.
