KYKY CCD-35B — электрический шиберный затвор DN35 для перекрытия вакуумной линии и изоляции её участков. Каталог предусматривает фланцы CF и ISO-F; при выборе необходимо учитывать соответствующий ряд присоединительных размеров.
Вакуумные затворы и клапаны · KYKY · Ликлаб
Характеристики · Чертежи и размеры · Подбор и эксплуатация · Поставка
Затвор серии KYKY CCD из каталога производителя. Изображение иллюстрирует серию; размеры и исполнение CCD-35B приведены в таблицах.
Шиберный затвор CCD-35B предназначен для отсечения вакуумной линии и разделения объёмов камеры и откачной системы. При полностью открытом затворе проход освобождается для газового потока. Выбор привода определяется схемой управления установкой и требованиями к блокировкам.
Технические характеристики CCD-35B
| Параметр | Значение |
|---|---|
| Условный проход | DN35 |
| Фланцевые исполнения | CF / ISO-F |
| Диапазон применения | 10⁻⁶–10⁵ Па |
| Допустимая течь | ≤ 1,3×10⁻¹⁰ Па·м³/с |
| Привод | Электрический |
| Питание привода | 20–50 В DC |
| Индикация положения | Фотоэлектрический датчик PNP |
| Прогрев в открытом положении | 150 °C |
| Прогрев в закрытом положении | 120 °C |
| Монтажная ориентация | Горизонтальная или электродвигателем вверх |
| Масса по каталогу | 7 кг |
Параметры приведены для указанного исполнения. Поток течи выражен в Па·м³/с; 1 Па·м³/с = 10 мбар·л/с. Давление: 1 МПа = 10 бар, 1 Па = 0,01 мбар.
Монтажные чертежи и размеры
Буквенные обозначения сохранены для сопоставления с документацией производителя. Линейные размеры указаны в миллиметрах. Нажмите на чертёж для просмотра в полном размере.
| Размер | CF | ISO-F |
|---|---|---|
| размер A | 82 мм | 82 мм |
| размер B | 95 мм | 95 мм |
| размер C | 37 мм | 37 мм |
| размер D | 95 мм | 95 мм |
| размер E | 348 мм | 348 мм |
| размер F | 62,5 мм | 62,5 мм |
| размер G | 34,5 мм | 34,5 мм |
| размер H | 58,7 мм | 80 мм |
| размер I | 60 мм | 90 мм |
| размер J | 25 мм | 25 мм |
| размер K | 42 мм | 41,2 мм |
| размер L | 48,3 мм | 65 мм |
| размер M | 70 мм | 100 мм |
| размер N | 62 мм | 62 мм |
| размер P | 0,5 мм | 0,2 мм |
| размер Q | 1,2 мм | 3 мм |
| резьбовые отверстия R-S | 6-M6 | 4-M8 |
| размер T | 62 мм | 62 мм |
| размер U | 65 мм | 65 мм |
| размер V | 0 мм | 0 мм |

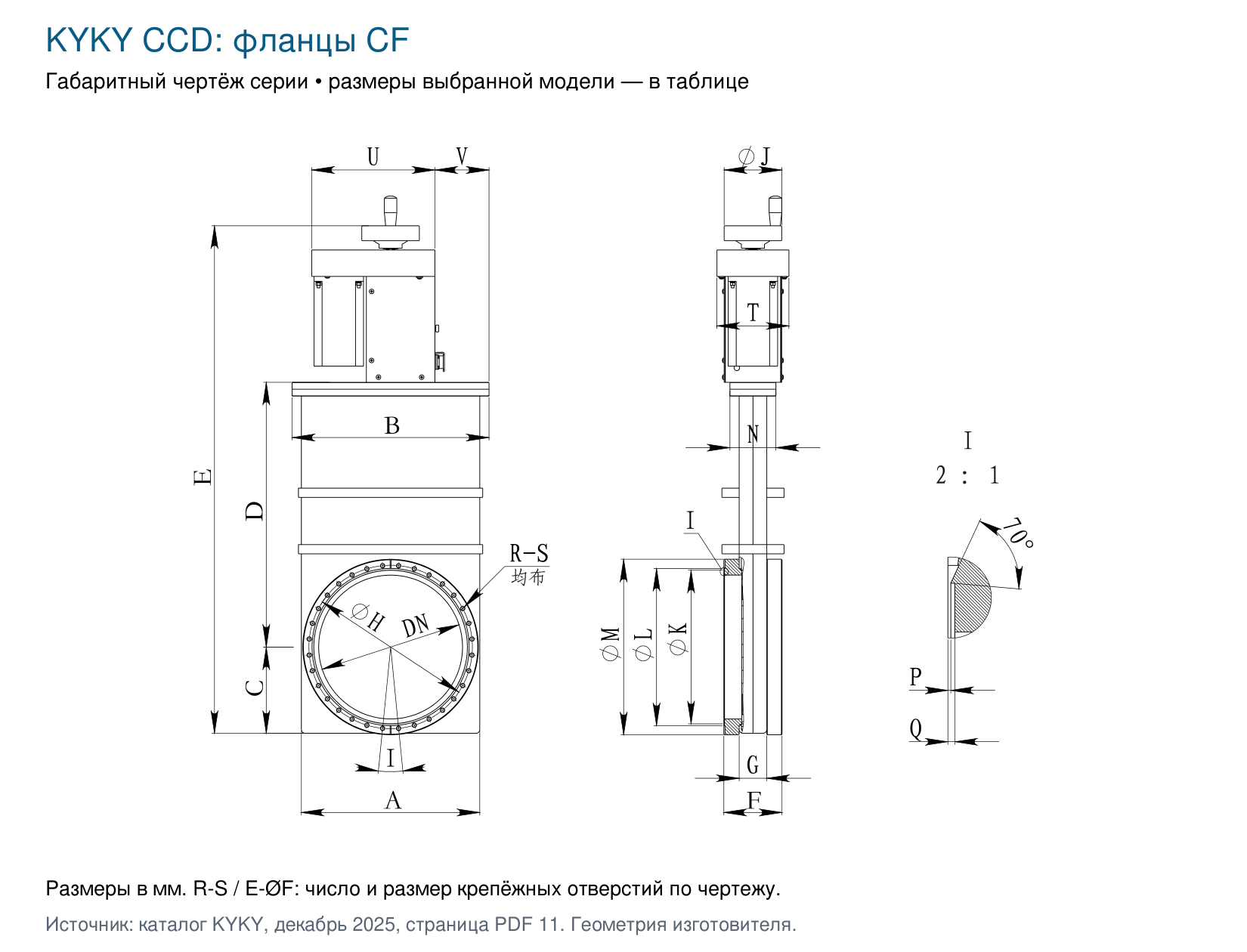

CCD: фланцы CF. Заводской чертёж серии; размеры CCD-35B определяются таблицей выбранного исполнения.

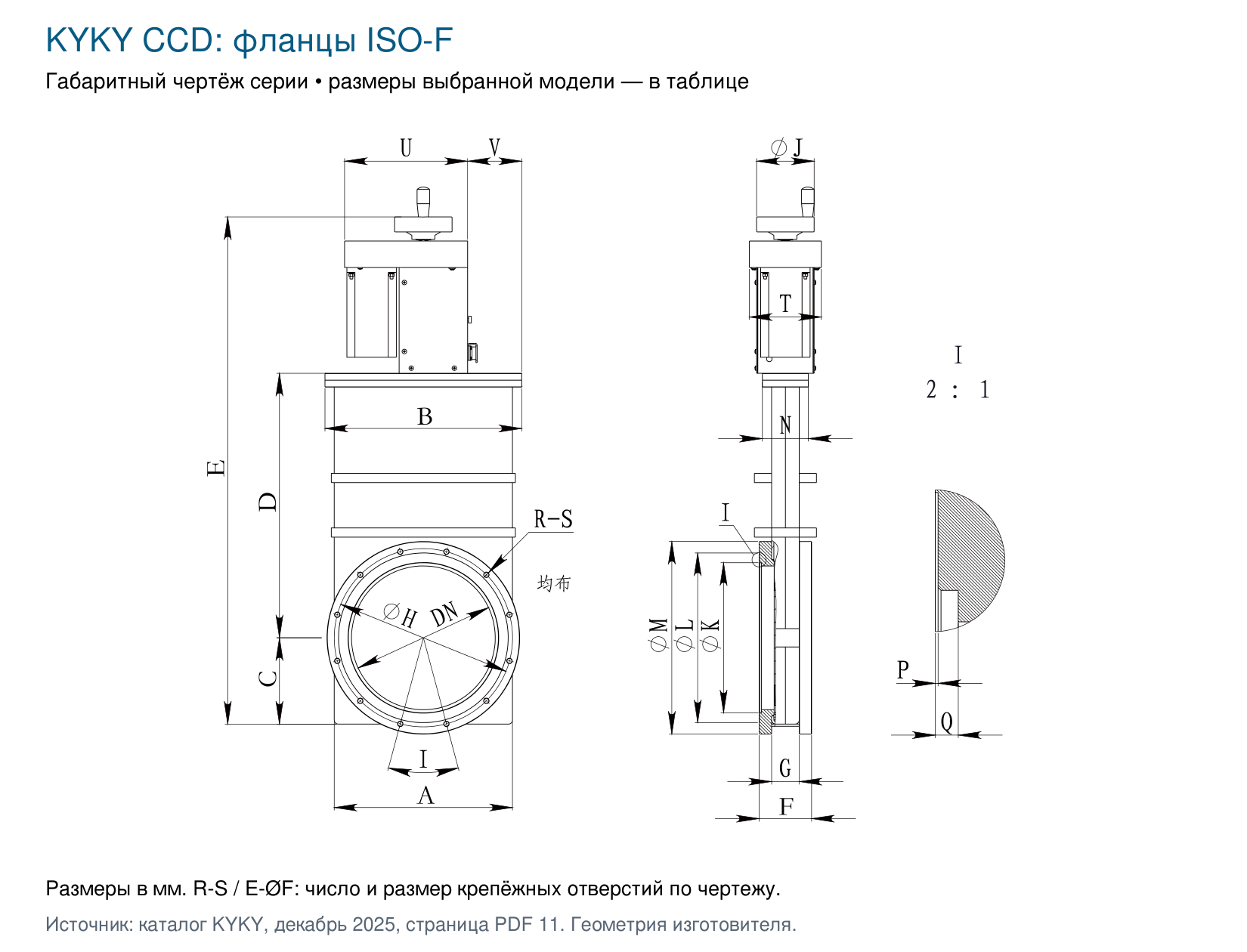

CCD: фланцы ISO-F. Заводской чертёж серии; размеры CCD-35B определяются таблицей выбранного исполнения.
Подбор и условия эксплуатации
Согласуйте полный индекс CCD-35B, тип фланцев и монтажные размеры. Обозначение DN относится к условному проходу и не задаёт наружный диаметр фланца или расположение отверстий. Размеры CF и ISO-F не взаимозаменяемы.
Проверяйте направление перепада давления и допустимые условия открытия. Диапазон вакуумного давления, поток течи и давление воздуха для привода — разные параметры; их нельзя подменять друг другом.
Расположите затвор в соответствии с монтажной ориентацией в таблице и оставьте место для привода, кабелей и обслуживания. Массу крупного затвора учитывают в опорах; ответные фланцы не должны воспринимать нерасчётную нагрузку.
Температуры в таблице относятся к прогреву при указанном положении затвора. Допуски электропривода, датчиков, пневмораспределителя и кабелей проверяют отдельно по комплектации.
Подбор и поставка в России
Лаборатория контроля герметичности Ликлаб помогает подобрать CCD-35B, ответные фланцы, уплотнения и систему управления под вакуумную установку. В запросе укажите рабочую среду, диапазон давления, допустимый поток течи, температуру, DN, тип присоединений и привод. Наличие, срок поставки и комплектность подтверждаются при согласовании заказа.
Подобрать оборудование · lab@techeiscatel.ru · +7 (812) 715-00-17
Документация
Каталог вакуумной арматуры KYKY, декабрь 2025.
