KYKY RV4: масляный пластинчато-роторный насос 4 л/с при 50 Гц. Фото модели, режимы газобалласта, характеристики и монтажные размеры.

Вакуумные насосы

KYKY RV4 — фотография модели из официальной публикации производителя.

KYKY RV4 — двухступенчатый масляный пластинчато-роторный насос с прямым приводом. Быстрота откачки при 50 Гц составляет 4 л/с (14,4 м³/ч). Насос используют для получения форвакуума и как предварительную ступень откачки вакуумной системы.

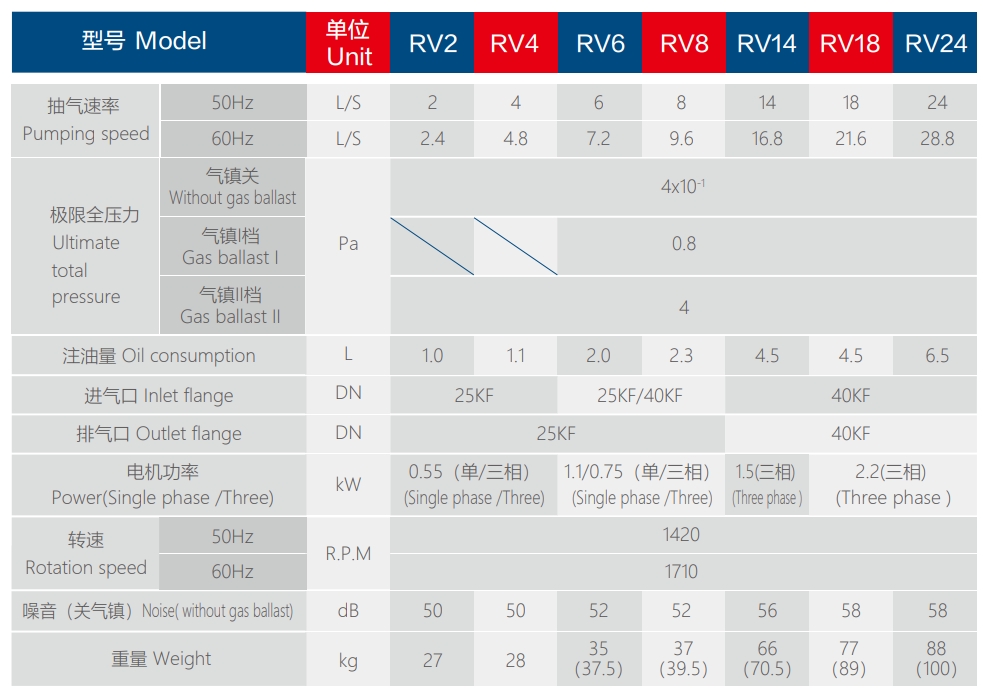

Технические характеристики

Параметр	Значение
Тип насоса	Двухступенчатый пластинчато-роторный, масляный, прямой привод
Быстрота откачки, 50 Гц	4 л/с (14,4 м³/ч)
Быстрота откачки, 60 Гц	4,8 л/с
Предельное полное давление, газобалласт закрыт	0,4 Па
Предельное полное давление, газобалласт II	4 Па
Заправочный объём масла	1,1 л
Входной фланец	DN25 KF
Выходной фланец	DN25 KF
Мощность и фазность двигателя	0,55 кВт; одно- или трёхфазный двигатель
Частота вращения, 50 Гц	1420 об/мин
Частота вращения, 60 Гц	1710 об/мин
Шум при закрытом газобалласте	50 дБ
Масса	28 кг

Работа в вакуумной системе

Насос RV можно применять самостоятельно либо как форвакуумный насос для турбомолекулярной, диффузионной, криогенной или бустерной ступени. Для согласования ступеней проверяют газовый поток и допустимое давление на выходе высоковакуумного насоса. Проводимость трубопровода влияет на фактическую быстроту откачки у камеры.

В таблице приведено предельное полное давление по текущей спецификации KYKY. Режимы газобалласта указаны отдельно: открытие газобалласта изменяет достигаемое давление. Предельное давление насоса не является гарантией такого же давления в установке при газовой нагрузке.

Объём масла — это заправочная величина, а не расход масла за час. Фазность и мощность двигателя выбирают совместно; рабочее напряжение проверяют по маркировке конкретного двигателя. Диапазон 25KF/40KF в строке входного фланца обозначает варианты присоединения.

Монтажные и габаритные размеры

Все размеры указаны в миллиметрах. Буквенные обозначения соответствуют чертежу KYKY RV.

Обозначение	Размер
A	535 мм
B	185 мм
C	263 мм
D	235 мм
E	110 мм
F	178 мм
G	123 мм
H	110 мм
I	105 мм
K	34 мм
L	232 мм
M	Ø9 мм

Другие типоразмеры RV

Официальная страница KYKY RV; таблица технических характеристик производителя; фотографии моделей и описание серии.

Подбор и комплектация

При выборе RV4 учитывают газовую нагрузку, давление в камере и проводимость магистрали. Быстрота откачки относится к условиям, указанным в таблице; рабочая быстрота у изделия может быть ниже. Питание, охлаждение и комплект присоединений согласуют для выбранного исполнения.

Документация и происхождение данных

Источники: Каталог Ликлаб 2026, стр. 292 · Исходная техническая карточка 1 · Исходная техническая карточка 2 · Исходная техническая карточка 3 · Исходная техническая карточка 4. Данные относятся к указанному исполнению и условиям измерения.
