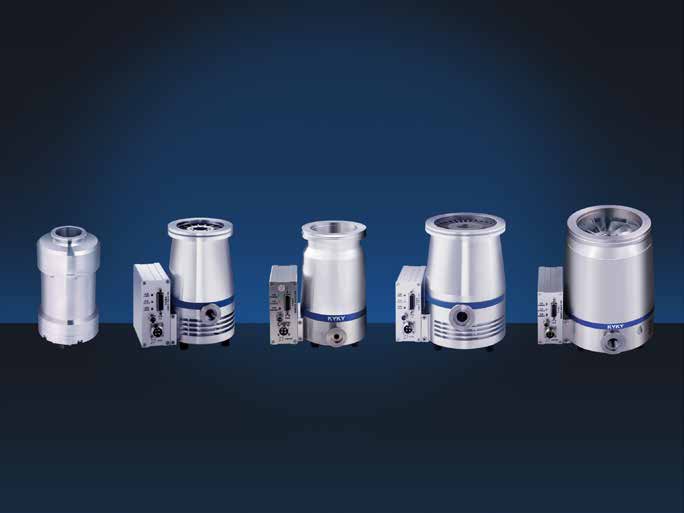

Приборный турбомолекулярный вакуумный насос KYKY FF-63/80HVE

Применение и подбор

Турбомолекулярный насос передаёт молекулам газа направленный импульс с помощью быстро вращающихся лопаток ротора и неподвижных ступеней статора. Он работает в составе вакуумной системы с предварительной откачкой, контроллером и предусмотренным охлаждением. Форвакуумный насос отводит газ с выхода турбонасоса; его выбирают с учётом газовой нагрузки и допустимого давления на выходе.

Перед подключением проверяют входной и выходной фланцы, установочное положение, крепление и совместимость контроллера с конкретным насосом. Переходник должен обеспечивать не только совпадение размеров, но и предусмотренную механическую прочность соединения. Вес трубопровода и усилия от его несоосности не должны нагружать корпус. Охлаждение и электрические подключения выполняют по руководству соответствующего исполнения.

Скорость откачки и степень сжатия зависят от газа и режима работы. Значение для азота нельзя без проверки переносить на водород или гелий. Кривая скорости откачки по давлению характеризует насос, но не определяет время откачки произвольной камеры: дополнительно влияют её объём, проводимость линии, газовыделение и утечки.

Вход защищают от попадания посторонних частиц. Во время вращения исключают перемещение и удары. Остановку, напуск газа и отключение охлаждения выполняют в последовательности, установленной изготовителем. При вводе системы в работу проверяют герметичность, достижение рабочего режима и штатное действие защит.
